Kabelschuhe: Die unsichtbaren Helden der Elektrotechnik
Kabelschuhe haben in der Elektrotechnik eine wichtige Funktion, da sie eine sichere und effiziente Möglichkeit bieten, elektrische Verbindungen herzustellen und zu warten. Sie gewährleisten eine unkomplizierte, effiziente und langfristige Verbindung von Leitern, die für die Funktionsfähigkeit von elektrischen Systemen und Geräten unerlässlich ist. Die einfache und effektive Kabelverbindung garantieren eine dauerhafte Funktionsfähigkeit der elektrischen Geräte und Systeme.
- Was sind Kabelschuhe?
- Welche Arten an Kabelschuhen gibt es generell?
- Welche Kabelschuhe bietet IT-Tronics an und wann werden sie verwendet?
- Worauf sollten Sie bei der Auswahl von Kabelschuhen achten?
Die Verwendung der unterschiedlichen Kabelschuhe ist in zahlreichen Anwendungen unerlässlich, von der industriellen Automatisierung und Energieverteilung bis hin zur Automobil- und Gebäudetechnik. Kabelschuhe tragen durch eine zuverlässige Stromübertragung zum Minimieren von Risiken wie Kurzschlüssen und Leitungsunterbrechungen wesentlich bei. Durch ihre standardisierte Bauform und einfache Handhabung ermöglichen sie schnelle und kostengünstige Installationen und Wartungen. Umfassende Informationen zu Kabelschuhen, Kabelschuh Typen und deren Montage erhalten Sie in unserem Kabelschuh-Ratgeber.
Was sind Kabelschuhe?
Kabelschuhe sind eine Sache der Definition: Die speziell entwickelten elektrischen Verbindungselemente, werden oft in der Installationstechnik bei der Installation von elektrischen Kabeln und Leitungen genutzt. Kabelschuhe ermöglichen einen sicheren und zuverlässigen Anschluss von Kabeln und Drähten an einer anderen elektrischen Komponente wie Stecker, Schalter, Relais, Sicherungen, Batterien oder andere Kabel. Durch seine vielseitigen Formen, Ausführungen und Größen bietet der jeweilige Kabelschuh eine spezifische, stabile und leitfähige Verbindung, die mechanischen Belastungen standhält und gleichzeitig eine effiziente Stromübertragung gewährleistet.
Kabelschuhe gibt es in verschiedenen Ausführungen, wie zum Beispiel Ringkabelschuhe, Rohrkabelschuhe, Gabelkabelschuhe und Stiftkabelschuhe. Kabel-Schuhe bestehen aus einem Metallteil, dem Schuh, der das Kabel oder den Draht aufnimmt und einem charakteristischen Anschlußteil in Form eines Rings, Stifts oder einer Gabel. Sie variieren zudem in Größe und Material, um spezifischen Anforderungen wie Spannung, Stromstärke und Umgebungsbedingungen gerecht zu werden.
Der Kabelschuh wird aufgrund der guten Leiteigenschaften und Hochwertigkeit bevorzugt aus Kupfer hergestellt. Eine Beschichtung aus Zinn verbessert ebenfalls die elektrische Leitfähigkeit sowie die Leistung und Haltbarkeit der Kabel Schuhe. Viele Ausführungen sind mit einer Isolierung, die die Kabelverbindung zusätzlich schützt und verhindert, dass sich die Verbindung löst oder Kurzschlüsse entstehen, ausgestattet.
Apropos Definition: Bei IT-Tronics definieren wir zu den Kabelschuhen die, die den Begriff im Namen tragen. Flachstecker, Rundstecker und Stoßverbinder werden gerne ebenfalls zu den Kabelschuhen gezählt, sind in unserem Shop jedoch in der Kategorie Kabelverbinder zu finden. Kabelverbinder verbinden Kabel, Kabelschuhe schaffen eine Verbindung zwischen Kabel und Anschluß.
Welche Arten an Kabelschuhen gibt es generell?
Kabelschuhe sind vielfältig - und das nicht nur bei Ausführungen: Quetschkabelschuh, Crimpkabelschuh, Presskabelschuh und Rohrkabelschuh - Kabelschuhe tragen viele Namen. Generell unterscheidet man die Kabel Schuhe aufgrund ihrer unterschiedlichen Bauformen. Neben verschiedensten Steckern und Hülsen, die Sie bei IT-Tronics unter Kabelverbinder finden, gibt es eine breite Auswahl an Kabelschuhen, die sich nach DIN 46235 wie folgt kategorisieren lassen:

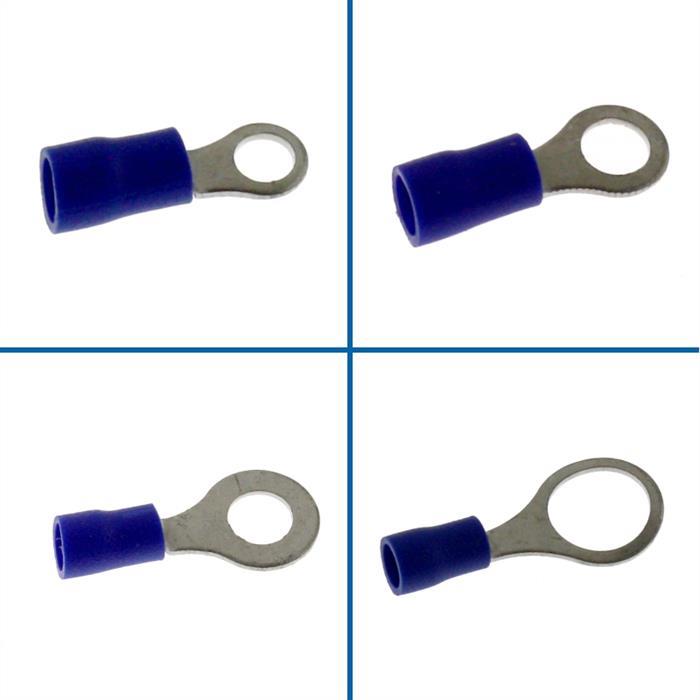

Crimpkabelschuhe

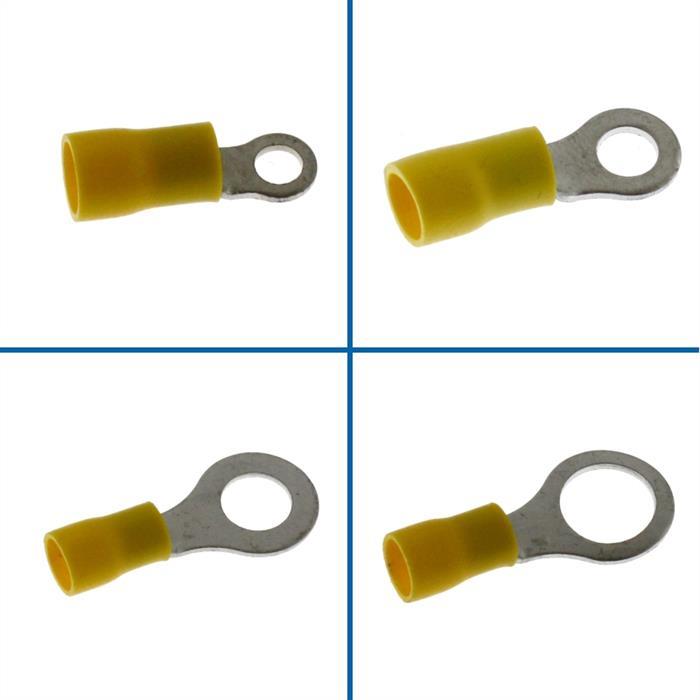

Crimpkabelschuhe sind häufig gebräuchliche Kabelschuhe sowie Kabelverbinder und bieten durch ihre spezielle einfach zu crimpende Kabelaufnahme, meist aus Kupferblech, und die Möglichkeit der zusätzlichen Isolierung eine sichere, langlebige und zuverlässige Verbindung von Leitern in elektrischen Systemen. Isolierte Kabelschuhe lassen sich nach DIN 46245 durch die Farbe der Isolation dem Kabelquerschnitt leicht zuordnen - der sogenannte Farbcode.
Crimpkabelschuhe

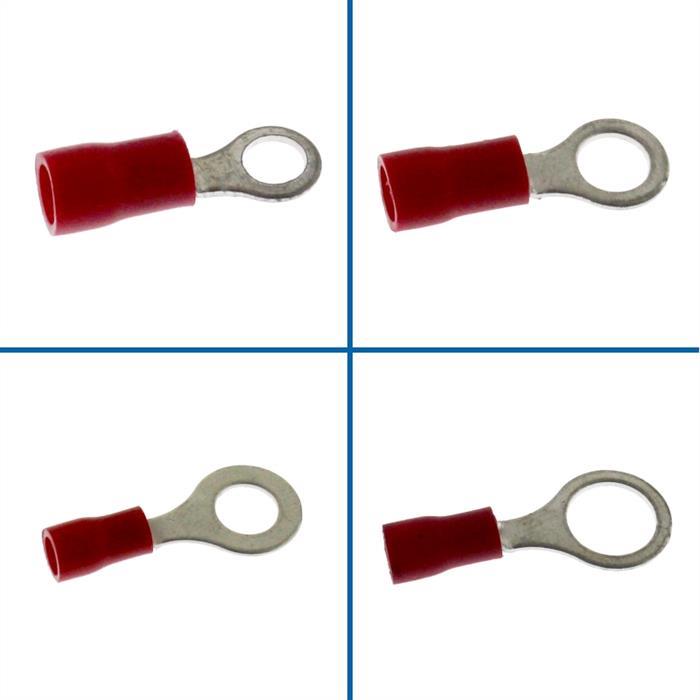

Rot steht für einen kleinen Kabelquerschnitt von 0,5mm2 - 1,5mm2, Blau für einen mittleren Kabelquerschnitt von 1,5mm2 - 2,5mm2 und Gelb für einen großen Kabelquerschnitt von 4mm2 - 6mm2. Zu den Crimpverbindern gehören verschiedene Arten von Kabelschuhen wie Ringkabelschuhe, Gabelkabelschuhe, Stiftkabelschuhe, sowie Flachsteckhülsen, Rundsteckhülsen, Aderendhülsen und Stoßverbinder.

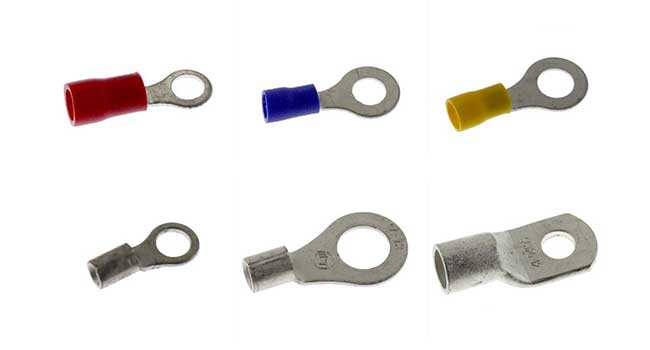

Presskabelschuhe
Presskabelschuhe haben eine dicke, hülsenförmige Aufnahme für die Leitungen. Beim Rohrkabelschuh ist diese röhrenförmige Aufnahme geschlossen. Um einen festen Anschluss zu erzeugen werden die Presskabelschuhe mit einer speziellen Presszange oder Crimpzange, die für unterschiedliche Kabelquerschnitte geeignet ist, verpresst.
Zu den Presskabelschuhen sind Rohrkabelschuhe, sowie Stecker und Buchse bzw. Hülse wie z.B. Flachstecker mit der zugehörigen Flachsteckhülse, in dem Fall der Kabelschuh, zugehörig. Sie werden auch als Steckkabelschuhe oder Steckverbinder bezeichnet. Ebenfalls zu den Presskabelschuhen zählen Kabelschuhe wie Ringkabelschuh, Stiftkabelschuh und Gabelkabelschuh.

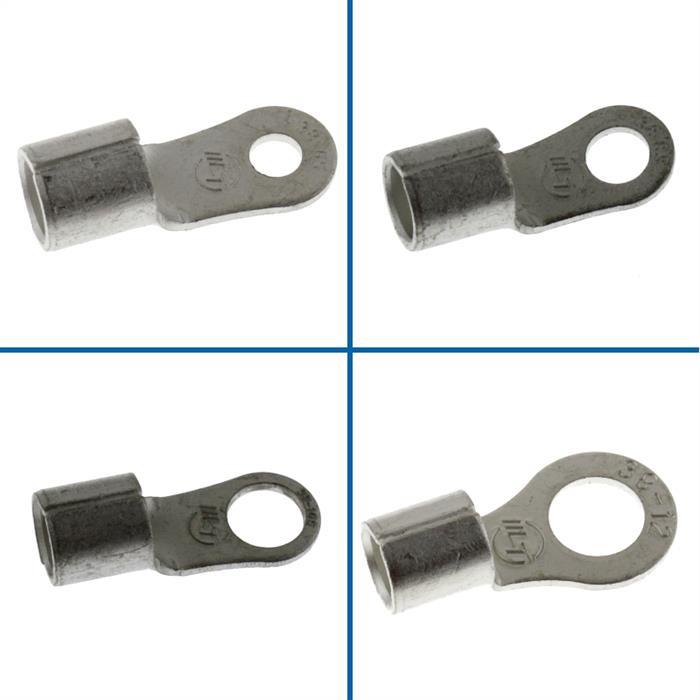

Rohr-Kabelschuhe
Neben den nach DIN 46235 als Kabelschuhe definierten Crimpkabelschuhen und Presskabelschuhen, sind die Rohrkabelschuhe aufgrund ihrer Bauform eine eigene Art der Kabelschuhe, die sich aufgrund ihrer Abmessungen von den DIN-Kabelschuhen differenzieren. Presskabelschuhe haben im Unterschied zu Rohrkabelschuhen eine Markierung für die Pressung.
Das geschlossene Aufnahmerohr für das Kabel beim Rohrkabelschuh unterscheidet sich hinsichtlich der Aufnahmehülse der Presskabelschuhe bzw. Quetschkabelschuhe, die eine Öffnung aufweisen. Rohrkabelschuhe sind aus einem Rohr gefertigt, Presskabelschuhe hingegen aus einem dünneren Blech. Das macht Rohrkabelschuhe zur ersten Wahl für eindrähtige Massivleiter.
Rohrkabelschuhe von IT-Tronics sind für einen Kabelquerschnitt von bis zu 150mm2 konzipiert, während die anderen Kabelschuhe feindrähtige Leitungen mit einem wesentlich kleineren Kabelquerschnitt aufnehmen können.
Welche Kabelschuhe bietet IT-Tronics an und wann werden sie verwendet?
Zurück zu den Kabelschuhen, die den Begriff Kabelschuhe in ihrem Namen tragen: Ringkabelschuhe, Rohrkabelschuhe, Gabelkabelschuhe und Stiftkabelschuhe. Eins haben die Kabelschuhe alle gemeinsam als Eigenschaft: Sie wurden dazu konzipiert, elektrische Verbindungen sicherer zu machen. Hier ist ein umfassender Überblick über die verschiedenen Arten von Kabelschuhen, die im Sortiment von IT-Tronics erhältlich sind, sowie die typischen Einsatzbereiche dieser Produkte:

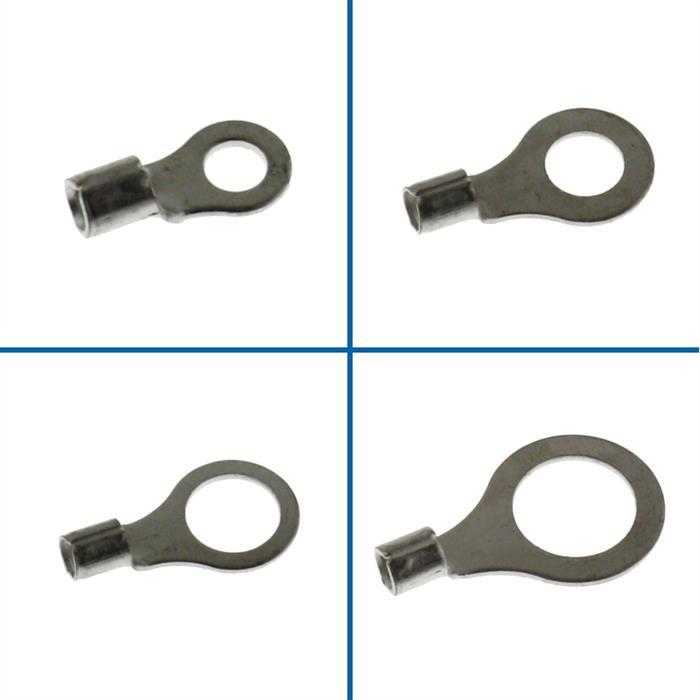

Ringkabelschuhe

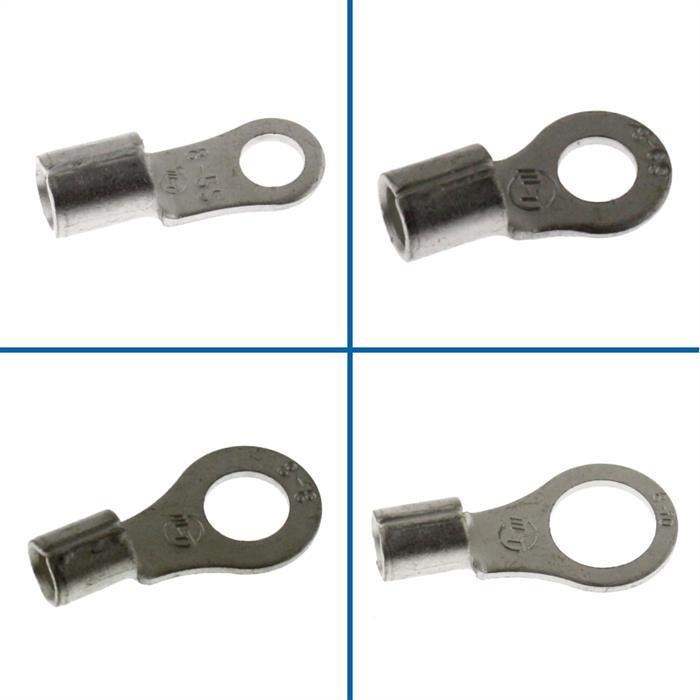

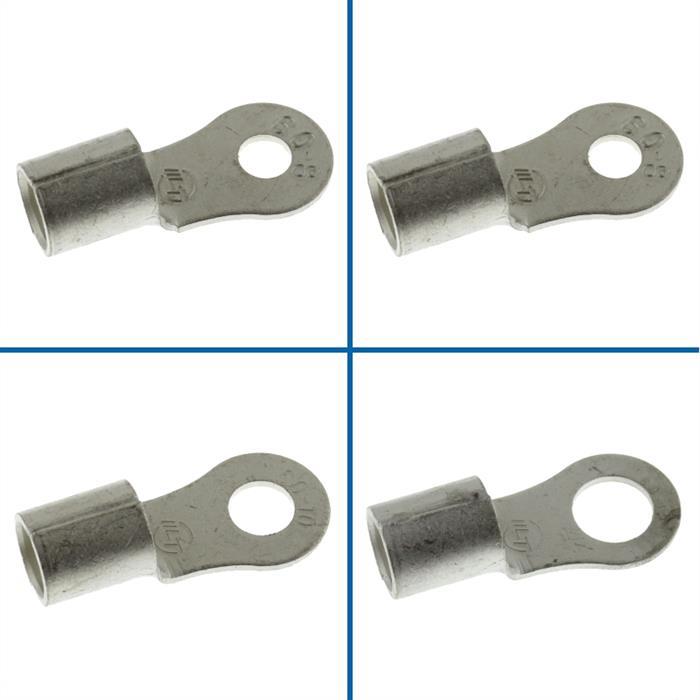

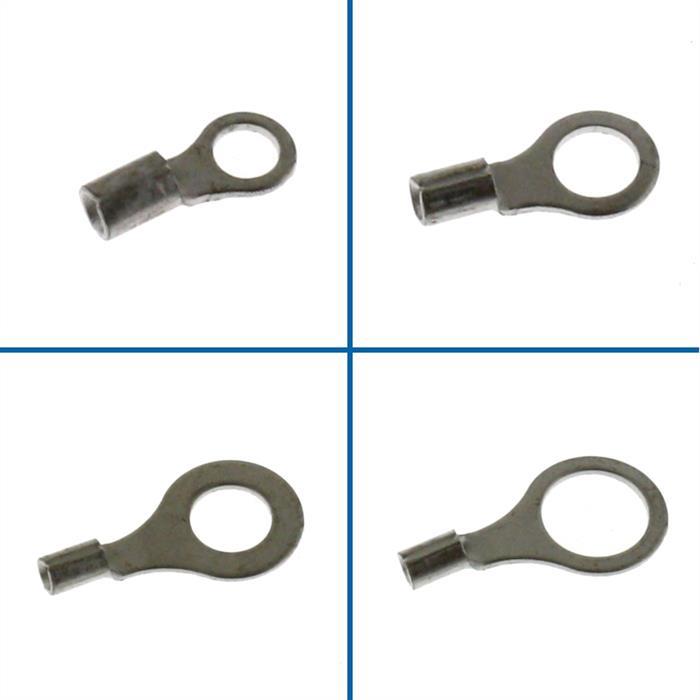

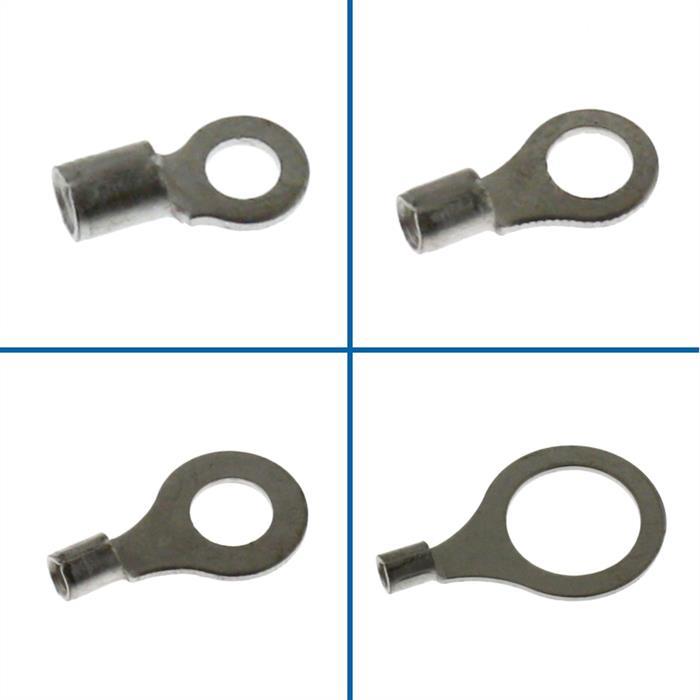

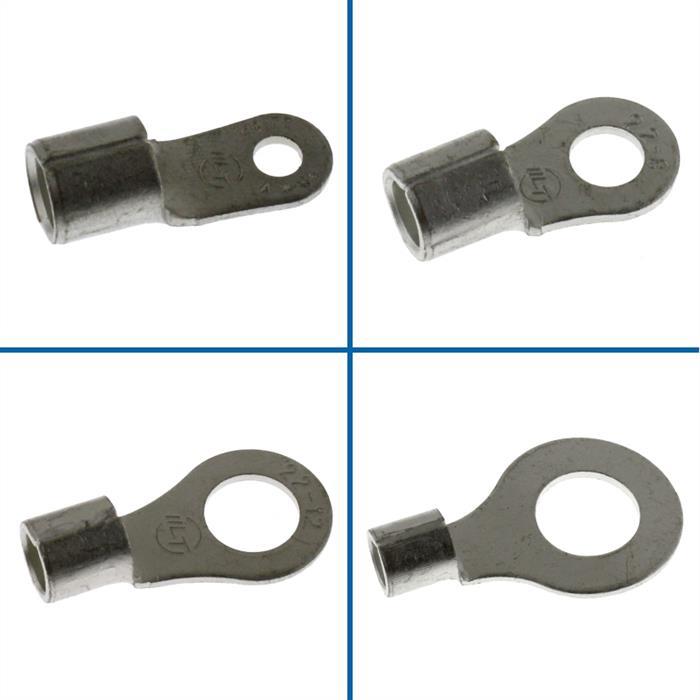

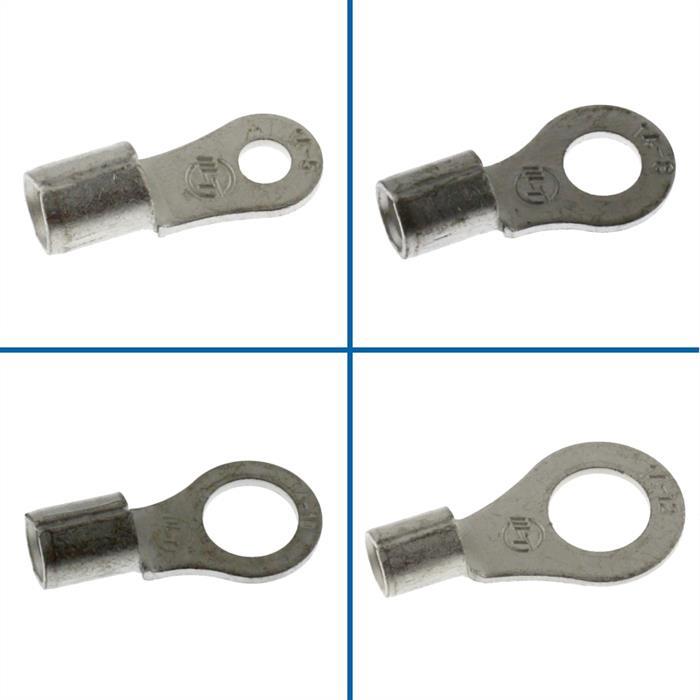

Ringkabelschuhe sind dafür konzipiert, eine sichere und stabile Verbindung zwischen Kabeln und Schraubklemmen herzustellen. Diese Kabelschuhe haben eine ringförmige Anschlussstelle, die durch eine Schraube oder einen Bolzen befestigt wird, was eine zuverlässige mechanische und elektrische Verbindung gewährleistet. Erhältlich in isolierten und nicht isolierten Varianten, werden Ringkabelschuhe mit einer Crimpzange gecrimpt, um eine feste Verbindung zu gewährleisten. Sie sind ideal für Anwendungen, bei denen eine dauerhafte und belastbare Verbindung erforderlich ist. Ringkabelschuhe finden sich häufig in Schaltschränken, industriellen Steuerungssystemen und elektrischen Installationen.
Rohrkabelschuhe
Rohrkabelschuhe schaffen robuste und zuverlässige Verbindungen zwischen Kabeln und elektrischen Anschlüssen her. Sie bestehen aus einem geschlossenen Rohr, das um das Ende des Leiters gecrimpt wird, um eine feste mechanische und elektrische Verbindung zu schaffen. Diese Kabelschuhe sind in verschiedenen Größen und Abmessungen erhältlich, um eine genaue Passform für verschiedene Kabelquerschnitte zu gewährleisten. Rohrkabelschuhe sind besonders nützlich in Anwendungen mit großen Leiterquerschnitten und finden sich häufig in der Energieverteilung, industriellen Anlagen und bei schweren elektrischen Installationen, wo eine hohe Leitfähigkeit und Belastbarkeit erforderlich sind.
Gabelkabelschuhe
Gabelkabelschuhe sind konstruiert, um eine schnelle, unkomplizierte und wieder lösbare Verbindung zwischen Kabeln und Schraubklemmen zu erzeugen. Mit ihrer gabelförmigen Anschlussstelle sind sie optimal, wenn Verbindungen häufig getrennt und wiederhergestellt werden müssen, da die Schrauben nicht vollständig entfernt werden müssen. Dies erleichtert die Installation und Wartung erheblich. Gabelkabelschuhe gibt es als isolierte Kabelschuhe und in nicht isolierten Ausführungen, die mit einer Crimpzange gecrimpt werden. Zur Anwendung kommen sie in der Automobilindustrie, der Elektroinstallation und bei Steuerungssystemen. Gabelkabelschuhe bieten eine flexible und zuverlässige Lösung für eine Vielzahl von elektrischen Verbindungen.
Stiftkabelschuhe
Stiftkabelschuhe sind dafür entwickelt, eine einfache und sichere Verbindung zwischen Kabeln und Schraubklemmen oder anderen Steckverbindungen herzustellen. Die einfache Installation des stiftförmigen Anschlusses erleichtert das Einführen in Klemmen. Die mit der Crimpzange zu installierenden Stiftkabelschuhe sind in isolierten und nicht isolierten Varianten erhältlich. Stiftkabelschuhe werden häufig in Schaltschränken, elektrischen Geräten und Steuerungssystemen verwendet. Sie sind besonders nützlich in industriellen Automatisierungsprozessen, wo eine sichere und zuverlässige Verbindung entscheidend ist. Dank ihrer platzsparenden Bauweise sind sie ideal für enge Installationsräume und bieten eine flexible Lösung für vielfältige elektrische Verbindungen.
Durch die Auswahl passender Kabelschuhe für spezifische Anforderungen kann die Leistung und Sicherheit von elektrischen Systemen maximiert werden. Die richtige Wahl von Crimpkabelschuhen, Presskabelschuhen, Quetschkabelschuhen oder Rohrkabelschuhen gewährleistet eine effiziente und langfristig zuverlässige Installation.
Worauf sollten Sie bei der Auswahl von Kabelschuhen achten?
Bei der Auswahl von Kabelschuhen ist es ganz besonders wichtig, auf die richtige Größe und Form zu achten, um eine sichere und zuverlässige Verbindung herzustellen. Außerdem sollte die Qualität der Materialien berücksichtigt werden, um eine lange Lebensdauer und gute Leitfähigkeit zu gewährleisten.
Prüfen Sie die Kabelschuhe auf Kompatibilität mit den entsprechenden Kabeln und Steckern sowie die Strombelastbarkeit, um eine reibungslose Installation und Nutzung zu ermöglichen. Die Umgebungsbedingungen sind ebenfalls ein wichtiges Auswahlkriterium, die Sie bei Ihrer Wahl bedenken sollten:
- Material: Wählen Sie Kabelschuhe aus Materialien, die zur Anwendung und Umgebung passen. Kupfer ist häufig die beste Wahl aufgrund seiner hohen Leitfähigkeit. Verzinnte Kupferkabelschuhe bieten zusätzlichen Korrosionsschutz.
- Größe und Querschnitt: Stellen Sie sicher, dass der Kabelschuh zum Querschnitt des Kabels passt. Eine genaue Passform ist entscheidend für eine sichere und zuverlässige Verbindung.
- Isolierung: Entscheiden Sie, ob Sie isolierte oder nicht isolierte Kabelschuhe benötigen. Isolierte Kabelschuhe bieten zusätzlichen Schutz gegen Kurzschlüsse und sind in verschiedenen Farben zur Kennzeichnung erhältlich.
- Belastbarkeit: Achten Sie auf die maximale Strombelastbarkeit der Kabelschuhe, um sicherzustellen, dass sie den Anforderungen Ihrer Anwendung standhalten.
- Verbindungstyp: Wählen Sie den passenden Kabelschuhtyp für Ihre Anwendung, sei es Ringkabelschuhe, Gabelkabelschuhe, Stiftkabelschuhe oder Rohrkabelschuhe. Jeder Typ hat spezifische Vorteile und Anwendungsbereiche.
- Umgebungseinflüsse: Berücksichtigen Sie die Umgebungsbedingungen, wie Feuchtigkeit, Temperatur und mechanische Belastung. Wählen Sie Kabelschuhe, die für diese Bedingungen geeignet sind.
Die spezifischen Details der Kabelverbinder sind in den Kategorie- und Produktbeschreibungen verfügbar, z.B. Materialien, Anwendungsbereiche, technische Spezifikationen und Farbcodes.
