Gabelkabelschuhe - für die schnelle und sichere Elektroverbindung

Gabelkabelschuhe stellen eine Variante der Kabelschuhe dar und ermöglichen eine sichere und dauerhafte Elektroverbindung schnell und effizient zwischen Kabel und Anschlusspunkt an Geräten oder Komponenten zu erstellen. Durch ihre Gabelkopfform, die eine einfache Montage auf den Anschlüssen ermöglicht, gewährleisten sie eine robuste mechanische und elektrische Verbindung gemäß Normvorschriften. Gabelkabelschuhe nehmen damit eine Schlüsselposition im Aufbau elektrischer Schaltkreise ein.

Was genau sind Gabelkabelschuhe?
Wie funktioniert der Gabelkabelschuh?
Welche Vorteile bieten Gabelkabelschuhe gegenüber anderen Arten von Kabelschuhen?
Gabelkabelschuh und Kabel montieren - Schritt für Schritt
Welche Kriterien sind bei der Auswahl von Gabelkabelschuhen zu berücksichtigen?
Gabelkabelschuhe von IT-Tronics - Hochwertige Verbindungslösungen für Ihre Elektroprojekte
Gabelkabelschuhe - Technische Daten und Bestellinformationen
Gabelkabelschuh, teilisoliert, VPE 25 Stück

Die Verwendung von Gabelkabelschuhen erstreckt sich über zahlreiche Anwendungen von industriellen Maschinen und Fahrzeugelektronik bis hin zu Haushaltsgeräten und elektronischen Geräten. Sie werden insbesondere dort eingesetzt, wo eine schnelle, effiziente und sichere Methode zur Kabelbefestigung erforderlich ist.

Die spezifisch geformten Verbinder bieten den Vorteil, dass sie ohne die Notwendigkeit, die gesamte Verschraubung zu demontieren, leicht an- und abmontiert werden können, was Zeit spart und die Flexibilität bei Wartungsarbeiten erhöht.

Zusätzlich zu ihrer grundlegenden Funktion tragen Gabelkabelschuhe dazu bei, die Integrität des gesamten elektrischen Systems zu erhalten, indem sie eine minimale Kontaktresistenz und eine maximale Leitfähigkeit bieten.

Entdecken Sie die Vielseitigkeit und Effizienz von Gabelkabelschuhen in unserem Ratgeber, die unverzichtbare Werkzeuge für jede robuste elektrische Installation darstellen.

Was genau sind Gabelkabelschuhe?

Der Gabelkabelschuh, auch bekannt als Gabelverbinder, Gabelterminal oder Gabelklemme, ist eine Art von Kabelschuh, der als Kabelverbinder zum Anschluss fungiert. Durch seine Befestigungs- und Montageart ist der Kabelschuh mit der typischen Gabelform den Steckverbindern und Quetschverbindern zugehörig. Gabelkabelschuhe dienen als Verbindungselemente zwischen elektrischen Kabeln und den Anschlusspunkten an Geräten oder in Schalttafeln.

Die Verbinder haben ein offenes Ende in Form einer Gabel, das es ermöglicht, sie einfach und effizient an entsprechende Schraub- oder Steckanschlüsse anzubringen. Ihre Hauptaufgabe, eine zuverlässige mechanische und elektrische Verbindung zwischen einem Kabel und einem anderen Komponenten eines elektrischen Geräts oder Schaltkreises herzustellen, können sie mit ihrer Formgebung bestens gerecht werden.

Der Gabelkabelschuh ist nicht nur für die physische Verankerung des Kabels zuständig, sondern auch für die Aufrechterhaltung einer niedrigen elektrischen Widerstandsebene an der Verbindungsstelle, was essentiell für die Effizienz des Stromflusses und die Reduzierung von Energieverlusten ist. Seine Konstruktion und das Material gewährleistet eine hohe Leitfähigkeit und trägt zur Langlebigkeit und Zuverlässigkeit des elektrischen Systems bei. Durch ihre robuste Bauweise widerstehen Gabelkabelschuhe auch mechanischen Belastungen und Umwelteinflüssen wie Vibrationen und Korrosion.

Gabelkabelschuhe sind aus einem metallischen Gabelkörper gefertigt, an den ein oder mehrere Kabel angeschlossen werden können. Für den Gabelkabelschuh Körper wird ein Material aus Metall, bevorzugt Kupfer, verwendet. Um Korrosion und Abnutzung entgegenzuwirken, kann der Körper zudem mit einer Beschichtung wie eine Verzinnung versehen sein.

Wie funktioniert der Gabelkabelschuh?

Gabelkabelschuhe erfüllen die Funktion, eine sichere, dauerhafte Kabelverbindung zu schaffen. Das abisolierte Kabelende – ob Kupferleiter oder Litze – wird in das vorgesehene Ende des Kabelschuhs eingeführt. Anschließend wird das Kabel in der Aufnahmehülse formschlüssig mit dem Gabelkabelschuh verpresst. Das gegenüberliegende Ende des Gabelkabelschuhs zeichnet sich durch eine gabelähnliche Form mit zwei geraden, an den Spitzen sanft abgerundeten Armen aus.

Diese Konstruktion ermöglicht es, den Gabelkabelschuh unter einen Schraubenkopf zu schieben, wobei das Schraubengewinde genau zwischen den beiden Armen liegt. Beim Festziehen der Schraube wird das Gabelende festgeklemmt, wodurch der Kabelschuh sicher fixiert und der elektrische Kontakt effizient hergestellt wird. Gabelkabelschuh und Anschlussstelle bilden so eine Verbindung, die gegen Vibrationen und mechanischen Belastungen äußerst stabil ist.

Ist der Gabelkabelschuh mit dem Kabel vercrimpt, erleichtert der Gabelkörper die schnelle und einfache Montage des Kabels, da eine Abisolierung nicht mehr notwendig ist.

Welche Vorteile bieten Gabelkabelschuhe gegenüber anderen Arten von Kabelschuhen?

Gabelkabelschuhe werden oft bevorzugt, weil sie eine besonders einfache und schnelle Montage und Demontage ermöglichen. Ihr Design erlaubt es, sie leicht an den Anschlusspunkten zu befestigen oder zu entfernen, was besonders nützlich ist in Umgebungen, wo regelmäßige Wartungen oder Änderungen an der Verkabelung erforderlich sind:

Einfache Installation und Wartung: Das gabelartige Ende erleichtert das Anbringen und Lösen ohne vollständige Demontage der Schraube oder des Bolzens.
Zuverlässigkeit und Sicherheit: Sie bieten eine starke, dauerhafte Verbindung, die auch in anspruchsvollen Umgebungen wie in der Industrie oder in der Automobiltechnik zuverlässig funktioniert.
Flexibilität: Gabelkabelschuhe können in einer Vielzahl von Anwendungen verwendet werden, da sie in verschiedenen Größen und aus verschiedenen Materialien verfügbar sind, um unterschiedlichen elektrischen Anforderungen gerecht zu werden.
Geringer elektrischer Widerstand: Ihre Konstruktion gewährleistet eine ausgezeichnete Leitfähigkeit und trägt zur Energieeffizienz des gesamten Systems bei.

Weitere Vorteile, die Gabelkabelschuhe mit anderen Kabelschuhen wie den Ringkabelschuhen, Rohrkabelschuhen und Stiftkabelschuhen teilen, sind Korrosionsbeständigkeit und Wärmebeständigkeit.

Gabelkabelschuh und Kabel montieren - Schritt für Schritt

Die Montage von Gabelkabelschuhen erfordert Genauigkeit für eine zuverlässige elektrische Verbindung. Eine gute Vorbereitung ist alles: Zuerst sollten alle benötigten Werkzeuge und Materialien bereitgestellt werden.

Dazu gehören:

Gabelkabelschuhe passender Größe
Abisolierzange
Crimpzange für Kabelschuhe
Schraubendreher oder Schraubenschlüssel
Das zu verbindende Kabel

Hier ist eine Schritt-für-Schritt Anleitung zur Montage von Gabelkabelschuhen:

1. Kabel vorbereiten: Das Kabelende oder die Litze muss vorbereitet werden, indem es auf die richtige Länge abisoliert wird. Die Isolierung sollte so entfernt werden, dass der freigelegte Kupferdraht genau in die Crimphülse des Gabelkabelschuhs passt, ohne herauszuragen.

2. Einführen des Kabels in den Gabelkabelschuh: Schieben Sie das abisolierte Kabelende oder die abisolierte Litze in die Crimphülse des Gabelkabelschuhs. Stellen Sie sicher, dass der Draht bis zum Ende der Hülse reicht und vollständig eingeführt ist.

3. Crimpen des Gabelkabelschuhs: Verwenden Sie die Crimpzange, um den Gabelkabelschuh am Kabel zu befestigen. Positionieren Sie die Crimphülse in der Zange und drücken Sie fest zu, um eine sichere Verbindung herzustellen. Der Crimpvorgang komprimiert den Kabelschuh um den Draht und sorgt für eine mechanisch starke und elektrisch leitfähige Verbindung.

4. Montage der Gabel an der Anschlussstelle: Führen Sie die Gabel des Kabelschuhs unter den Kopf einer Schraube oder in eine Klemme am Anschlusspunkt. Achten Sie darauf, dass die Gabel ordnungsgemäß positioniert ist, um einen optimalen Kontakt zu gewährleisten.

5. Befestigen des Gabelkabelschuhs: Ziehen Sie die Schraube fest an, um die Gabel des Kabelschuhs sicher zu befestigen. Die Schraube sollte fest genug angezogen werden, um einen sicheren Halt zu gewährleisten, aber nicht so fest, dass der Kabelschuh beschädigt wird.

6. Überprüfung der Verbindung: Nach der Montage sollten Sie die Verbindung überprüfen, um sicherzustellen, dass sie fest und sicher ist. Ziehen Sie vorsichtig am Kabel, um zu testen, ob es fest sitzt und keine Anzeichen von Lockerung oder Beschädigung aufweist. Prüfen Sie, ob alle Verbindungen fest sind und der elektrische Kontakt ordnungsgemäß hergestellt wurde.

Die Größe des Kabelschuhs muss auf den Leiterdurchmesser abgestimmt sein: Für die Quetschverbindung ist das richtige Werkzeug erforderlich - eine spezielle Press- oder Crimpzange. Diese speziellen Zangen haben mehrere Einbuchtungen bzw. Gesenke zum Presen und sind für verschiedene Kabelschuhgrößen und Steckertypen geeignet.

Welche Kriterien sind bei der Auswahl von Gabelkabelschuhen zu berücksichtigen?

Bei der Auswahl von Gabelkabelschuhen sind mehrere wichtige Kriterien zu berücksichtigen, um sicherzustellen, dass sie optimal für die jeweilige Anwendung geeignet sind. Diese Kriterien helfen dabei, die richtigen Gabelkabelschuhe für Ihre spezifischen Anforderungen auszuwählen, um eine sichere und effiziente Leistung in allen elektrischen Installationen zu gewährleisten. Hier sind die wesentlichen Faktoren, die es zu beachten gilt:

Material

Das Material des Gabelkabelschuhs beeinflusst dessen Leitfähigkeit, Korrosionsbeständigkeit und Festigkeit. Kupfer ist aufgrund seiner hohen elektrischen Leitfähigkeit und guten Bearbeitbarkeit am häufigsten im Einsatz. Aluminium wird ebenfalls verwendet, besonders wenn ein leichteres Gewicht erforderlich und der Preis entscheidend ist. Sie bieten jedoch eine etwas geringere Leitfähigkeit der Leitungen. Zusätzliche Beschichtungen wie Zinn können angewendet werden, um die Korrosionsbeständigkeit zu erhöhen.

Größe und Typ

Die Größe des Gabelkabelschuhs muss zur Größe des verwendeten Kabels und des Anschlussbolzens passen. Eine unpassende Größe kann zu einer schlechten elektrischen Verbindung oder mechanischen Instabilität führen. Es ist wichtig, dass der Innendurchmesser der Kabelschuhgabel exakt auf die Größe des Bolzens abgestimmt ist, an dem sie befestigt wird.

Isolierung

Gabelkabelschuhe können isoliert oder nicht isoliert sein. Isolierte Gabelkabelschuhe haben eine Kunststoff- oder Gummihülle, die den Metallteil bedeckt, um den Anwender vor Stromschlägen zu schützen und elektrische Kurzschlüsse zu vermeiden. Die Wahl zwischen isolierten und nicht isolierten Typen hängt von den spezifischen Sicherheitsanforderungen und Umgebungsbedingungen der Anwendung ab.

Farbe

Die verschiedenen Farben bzw. die Farbcodierung der Isolation der Gabelkabelschuhe geben Aufschluss über die Kabelquerschnitte der Artikel. Zudem lassen sich die unterschiedlichen Kabelschuhe durch die Farben leicht bei der Installation zuordnen und sortieren.

Strom- und Spannungsspezifikationen

Die ausgewählten Gabelkabelschuhe sollten den spezifischen Strom- und Spannungsanforderungen der Anwendung entsprechen. Eine Überdimensionierung kann unnötige Kosten verursachen, während eine Unterdimensionierung zu Überhitzung und potenziellen elektrischen Fehlern führen kann.

Umgebungsbedingungen

Bei der Auswahl von Gabelkabelschuhen muss die Umgebung, in der sie verwendet werden, berücksichtigt werden. Faktoren wie Temperatur, Feuchtigkeit und chemische Exposition können die Materialwahl und den Typ des Kabelschuhs beeinflussen. Zum Beispiel erfordern Anwendungen in korrosiven Umgebungen Kabelschuhe mit höherer Korrosionsbeständigkeit.

Die Güte der Gabelkabelschuhe ist essenziell für die Zuverlässigkeit und Beständigkeit im installierten System. Hochwertige Produkte mindern das Risiko von Verbindungsfehlern und Ausfällen.

Gabelkabelschuhe von IT-Tronics - Hochwertige Verbindungslösungen für Ihre Elektroprojekte

Die Gabelkabelschuhe von IT-Tronics zeichnen sich durch ihre hohe Qualität und Langlebigkeit aus. Die Produkte sind in verschiedenen Größen verfügbar, um den spezifischen Anforderungen unterschiedlicher Verwendungen gerecht zu werden. Dank ihres sicheren und stabilen Designs gewährleisten die Gabelkabelschuhe von IT-Tronics eine stabile elektrische Verbindung und tragen so zur reibungslosen Funktion von elektrischen Systemen bei.

Unser Sortiment an Lumonic Gabelkabelschuhen in verschiedenen Größen und Ausführungen sind für die meisten üblichen Kabel- und Leitungsdurchmesser sowie diverse Schraubengrößen geeignet. Bei teilisolierten Kabelschuhen gibt zudem die Farbe der Isolierung Auskunft über die passende Kabelgröße. Rot steht für einen kleinen Kabelquerschnitt von 0,5mm²-1,5mm², Blau für einen mittleren Kabelquerschnitt von 1,5mm²-2,5mm² und Gelb für einen großen Kabelquerschnitt von 4mm²-6mm². Die Gabelkabelschuhe in rot, blau und gelb sind jeweils für einen Lochdurchmesser beim Anschluss von M3, M4, M5 und M6 geeignet. Der blaue Gabelkabelschuh ist zusätzlich für einen Lochdurchmesser M8 verfügbar.

Für was steht M3, M4, M5, M6 und M8?

Die Bezeichnungen M3, M4, M5, M6 und M8 beziehen sich auf metrische Gewindegrößen, die den Durchmesser von Schrauben oder Bolzen angeben. Diese Maße sind in Millimetern und beschreiben den Außendurchmesser des Gewindes:

M3 hat einen Durchmesser von 3 Millimetern
M4 hat einen Durchmesser von 4 Millimetern
M5 hat einen Durchmesser von 4 Millimetern
M6 hat einen Durchmesser von 6 Millimetern
M8 hat einen Durchmesser von 8 Millimetern

Detaillierte Größeninformationen sind in den Produktbeschreibungen sowie in den Technischen Daten angegeben, sodass Sie schnell und einfach die benötigten Kabelschuhe in unserem Shop auswählen und auch in größeren Mengen problemlos bestellen können.

Gabelkabelschuhe - Technische Daten und Bestellinformationen

Erfahren Sie mehr über die technischen Spezifikationen unserer Gabelkabelschuhe, um die ideale Wahl für Ihre elektrotechnischen Anforderungen zu treffen. Die technischen Spezifikationen umfassen verschiedene Größen, passende Kabelquerschnitte und die dazugehörige Farbe sowie die Abmessungen der Gabelkabelschuhe. Wählen Sie die passenden Kabelschuhe und finden Sie die ideale Lösung für Ihre Elektroinstallationen.

Gabelkabelschuh, teilisoliert, VPE 25 Stück

Kabelquerschnitt	AWG	Gabelkabelschuh M3 Maße	Gabelkabelschuh M4 Maße	Gabelkabelschuh M5 Maße	Gabelkabelschuh M6 Maße	Gabelkabelschuh M8 Maße	Kabelschuh Farbe

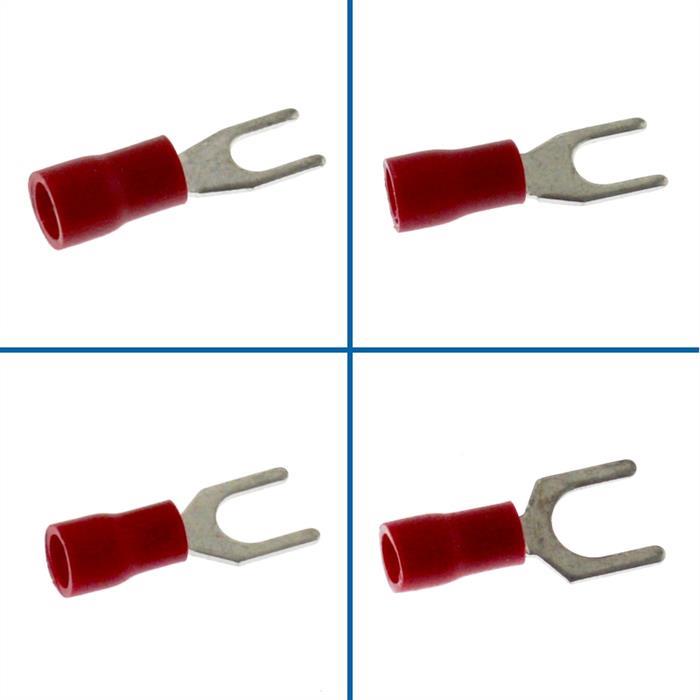

0,5mm²-1,5mm²	AWG 21-16	B: 5,7mm / F: 6,5mm / L: 21,2mm / H: 10mm / DØ: 4,3mm	B: 6,4mm / F: 6,5mm / L: 21,2mm / H: 10mm / DØ: 4,3mm	B: 8,1mm / F: 6,5mm / L: 21,2mm / H: 10mm / DØ: 4,3mm	B: 12mm / F: 11mm / L: 27,2mm / H: 10mm / DØ: 4,3mm	-	rot

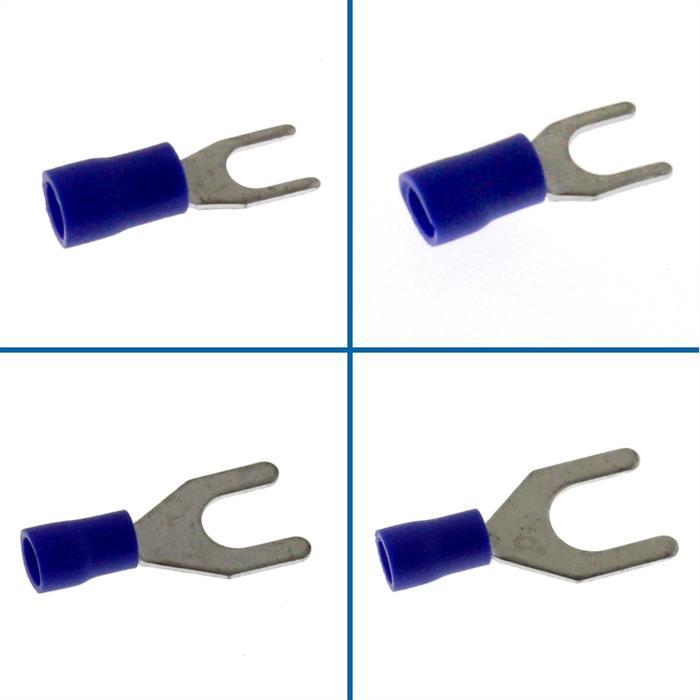

1,5mm²-2,5mm²	AWG 16-14	B: 5,7mm / F: 6,5mm / L: 21,2mm / H: 10mm / DØ: 4,9mm	B: 6,4mm / F: 6,5mm / L: 21,2mm / H: 10mm / DØ: 4,9mm	B: 8,1mm / F: 6,5mm / L: 21,2mm / H: 10mm / DØ: 4,9mm	B: 12mm / F: 11mm / L: 27,2mm / H: 10mm / DØ: 4,9mm	B: 14mm / F: 12,5mm / L: 29,2mm / H: 10mm / DØ: 4,9mm	blau

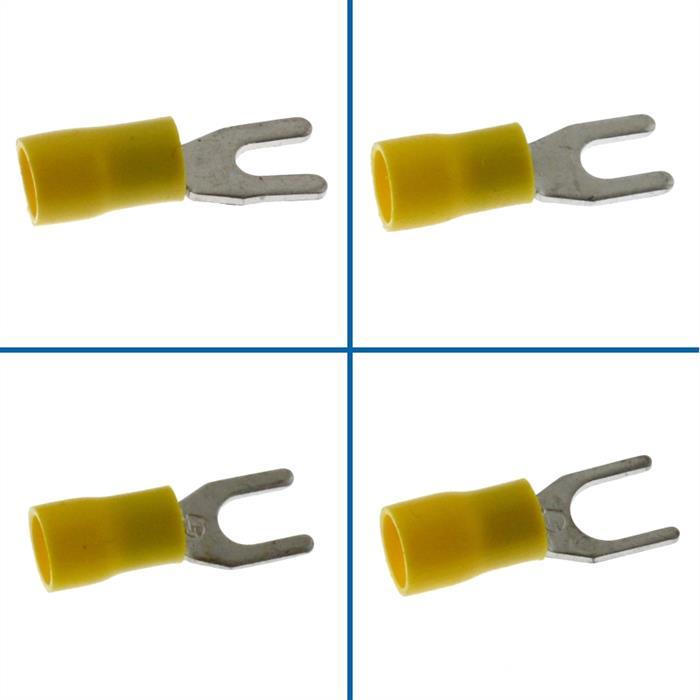

4mm²-6mm²	AWG 12-10	B: 8,3mm / F: 7,5mm / L: 26,5mm / H: 13mm / DØ: 6,7mm	B: 8,3mm / F: 7,5mm / L: 26,5mm / H: 13mm / DØ: 6,7mm	B: 9mm / F: 7,5mm / L: 26,5mm / H: 13mm / DØ: 6,7mm	B: 12mm / F: 12,1mm / L: 28,5mm / H: 13mm / DØ: 6,7mm	-	gelb

AWG (American Wire Gauge) ist ein System zur Kodierung von Drahtdurchmessern, das vorrangig in Nordamerika eingesetzt wird. Es wird zur Kennzeichnung des Querschnitts von elektrischen Leitungen, sowohl aus Litzen als auch aus massivem Draht, verwendet und findet zunehmend auch in anderen Industrienationen Verwendung, insbesondere in der Elektrotechnik.

Gabelkabelschuhe günstig kaufen - bei IT-Tronics

Gabelkabelschuhe kaufen - im Online Shop von IT-Tronics - zum günstigen Preis! Entdecken Sie unsere Auswahl an Gabelkabelschuhen ✓ Teilisolierte Gabelkabelschuhe ✓ für verschiedene Schraubengrößen ✓ Gabelkabelschuhe M3 ✓ Gabelkabelschuhe M4 ✓ Gabelkabelschuhe M5 ✓ Gabelkabelschuhe M6 ✓ Gabelkabelschuhe M8 ✓ VPE 25 Stück ✓.

Kaufen Sie Gabelkabelschuhe online bei IT-Tronics von unserem Hersteller Lumonic zu attraktiven Konditionen! Unser Sortiment umfasst teilisolierte Gabelkabelschuhe in verschiedenen Größen. Die Gabelkabelschuhe kombinieren Zuverlässigkeit, Sicherheit und Wirtschaftlichkeit und sind ideal für industrielle Anwendungen, professionelle Elektroinstallationen oder DIY-Projekte.

IT-Tronics steht nicht nur für hervorragende Preise, sondern auch für ausgezeichnete Qualität bei Gabelkabelschuhen und eine kurze Lieferzeit. Neben Gabelkabelschuhen führen wir ein breites Angebot an weiteren Kabelschuhe wie Ringkabelschuhe, Rohrkabelschuhe und Stiftkabelschuhe.

Bei IT-Tronics legen wir großen Wert auf exzellenten Kundenservice und persönliche Beratung. Unser erfahrenes Team steht Ihnen zur Seite, um die idealen Gabelkabelschuhe und Zubehör für Ihre Projekte auszuwählen. Kontaktieren Sie uns telefonisch unter Tel.: 09099 - 9988010 oder per E-Mail – wir beraten Sie gerne und helfen Ihnen, die beste Wahl für Ihr Vorhaben zu treffen. Vertrauen Sie auf IT-Tronics und profitieren Sie von unserem schnellen Versand und kurzer Lieferzeit!
