Aderendhülsen - kleine, aber entscheidende Komponenten in der Elektroinstallation

Aderendhülsen sind kleine, aber entscheidende Komponenten in der Elektroinstallation, die dazu dienen, die Enden von abisolierten Litzenleitern zu sichern und zu schützen. Diese Metallhülsen werden über das freiliegende Ende des Drahtes geschoben und dann verpresst oder „gecrimpt“, um eine stabile, elektrisch leitfähige Verbindung zu schaffen.

• Was sind Aderendhülsen?
• Wann braucht es Aderendhülsen?
• Warum sind die Aderendhülsen so wichtig und welche Vorteile haben die Metallhülsen?
• Welche Arten von Aderendhülsen gibt es und wo finden Sie Verwendung?
• Wie werden Aderendhülsen an den Litzenleitungen korrekt installiert?
• Was sollte man bei der Auswahl der richtigen Aderendhülse unbedingt beachten?
• Aderendhülsen Farbcode - Welche Farbe für welchen Kabelquerschnitt?
• Welche Aderendhülsen und Aderendhülsen Farben sind bei IT-Tronics erhältlich??
• Technische Daten und Farbcode Aderendhülsen Farben Tabelle

Die Entwicklung von Aderendhülsen ist eng mit dem Fortschritt der elektrischen Verkabelung und den wachsenden Anforderungen an die Sicherheit und Effizienz elektrischer Installationen verbunden. Die Geschichte dieser bedeutenden Komponenten in der Verbindungstechnik beginnt in den frühen Tagen der Elektrifizierung, als die Notwendigkeit, zuverlässige und sichere elektrische Verbindungen herzustellen, immer offensichtlicher wurde.

Ursprünglich wurden einfache Methoden wie das Verlöten oder Verschrauben der Drahtenden verwendet, um eine Verbindung herzustellen. Diese Techniken waren jedoch zeitintensiv und nicht immer zuverlässig, insbesondere wenn es um die Langlebigkeit der Verbindungen ging.

In unserem Ratgeber erfahren Sie alles Wissenswerte über Aderendhülsen, von der richtigen Auswahl und den verschiedenen Typen bis hin zu Tipps für die korrekte Installation. Wir bieten Ihnen detaillierte Informationen und praktische Anleitungen, die Ihnen helfen, das Beste aus diesen essenziellen Komponenten für Ihre elektrischen Projekte zu machen.

Was sind Aderendhülsen?

Aderendhülsen, auch bekannt als Kabelhülsen, Kabelendhülsen oder Metallhülsen, bestehen typischerweise aus Metall, und sind meist mit einer Zinnschicht versehen, um Korrosion zu widerstehen und die elektrische Leitfähigkeit zu verbessern. Die Kabelhülsen, die die Litzenleitungen schützen, sind meist aus Kupfer, manchmal aus Aluminium. Größtenteils sind Aderendhülsen isoliert, es gibt sie jedoch auch in nicht isolierten Ausführungen als blanke Metallhülse. Der Kunststoffüberzug mit dem die isolierten Aderendhülsen versehen sind, verbessert die elektrische Isolation, den Schutz gegen mechanische Einflüsse und die Zugentlastung und vereinfachen das Handling der Kabel.

Die Hauptfunktion von Aderendhülsen besteht darin, die feinen Litzen des Drahtes zusammenzuhalten, um mechanische Stabilität zu gewährleisten und eine größere Kontaktfläche für die elektrische Verbindung zu schaffen. Dadurch wird verhindert, dass die einzelnen Litzen bei der Installation oder während des Betriebs aus der Klemme rutschen oder durch mechanische Einflüsse beschädigt werden.

Die Verwendung von Aderendhülsen ist besonders wichtig in der Elektroinstallation, da sie nicht nur die Sicherheit und Zuverlässigkeit der elektrischen Verbindungen erhöht, sondern auch zur Einhaltung von Industrienormen und -vorschriften beiträgt. Durch ihre Rolle bei der Minimierung von Kontaktwiderständen und der Verhinderung von Kurzschlüssen tragen Aderendhülsen entscheidend dazu bei, die Effizienz und Langlebigkeit elektrischer Systeme zu verbessern.

Wann braucht es Aderendhülsen?

Aderendhülsen bieten grundsätzlich einen zuverlässigen Schutz für Litzenleitungen und können universell verwendet werden. Ihr Einsatz ist jedoch nicht bei jeder Kabelverbindung obligatorisch. Ob eine Aderendhülse benötigt wird, hängt primär von der Art der verwendeten Klemme ab, nicht so sehr vom Kabel selbst.

Bei Klemmen ohne speziellen Drahtschutz, wie etwa Reihen- und Anschlussklemmen mit Schraubanschluss, ist es notwendig, die Anschlussleitung mit einer Aderendhülse zu versehen. Dies schützt die einzelnen Litzen vor Beschädigung durch die Schraube. Im Gegensatz dazu benötigen Klemmen mit Drahtschutz, wie beispielsweise Verteilerklemmen mit Käfigzugfedern, keine Aderendhülse. Diese Klemmen sind so konzipiert, dass sie die Litzendrähte direkt und sicher ohne zusätzlichen Schutz einklemmen können.

Warum sind die Aderendhülsen so wichtig und welche Vorteile haben die Metallhülsen?

Aderendhülsen sind ein essentielles Verbindungselement für jede sichere und effiziente elektrische Installation. Ihre Fähigkeit, die Integrität der Drahtenden zu bewahren und eine optimale elektrische Verbindung zu garantieren, macht sie zu einem unverzichtbaren Werkzeug in der Elektrotechnik. Aderendhülsen gibt es in vielen verschiedenen Ausführungen als isolierte und nicht isolierte Aderendhülsen, und in verschiedenen Formen, Größen und Farben, um unterschiedlichen Drahtquerschnitten und Anforderungen gerecht zu werden. Sie tragen darüber hinaus maßgeblich dazu bei, die Langlebigkeit und Sicherheit elektrischer Systeme zu erhöhen.

1. Schutz vor Drahtbruch: Durch das Verpressen der Aderendhülse wird das Litzenende des Drahtes gebündelt und geschützt, was verhindert, dass einzelne Drahtstränge abbrechen oder sich ausbreiten. Dies ist besonders wichtig in Anwendungen, wo Vibrationen oder wiederholte Bewegungen Drahtbrüche verursachen können.
2. Verbesserung der elektrischen Leitfähigkeit: Aderendhülsen gewährleisten eine gleichmäßige Druckverteilung innerhalb der Klemme, was eine zuverlässige und dauerhafte elektrische Verbindung sicherstellt. Diese gleichmäßige Kontaktfläche vermindert den elektrischen Widerstand am Verbindungspunkt.
3. Erleichterung der Installation: Mit Aderendhülsen lassen sich Drähte einfacher in Klemmleisten oder Steckverbindungen einführen, ohne dass sich einzelne Litzen abspalten. Dies spart Installationszeit und reduziert Fehlerquellen bei der Verdrahtung.
4. In vibrationsanfälligen Umgebungen: In Bereichen, wo Vibrationen häufig sind, wie in Industrieanlagen oder Fahrzeugen, helfen Aderendhülsen dabei, eine sichere und dauerhafte Verbindung zu gewährleisten.
5. Erhöhung der Sicherheit: Durch die Stabilisierung der Drahtenden und die Verbesserung der elektrischen Verbindung tragen Aderendhülsen dazu bei, das Risiko von Kurzschlüssen und daraus resultierenden Bränden zu minimieren.
6. Erfüllung von Normen und Vorschriften: In vielen Installationen sind Aderendhülsen nach bestimmten Normen und Vorschriften erforderlich, um die Sicherheit und Konformität der elektrischen Installationen zu gewährleisten.

Durch die Verwendung von nicht isolierten Aderendhülsen kann eine direktere Verbindung hergestellt werden, was in manchen Fällen vorteilhaft sein kann. Es ist jedoch wichtig zu beachten, dass bei Verwendung nicht isolierter Hülsen besondere Vorsicht geboten ist, um Kurzschlüsse oder andere Gefahren zu vermeiden. Sie werden oft in Verbindung mit Kabelschuhen verwendet, um eine sichere elektrische Verbindung herzustellen.

Welche Arten von Aderendhülsen gibt es und wo finden Sie Verwendung?

Aderendhülsen gibt es in verschiedenen Ausführungen, die jeweils spezifische Anforderungen in elektrischen Installationen erfüllen. Die verschiedenen Aderendhülsen haben spezifische Einsatzgebiete und Vorteile. Je nach Anforderung der Installation sollten sie dementsprechend gewählt werden. Diese Vielfalt an Aderendhülsen ermöglicht eine flexible und präzise Anpassung an spezifische technische und sicherheitsrelevante Anforderungen über diverse Branchen hinweg. Ihre Verwendung steigert nicht nur die Effizienz der Montageprozesse, sondern trägt auch wesentlich zur Langlebigkeit und Zuverlässigkeit der elektrischen Verbindungen bei.

Hier sind einige der gängigsten Arten der Aderendhülsen und ihre Anwendungsgebiete:

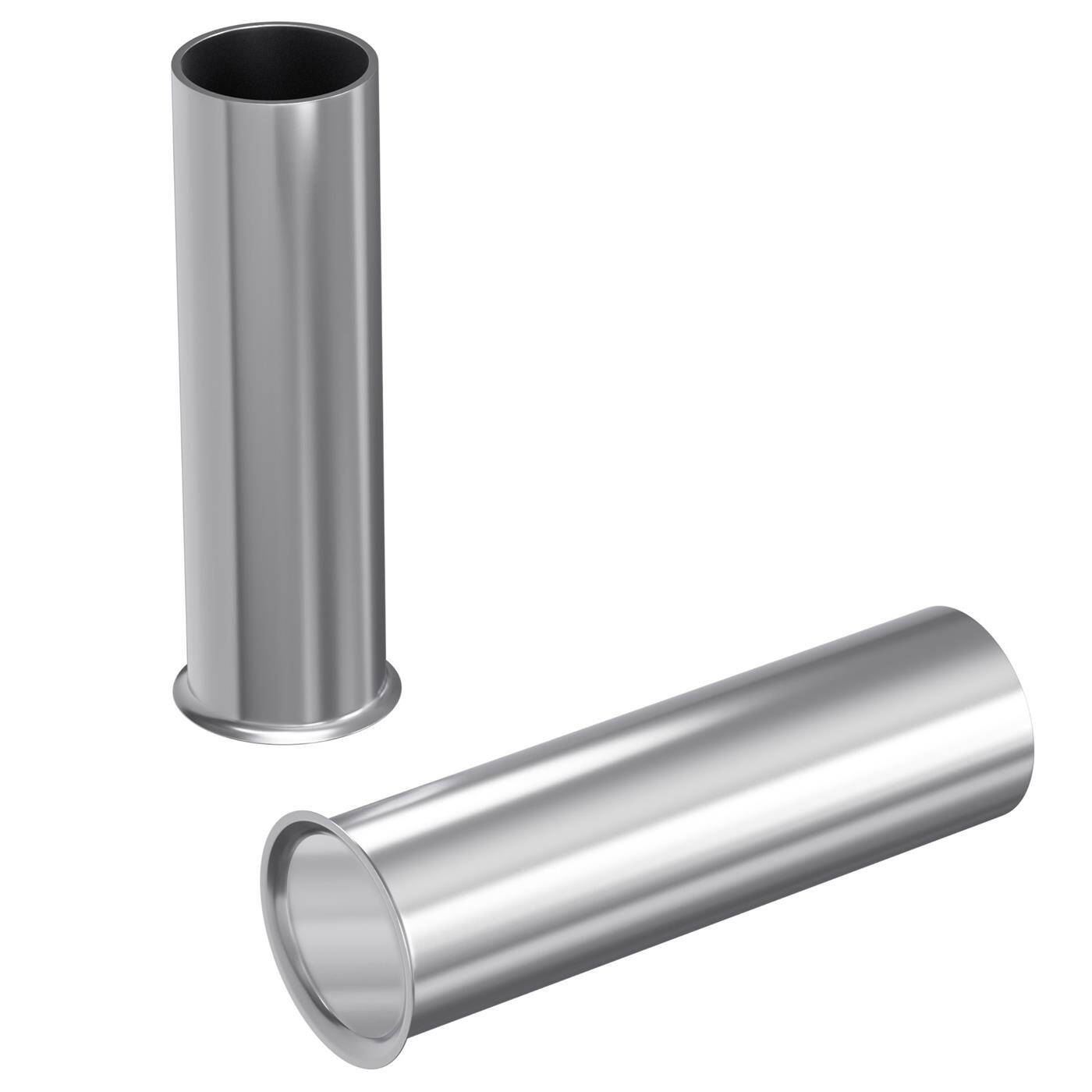

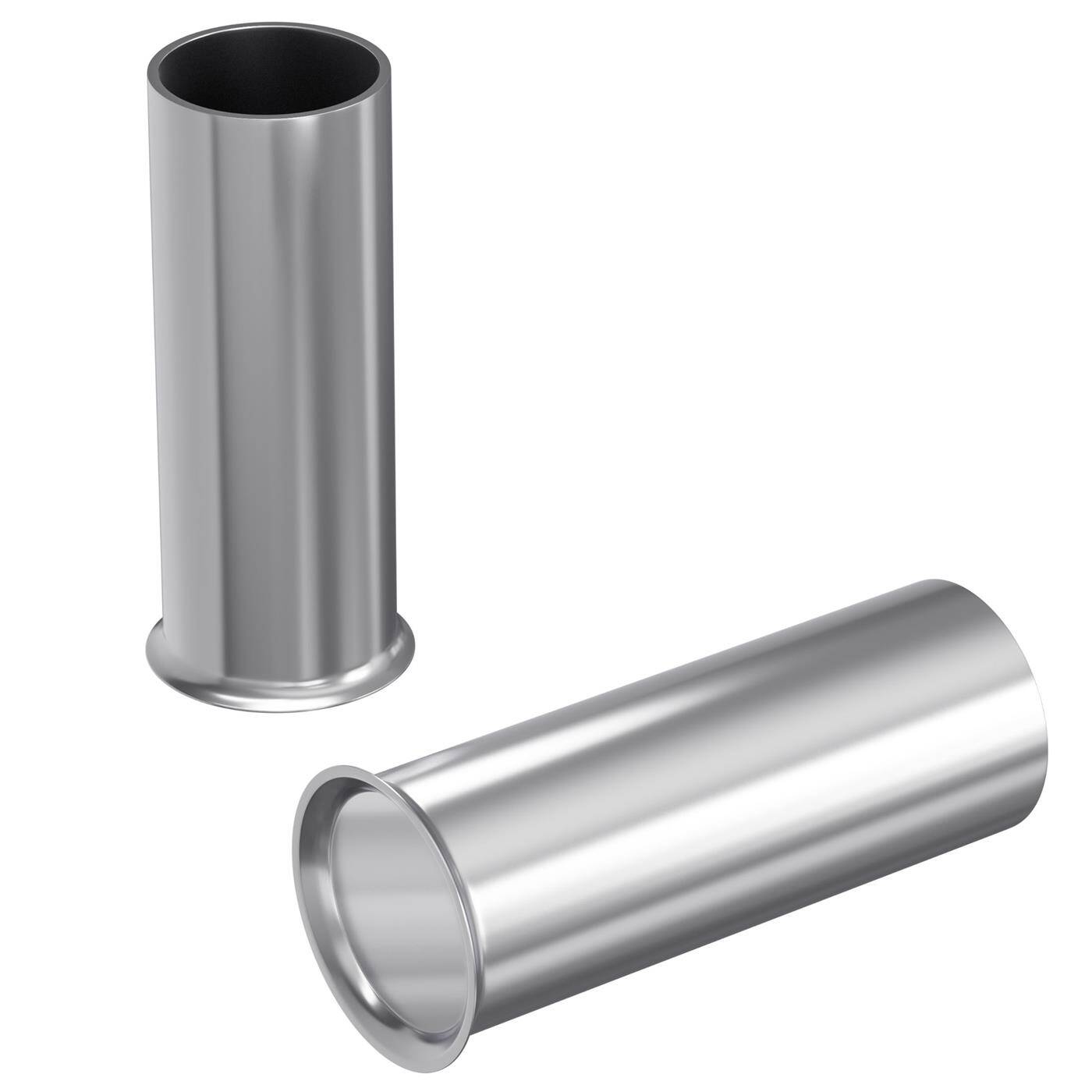

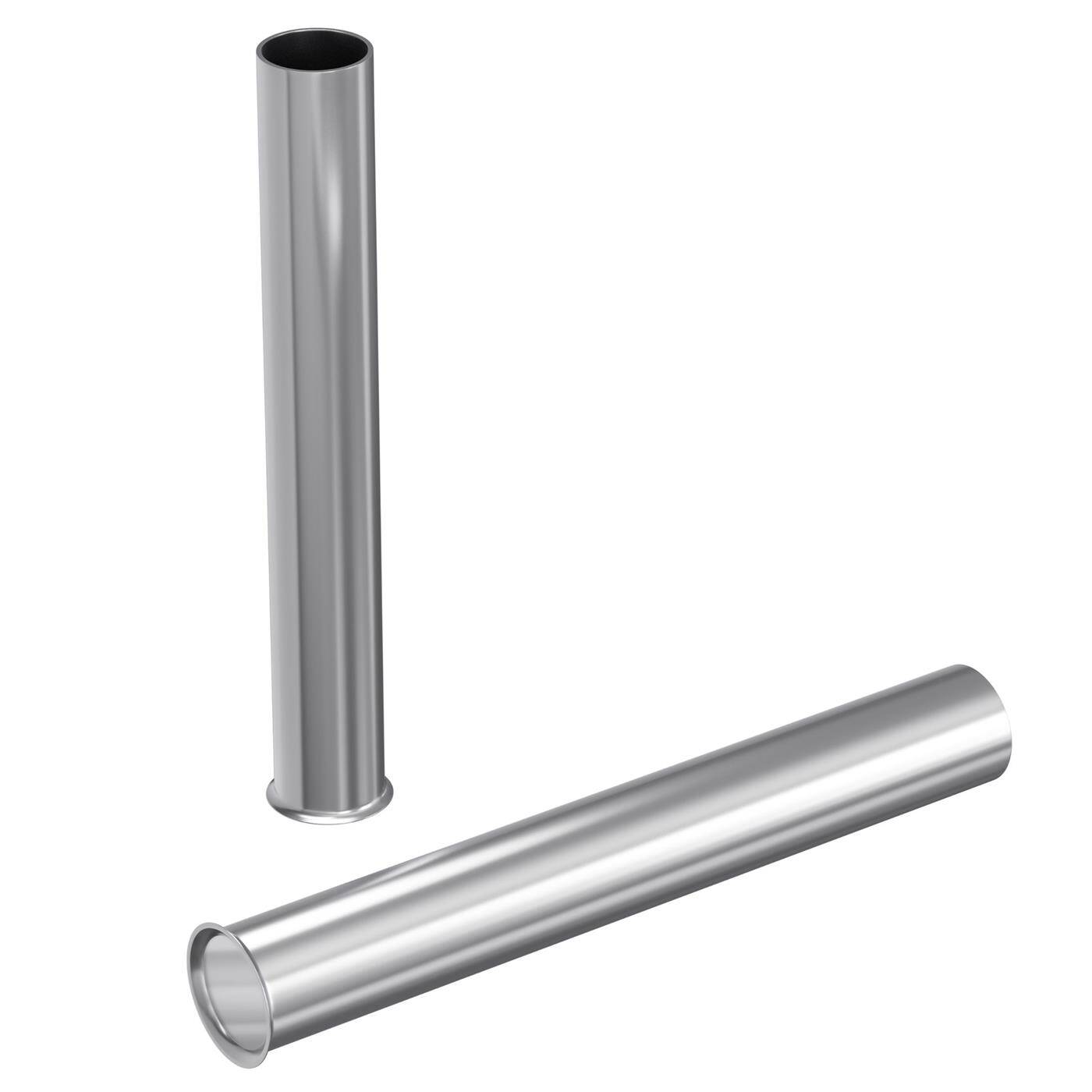

Aderendhülsen ohne Isolierung

Aderendhülsen ohne Isolierung bestehen in der Regel aus einem reinen Metallzylinder (meist Kupfer), der über das Ende des abisolierten Drahtes bzw. der Litze gesteckt und dann verpresst wird. Sie sind einfach, kostengünstig und bieten eine zuverlässige, leitfähige Verbindung.

Nicht isolierte Aderendhülsen sind ideal für Umgebungen, in denen kein zusätzlicher Schutz gegen elektrische Berührung benötigt wird oder wo hohe Temperaturen die Verwendung von Kunststoffteilen ausschließen. Typische Einsatzgebiete sind Industrieanlagen und Schaltanlagen.

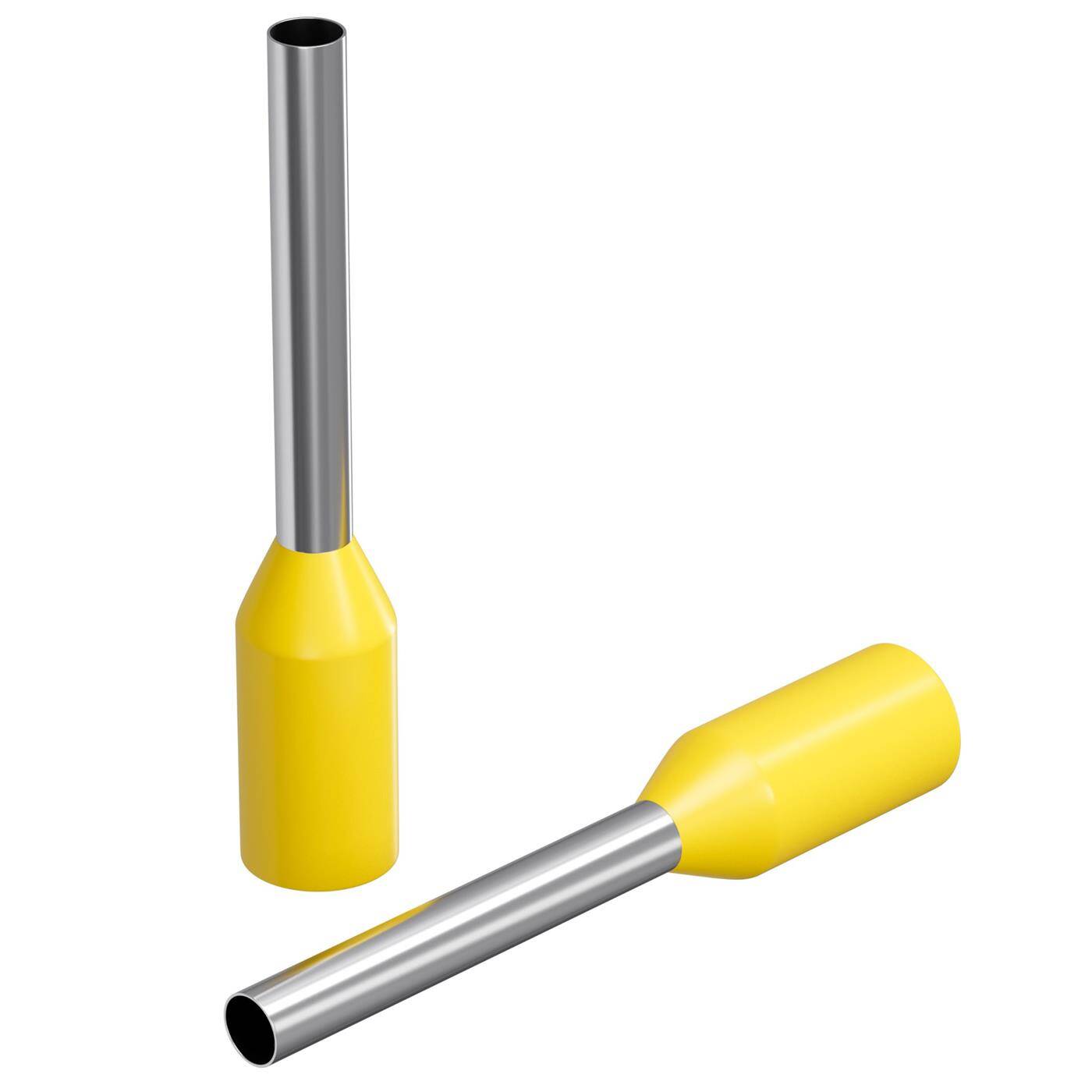

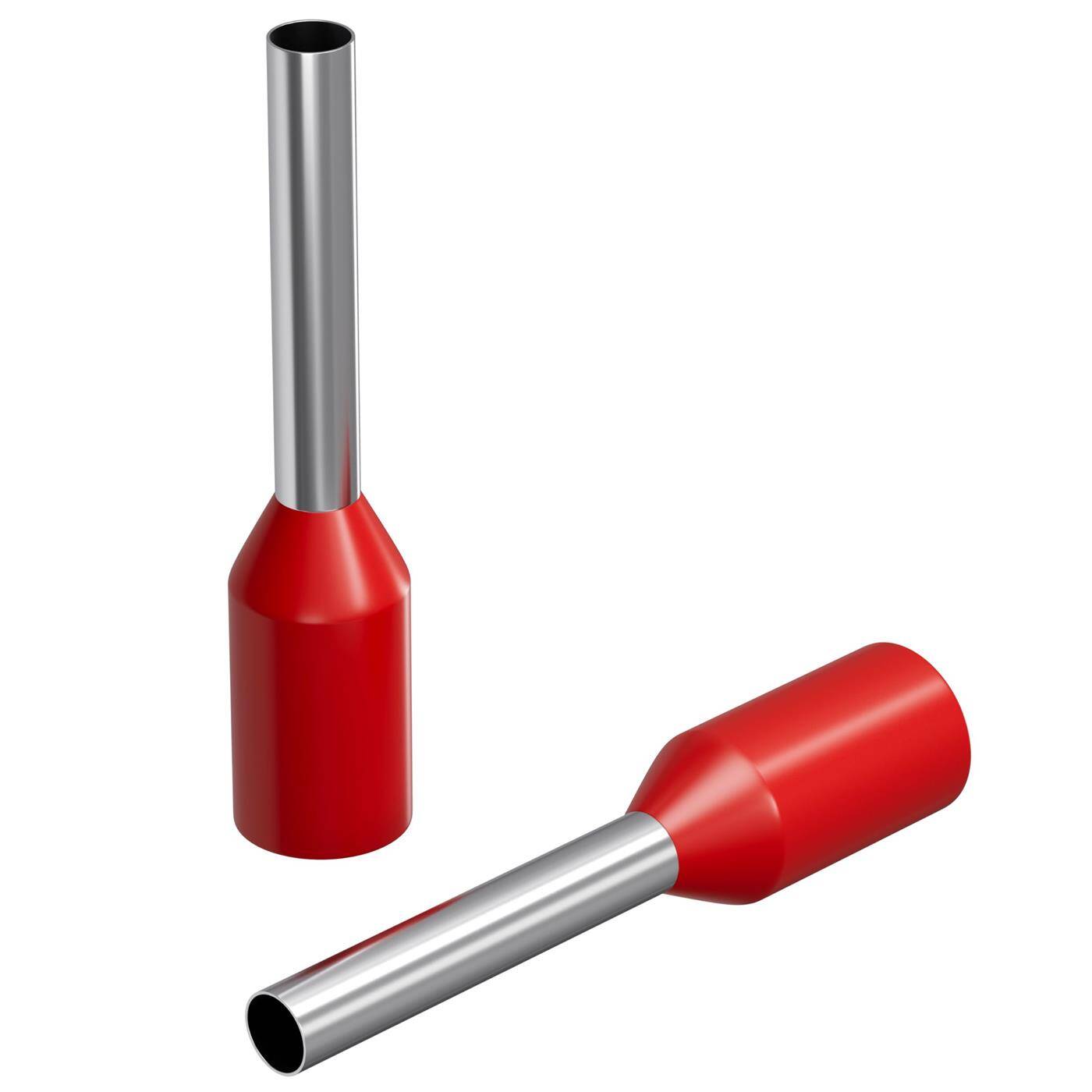

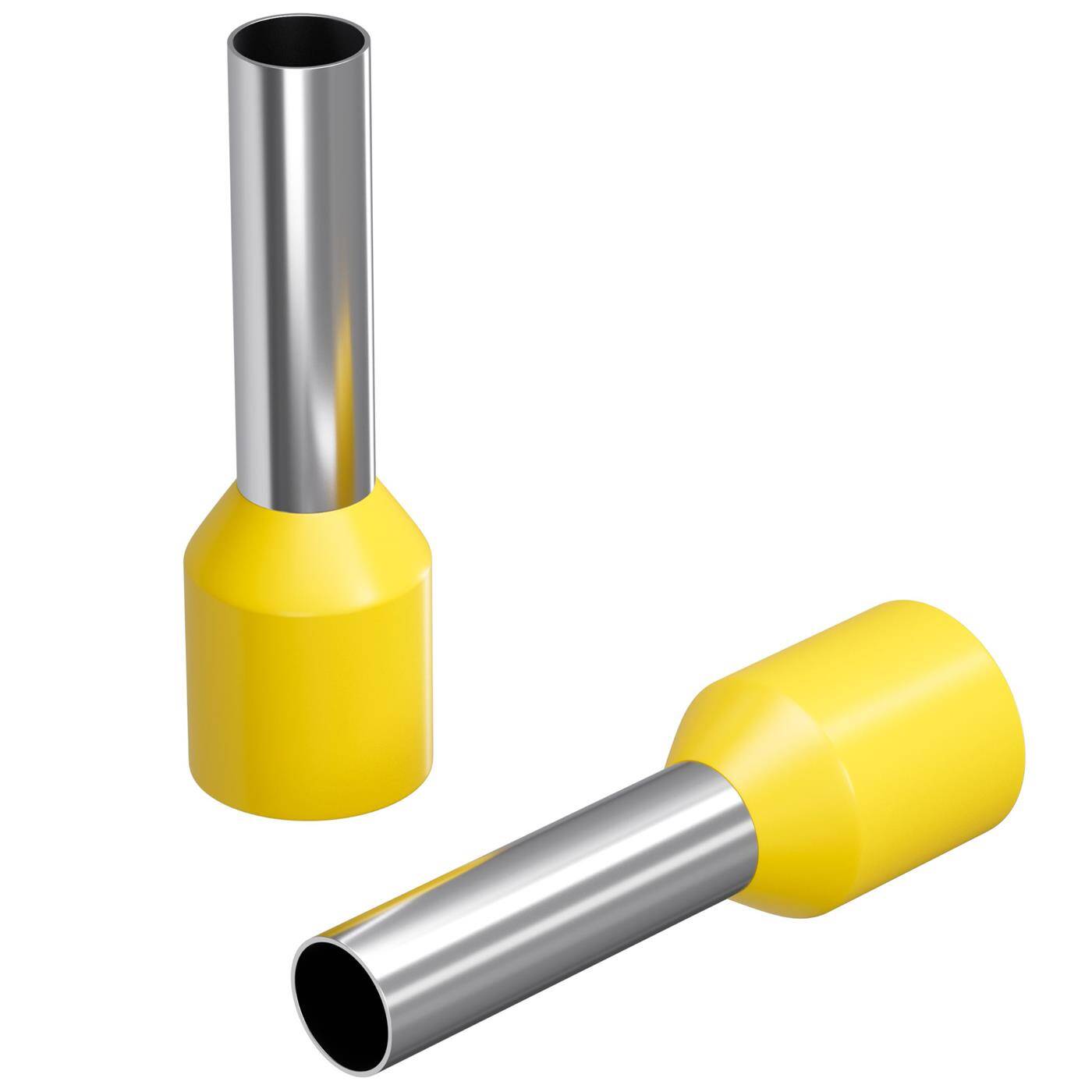

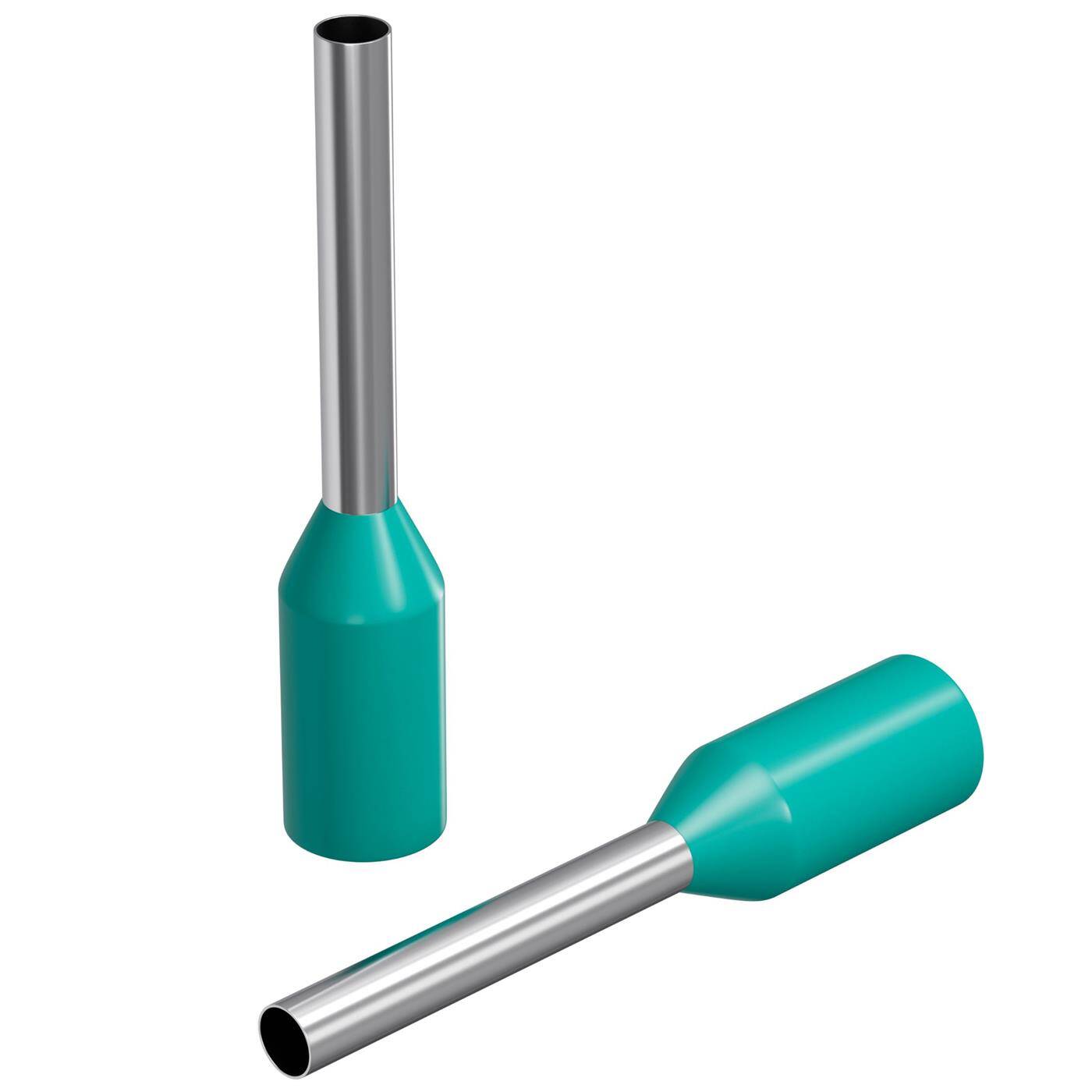

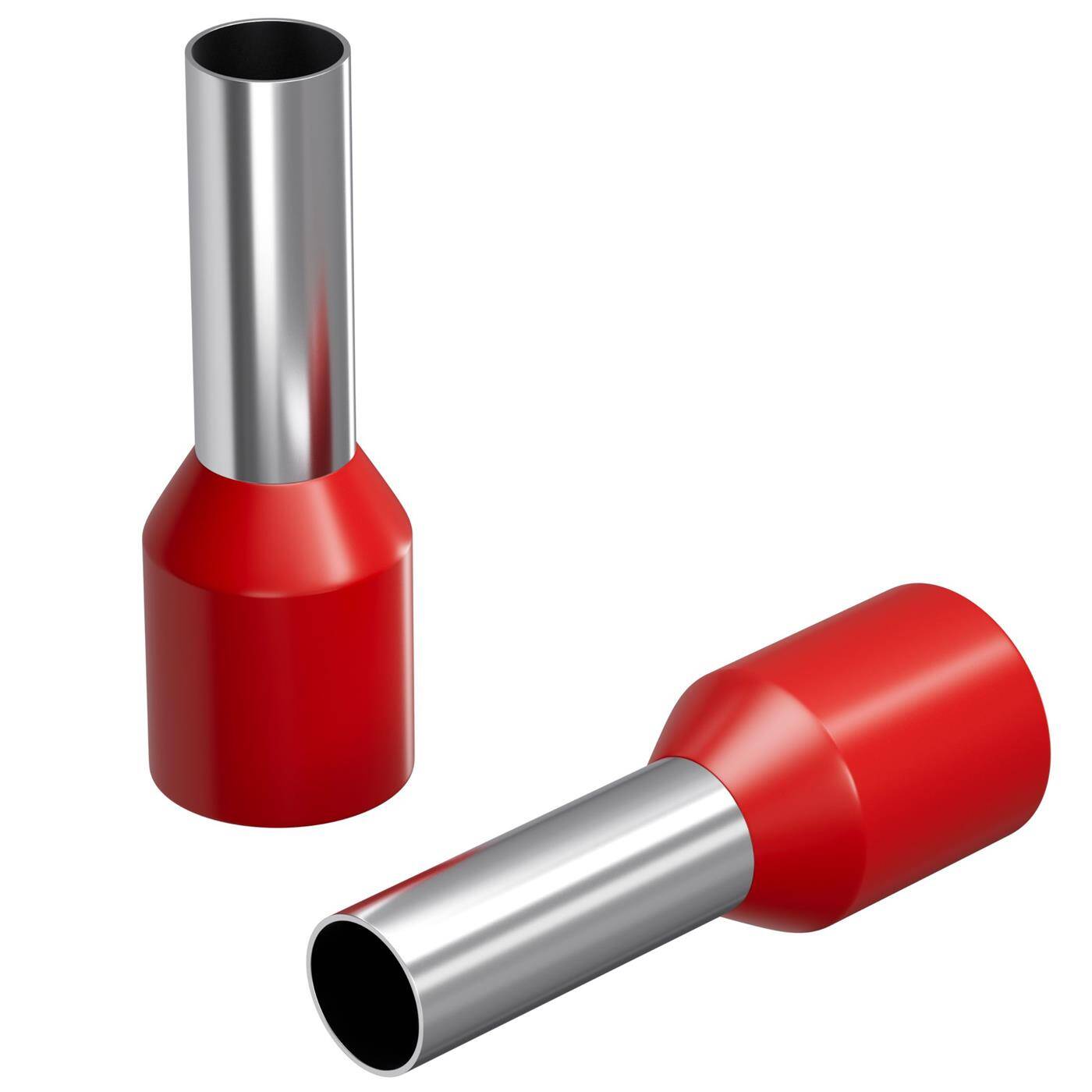

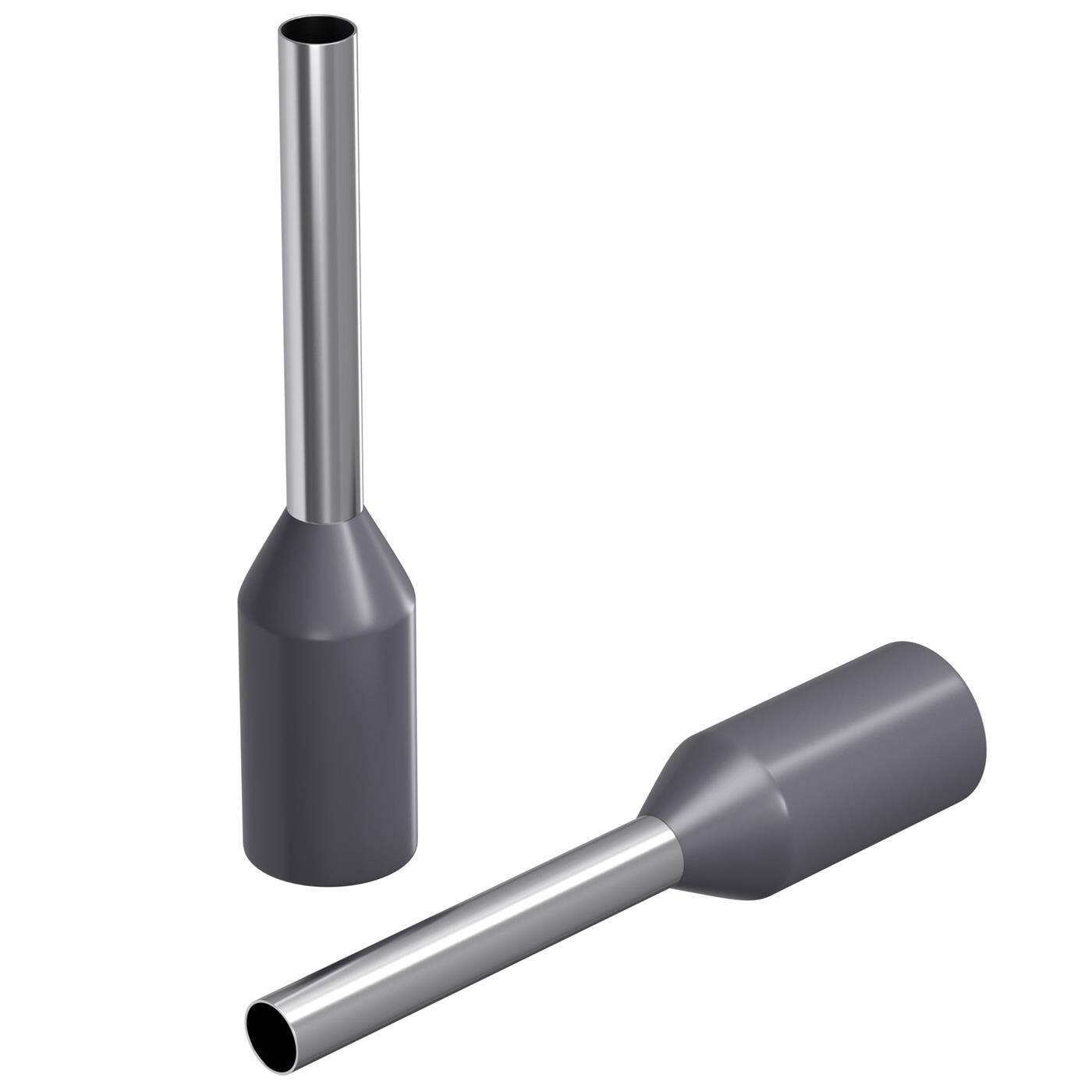

Aderendhülsen mit Isolierung

Die Aderendhülse mit Isolierung hat eine zusätzliche Isolationsschicht aus Kunststoff, die den metallischen Crimpteil überdeckt. Die Isolation dient nicht nur dem Schutz gegen elektrische Berührung, sondern auch der Kennzeichnung durch unterschiedliche Farben, die den Installationsprozess vereinfachen.

Isolierte Aderendhülsen hingegen werden häufig verwendet in der Gebäudeinstallation und in Anwendungen, wo eine klare Farbcodierung zur schnellen Identifikation verschiedener Verbindungen hilfreich ist.

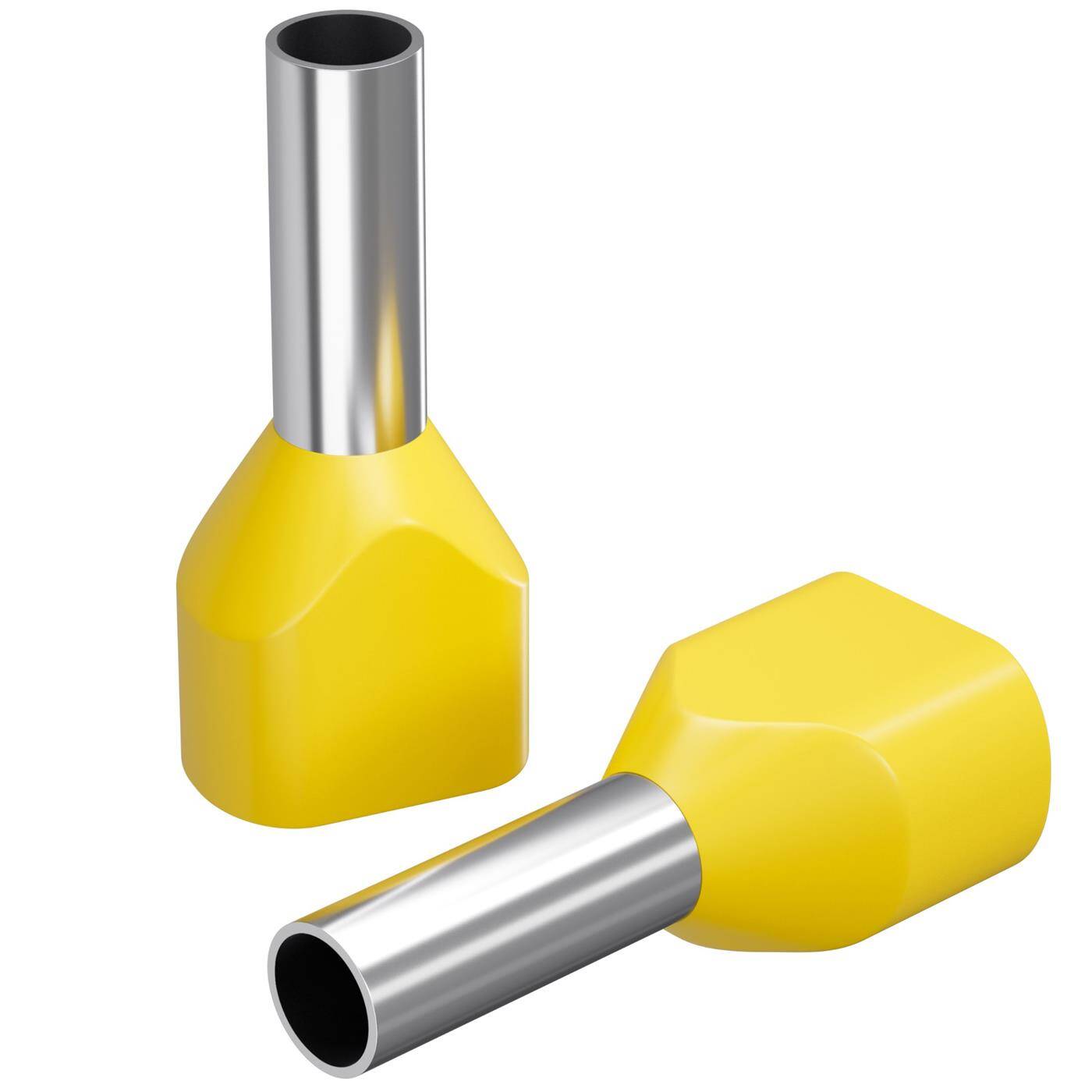

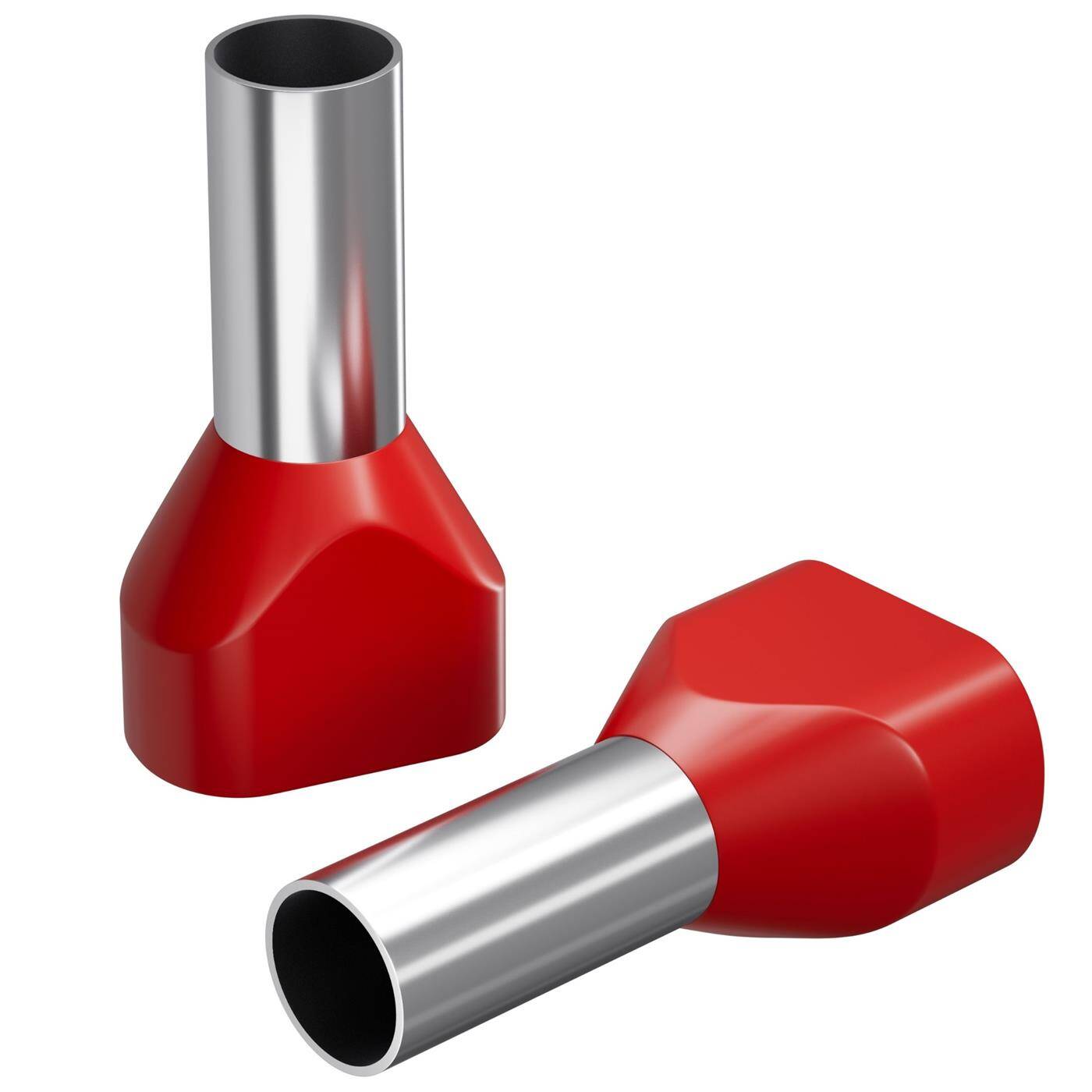

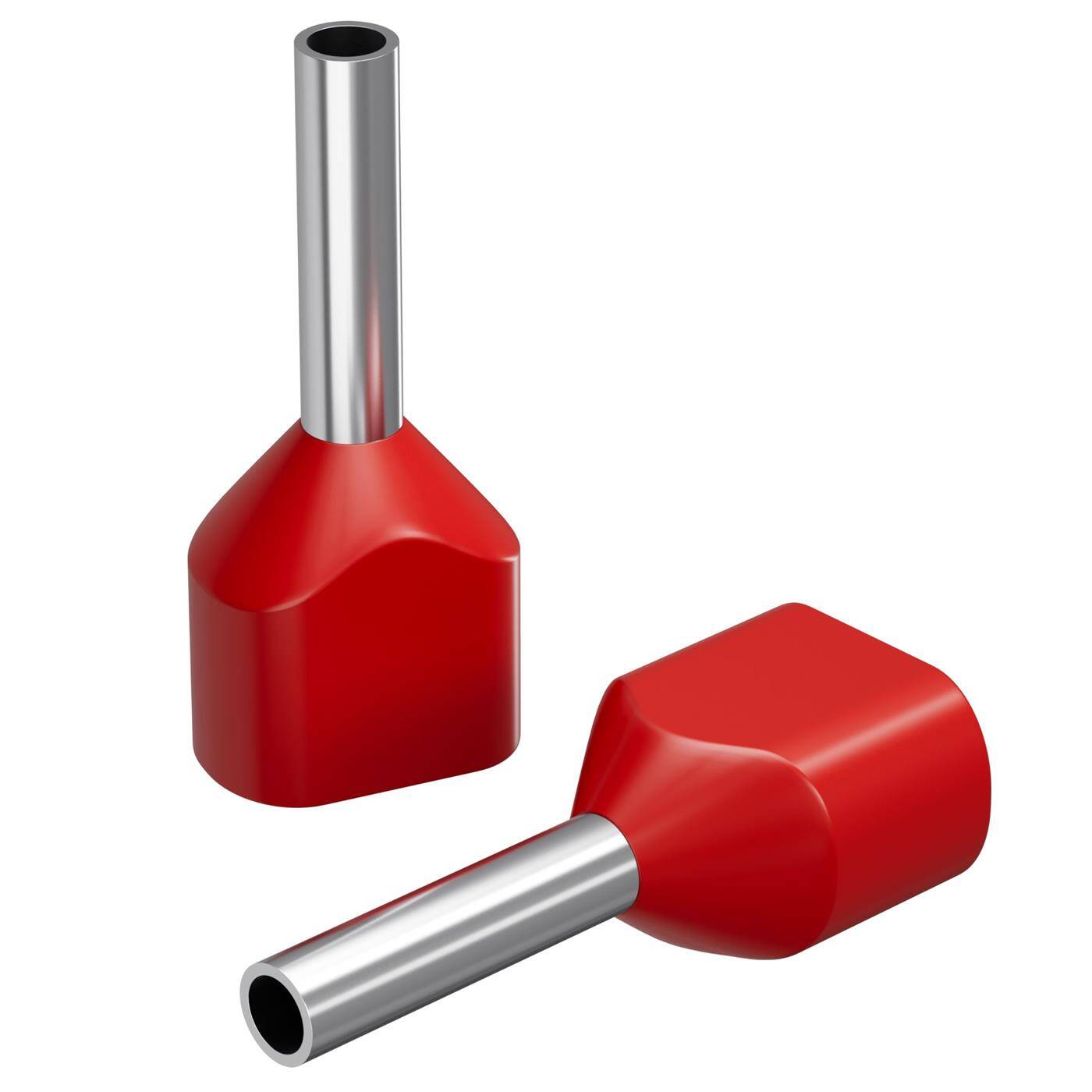

Twin Aderderendhülsen

Twin Aderendhülsen oder Zwillingsaderendhülsen sind dafür ausgelegt, zwei Drähte gleichzeitig aufzunehmen und zu crimpen, was in bestimmten Anwendungsfällen Platz und Zeit sparen kann. Twin-Aderendhülsen sind besonders nützlich, wenn parallele Verbindungen benötigt werden, wie z.B. beim Durchleiten eines Signals durch mehrere Geräte.

Twin Aderendhülsen sind ideal für Verdrahtungen, bei denen Platz begrenzt ist oder eine parallele Verdrahtung benötigt wird, wie bei der Verdrahtung von Steuerpanels.

Farbcodierte Aderendhülsen

Obwohl technisch nicht eine eigene Kategorie, ist die Farbcodierung eine wichtige Eigenschaft. Die Farben entsprechen den Drahtgrößen oder dem Isolationszustand und helfen bei der schnellen Identifikation während der Installation.

Farbcodierte Aderendhülsen sind sehr nützlich in komplexen Schaltschränken oder bei Installationen, bei denen schnelle und fehlerfreie Zuordnungen wichtig sind.

In Kombination mit geeigneten Crimpwerkzeugen sorgen die unterschiedlichen Aderendhülsenarten für eine optimale Leistung der elektrischen Systeme und erleichtern Wartung sowie Fehlerbehebung, indem sie klare und zugängliche Verbindungspunkte schaffen.

Wie werden Aderendhülsen an den Litzenleitungen korrekt installiert?

Die korrekte Installation von Aderendhülsen trägt maßgeblich zur Zuverlässigkeit und Sicherheit elektrischer Installationen bei. Durch die Befolgung der Schritt-für-Schritt Anleitung und die Verwendung des richtigen Werkzeugs beim Aderendhülsen anbringen können Sie sicherstellen, dass Ihre elektrischen Verbindungen optimal ausgeführt werden.

Werkzeuge, die Sie zur korrekten Installation der Aderendhülsen benötigen, sind eine Aderendhülsenzange, eine Abisolierzange und einen Drahtschneider. Die Aderendhülsen-Crimpzange wurde speziell für das Verpressen von Aderendhülsen entwickelt, um eine gleichmäßige Druckverteilung zu gewährleisten.

Das Resultat ist eine zugfeste und gasdichte Verbindung. Die Abisolierzange entfernt präzise die Isolierung der Drähte, ohne die Litzen zu beschädigen. Der Drahtschneider schneidet die Drähte auf die benötigte Länge zu.

1. Vorbereitung der Drähte: Schneiden Sie den Draht auf die gewünschte Länge und entfernen Sie die Isolierung am Ende des Drahtes, ohne die einzelnen Litzen zu beschädigen.
2. Auswahl der passenden Aderendhülse: Wählen Sie eine Aderendhülse, die dem Durchmesser und der Anzahl der Litzen des Drahtes entspricht. Die Farbcodierung auf den Hülsen kann dabei helfen, die richtige Größe zu finden.
3. Einführen des Drahtes in die Aderendhülse: Führen Sie das abisolierte Ende des Drahtes vollständig in die Aderendhülse ein, sodass die Litzen bis zum Ende der Metallhülse reichen.
4. Crimpen der Aderendhülse: Setzen Sie die Aderendhülse mit dem Draht in das Crimpwerkzeug. Achten Sie darauf, dass die Hülse korrekt positioniert ist. Drücken Sie das Crimpwerkzeug zusammen, bis die Aderendhülse fest um die Litzen gepresst ist. Die Crimpzange sollte den gesamten Metallbereich der Hülse gleichmäßig verpressen.
5. Überprüfung der Kabelverbindung: Überprüfen Sie, ob die Aderendhülse fest sitzt und der Draht nicht herausgezogen werden kann. Eine gute Crimpverbindung sollte ohne sichtbare Beschädigungen oder Verschiebungen an der Hülse sein.

Verwenden Sie keine anderen Zangen wie Kombi- oder Kneifzangen für das Crimpen. Der Einsatz von ungeeigneten Werkzeugen kann dazu führen, dass die Aderendhülse entweder zu locker sitzt oder beim Crimpvorgang beschädigt wird. Für das Crimpen von Aderendhülsen gibt es spezielle Aderendhülsenzangen, die besondere Backen haben und die Aderendhülse wie gewünscht zusammendrückt.

Was sollte man bei der Auswahl der richtigen Aderendhülse unbedingt beachten?

Aderendhülsen dienen generell als Schutz für Litzenleitungen und können bei vielen Kabelverbindungen eingesetzt werden, allerdings ist ihr Einsatz nicht immer zwingend erforderlich. Ist eine Kabelendhülse notwendig, sollten Sie diese Punkte bei der Auswahl der Kabelhülsen beachten:

Normen und Zertifizierungen

Achten Sie darauf, dass die Aderendhülsen gängigen Industrienormen wie DIN oder UL entsprechen. Diese Zertifizierungen garantieren Qualität und Sicherheit.

Durch die Berücksichtigung der Faktoren bei der Auswahl der Aderendhülsen maximieren Sie die Effektivität Ihrer elektrischen Verbindungen und garantieren, dass diese den erforderlichen Spezifikationen und Sicherheitsstandards entsprechen.

Aderendhülsen Farbcode - Welche Farbe für welchen Kabelquerschnitt?

Isolierte und somit farbcodierte Aderendhülsen bieten nicht nur Schutz, sondern auch eine Vielzahl weiterer Vorteile, die die Installation und Wartung elektrischer Systeme wesentlich vereinfachen und sicherer machen.

Die Isolierung von Aderendhülsen erhöht den Schutz gegen elektrische Schläge, indem sie eine physische Barriere zwischen dem Metallteil der Hülse und der Umgebung bildet, was besonders in risikoreichen Umgebungen wichtig ist. Sie schützt zudem vor Korrosion durch Feuchtigkeit und Chemikalien, wodurch die elektrische Verbindung intakt bleibt.

Zusätzlich erleichtert die Farbcodierung isolierter Aderendhülsen die schnelle und fehlerfreie Auswahl passender Hülsen für verschiedene Drahtgrößen, was den Installationsprozess beschleunigt und das Risiko von Verbindungsfehlern minimiert. In komplexen Schaltschränken oder bei umfangreichen Installationen, wo viele Verbindungen schnell und korrekt ausgeführt werden müssen, ist die farbliche Markierung eine besonders wertvolle visuelle Hilfe.

: Aderendhülsen werden üblicherweise nach drei verschiedenen Farbcodes klassifiziert: Dem System, das nach DIN-Norm 46228 zertifiziert ist, dem deutschen Farbcode und dem französischen Farbcode.

Welche Aderendhülsen und Aderendhülsen Farben sind bei IT-Tronics erhältlich?

Bei IT-Tronics finden Sie verschiedene Arten und eine große Auswahl von Aderendhülsen, die für diverse Verdrahtungsbedürfnisse geeignet sind – von einfachen Heimprojekten bis hin zu anspruchsvollen industriellen Anwendungen. Entdecken Sie die idealen Aderendhülsen für Ihr nächstes Projekt bei IT-Tronics.

Lumonic Aderendhülsen sind aus elektrolytischem Kupfer gefertigt und elektrolytisch verzinnt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Dank ihrer kompakten Abmessungen ermöglichen sie eine effiziente Verpressung auch auf engstem Raum. Zudem entsprechen diese Aderendhülsen der Norm DIN 46228/4, was ihre Qualität und Zuverlässigkeit gemäß strengen Industriestandards bestätigt. Sie bieten eine hervorragende Lösung für anspruchsvolle elektrische Installationen, bei denen Präzision und Langlebigkeit gefordert sind.

Aderendhülsen von Lumonic sind als unisolierte und isolierte Aderendhülsen sowie als Twin Aderendhülsen verfügbar. Jeder Typ bietet spezifische Vorteile, von erhöhter Sicherheit durch die Isolierung bis hin zur doppelten Effizienz der Twin-Ausführung, die zwei Drähte gleichzeitig fassen kann. Die Aderendhülsen können feinstdrähtige Leiter bis zur starken Litze fassen mit Kabelquerschnitten zwischen 0,25 mm² und 50 mm².

Lumonic Aderendhülsen sind bekannt für ihre Benutzerfreundlichkeit. Zur schnellen Installation haben die Aderendhülsen Farben, mit denen man sie einfach identifizieren kann. IT-Tronics orientiert sich an den Spezifikationen des DIN-Farbcodes für Aderendhülsen. Der Farbcode nach DIN-Norm 46228 ist der am meisten Gebräuchliche.

Technische Daten und Farbcode Aderendhülsen Farben Tabelle

In der Farbcode Aderendhülsen Farben Tabelle finden Sie Technische Daten und detaillierte Spezifikationen sowie eine übersichtliche Zuordnung der Farbcodes zu den jeweiligen Größen und Typen von Aderendhülsen, was die Auswahl und Anwendung erheblich vereinfacht.

Unisolierte Aderendhülsen

Unisolierte Aderendhülsen eignen sich hervorragend für die Verbindung von Kabeln, indem sie eine sichere elektrische Kontaktierung ermöglichen, ohne dass die Kabel bei der Befestigung in einer Klemmschraube beschädigt werden. In unserem Online-Shop von IT-Tronics bieten wir eine Auswahl an unisolierten Aderendhülsen:

Isolierte Aderendhülsen

Isolierte Aderendhülsen bieten durch ihren Kunststoffkragen zusätzlichen Schutz für flexible Kabel, indem sie ein Abknicken an der Anschlussstelle verhindern. In unserem Online-Shop finden Sie eine Vielzahl von isolierten Aderendhülsen in unterschiedlichen Ausführungen nach DIN 46228/4,die jeweils nach Farbcode sortiert sind.

Twin Aderendhülsen

Wenn Sie zwei Leiter an eine Klemme anschließen möchten, dann ist die Twin Aderendhülse Ihre Wahl. Für kurz- und erdschlusssichere Leitungen bietet IT-Tronics isolierte Aderendhülsen mit einem besonders breiten, hitzebeständigen Isolationskragen. Die Maße der Zwillingsaderderendhülsen eignen sich ideal für fein- und feinstdrähtige Leiter. In unserem Online-Shop finden Sie folgende Auswahl an Twin-Aderendhülsen:
