Elektrolyt Kondensatoren: Der umfassende Ratgeber für Elkos
Elektrolyt Kondensatoren, auch bekannt als Elko Kondensatoren oder Elkos, werden in vielen Anwendungsbereichen der Elektronik eingesetzt. Elektrolytkondensatoren sind dafür verantwortlich, Energie zu speichern und sie bei Bedarf schnell abzugeben. Sie sind in der Regel auf der Platine leicht erkennbar, da sie im Vergleich zu anderen Kondensatoren, Widerständen, Dioden und Transistoren sichtlich größer sind.
- Was ist ein Elektrolyt Kondensator und wie funktioniert er?
- Welche Typen von Elektrolyt Kondensatoren gibt es?
- Wie ist der Elko aufgebaut?
- Wo werden Elektrolyt Kondensatoren eingesetzt?
- Installation und Pflege von Elektrolytkondensatoren
- Welche Auswahlkriterien sind beim Kauf von Elkos zu berücksichtigen?
- Welche Elektrolyt Kondensatoren sind bei IT-Tronics erhältlich?
Lesen Sie in unserem Ratgeber, was Elektrolytkondensatoren sind, wie sie funktionieren und warum sie so wichtig sind.
Was ist ein Elektrolyt Kondensator und wie funktioniert er?
Der Elektrolyt Kondensator gehört zur Gruppe der Kondensatoren. Der Kondensator speichert elektrische Energie durch die Trennung von Ladungen und setzt sich aus mindestens zwei leitfähigen Platten, die durch ein Dielektrikum voneinander isoliert sind, zusammen. Wenn eine Spannung an den Platten angelegt wird, sammeln sich positive Ladungen auf einer Platte und negative auf der anderen, wodurch ein elektrisches Feld entsteht. Dieses Feld speichert die Energie, die später freigesetzt werden kann, wenn der Kondensator entladen wird. Die Fähigkeit eines Kondensators, Energie zu speichern, wird als Kapazität bezeichnet und in Farad gemessen.
Der Elektrolytkondensator ist eine spezielle Art von Kondensator, der hauptsächlich aus einer Anode, einer Kathode und einem Elektrolyten besteht. Der Elektrolyt kann eine Flüssigkeit oder ein Gel mit hoher Ionendichte sein, deren Atome oder Moleküle positiv oder negativ geladen sind. Die Atome oder Moleküle des Elektrolyten weisen einen Elektronenmangel oder -überschuss auf, wodurch sie positiv oder negativ geladen sind. Elektrolytkondensatoren gehören überwiegend zu den gepolten Kondensatoren. Die Spannung am positiven Pol muss stets höher sein als am negativen Pol. Liegt eine Polung vor, dürfen die Elkos nur in Gleichstromkreisen eingesetzt werden. Hier sind die Gehäuse dementsprechend mit Plus oder Minus gekennzeichnet.
Durch die spezielle Bauweise mit einem Elektrolyt als Dielektrikum weisen Elektrolytkondensatoren hohe Kapazitäten bei vergleichsweise geringer Baugröße auf. Dadurch sind sie besonders geeignet, um große Mengen an Energie zu puffern und Spannungsschwankungen auszugleichen. Der Vorteil der großen Kapazität macht Elko Kondensatoren zu unverzichtbaren Bauteilen in vielen elektronischen Geräten und als Platinen Bauteile.
Elektrolytkondensatoren können entweder mit einem flüssigen Elektrolyten oder einem festen leitfähigen Polymer versehen sein. Sie werden hauptsächlich aus Tantal oder Aluminium hergestellt, jedoch kommen auch andere Materialien wie Niob zum Einsatz.
Die SI-Einheit für elektrische Kapazität, das Farad (F), wird meistens in Kapazitätswerten wie Mikrofarad (µF) und Millifarad (mF) gemessen. Namensgeber für das Farad ist der englische Physiker Michael Faraday.
Welche Typen von Elektrolyt Kondensatoren gibt es?
Elektrolyt Kondensatoren, als wichtige Komponente in elektronischen Schaltungen, kommen in verschiedenen Arten vor, die sich in Materialien und Anwendungen unterscheiden. Zu den wichtigsten Arten gehören Aluminium Elektrolyt Kondensatoren und Tantal Elektrolyt Kondensatoren.
Aluminium-Elektrolytkondensatoren:
Aluminium-Elektrolytkondensatoren sind in den Bauformen axial, radial und SMD erhältlich. Sie werden hauptsächlich in Netzteilen und allgemeinen Elektronikschaltungen verwendet. Zu den Vorteilen der Alu Elkos zählen ihre Kostengünstigkeit und hohe Kapazität.
Die Anode der gepolten Aluminium Elektrolyt Kondensatoren bildet eine oberflächlich geätze Aluminiumfolie, die durch Anodisierung eine dünne isolierende Oxidschicht, das Dielektrikum, bildet. Die Kathode, eine weitere Aluminiumfolie, deckt die Oberfläche der Oxidschicht bei einem nicht festen Elektrolyt ab.
Tantal-Elektrolytkondensatoren:
Tantal-Elektrolytkondensatoren gibt es ebenfalls in den Bauformen axial, radial und SMD. Tantal Elkos werden in mobilen Geräten sowie in militärischen und medizinischen Anwendungen eingesetzt. Sie zeichnen sich durch hohe Zuverlässigkeit und kompakte Bauweise sowie einem geringeren Leckstrom und niedrigen ESR aus.
Tantal Elektrolyt Kondensatoren bestehen aus Tantalum, das als Anode dient, einer umgebenden Oxidschicht als Dielektrikum und einer leitfähigen Kathode. Diese polarisierten Bauteile sind hoch zuverlässig und bieten die höchste Kapazität in Bezug auf ihre Grundfläche.
Niob-Elektrolytkondensatoren:
Niob-Elektrolytkondensatoren sind in radialer und SMD-Bauform verfügbar und nutzen Niob-Oxid als Dielektrikum. Die Alternative zu Tantal-Elektrolytkondensatoren dienen in ähnlichen Anwendungen und bieten ähnliche Eigenschaften. Vorteil der Niob Elkos: Sie weisen hohe Kapazitätswerte auf und halten ihre Ladung über eine längere Zeit.
Niob-Elektrolytkondensatoren verwenden eine Anode aus gesintertem Niob- oder Niob-Oxid-Pulver, das eine poröse Struktur bildet. Diese Poren erzeugen eine sehr große Anodenoberfläche, was zu einer hohen spezifischen Kapazität führt.
Superkondensatoren, auch als Doppelschicht-Elektrolytkondensatoren bekannt, sind eine spezielle Art von Elektrolytkondensatoren. Superkondensatoren sind in zylindrischer und rechteckiger Bauform erhältlich. Sie werden zur Energiespeicherung und in unterbrechungsfreien Stromversorgungen (USV) verwendet. Ihre Vorteile sind eine sehr hohe Kapazität und lange Lebensdauer.
Wie ist der Elko aufgebaut?
Ein Elektrolyt Kondensator besteht aus mehreren Hauptkomponenten, die beim Produktionsprozess gestapelt, aufgerollt und in das zylindrische Gehäuse eingeführt und mit Anschlussstiften oder Kontaktflächen versehen werden:
- Anode: Meistens aus Aluminium oder Tantal, diese hat eine geätzte Oberfläche, um die Oberfläche zu vergrößern.
- Dielektrikum: Eine dünne Schicht aus Aluminiumoxid oder Tantaloxid, die durch einen Anodisierungsprozess gebildet wird.
- Kathode: Eine zweite Aluminiumfolie oder eine leitfähige Schicht aus einem festen Polymer oder flüssigen Elektrolyten, die die Anodenoberfläche bedeckt.
- Elektrolyt: Kann flüssig oder fest (Polymer) sein und sorgt für die elektrische Verbindung zwischen Anode und Kathode.
- Gehäuse: Schützt die inneren Komponenten und ist oft mit Kennzeichnungen zur Polung versehen.
Elektrolytkondensatoren gibt es in zwei gängigen Anschlussgeometrien: axial und radial. Axiale Kondensatoren haben einen Anschlussstift an jedem Ende des zylindrischen Gehäuses, während bei radialen Kondensatoren beide Anschlussstifte an einem Ende des Zylinders herausgeführt sind. Für die SMD-Bestückung sind Elektrolytkondensatoren sowohl in zylindrischer als auch in Blockform verfügbar und besitzen statt Anschlussstiften Kontaktflächen zur Oberflächenmontage.
Wo werden Elektrolyt Kondensatoren eingesetzt?
Die zu den passiven Bauelementen zählenden Elektrolytkondensatoren werden in vielen Bereichen der Elektronik eingesetzt. Ihre Eigenschaften machen Elektrolytkondensatoren zu unverzichtbaren Bauteilen in zahlreichen elektronischen Anwendungen, wo hohe Kapazität und zuverlässige Energiespeicherung gefordert sind.
- Netzteile: In Netzteilen dienen Elektrolyt Kondensatoren zur Glättung und Stabilisierung der Gleichspannung sowie zur Filterung von Störsignalen.
- Audioverstärker: In Audioverstärkern finden die Elkos Verwendung zur Entkopplung von Signalen und zur Frequenzfilterung, was die Klangqualität verbessert.
- Computer-Motherboards: Auf Computer-Motherboards stabilisieren die elektrolytischen Kondensatoren die Versorgungsspannung und sorgen für eine gleichmäßige Energieversorgung der Komponenten.
- Messgeräte: In Messgeräten tragen Elko Kondensatoren zur Verbesserung der Messgenauigkeit bei, indem sie unerwünschte Frequenzen filtern.
- Motorantriebe und Steuerungen: In Motorantrieben und Steuerungen werden Kondensatoren mit Elektrolyt eingesetzt, um die Leistung zu optimieren und Störungen zu reduzieren.
Elektrolytkondensatoren finden Anwendung in vielen Alltagsgeräten: Sie stabilisieren die Spannungsversorgung in Fernsehern, filtern Störsignale in Radios, verbessern die Audioqualität in Heimkinosystemen, managen Energie in Smartphones und Tablets und sorgen für effiziente Energieversorgung in Haushaltsgeräten wie Waschmaschinen und Kühlschränken.
Installation und Pflege von Elektrolytkondensatoren
Eine korrekte Installation und regelmäßige Pflege von Elektrolytkondensatoren sind entscheidend, um ihre optimale Leistung und Lebensdauer zu gewährleisten.
Installation
- Polung beachten: Elektrolytkondensatoren sind gepolte Bauteile. Die Anschlüsse müssen korrekt verbunden werden: der positive Anschluss (meist länger) an den positiven Stromkreis und der negative Anschluss (meist mit einem Minuszeichen oder Balken markiert) an den negativen Stromkreis. Eine Verpolung führt zu umgekehrter Ladung, was das Elektrolyt zum Kochen bringen und gasförmig machen kann.
- Bauform berücksichtigen: Wählen Sie die geeignete Bauform (axial, radial, SMD) für Ihre Anwendung und Schaltung. Axiale Kondensatoren haben Anschlussstifte an beiden Enden des Zylinders, während radiale Kondensatoren beide Stifte an einem Ende haben. SMD-Kondensatoren haben Kontaktflächen für die Oberflächenmontage und sind in zylindrischer oder Blockform erhältlich.
- Lötverfahren: Verwenden Sie die richtigen Löttechniken und Temperaturen, um Beschädigungen zu vermeiden. Für SMD-Kondensatoren sind spezielle Löttechniken wie Reflow-Löten erforderlich. Reflow-Löten ist ein Prozess, bei dem Lötpaste auf die Anschlüsse aufgetragen wird, und die Bauteile durch Erwärmung auf die richtige Temperatur verlötet werden, was eine präzise und sichere Verbindung gewährleistet.
Pflege
- Betriebstemperatur: Achten Sie auf die Umgebungstemperaturen. Übermäßige Hitze kann die Lebensdauer des Kondensators verkürzen.
- Regelmäßige Inspektion: Überprüfen Sie Kondensatoren regelmäßig auf Anzeichen von Verschleiß oder Beschädigung wie Auslaufen, Aufblähen oder Verfärbung.
- Lagertemperatur: Lagern Sie Kondensatoren in einer kühlen, trockenen Umgebung, um ihre Lebensdauer zu verlängern.
- Betriebsbedingungen: Betreiben Sie Kondensatoren innerhalb ihrer spezifizierten Spannungs- und Temperaturgrenzen.
Verwenden Sie beim Austausch nur Kondensatoren mit den gleichen Spezifikationen als Ersatz. Schalten Sie die gesamte Schaltung ab und entladen Sie die Kondensatoren vor dem Austausch, um elektrische Schläge oder Beschädigungen zu vermeiden.
Welche Auswahlkriterien sind beim Kauf von Elkos zu berücksichtigen?
Bei der Auswahl von Elektrolytkondensatoren sind mehrere Faktoren zu berücksichtigen, um den optimalen Elektrolytkondensator für Ihre spezifische Anwendung zu finden, damit er zuverlässig und effizient arbeitet.
| Auswahlkriterien von Elkos | |
| Kapazität | Die Kapazität, gemessen in Farad, bestimmt, wie viel elektrische Ladung der Kondensator speichern kann. Wählen Sie eine Kapazität, die den Anforderungen Ihrer Schaltung entspricht. |
| Spannungsfestigkeit | Der Kondensator muss in der Lage sein, die maximale Betriebsspannung der Schaltung zu verkraften. Stellen Sie sicher, dass die Spannungsfestigkeit des Kondensators die in Ihrer Anwendung erwartete Spannung übersteigt. |
| Bauform und Anschlüsse | Elektrolytkondensatoren gibt es in verschiedenen Bauformen, die für die Durchsteckmontage (axial, radial) und die Oberflächenmontage (SMD - Surface Mount Device) geeignet sind. Wählen Sie die Bauform, die am besten zu Ihrer Schaltung und dem verfügbaren Platz passt. |
| Größe und Formfaktor | Abhängig von der Anwendung und dem verfügbaren Platz in der Schaltung muss der physische Formfaktor des Kondensators berücksichtigt werden. |
| Temperaturbereich | Der Kondensator sollte für die Umgebungstemperaturen geeignet sein, in denen er betrieben wird. Überprüfen Sie die spezifizierten Temperaturgrenzen, um eine optimale Leistung zu gewährleisten. |
| Lebensdauer | Die Lebensdauer eines Kondensators wird durch Betriebsbedingungen wie Temperatur und Spannung beeinflusst. Wählen Sie Kondensatoren mit einer Lebensdauer, die den Anforderungen Ihrer Anwendung entspricht. |
| ESR (Equivalent Series Resistance) | Der ESR ist das Maß für den Widerstand, den der Kondensator bei Wechselstrom bietet. Niedrige ESR-Werte sind wichtig für Anwendungen, die hohe Frequenzen und Ströme erfordern. |
| Leckstrom | Der Leckstrom ist der kleine Strom, der durch den Kondensator fließt, selbst wenn er geladen ist. Ein niedriger Leckstrom ist wünschenswert, um Energieverluste zu minimieren und die Effizienz der Schaltung zu verbessern. |
| Anwendungsspezifische Anforderungen | Berücksichtigen Sie besondere Anforderungen Ihrer Anwendung, wie etwa Stoß- und Vibrationsfestigkeit, um die geeigneten Kondensatoren auszuwählen. |
Welche Elektrolyt Kondensatoren sind bei IT-Tronics erhältlich?
Elektrolyt Kondensatoren von IT-Tronics bieten eine breite Palette von Kapazitäten, Anschlussarten und Spannungsbereichen (4V bis 500V DC), um vielfältige Anwendungen in der Elektronik abzudecken. Das Angebot umfasst Aluminium-Elektrolytkondensatoren in verschiedenen Bauformen wie axial und radial sowie in SMD-Ausführung. Ob für Standardanwendungen, Hochleistungsanwendungen oder kompakte, hochintegrierte Geräte, IT-Tronics liefert die passenden Kondensatoren mit Optionen wie 2-Pin, 3-Pin, 4-Pin, 5-Pin, Oberflächenmontage, Schraubanschluss und Snap-In.
Weiterhin bietet IT-Tronics auch Tantal Kondensatoren, die für ihre hohe Zuverlässigkeit und kompakte Bauweise bekannt sind. Diese Kondensatoren finden Sie in unserer Kategorie Tantal Kondensator, die ebenfalls in den verschiedenen Bauformen erhältlich sind.

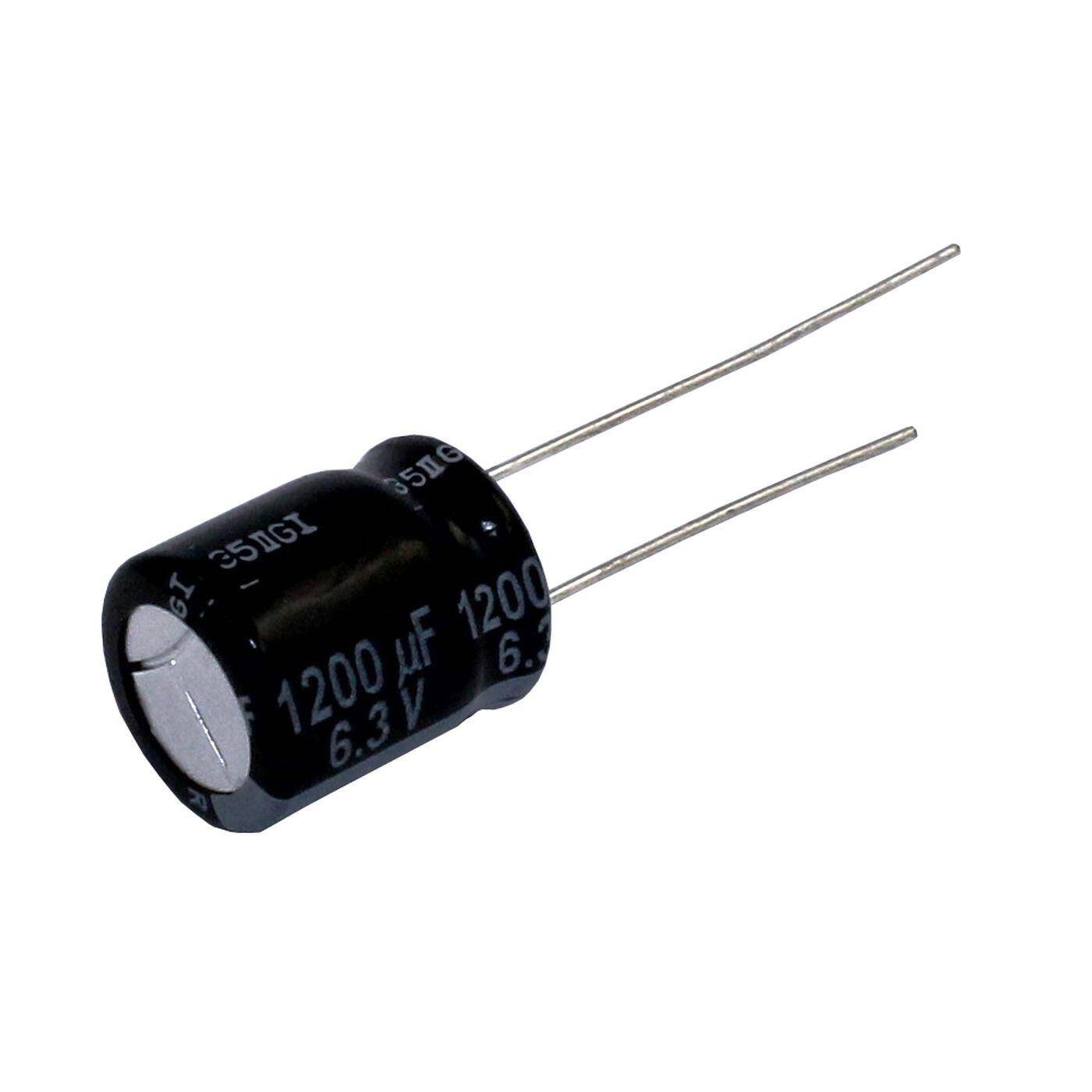

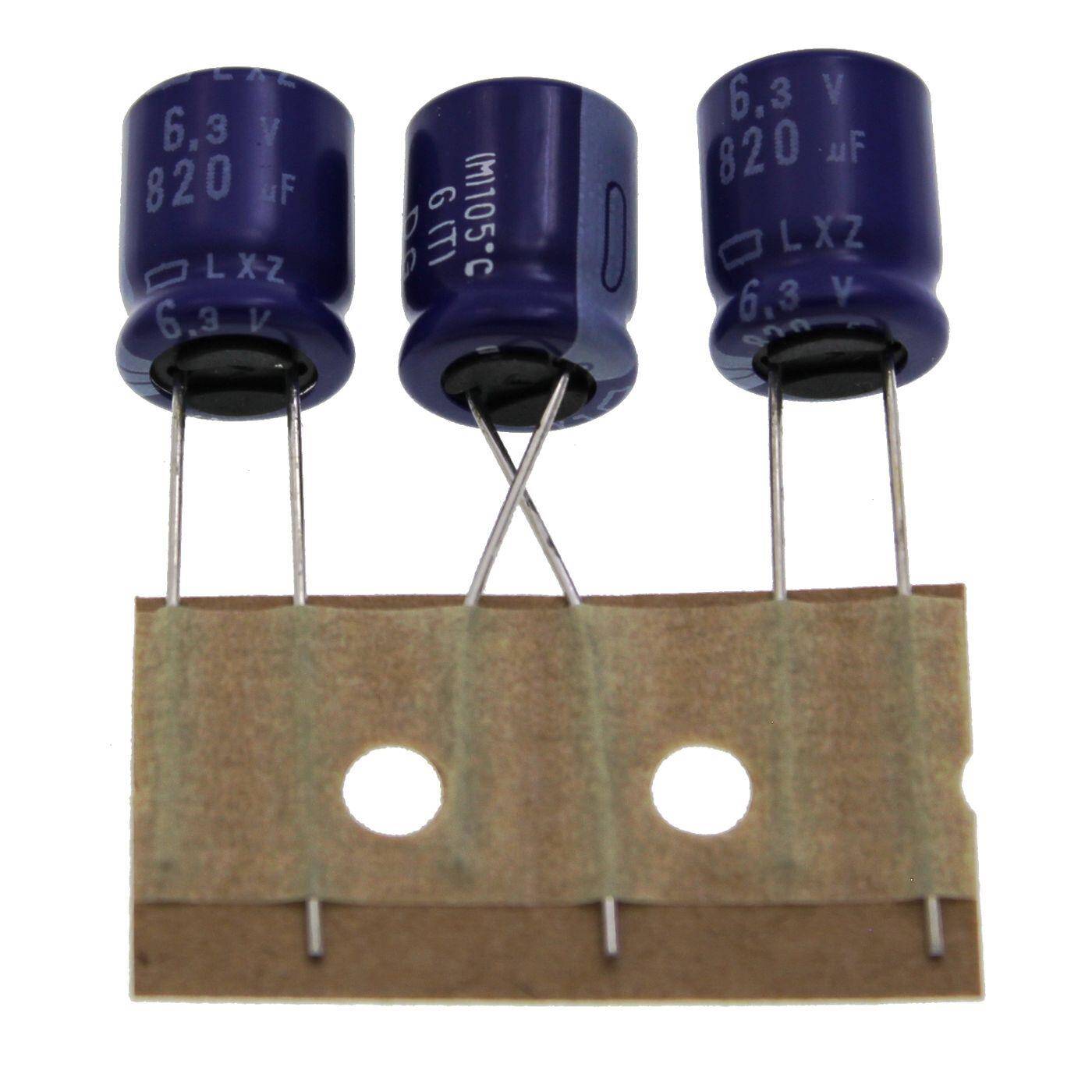

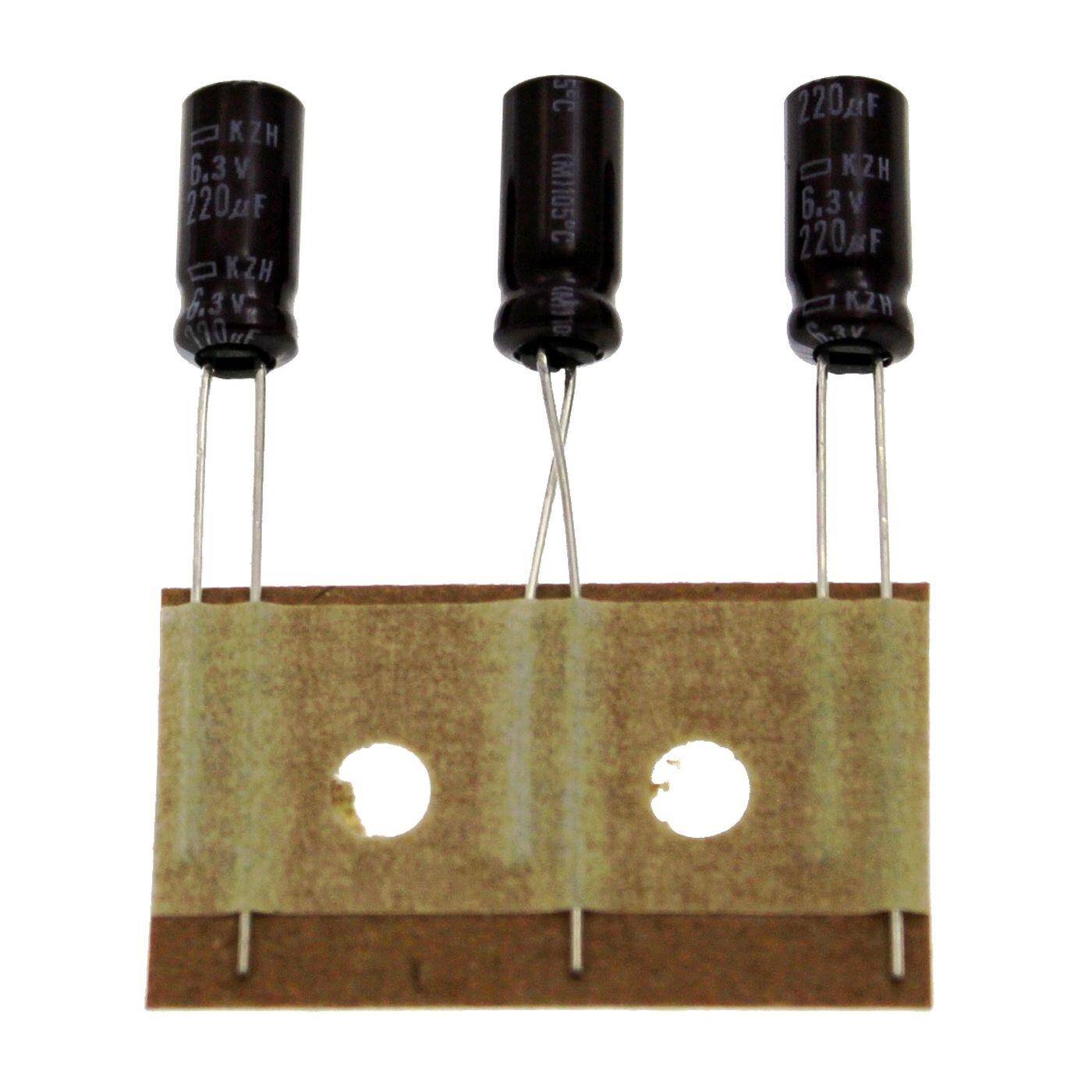

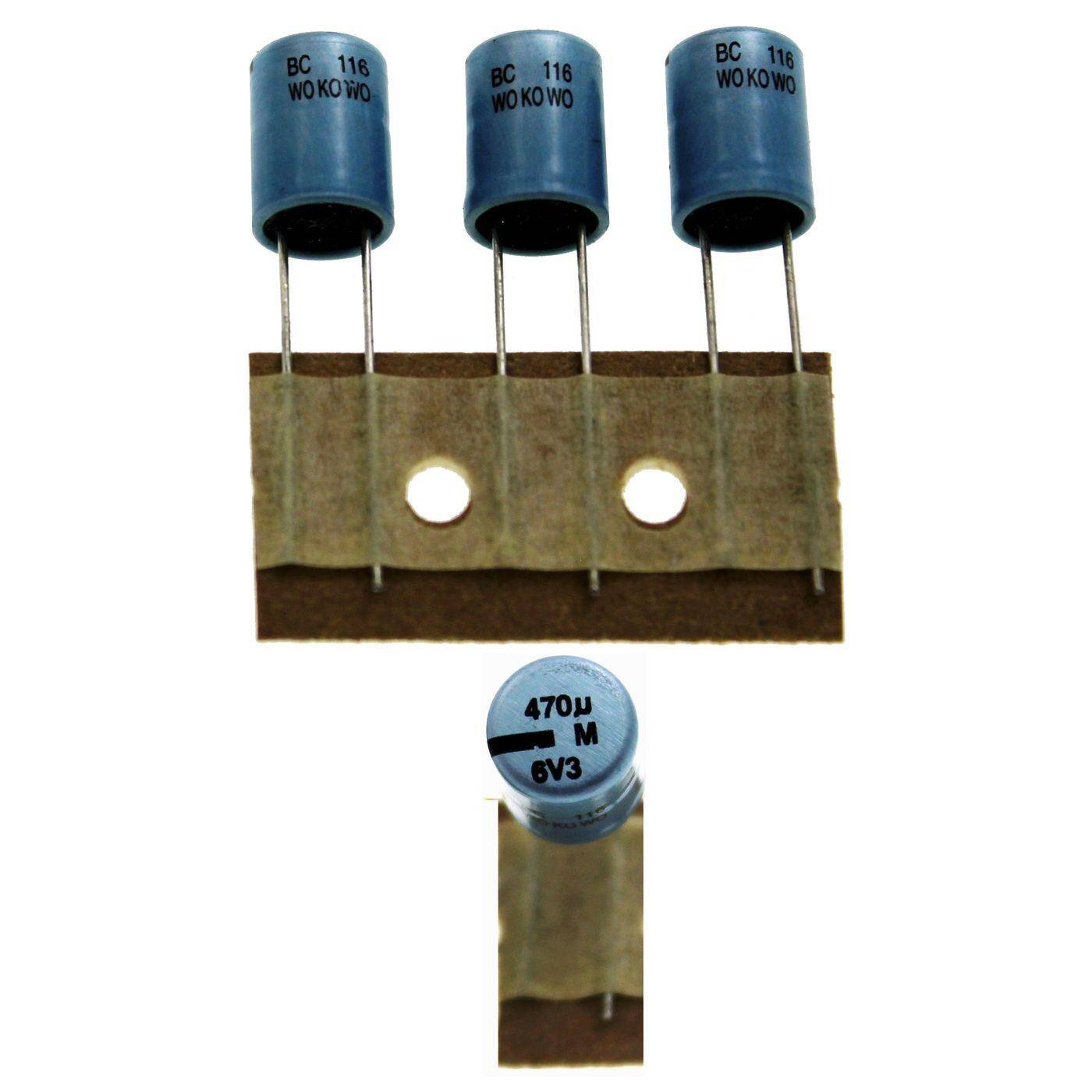

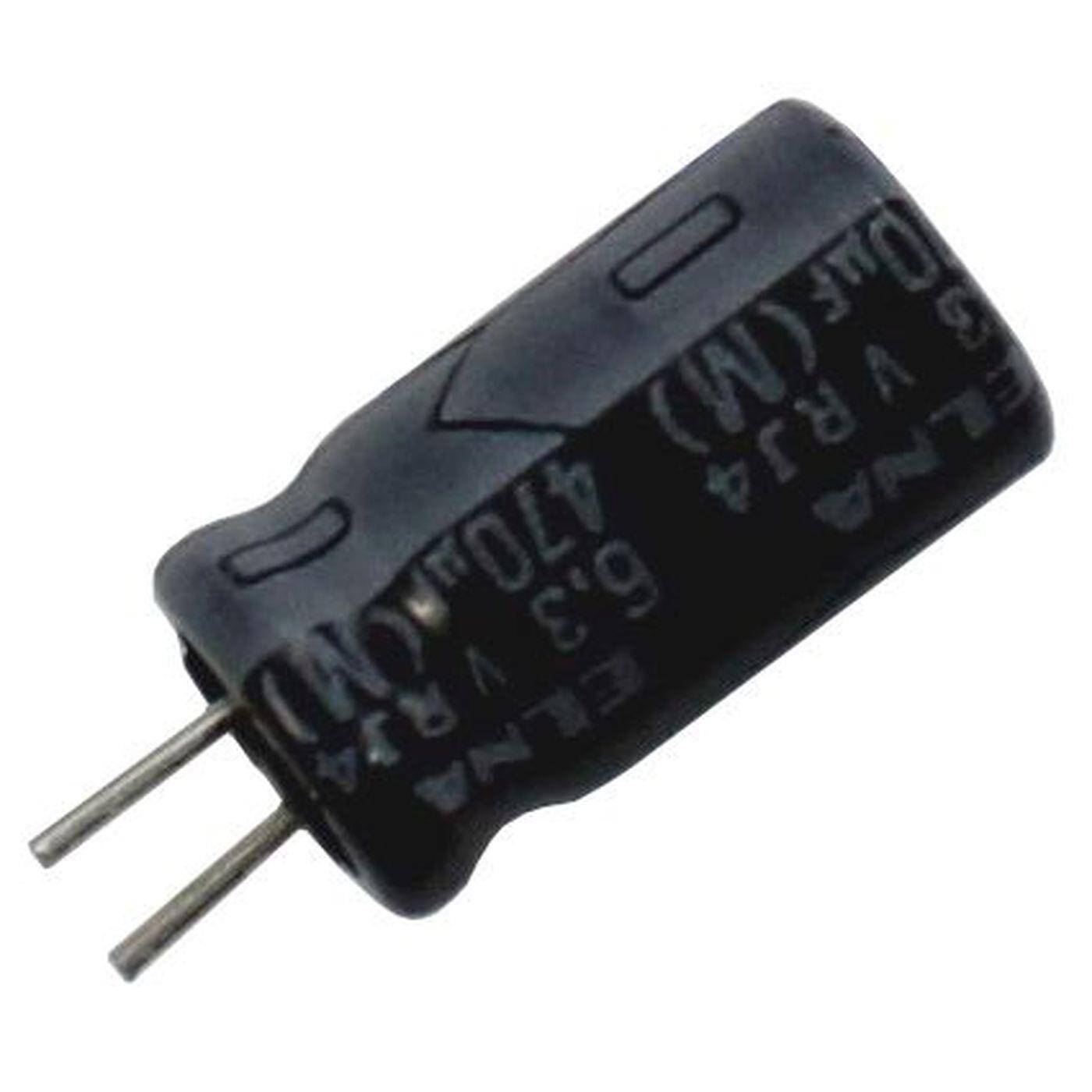

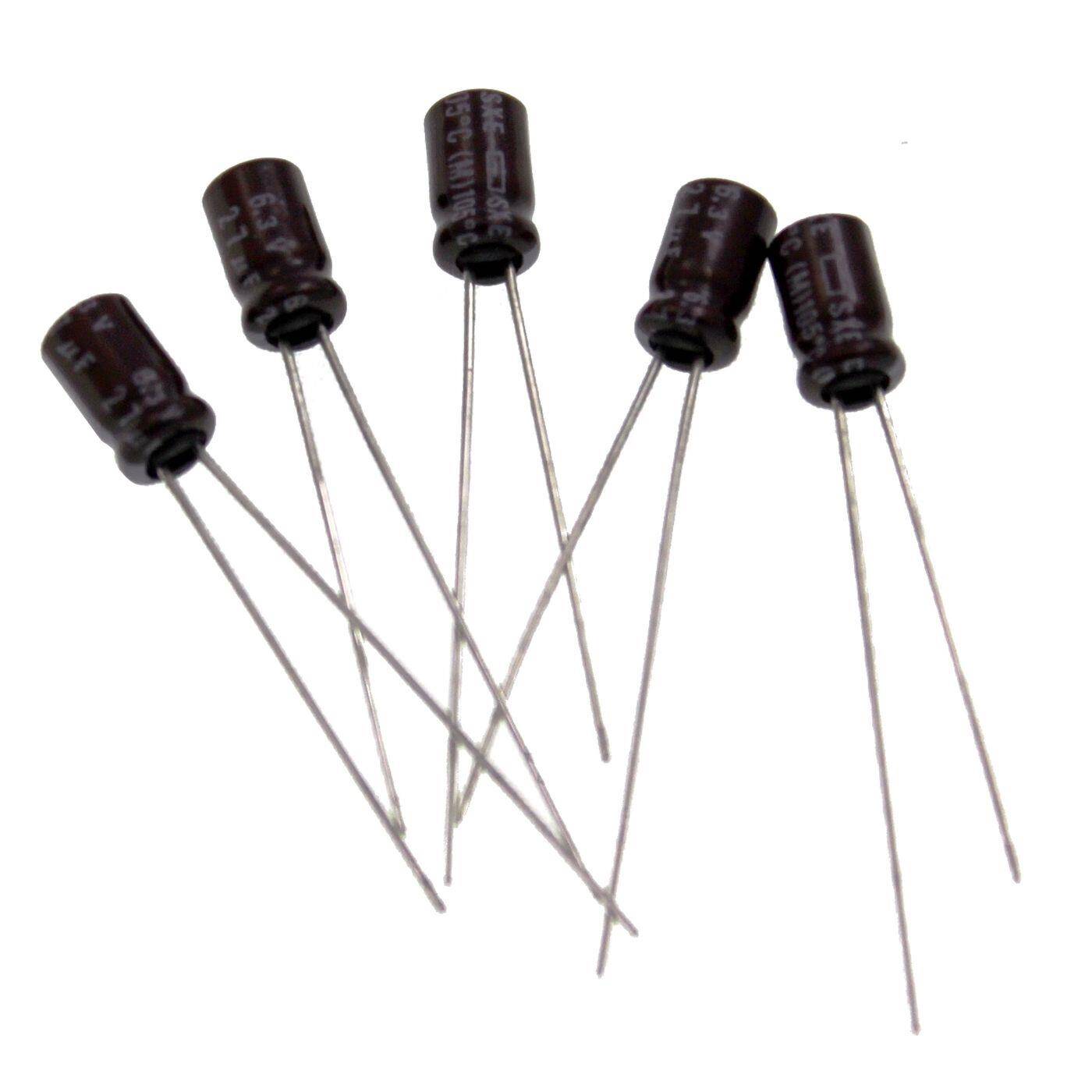

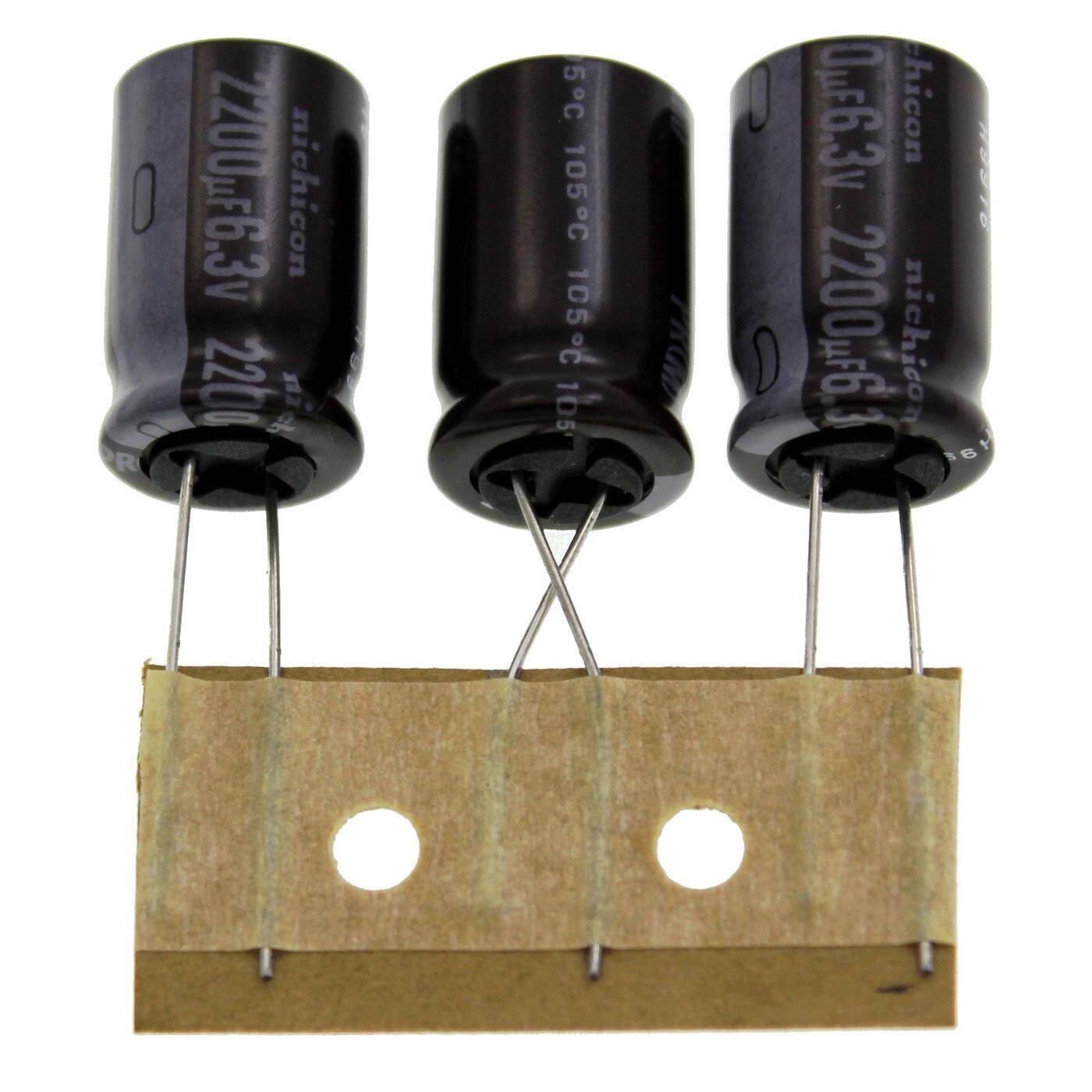

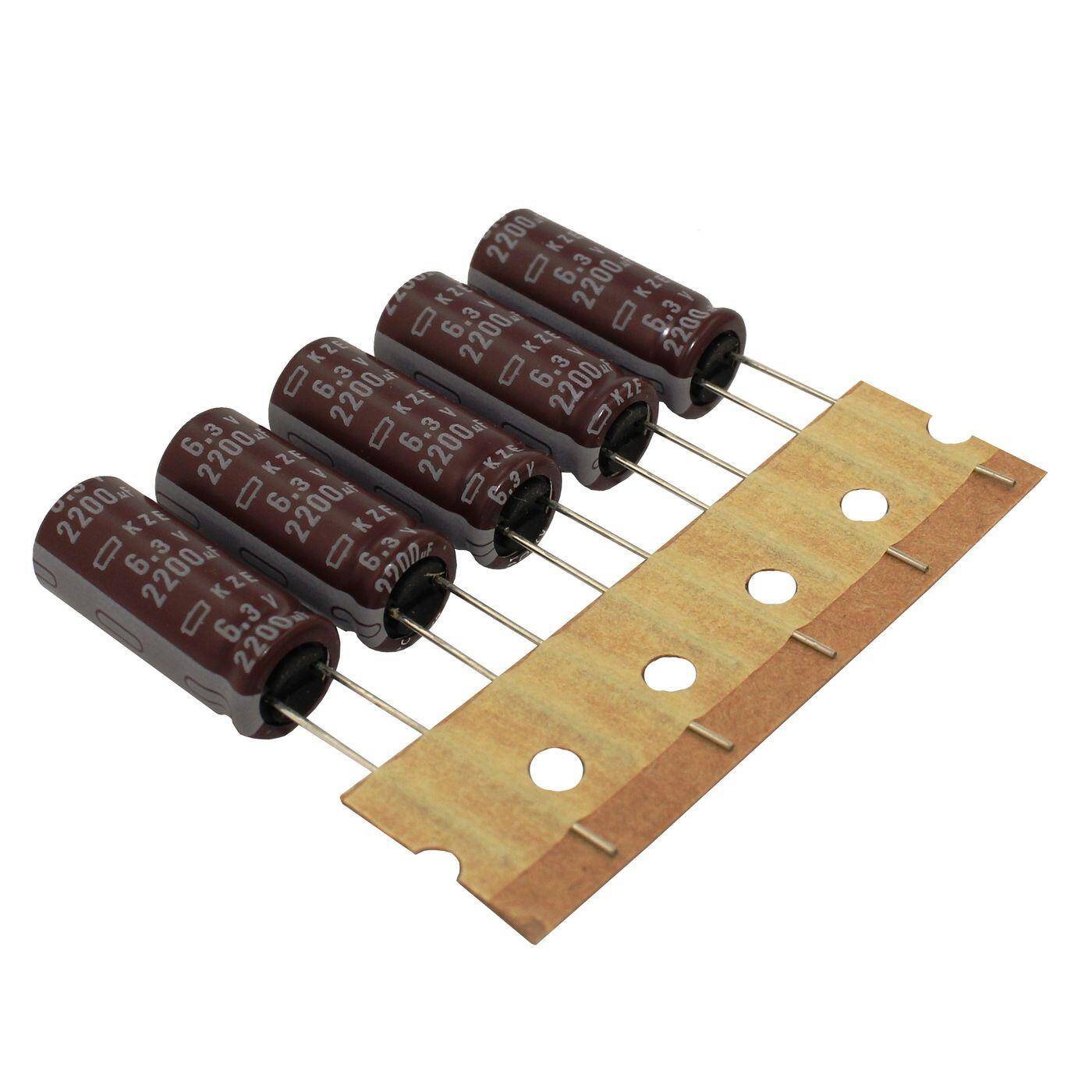

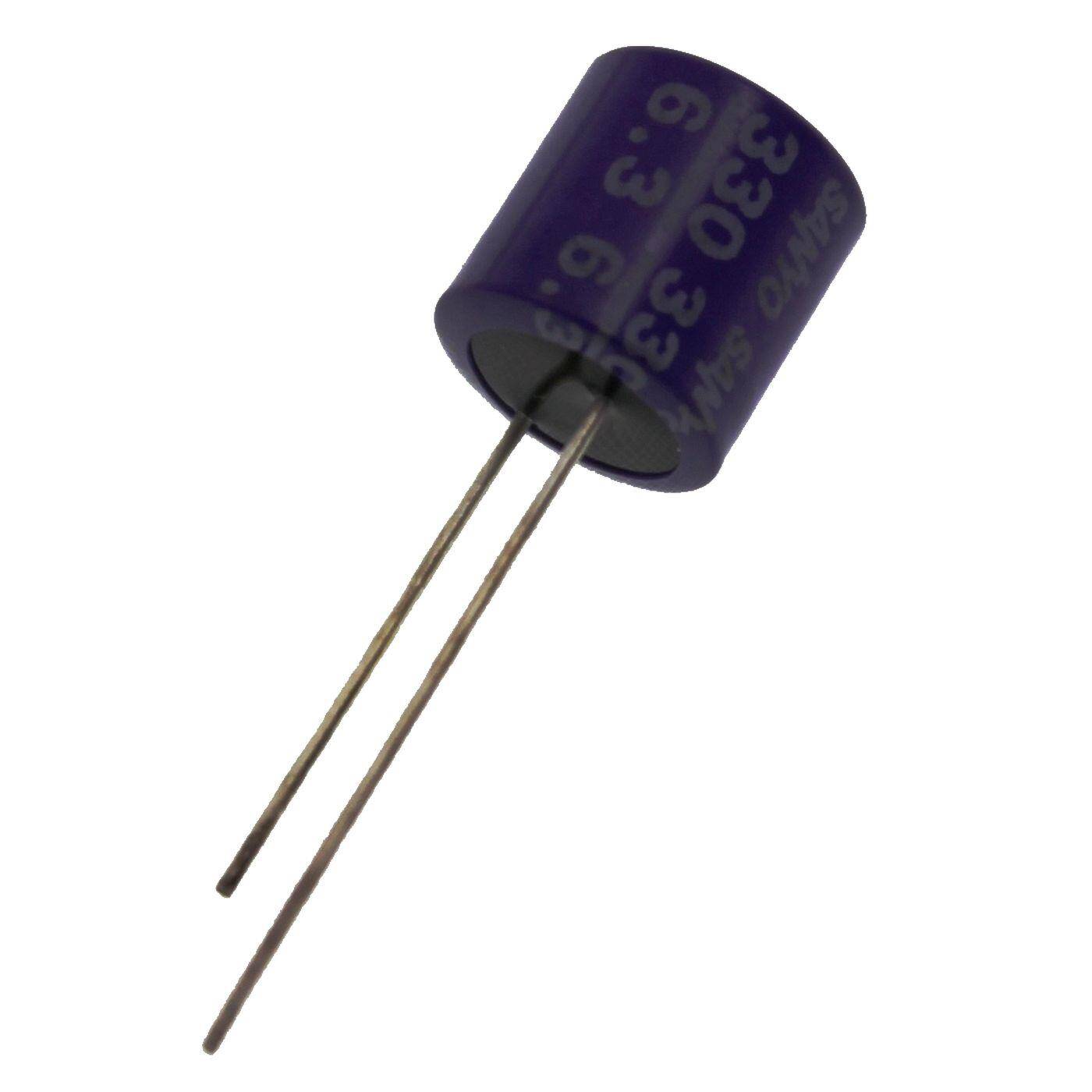

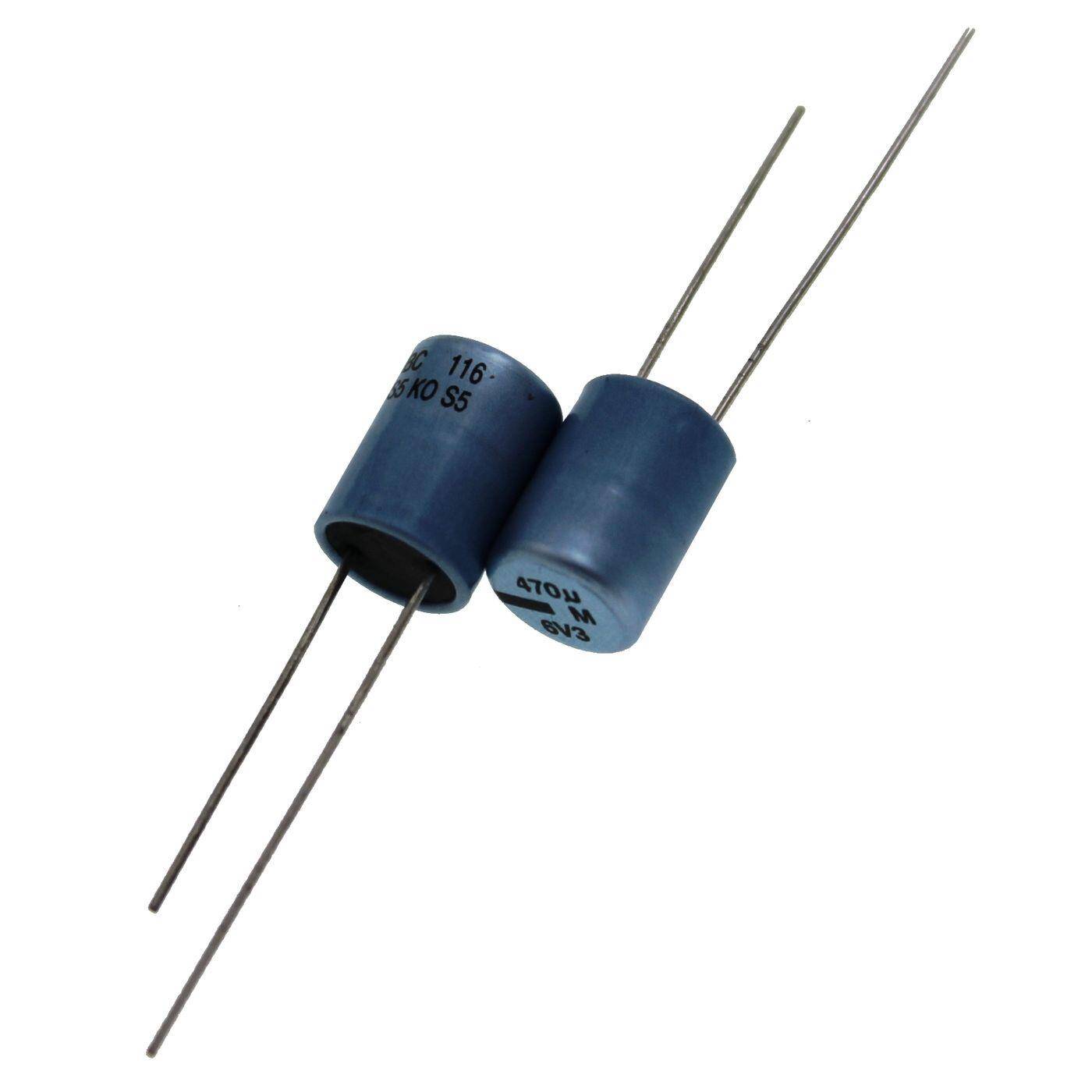

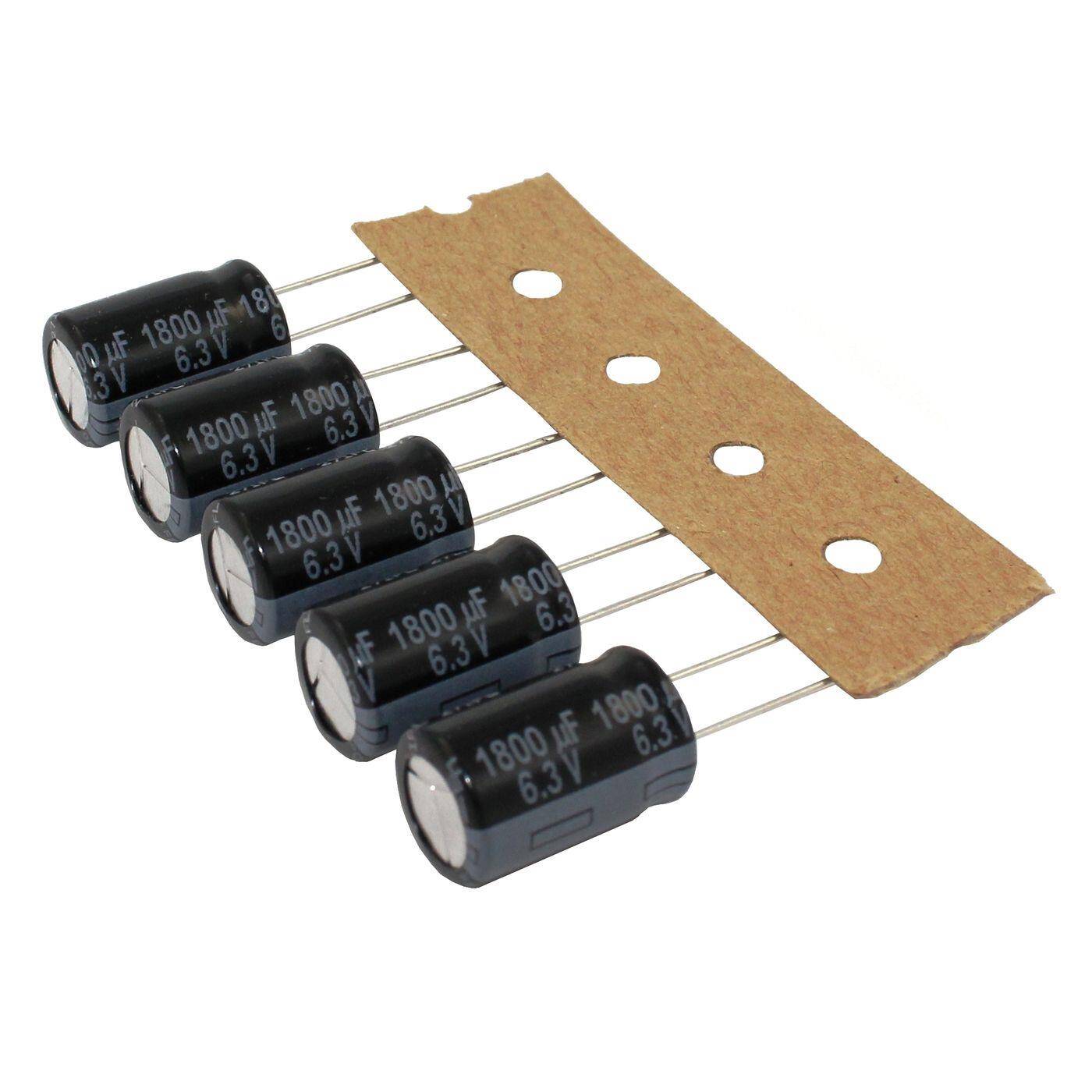

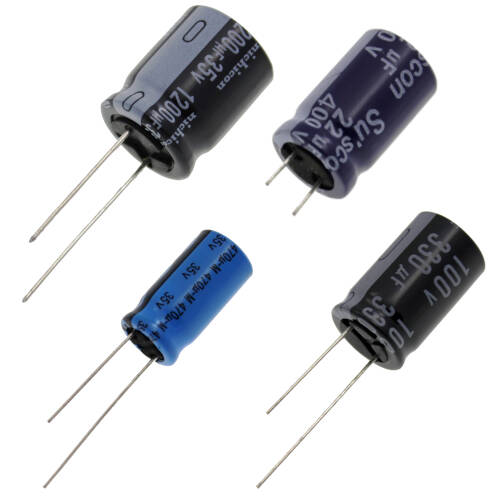

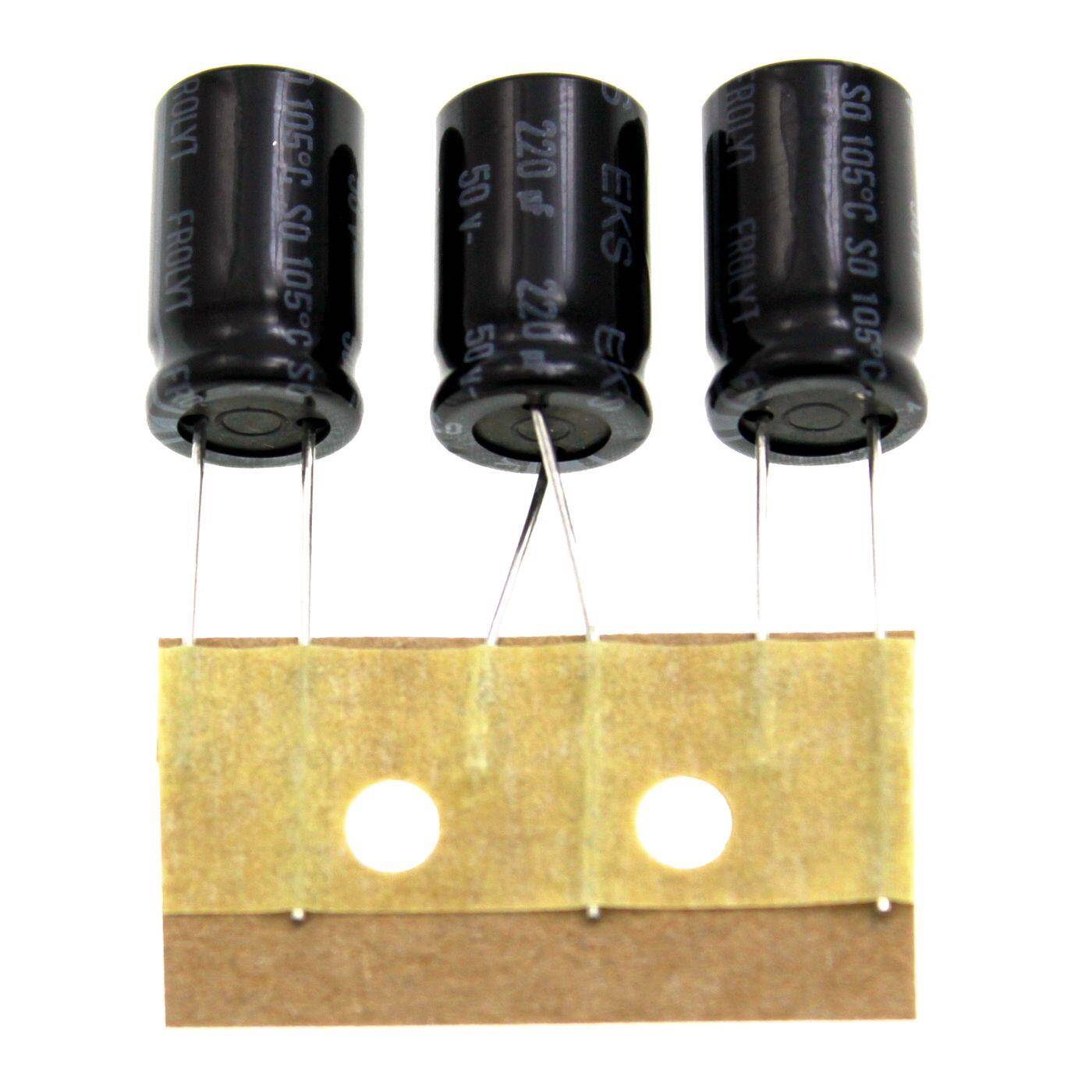

Radial: Standard
Standardisierte Radial Kondensatoren haben zwei Anschlussstifte, die aus der Unterseite herausragen. Sie sind ideal für eine einfache und sichere Durchsteckmontage auf Leiterplatten.
Diese Kondensatoren bieten eine breite Palette von Kapazitäten, die von 1 Mikrofarad (µF) bis zu 100.000 Mikrofarad (µF) reichen.

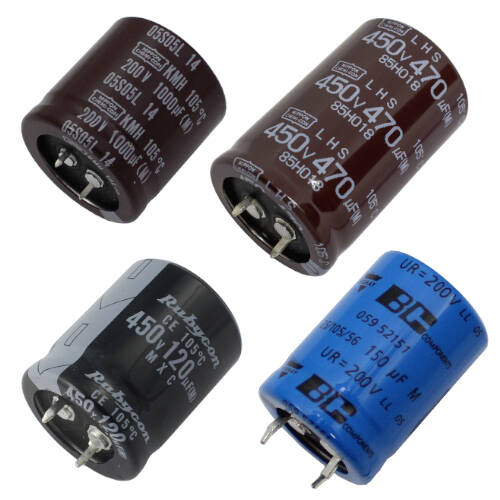

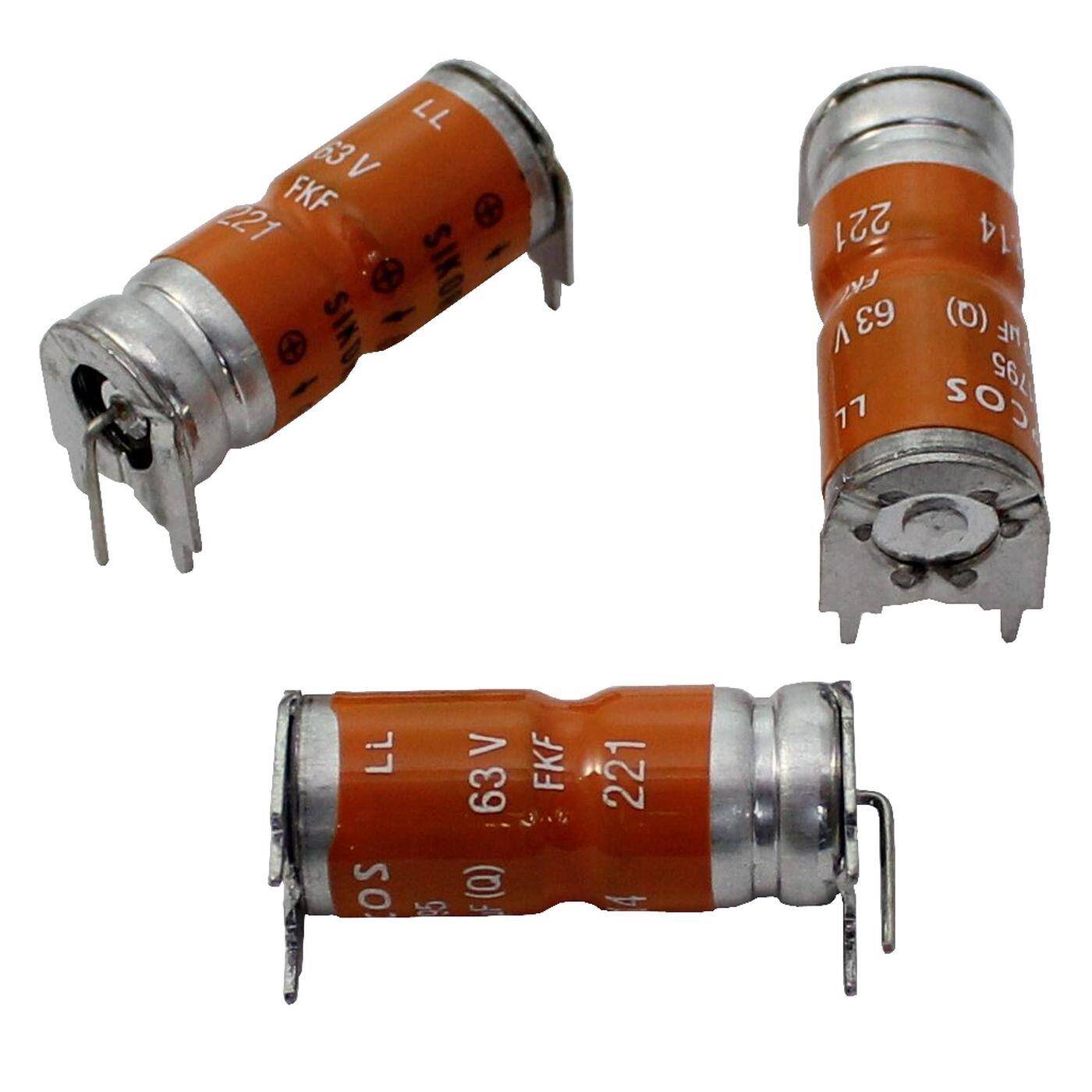

Radial: Snap-In + Multipin
Radiale Kondensatoren verfügen über mehrere Anschlussstifte (Multipin) oder spezielle Snap-In-Anschlüsse, die eine feste und stabile Montage auf Leiterplatten gewährleisten und sich besonders für Anwendungen mit hohen Strömen und Vibrationen eignen.
Diese Ausführungen sind für höhere Kapazitäten ausgelegt, von 47 Mikrofarad (µF) bis zu 100.000 Mikrofarad (µF).

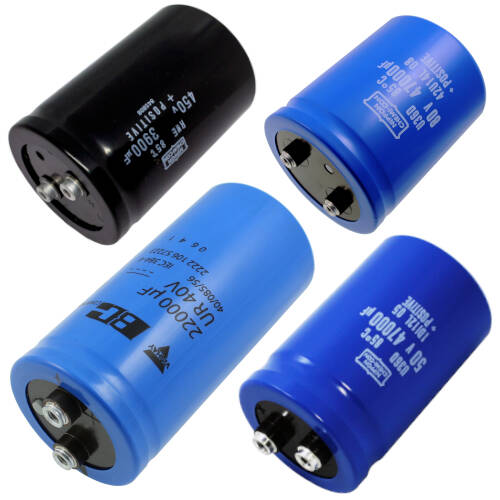

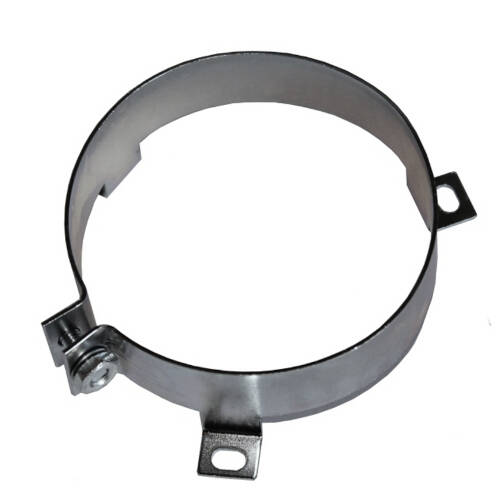

Radial: Schraubanschlüsse
Radial Kondensatoren mit robusten Schraubanschlüssen ermöglichen eine sichere Verbindung und sind ideal für Hochleistungsanwendungen, bei denen eine hohe mechanische Festigkeit und Zuverlässigkeit erforderlich ist.
Die Elektrolyt Kondensatoren mit radialer Bauform bieten sehr hohe Kapazitäten im Bereich von 470 Mikrofarad (µF) bis zu 100.000 Mikrofarad (µF).

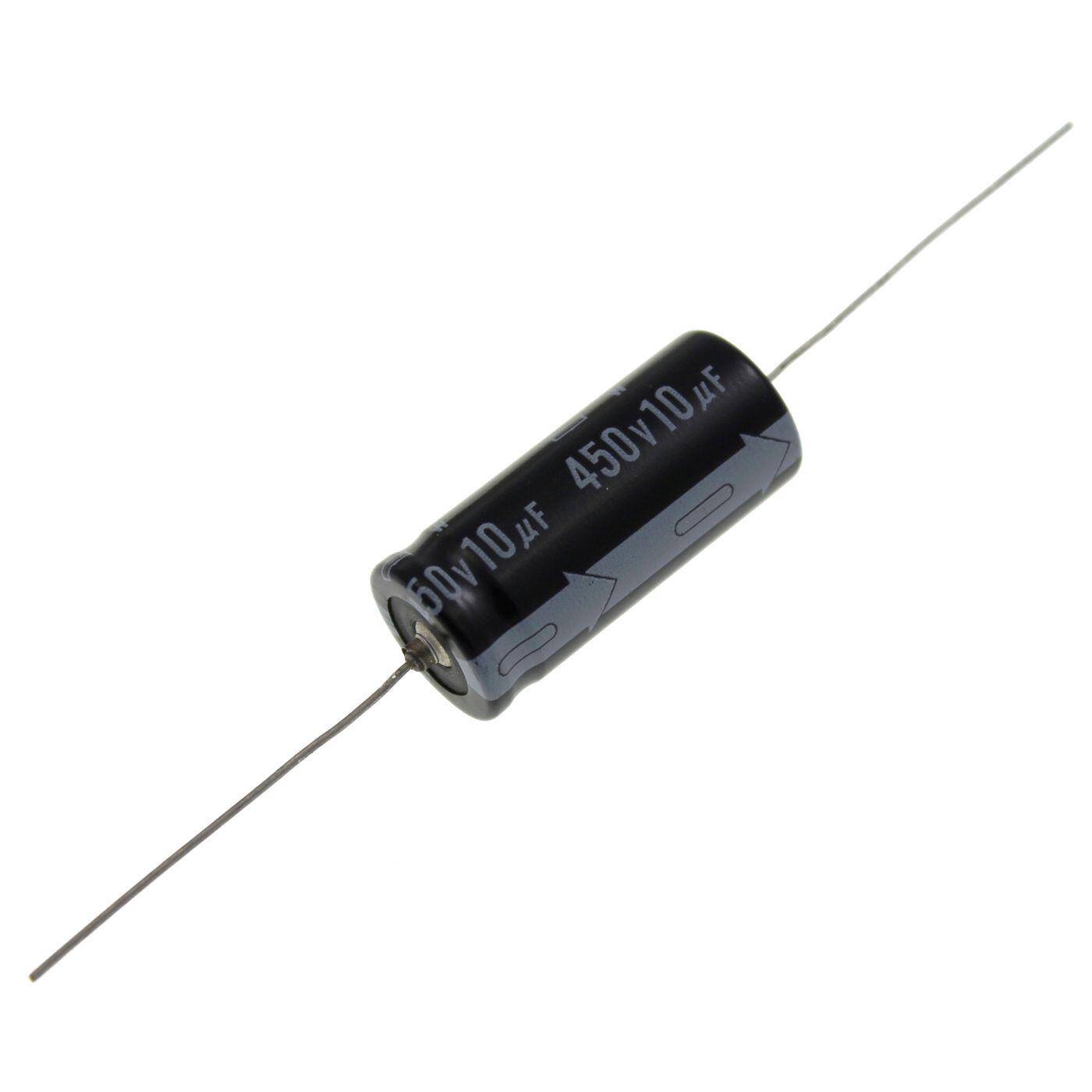

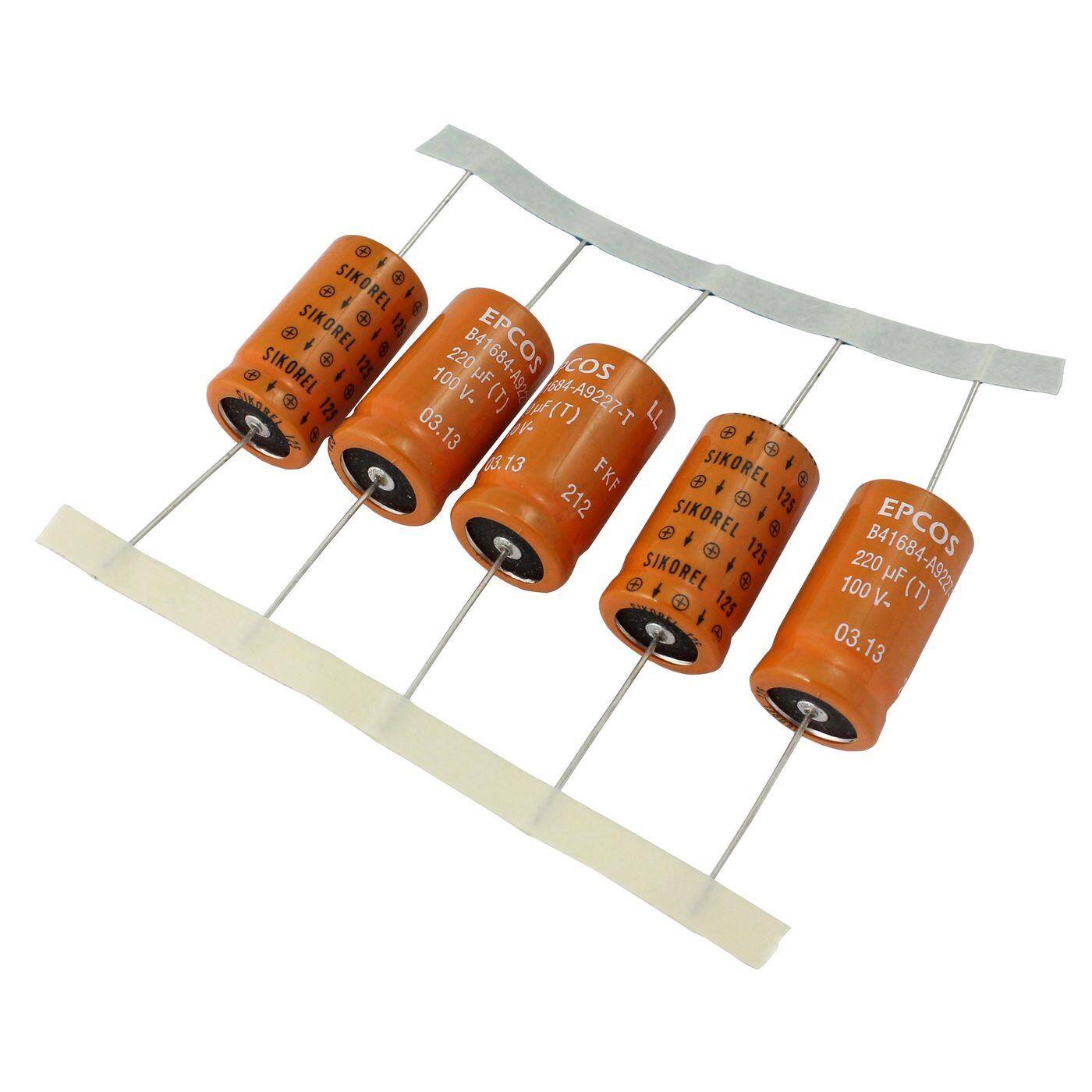

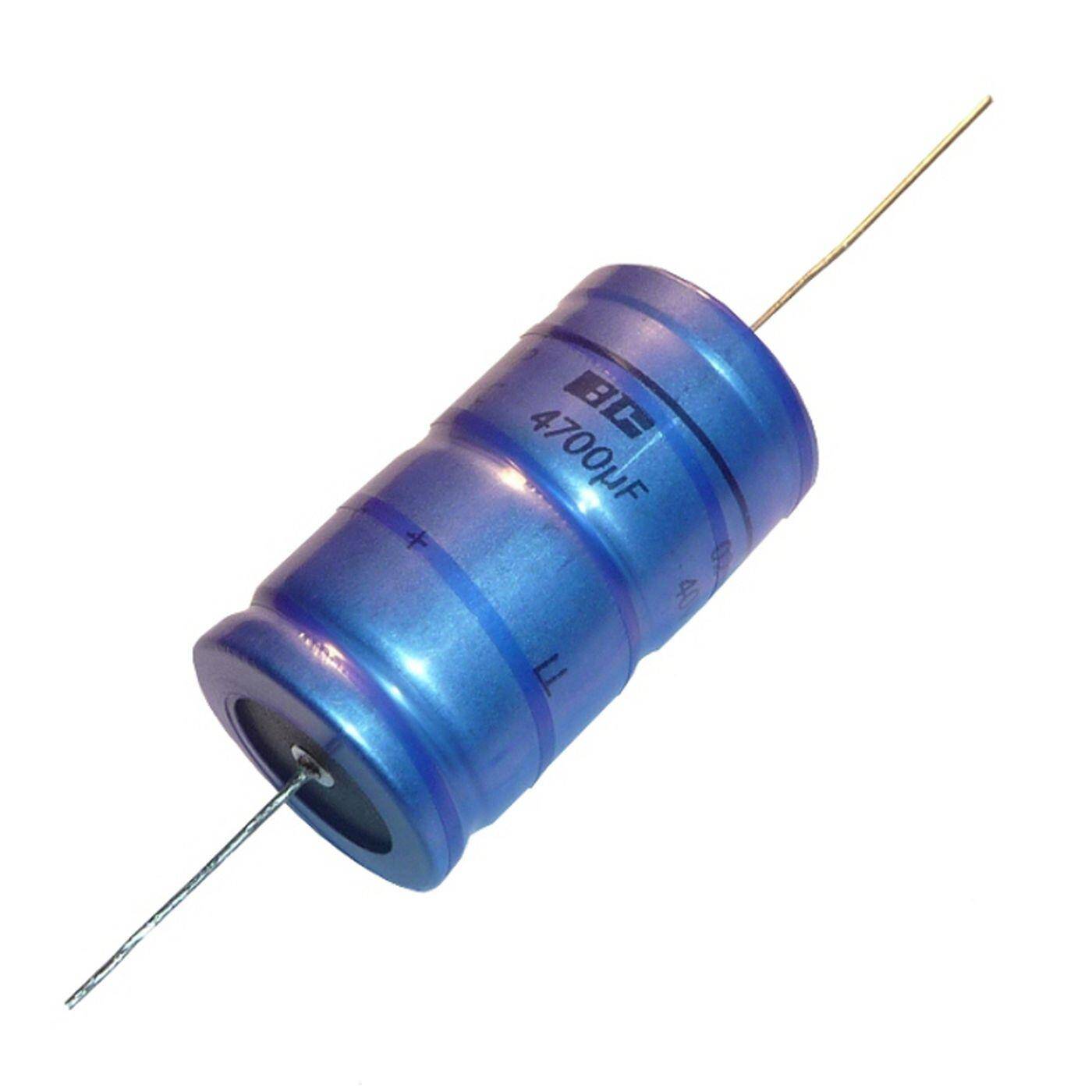

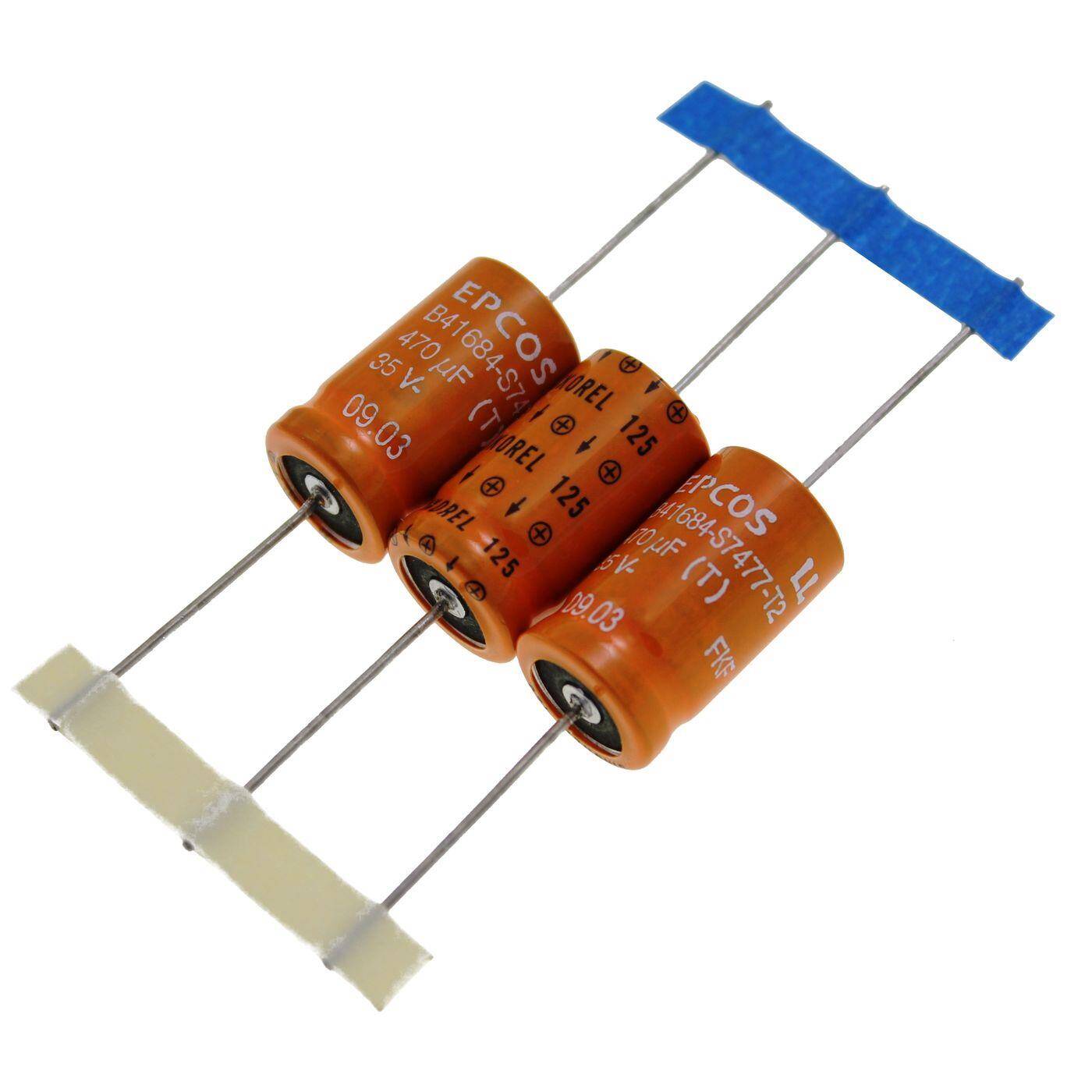

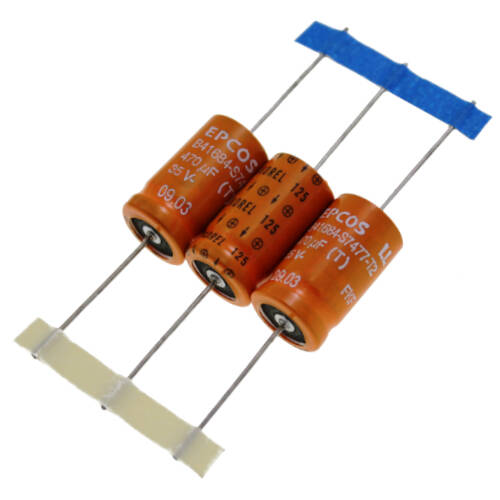

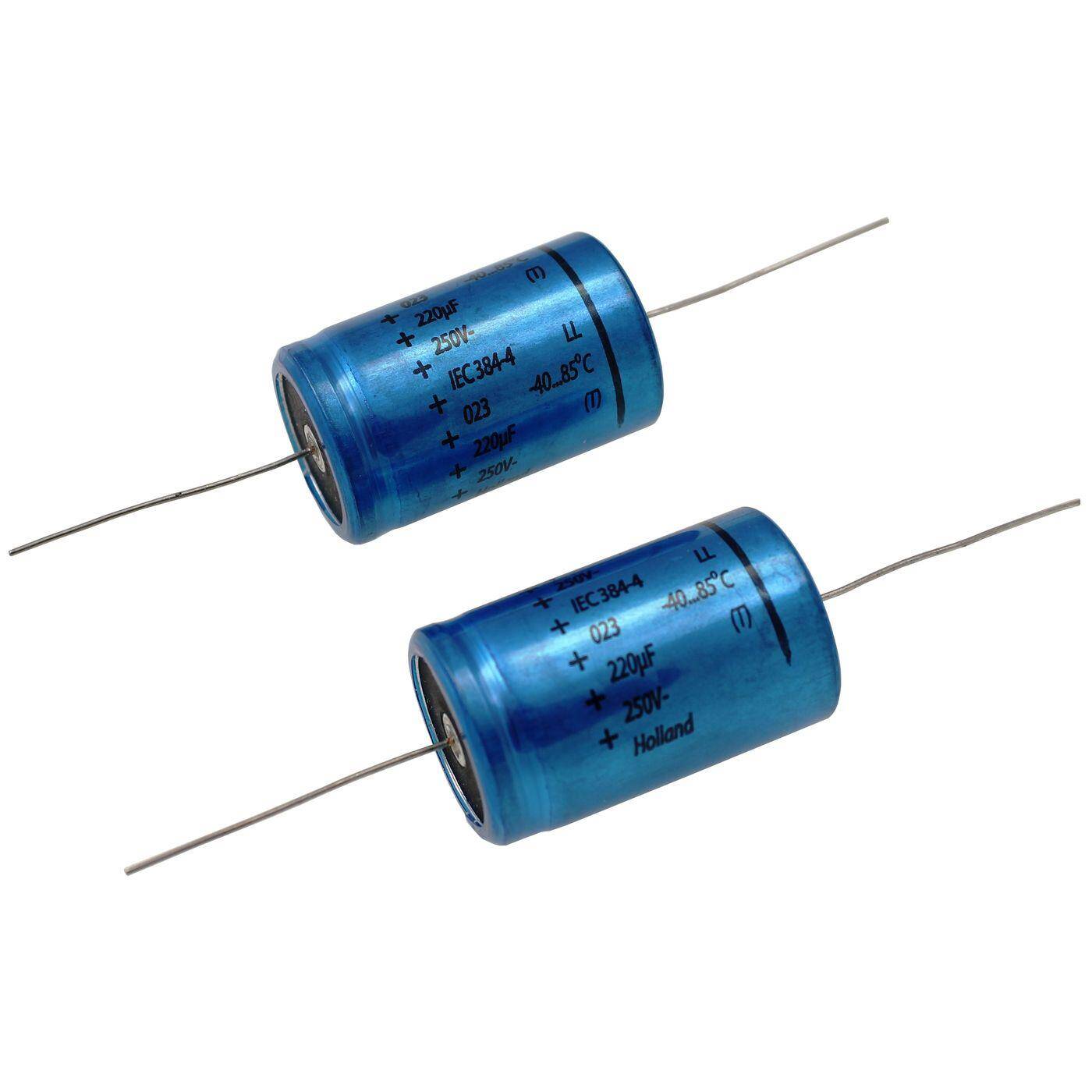

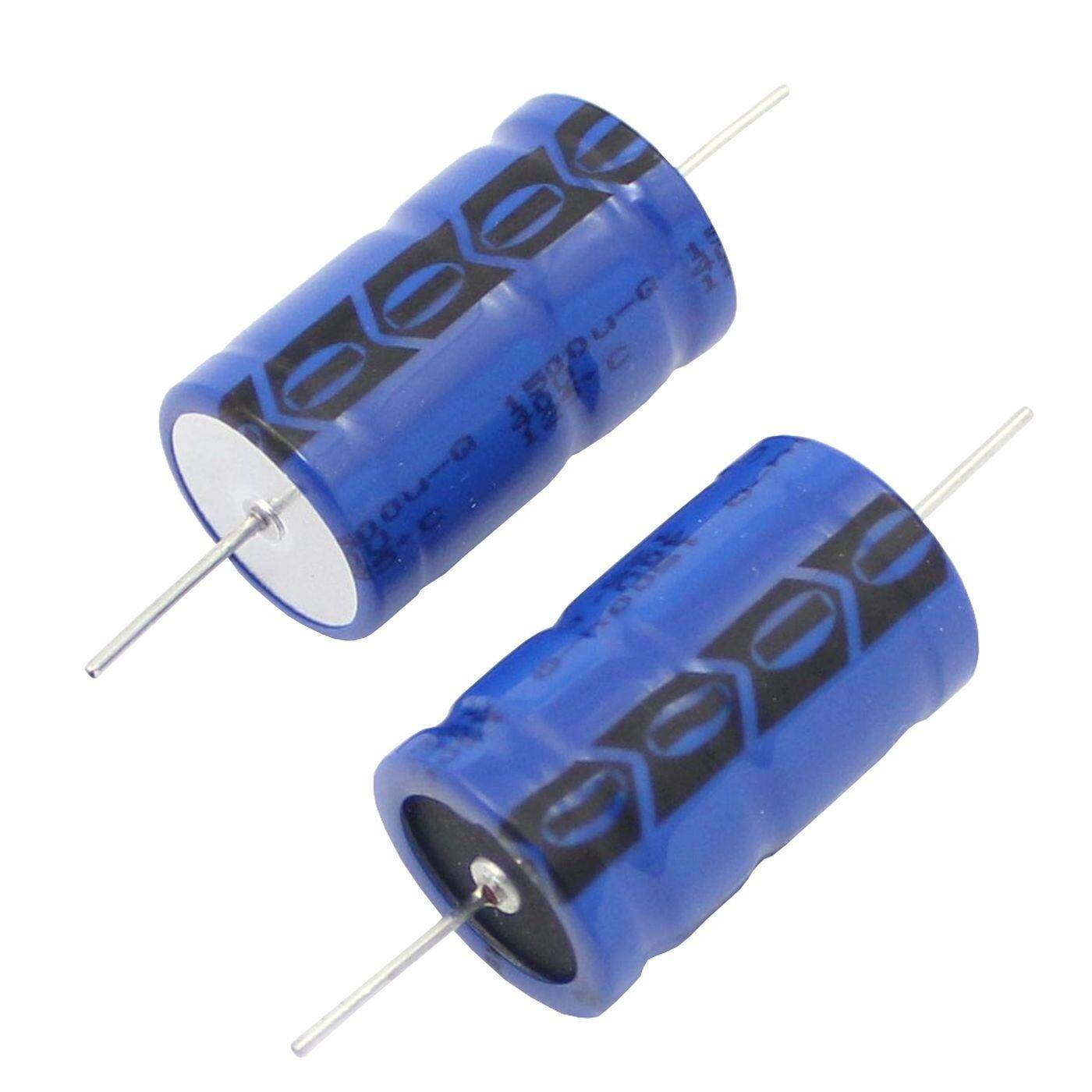

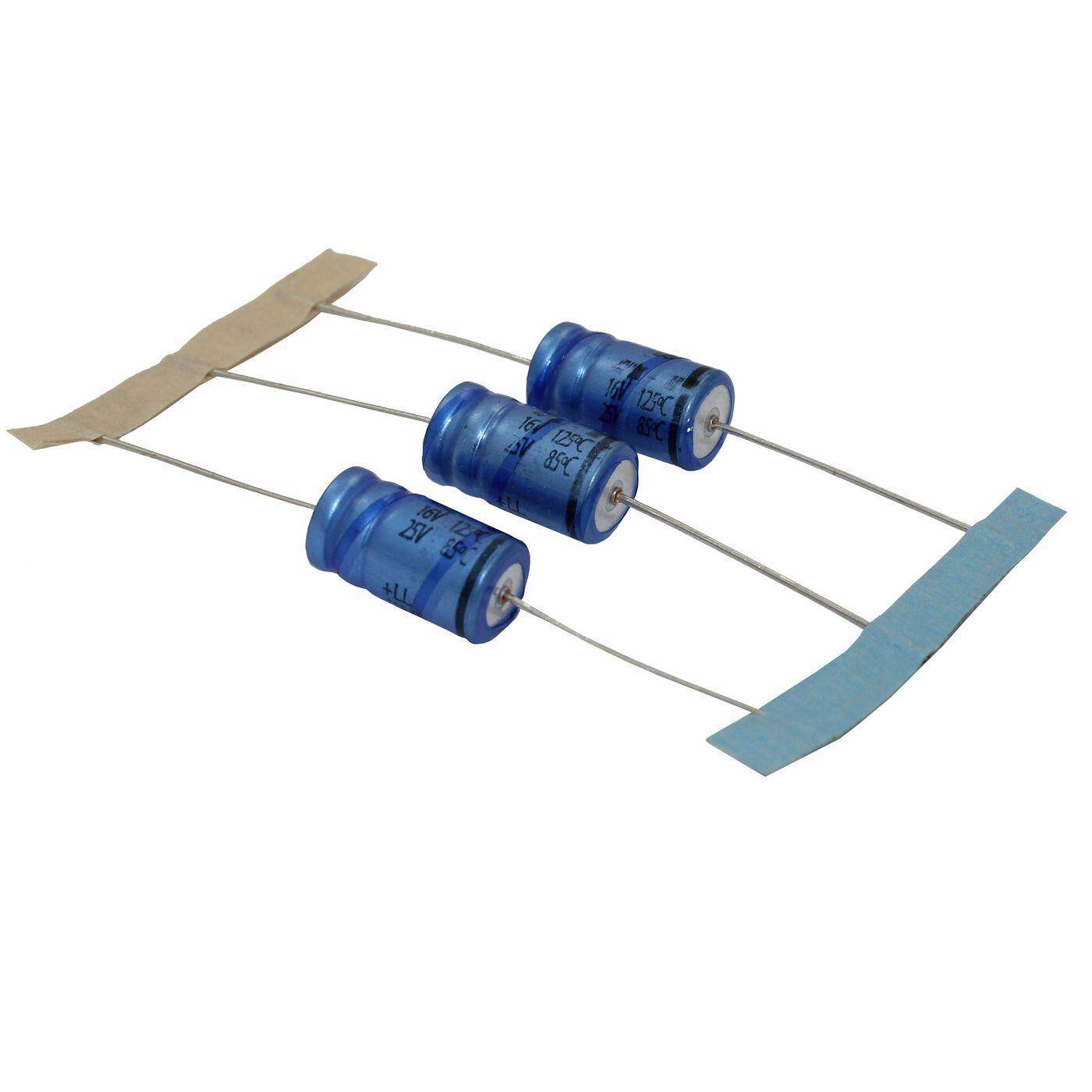

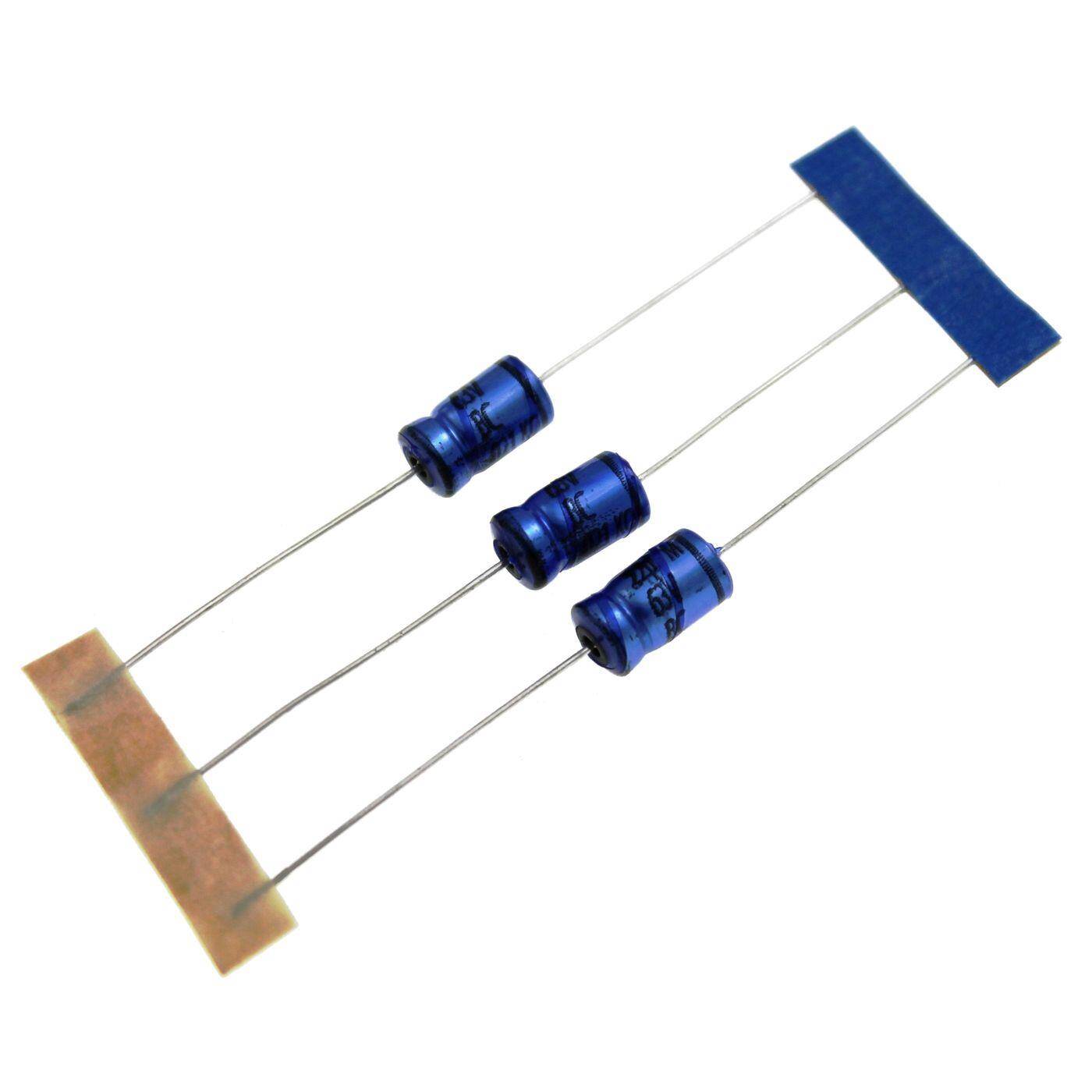

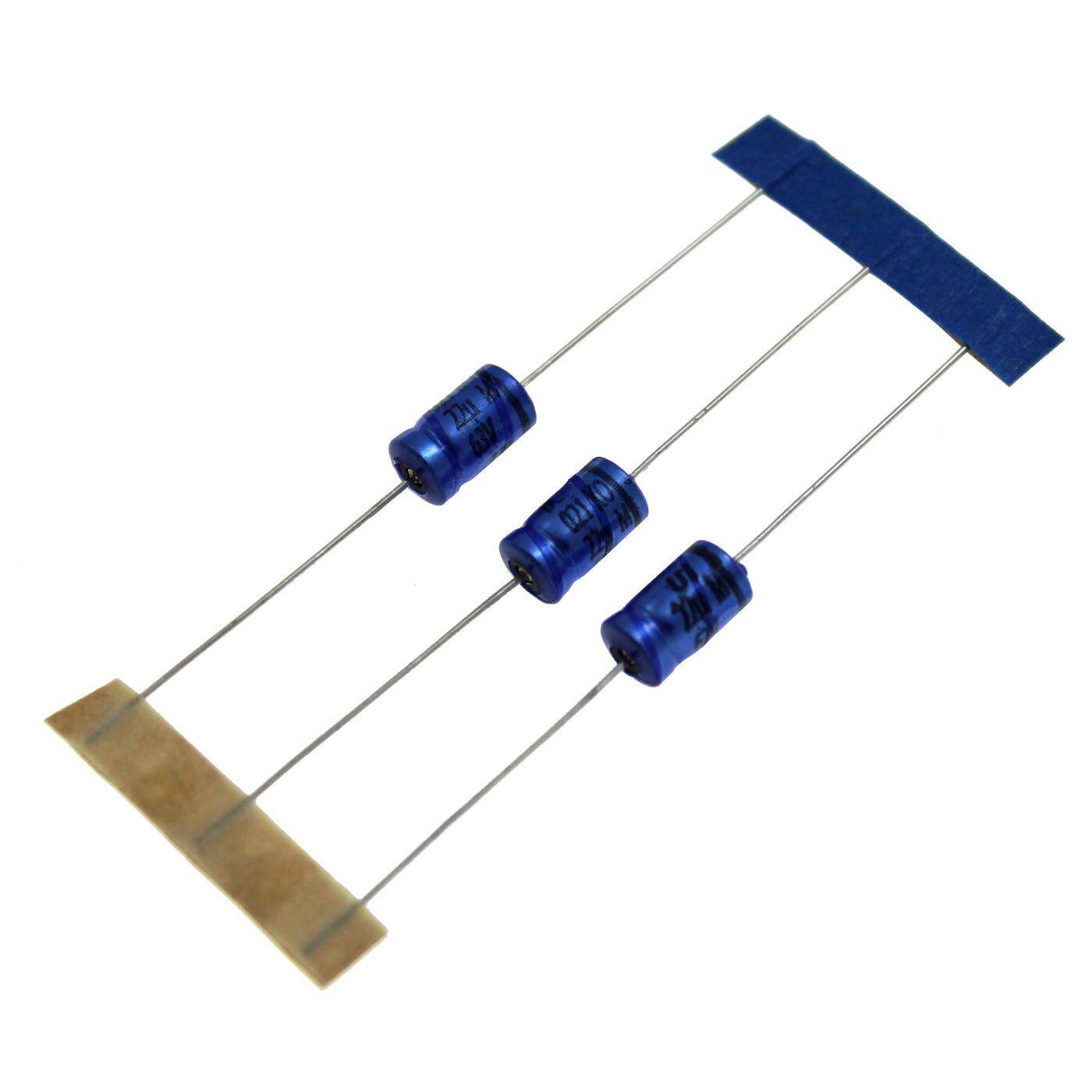

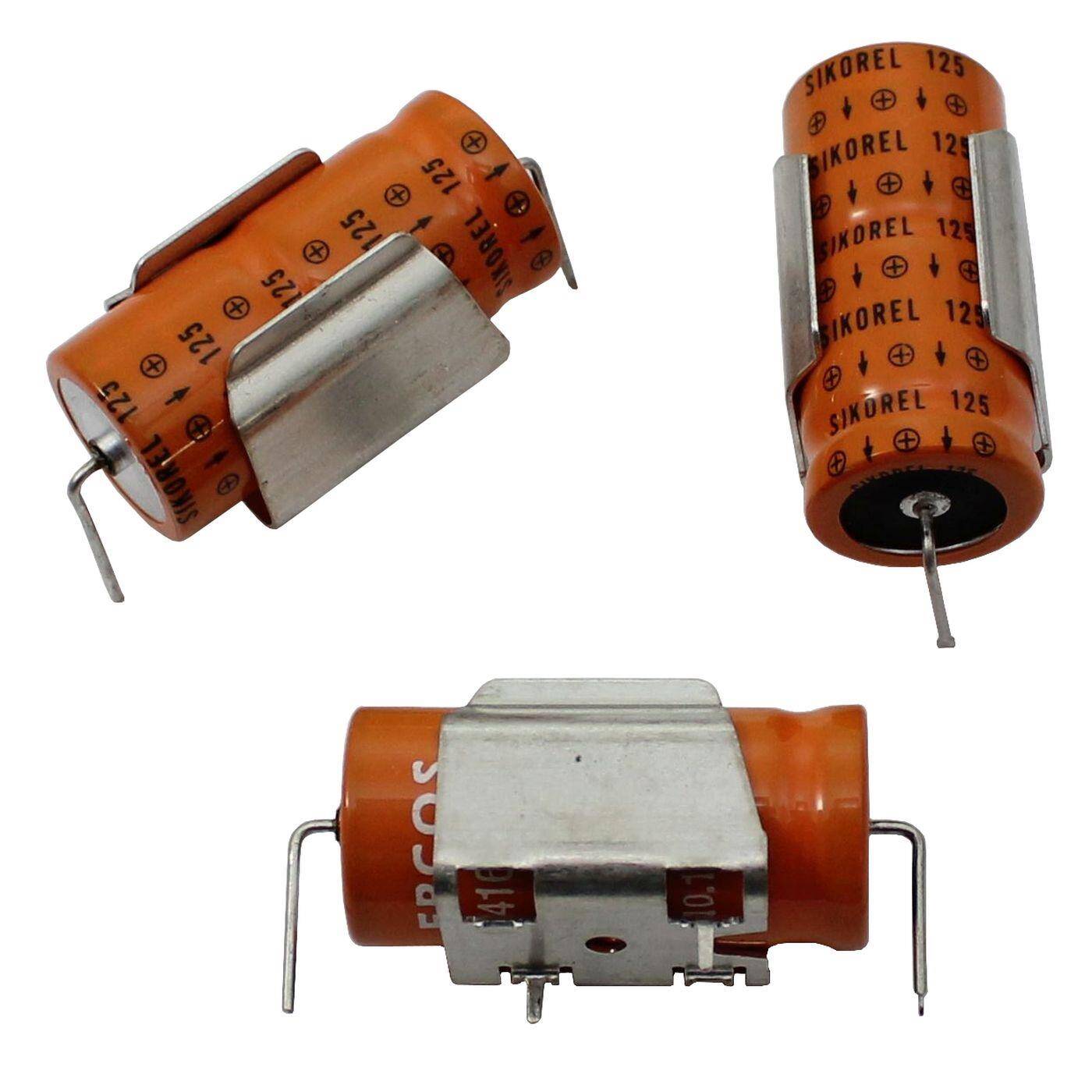

Axial
Axiale Kondensatoren haben Anschlussstifte an beiden Enden des Zylinders. Diese Bauform ist ideal für Anwendungen, bei denen eine flexible Montagemöglichkeit und eine platzsparende Installation erforderlich sind.
Axiale Elektrolyt Kondensatoren decken ein breites Kapazitätsspektrum ab von 10 Mikrofarad (µF) bis zu 2.200 Mikrofarad (µF).

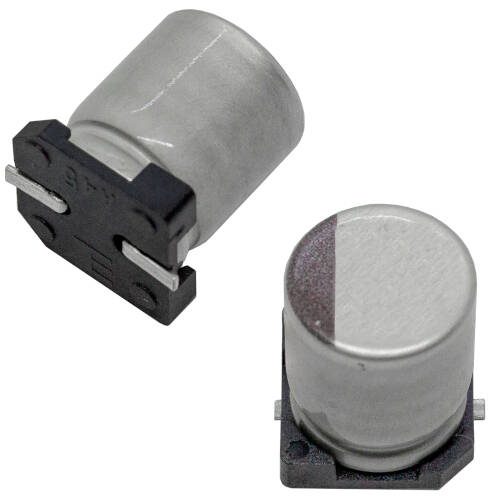

SMD (Surface Mount Device)
SMD-Kondensatoren haben keine Anschlussstifte, sondern Kontaktflächen, die für die Oberflächenmontage auf Leiterplatten vorgesehen sind. Diese Bauform ist besonders geeignet für kompakte und hochintegrierte elektronische Geräte.
Die Kapazitäten der SMD-Kondensatoren liegen im Bereich von 0,1 Mikrofarad (µF) bis zu 6.800 Mikrofarad (µF).
Elektrolytkondensatoren von IT-Tronics sind dank ihres breiten Spektrums an Kapazitäten für Anwendungen von Niederspannungsgeräten bis hin zu Hochspannungsanwendungen geeignet. Setzen Sie auf die Qualität unserer namhaften Hersteller.
Elektrolyt Kondensatoren - günstig kaufen im Angebot - bei IT-Tronics
Elektrolyt Kondensatoren kaufen - jetzt günstig im IT-Tronics Shop! Elko ✓ Elko Kondensatoren ✓ Elektrolytkondensatoren ✓ Kondensator Elektrolyt ✓ axial ✓ radial ✓ SMD ✓.
Elektrolytkondensatoren von IT-Tronics stehen für hohe Qualität, Zuverlässigkeit und Vielseitigkeit. Entdecken Sie die umfassende Auswahl an Kondensatoren von IT-Tronics, darunter Folien Kondensatoren, Keramik Kondensatoren, Motor Kondensatoren, Tantal Kondensatoren und spezielle Kondensatoren für besondere Anwendungen.
Noch Fragen zu unseren Elektrolyt Kondensatoren? Unser fachkundiges Team steht Ihnen gerne telefonisch unter 09099 - 9988010 oder per E-Mail zur Verfügung und unterstützt Sie bei der Auswahl des passenden Kondensators. Dank unseres effizienten Logistiksystems garantieren wir eine zügige Bearbeitung und Versendung Ihrer Bestellungen.
