Der Motorkondensator - Anlauf- und Betriebsunterstützung für den Elektromotor

Der Motorkondensator, nicht zu verwechseln mit dem Kondensatormotor, wird als Anlaufkondensator und Betriebskondensator im Wechselstrommotor bzw. Drehstrommotor und verbessert den Anlauf und die Leistung des Motors. Motorkondensatoren sind entscheidend für den effizienten Betrieb von Elektromotoren - ohne sie könnten viele Elektromotoren nicht ordnungsgemäß starten oder laufen.

• Was ist ein Motorkondensator und wie funktioniert er?
• Was ist der Unterschied zwischen Motorkondensator und Kondensatormotor?
• Welche Typen Motorkondensatoren gibt es?
• Wie ist ein Motorkondensator aufgebaut?
• Wo werden Motorkondensatoren verwendet?
• Was ist die Steinmetzschaltung?
• Welche Auswahlkriterien sind bei Motorkondensatoren wichtig?
• Wie erfolgt die Berechnung von einem Motorkondensator?

Lesen Sie in unserem Ratgeber über die verschiedenen Typen der Motorkondensatoren und deren Aufbau und Funktionsweise und was es beim Motorkondensator bei der Auswahl zu beachten gibt.

Was ist ein Motorkondensator und wie funktioniert er?

Motorkondensatoren sind elektronische Bauteile, die in Wechselstrommotoren verwendet werden, um die Phasenverschiebung zwischen Strom und Spannung zu erzeugen oder zu verbessern. Ein Drehstrommotor funktioniert, weil der Dreiphasen-Wechselstrom, auch Drehstrom genannt, im Elektromotor ein rotierendes Magnetfeld erzeugt. Die drei Phasen des Stroms sind jeweils um ein Drittel zueinander verschoben.

Diese Phasenverschiebung ist notwendig für den Betrieb des Elektromotors und kann mit einer einphasigen Spannung nicht erreicht werden, da in einem reinen Einphasensystem dieses Drehfeld nicht vorhanden ist. Um dennoch ein rotierendes Feld zu erzeugen, wird beim Einphasen-Wechselstrommotor ein Kondensator eingesetzt, der die nötige Phasenverschiebung im Motor herstellt - der Motorkondensator.

Der Motorkondensator erzeugt die künstliche Phasenverschiebung zwischen der Hauptwicklung und einer Hilfswicklung. Der Einphasenstrom wird durch diese Phasenverschiebung in zwei Phasen geteilt, die durch die zeitliche Verschiebung ein rotierendes Magnetfeld im Stator entstehen lassen und den Motor in Gang setzt.

Motorkondensatoren sind somit entscheidend für den effizienten Betrieb von Einphasenmotoren und werden häufig in industriellen Anwendungen und Haushaltsgeräten eingesetzt, ob zur Reparatur und Wartungszwecken, bei der Neuinstallation oder zum Einsatz in der Steinmetzschaltung.

Was ist der Unterschied zwischen Motorkondensator und Kondensatormotor?

Der Unterschied zwischen einem Motorkondensator und einem Kondensatormotor liegt in ihrer Funktion und Anwendung:

1. Motorkondensator: Dies ist ein elektrisches Bauelement, das in Wechselstrommotoren verwendet wird, um die notwendige Phasenverschiebung zu erzeugen. Es gibt zwei Haupttypen: Anlaufkondensatoren (für den Start) und Betriebskondensatoren (für den dauerhaften Betrieb).
2. Kondensatormotor: Dies ist eine Art von Einphasenmotor, der einen oder mehrere Motorkondensatoren verwendet, um ein rotierendes Magnetfeld zu erzeugen, das den Motor antreibt.

Der Motorkondensator ist ein Bauteil, während der Kondensatormotor eine spezielle Motorbauart ist, die dieses Bauteil nutzt.

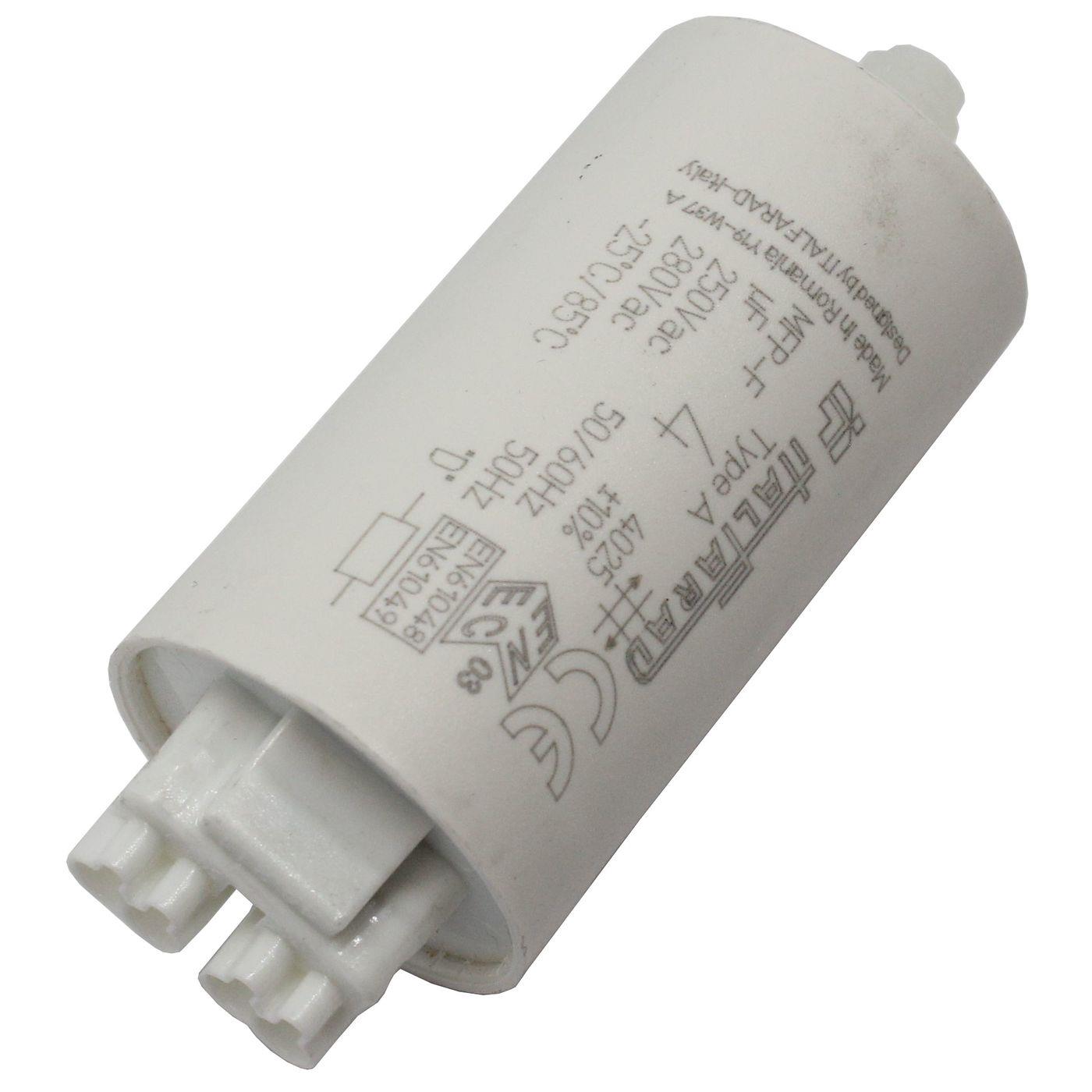

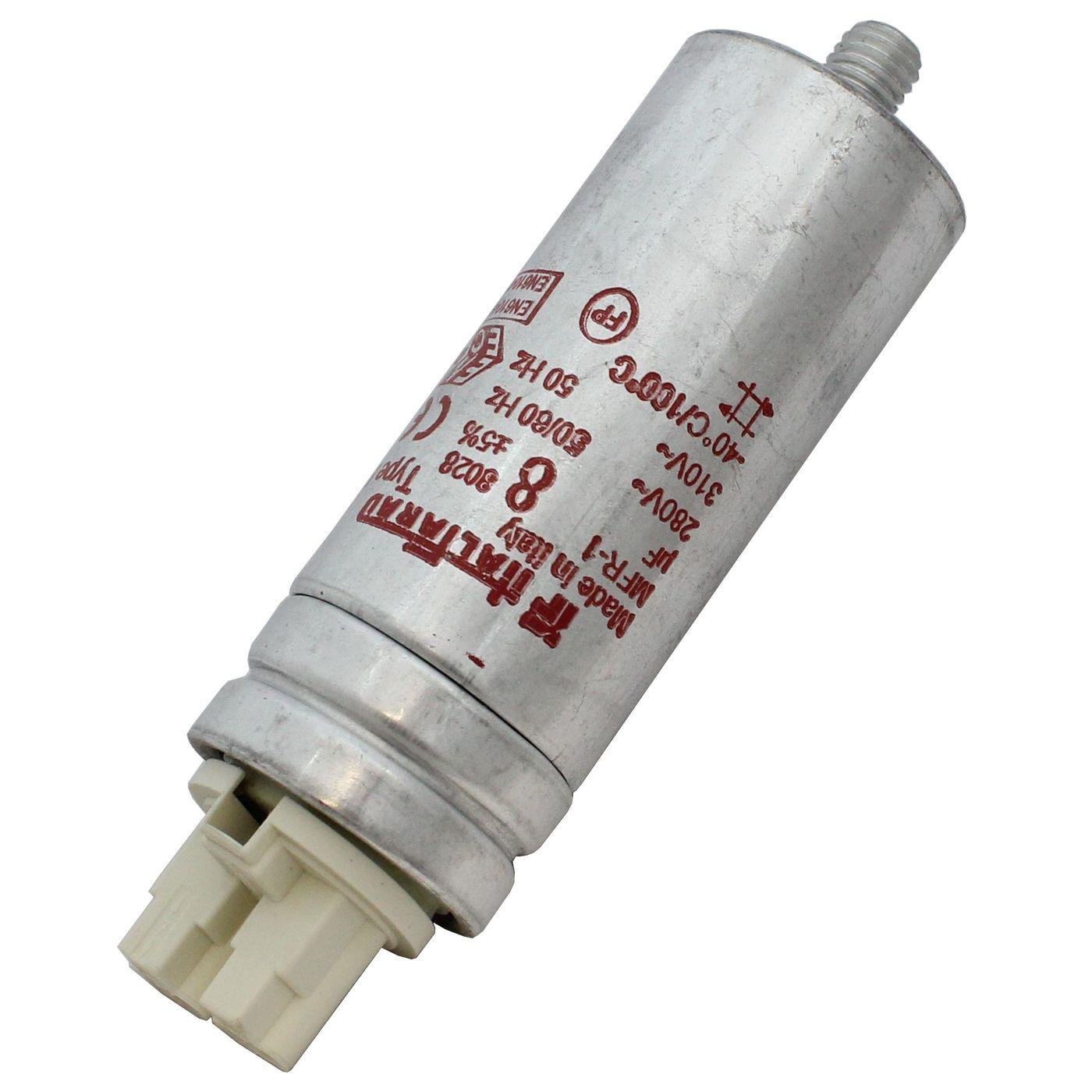

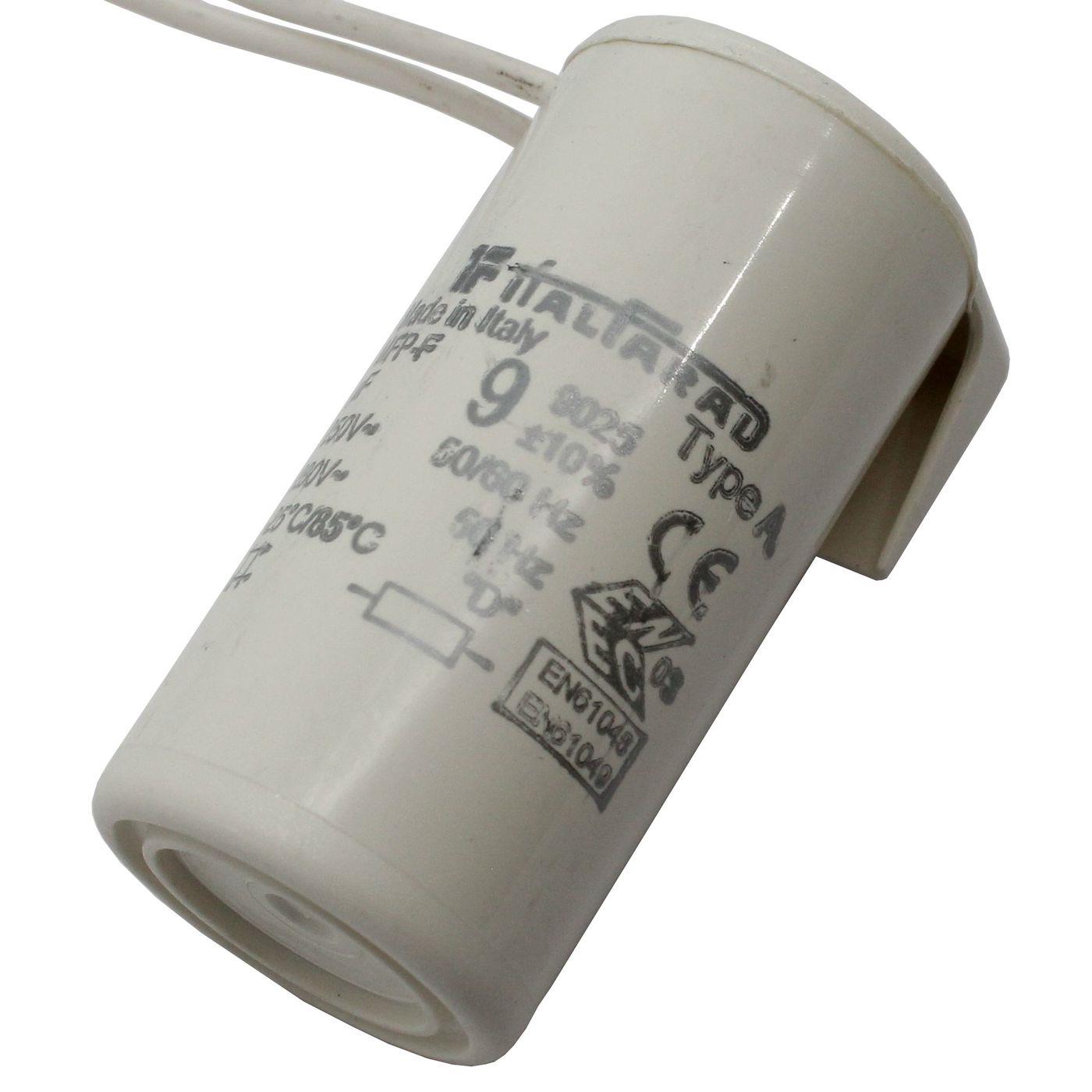

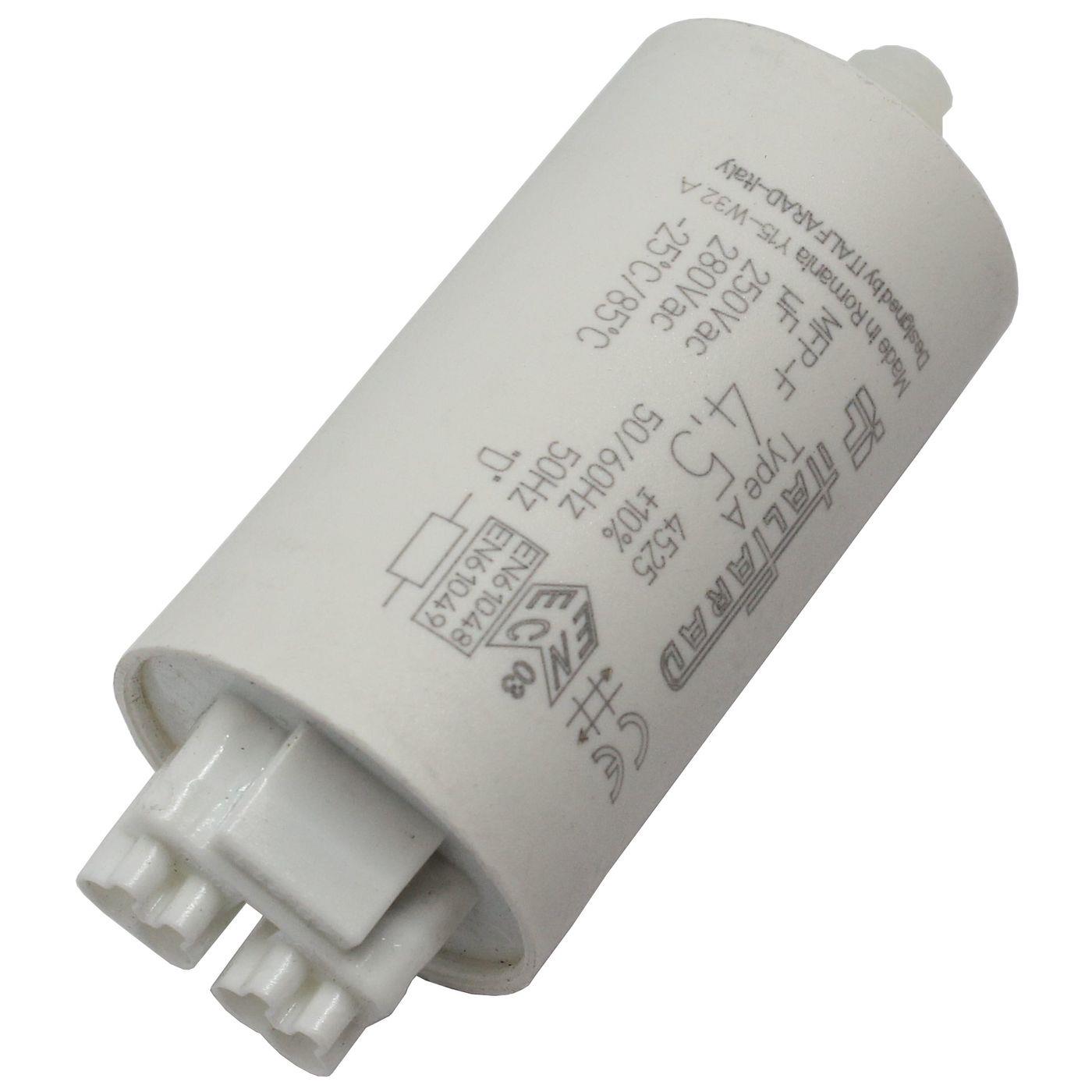

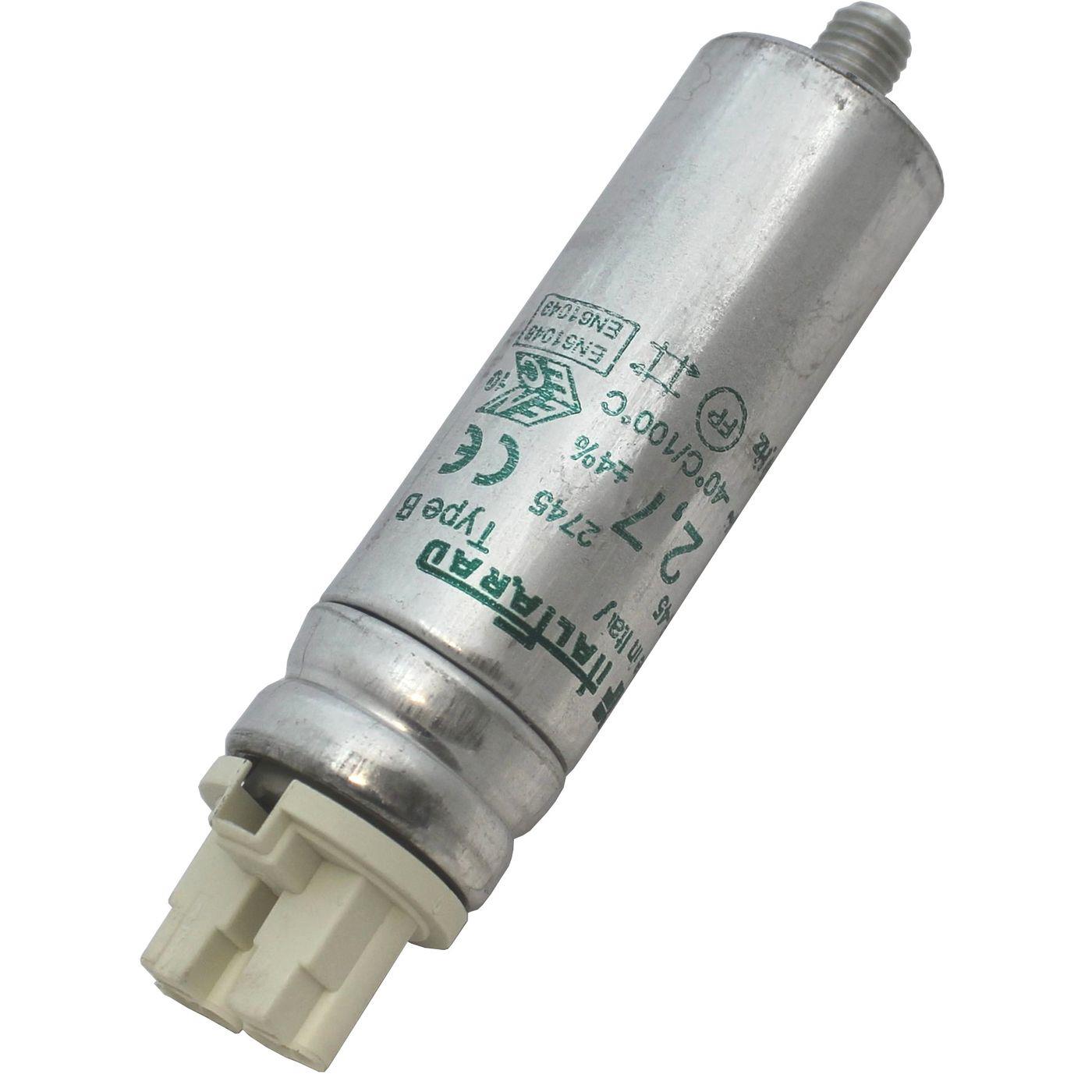

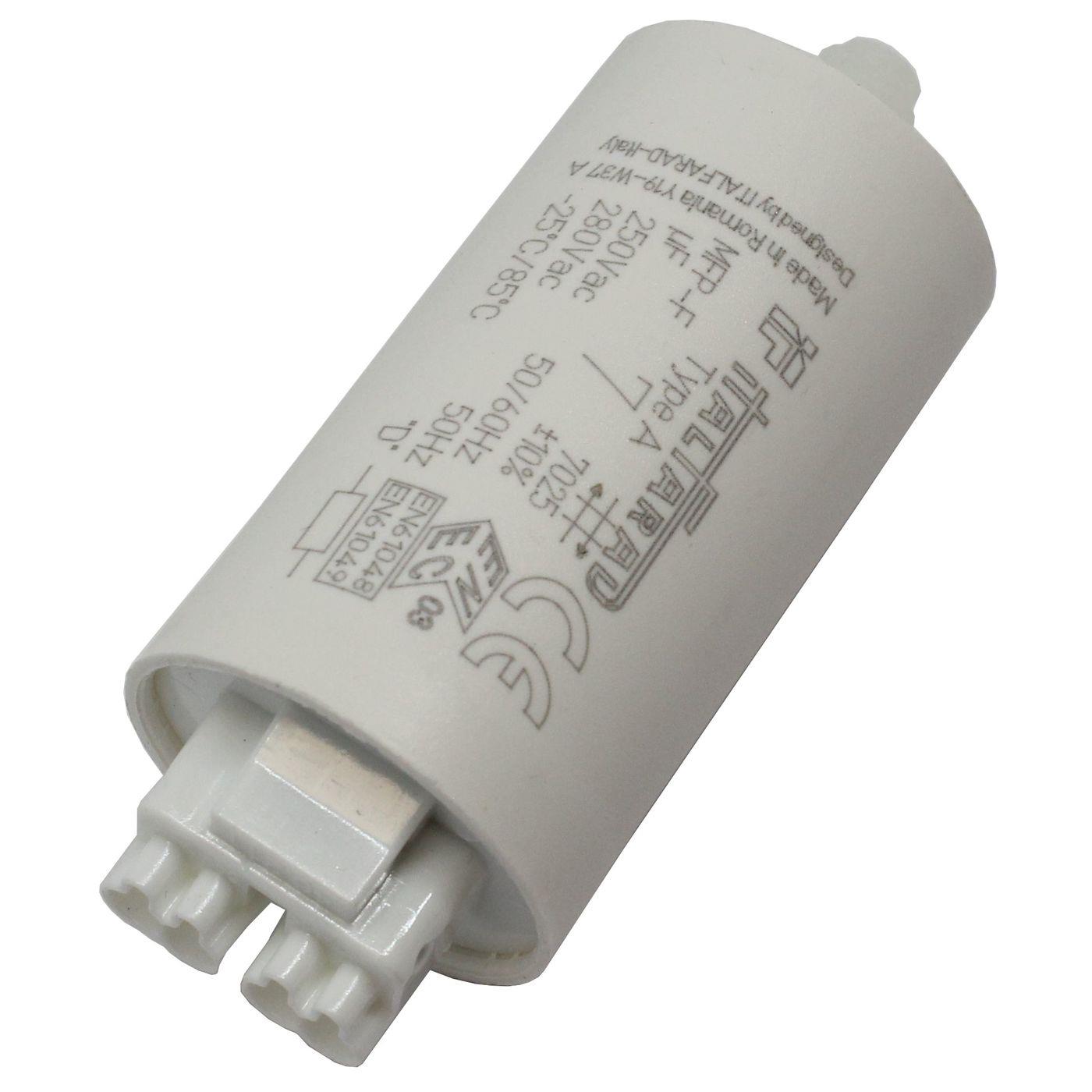

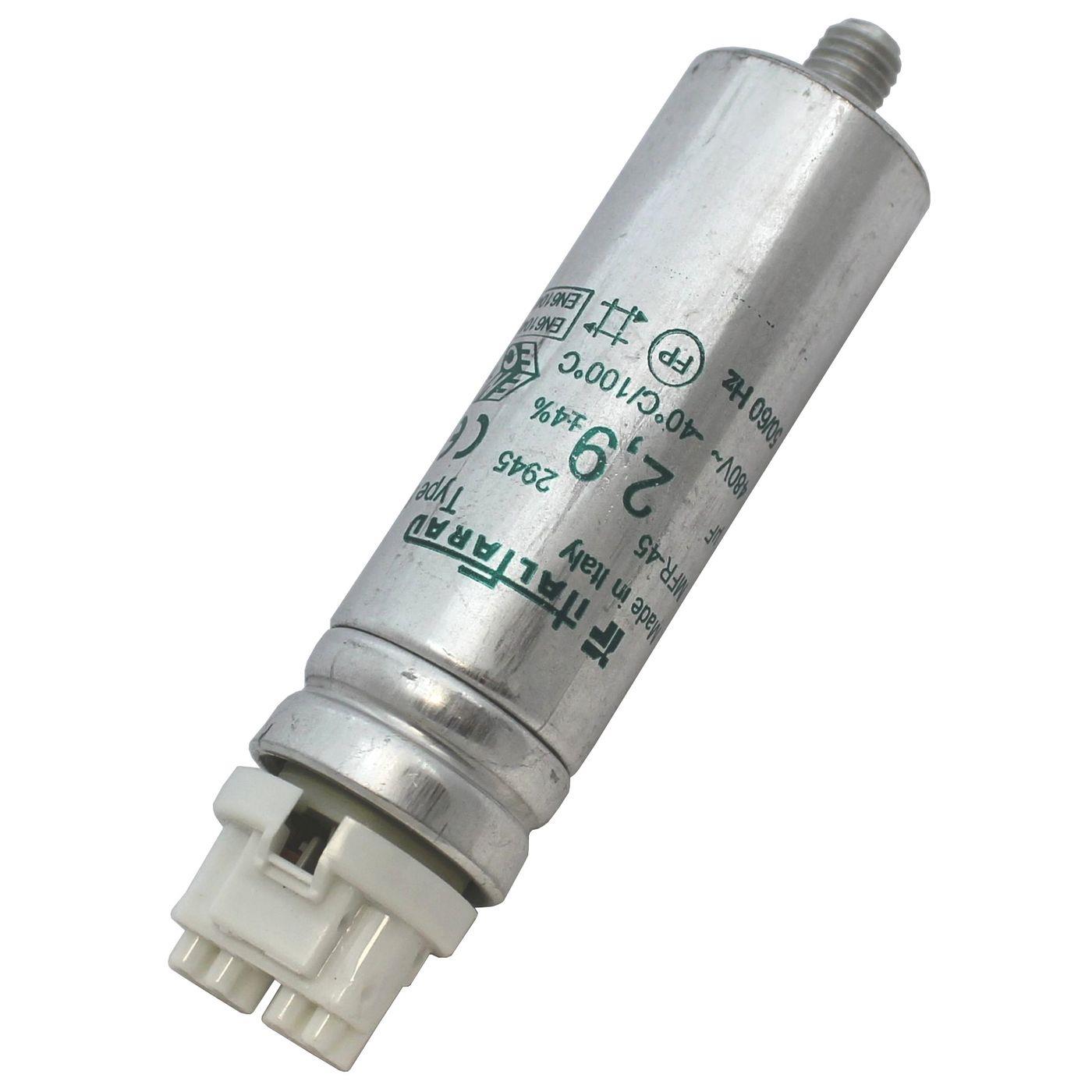

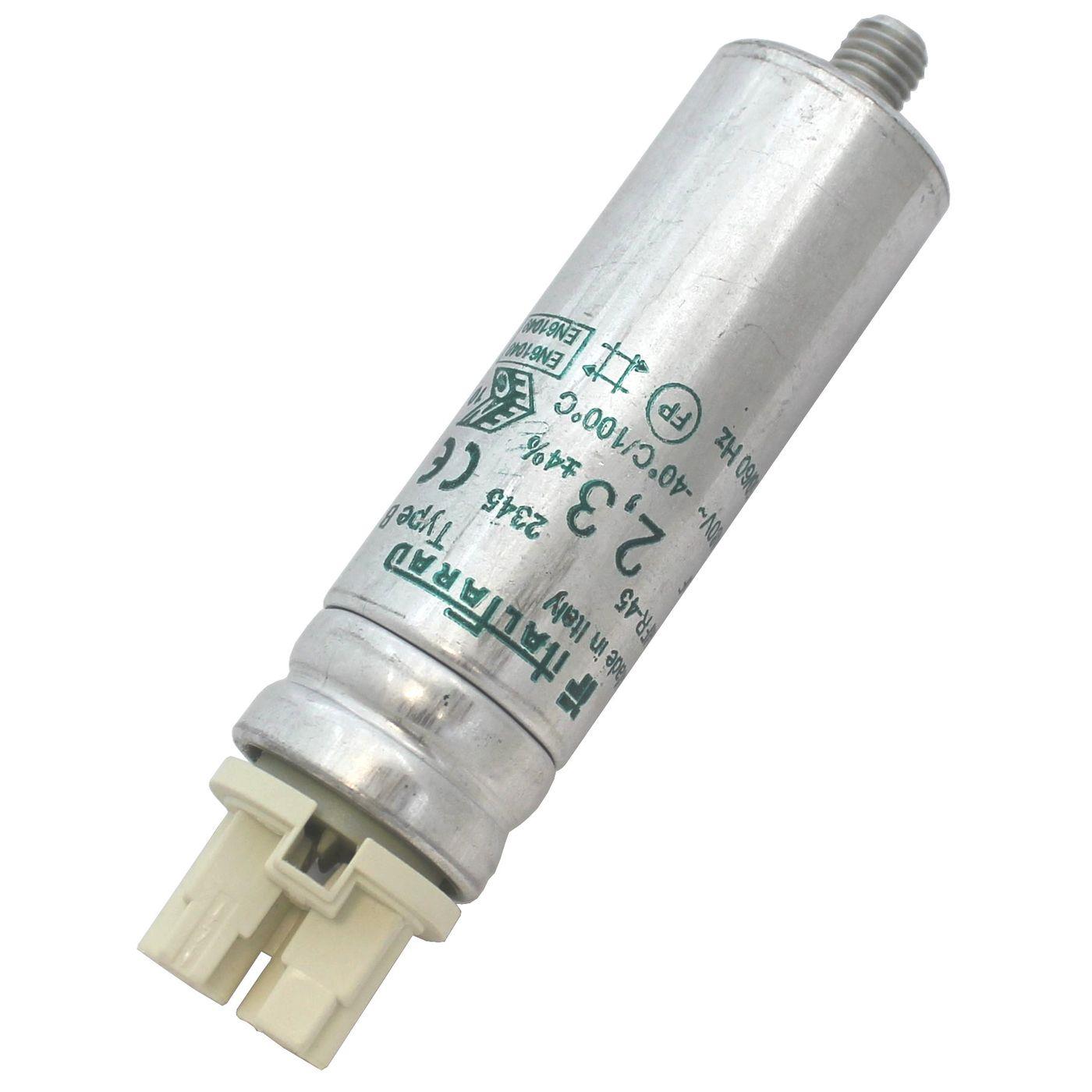

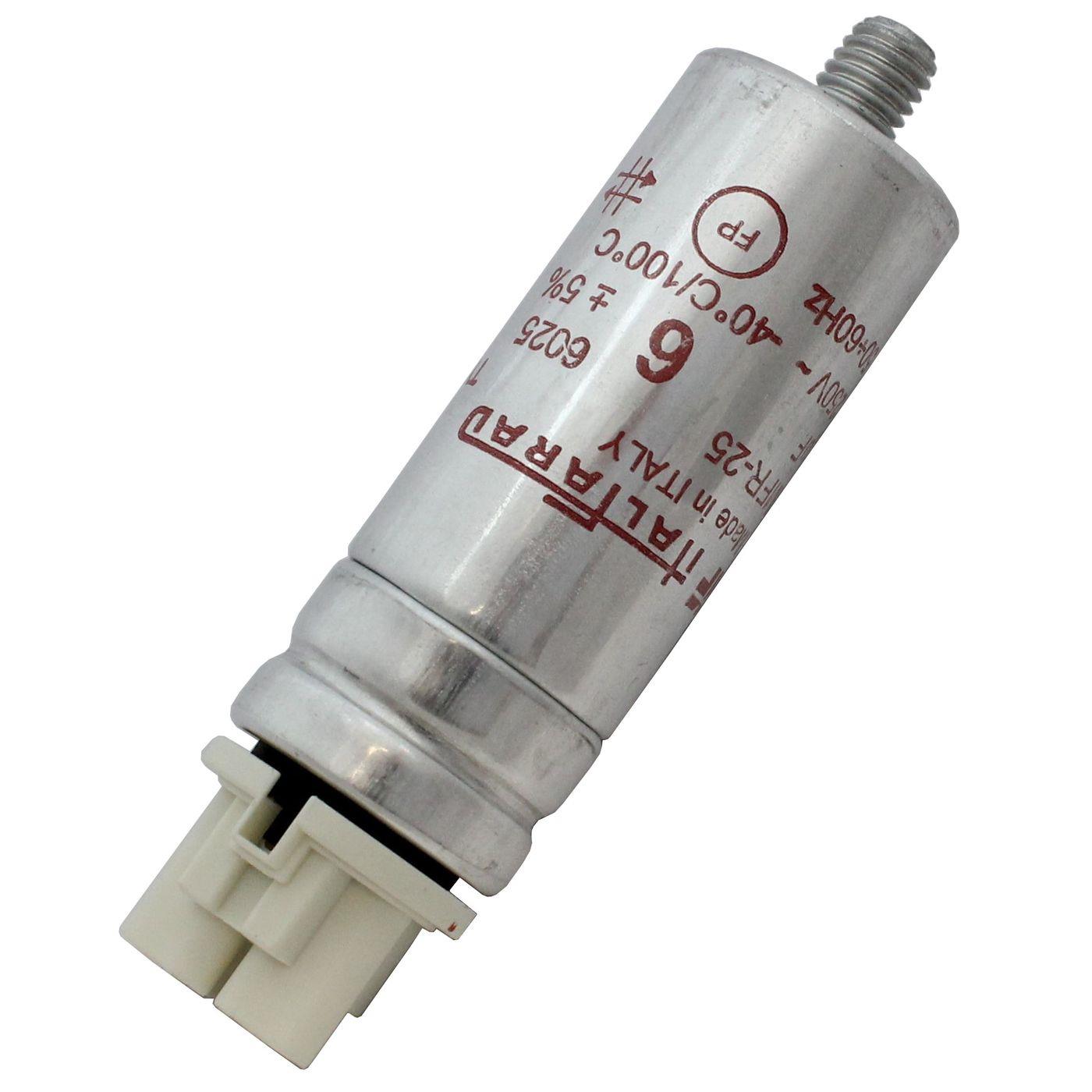

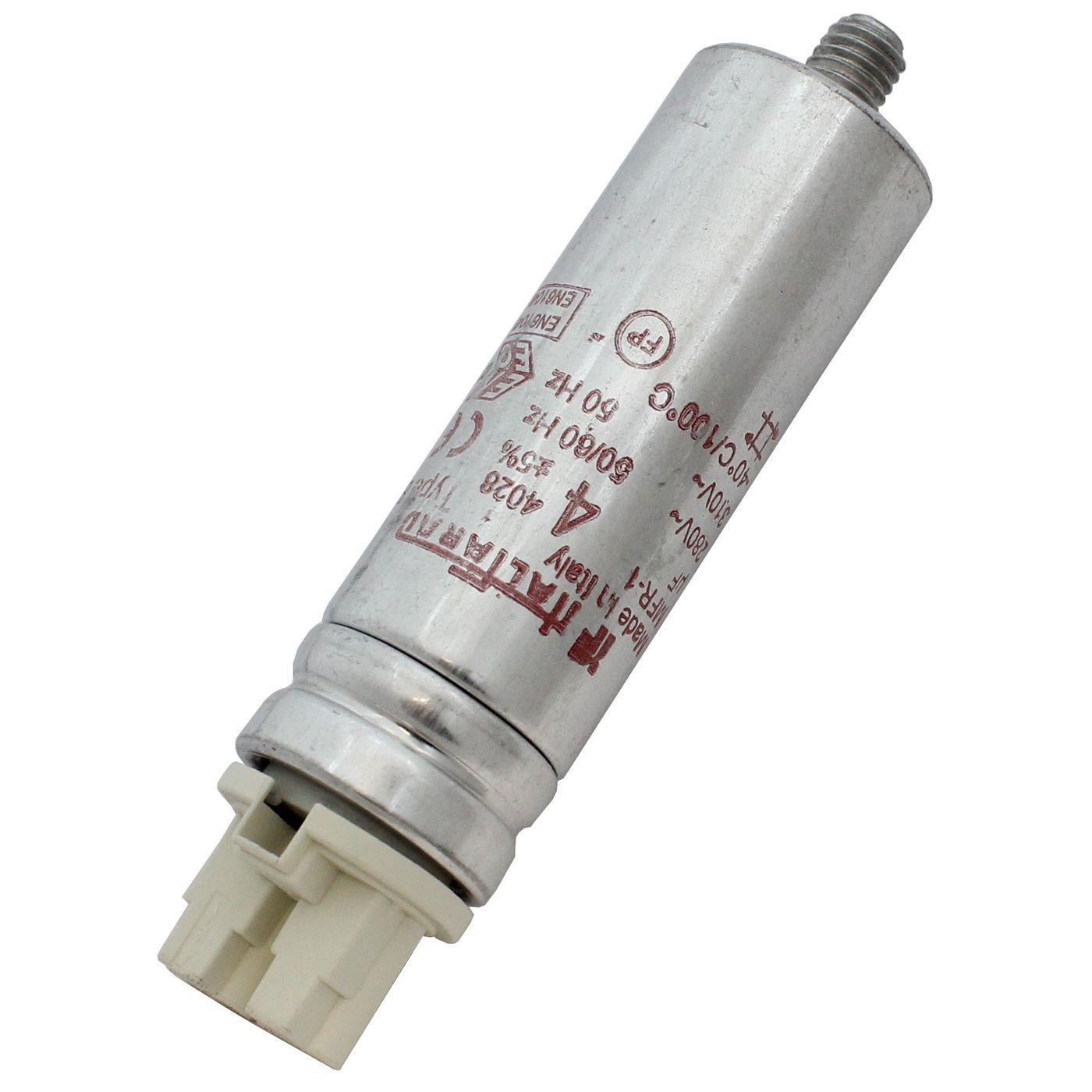

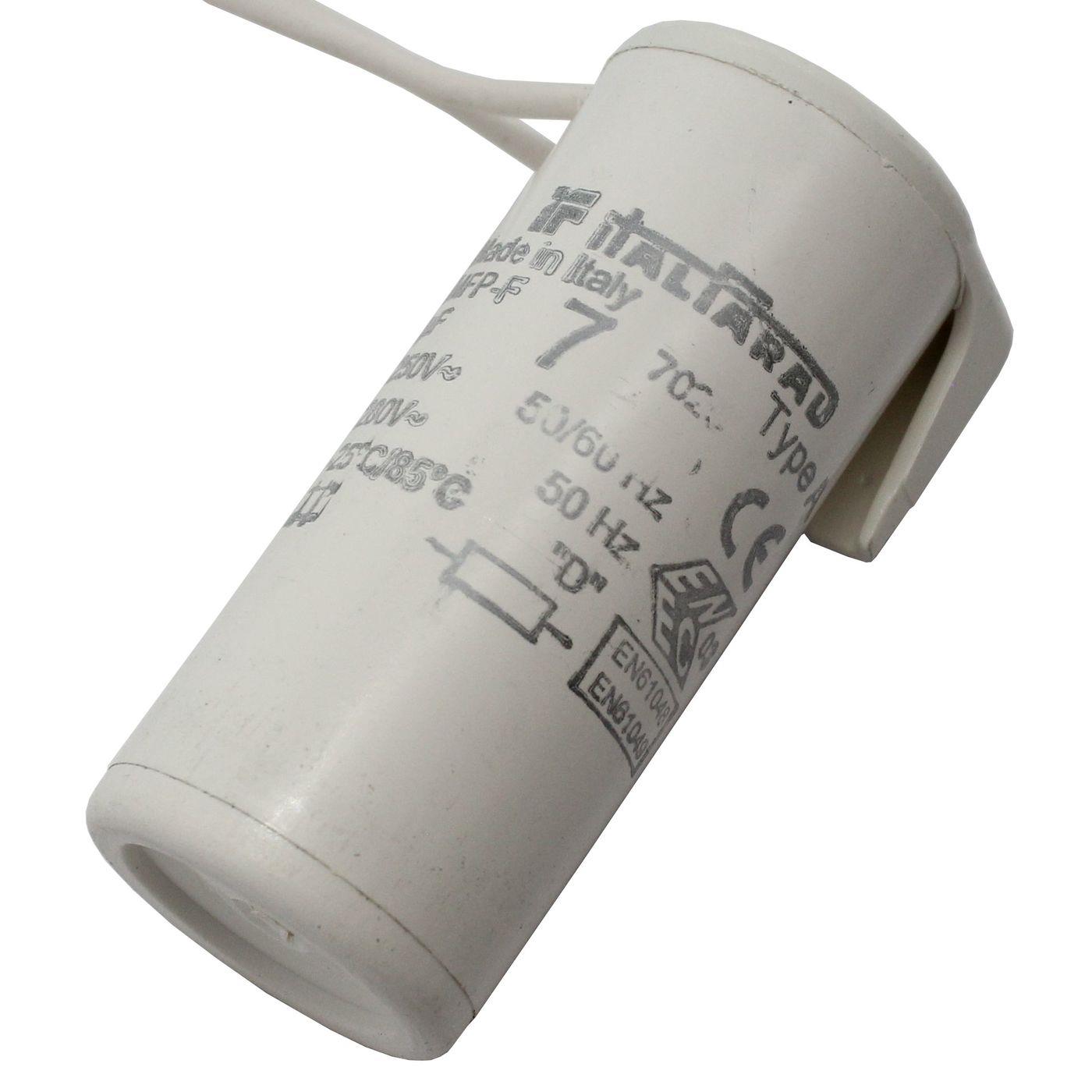

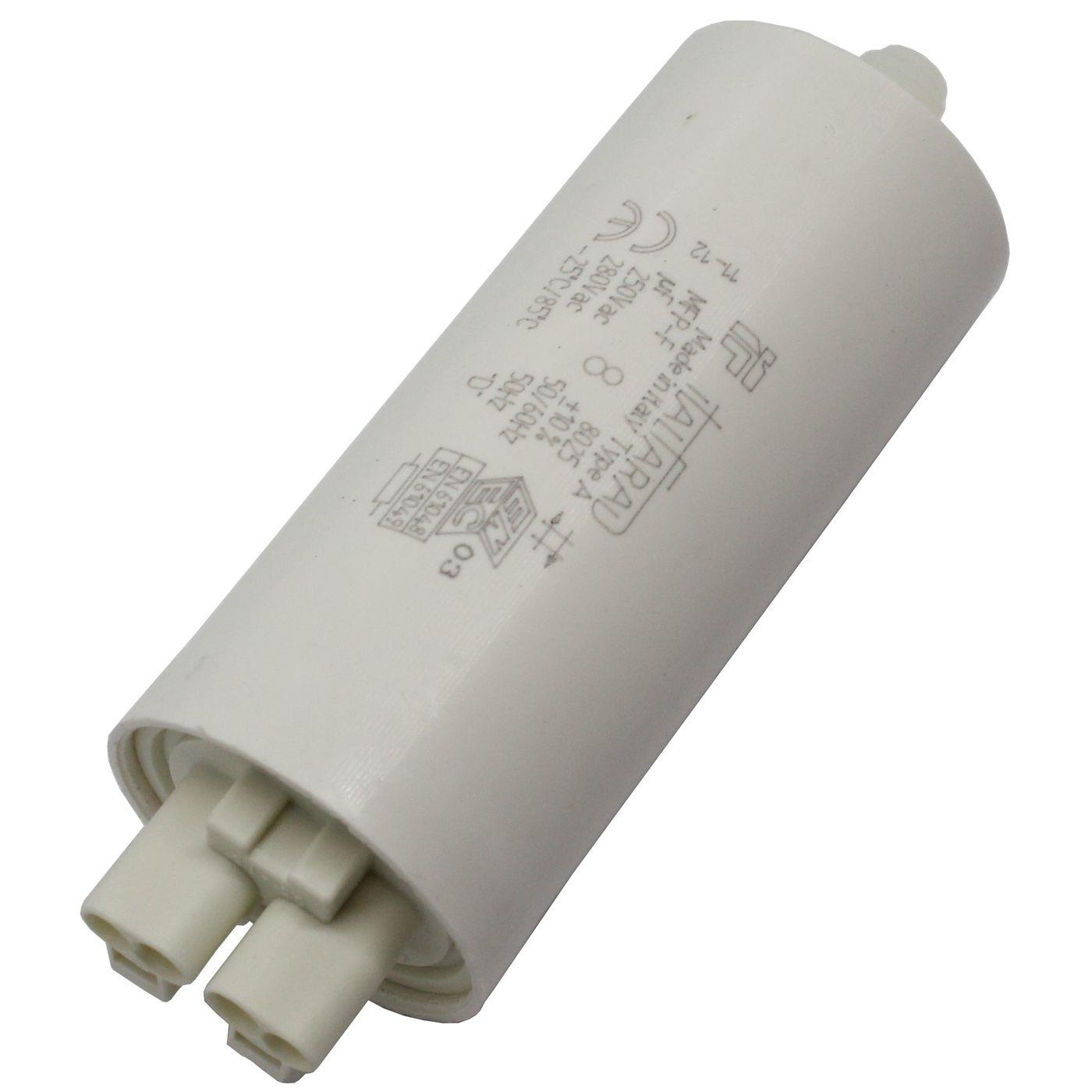

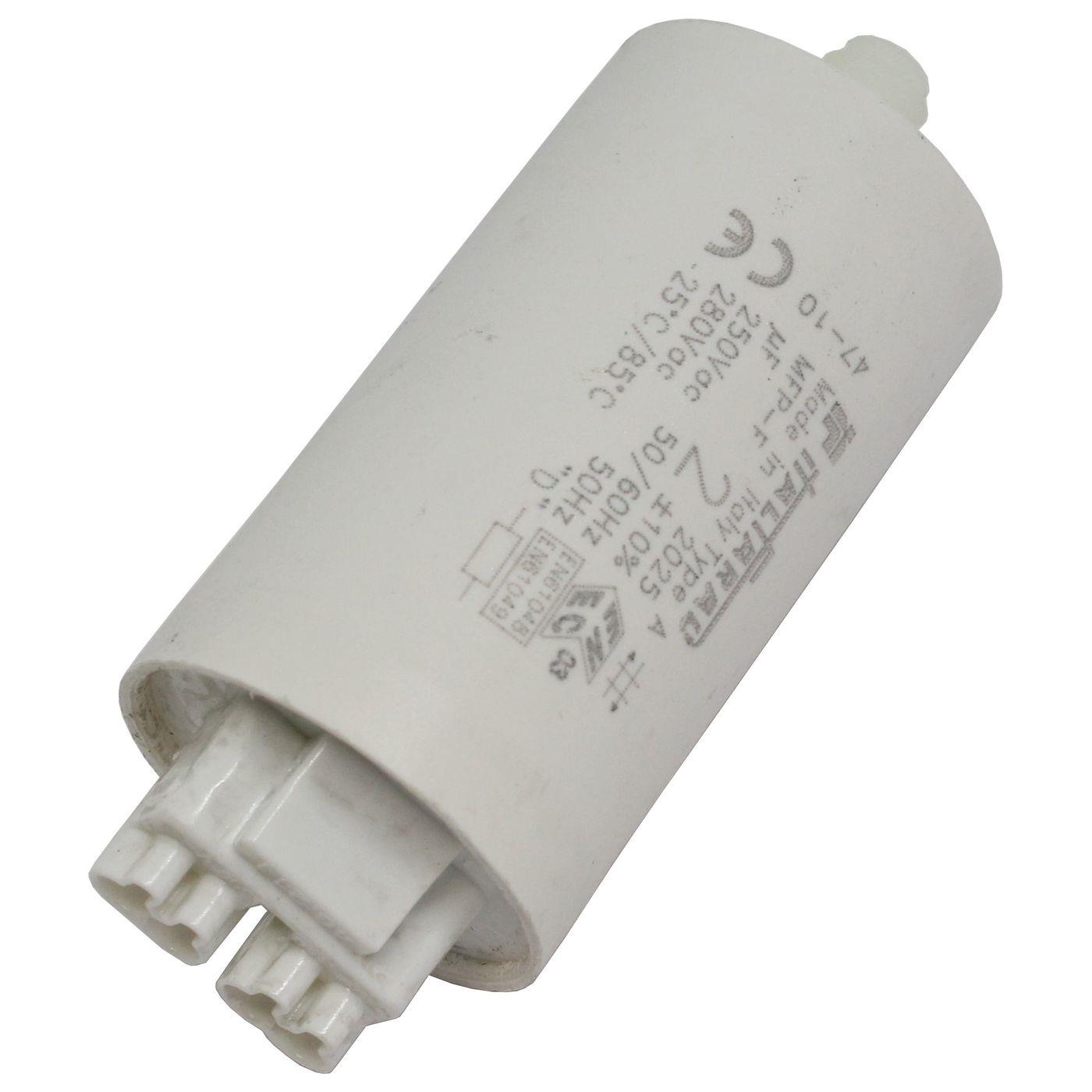

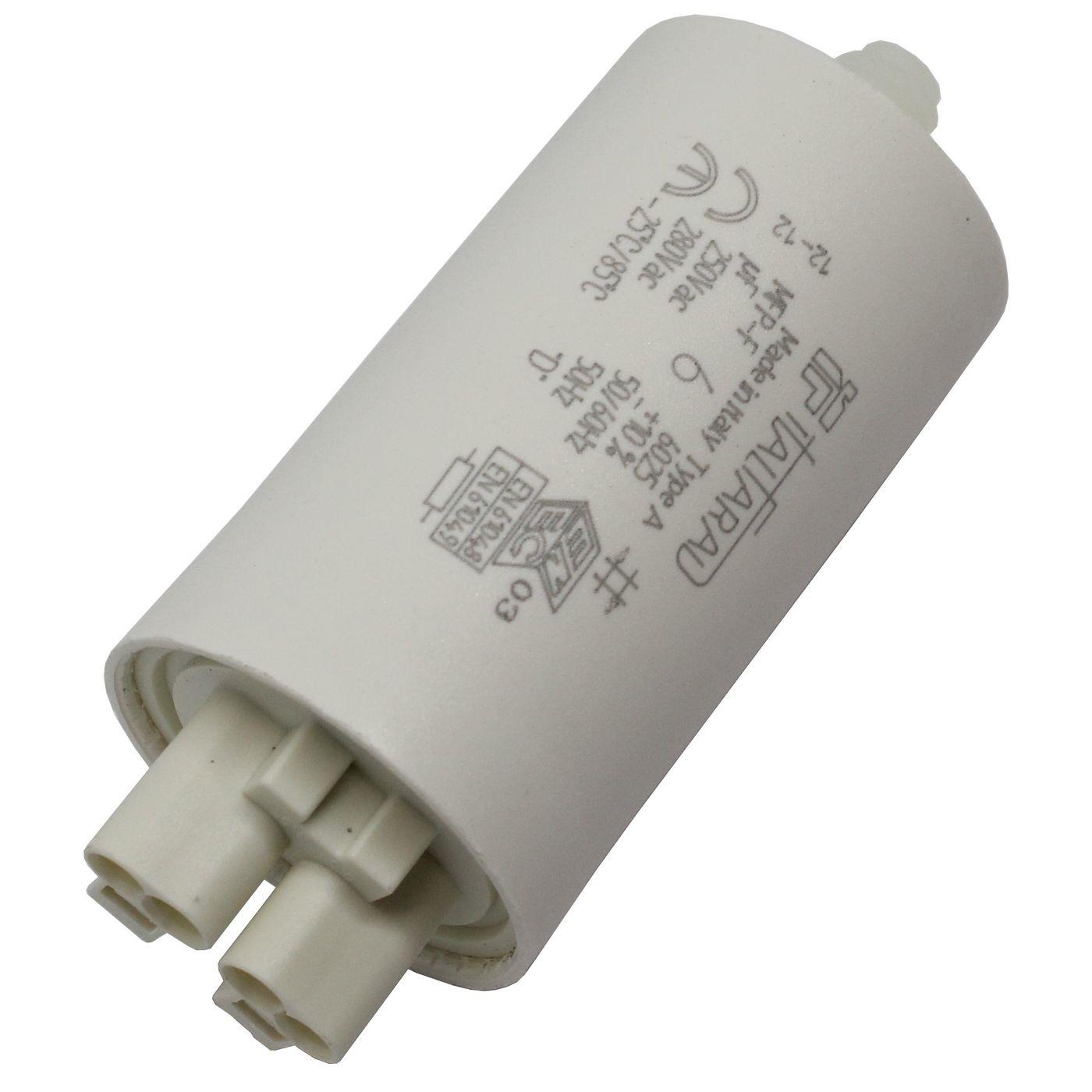

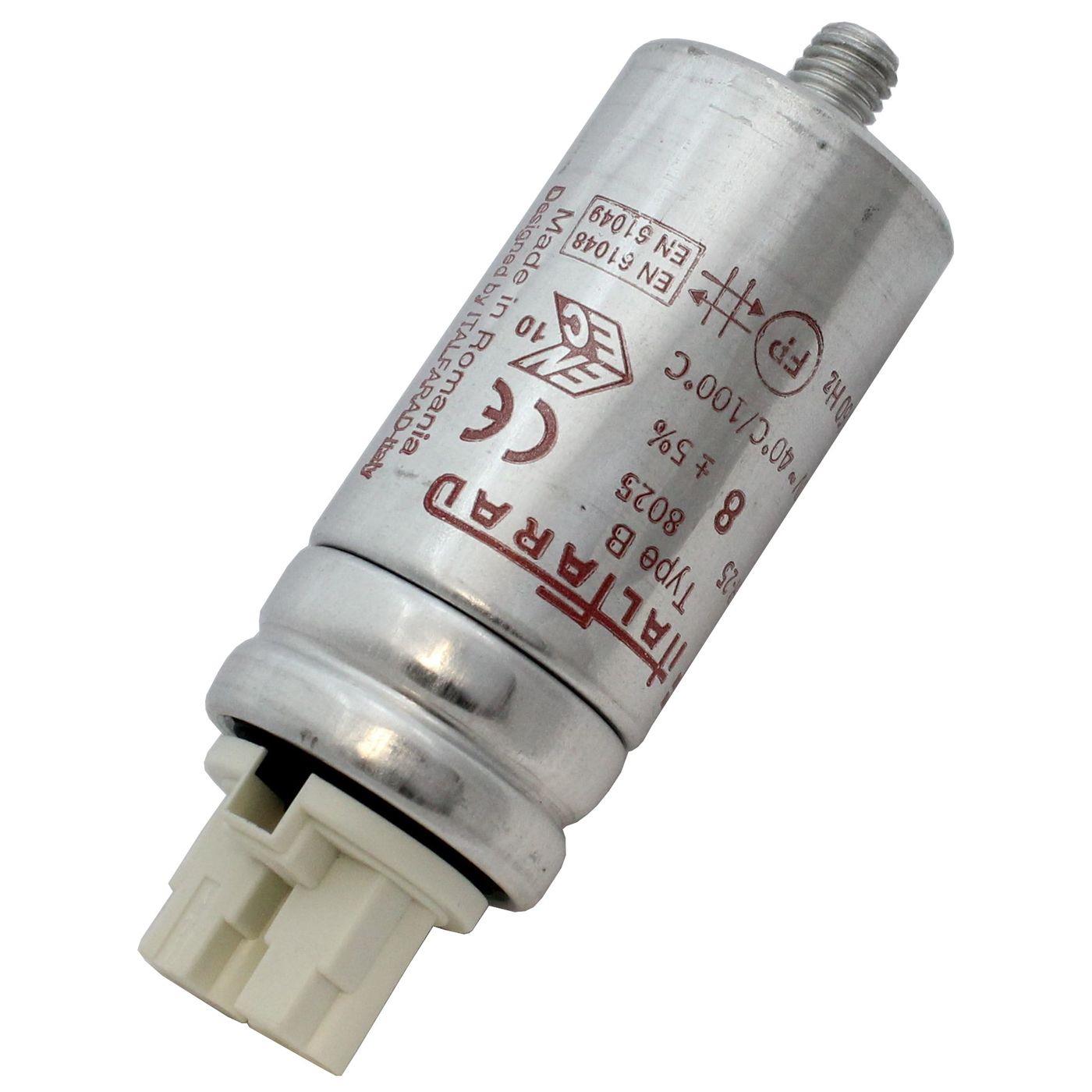

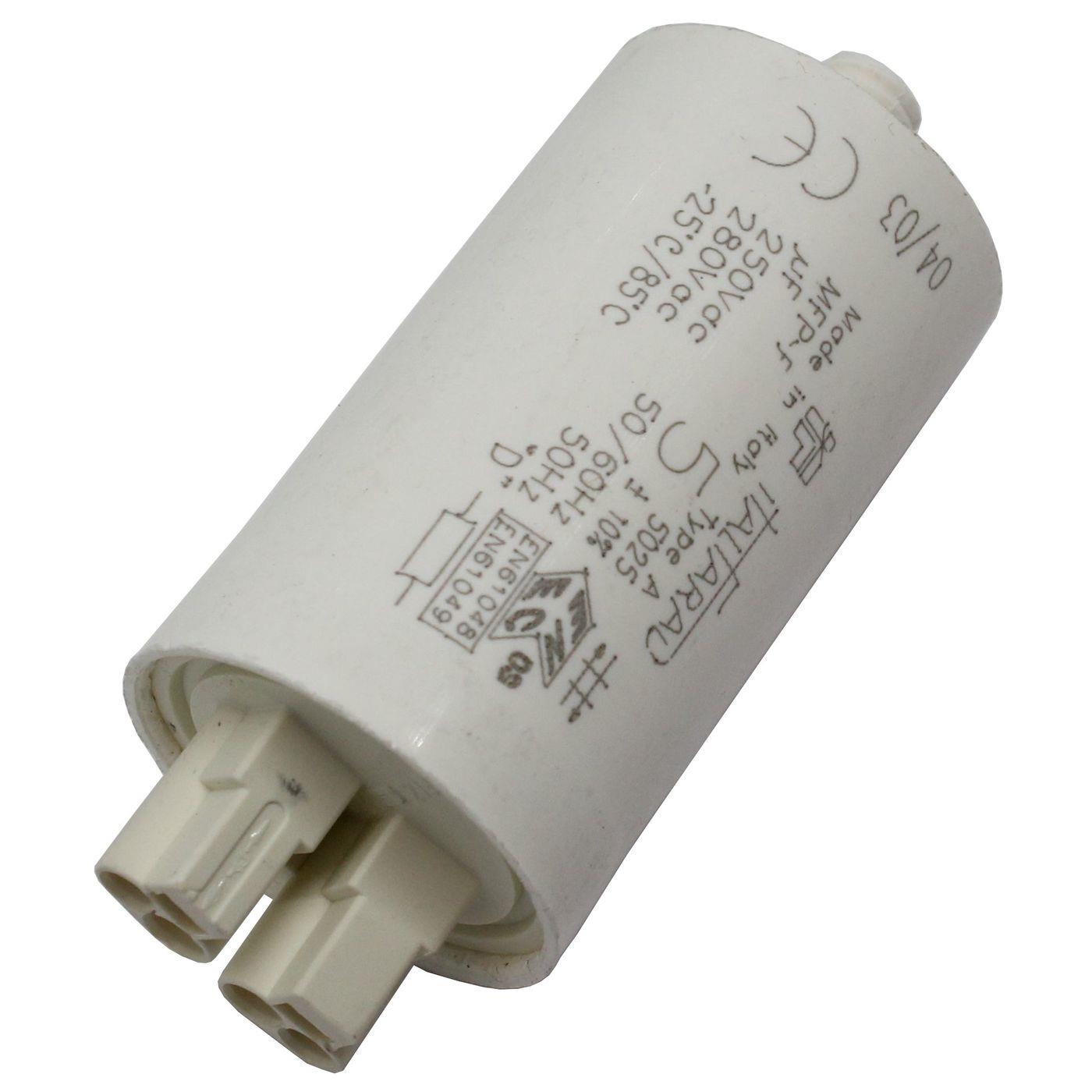

Welche Typen Motorkondensatoren gibt es?

Motorkondensatoren sind in zwei Haupttypen unterteilt: Anlaufkondensatoren, die für den Motorstart verwendet werden, und Betriebskondensatoren, die den laufenden Betrieb unterstützen.

Motorkondensatoren mit metallisierter Kunststofffolie haben selbstheilende Fähigkeiten, was die Lebensdauer des Kondensators verlängert. Bei einem Durchschlag verdampft die Metallschicht um die beschädigte Stelle. Dies führt nur zu einem minimalen Kapazitätsverlust, Kurzschlüsse werden dadurch jedoch vermieden.

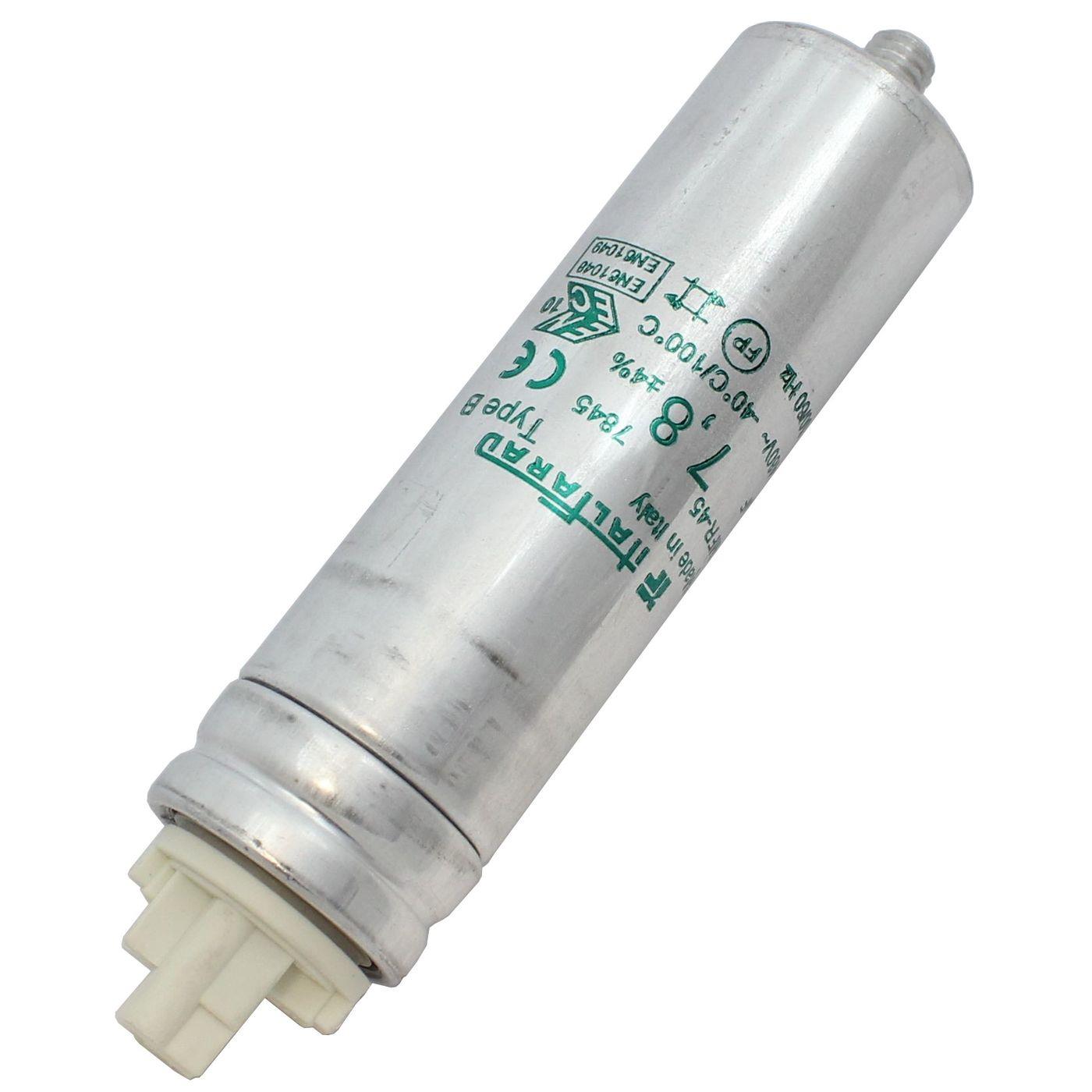

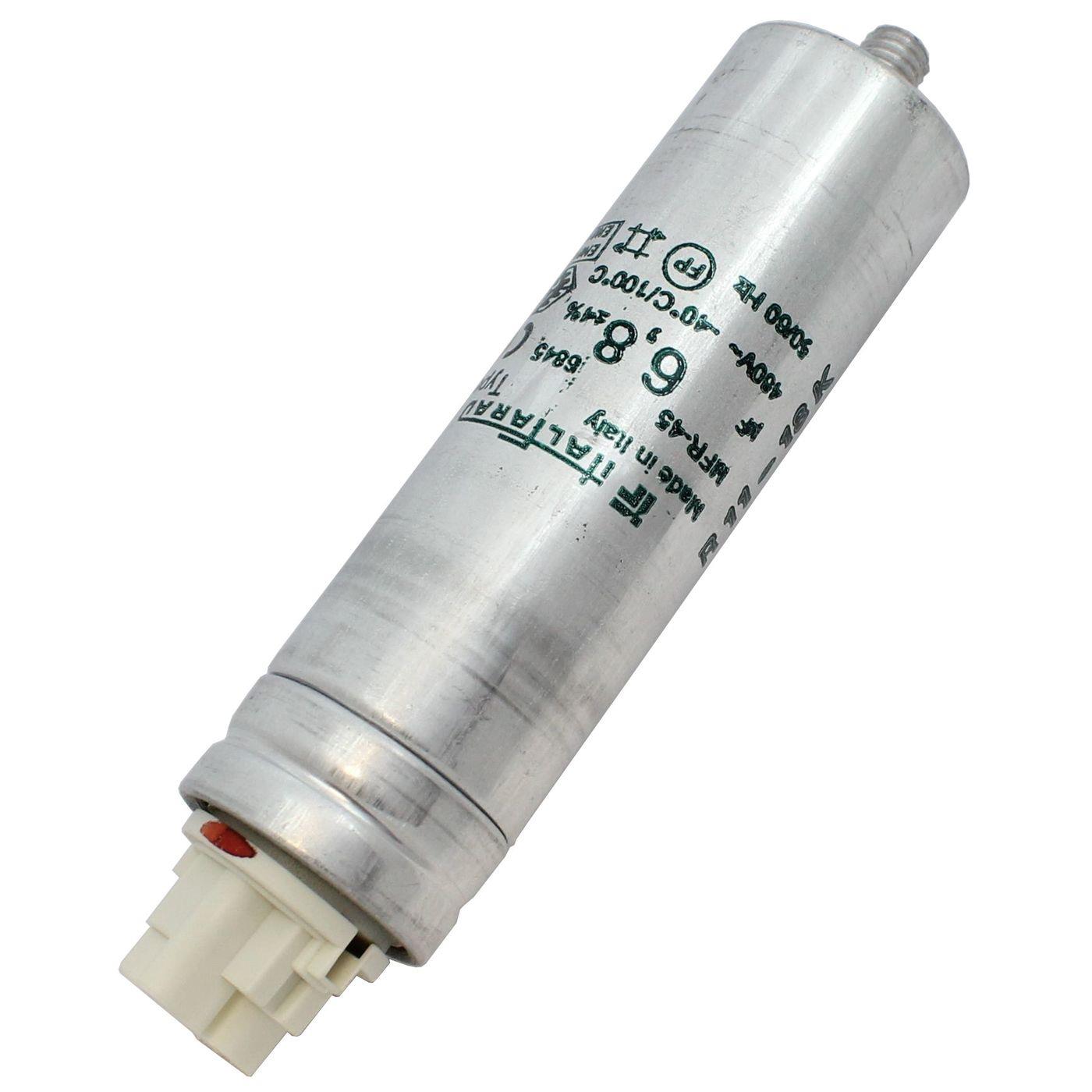

Wie ist ein Motorkondensator aufgebaut?

Motorkondensatoren sind so aufgebaut, dass sie elektrische Energie speichern und bei Bedarf abgeben können. Sie bestehen grundsätzlich aus Elektroden mit Anode und Kathode, dem Dielektrikum, einem Gehäuse und verschiedensten elektrischen Anschlüssen.

1. Elektroden: Die Elektroden bestehen aus zwei leitfähigen Platten, oft aus Aluminiumfolie. Diese Platten sind aufgerollt oder gestapelt und dienen als Anode und Kathode, zwischen denen die elektrische Ladung gespeichert wird.
2. Dielektrikum: Zwischen den Elektroden befindet sich ein Dielektrikum, ein nicht-leitendes Material, das die Fähigkeit des Kondensators zur Energiespeicherung erhöht. Häufig verwendete Materialien sind Papier, Kunststofffolie (wie Polypropylen) oder ein elektolytisches Medium, je nach Bauart des Kondensators. Das Dielektrikum bestimmt die Spannungsfestigkeit und Kapazität des Kondensators.
3. Gehäuse: Der gesamte Aufbau ist in einem robusten Gehäuse untergebracht, das den Kondensator vor Umwelteinflüssen und mechanischen Beschädigungen schützt. Das Gehäuse ist oft aus Metall oder Kunststoff gefertigt und enthält häufig eine Füllung, wie Öl oder Harz, um die Komponenten zu isolieren und Wärme abzuleiten.

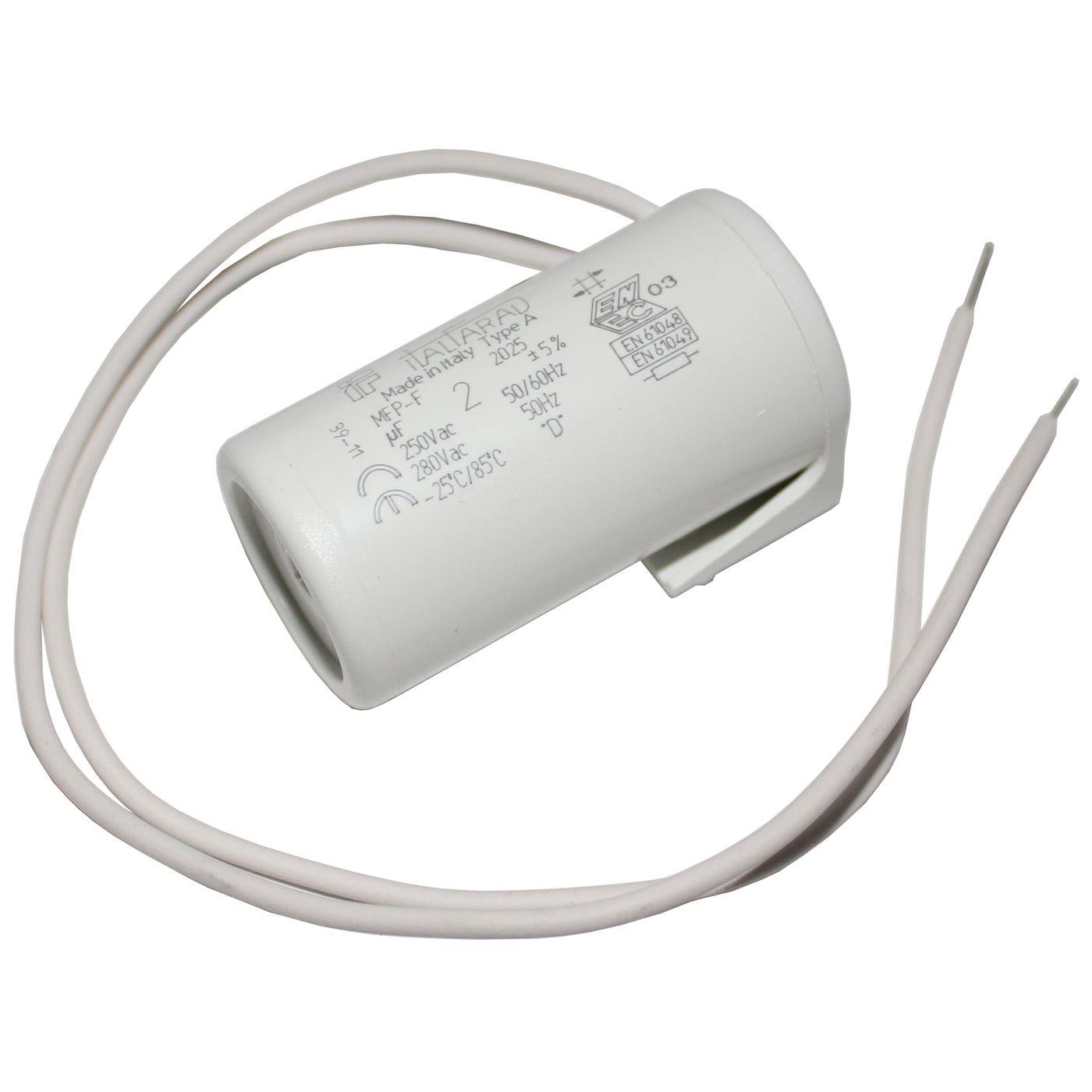

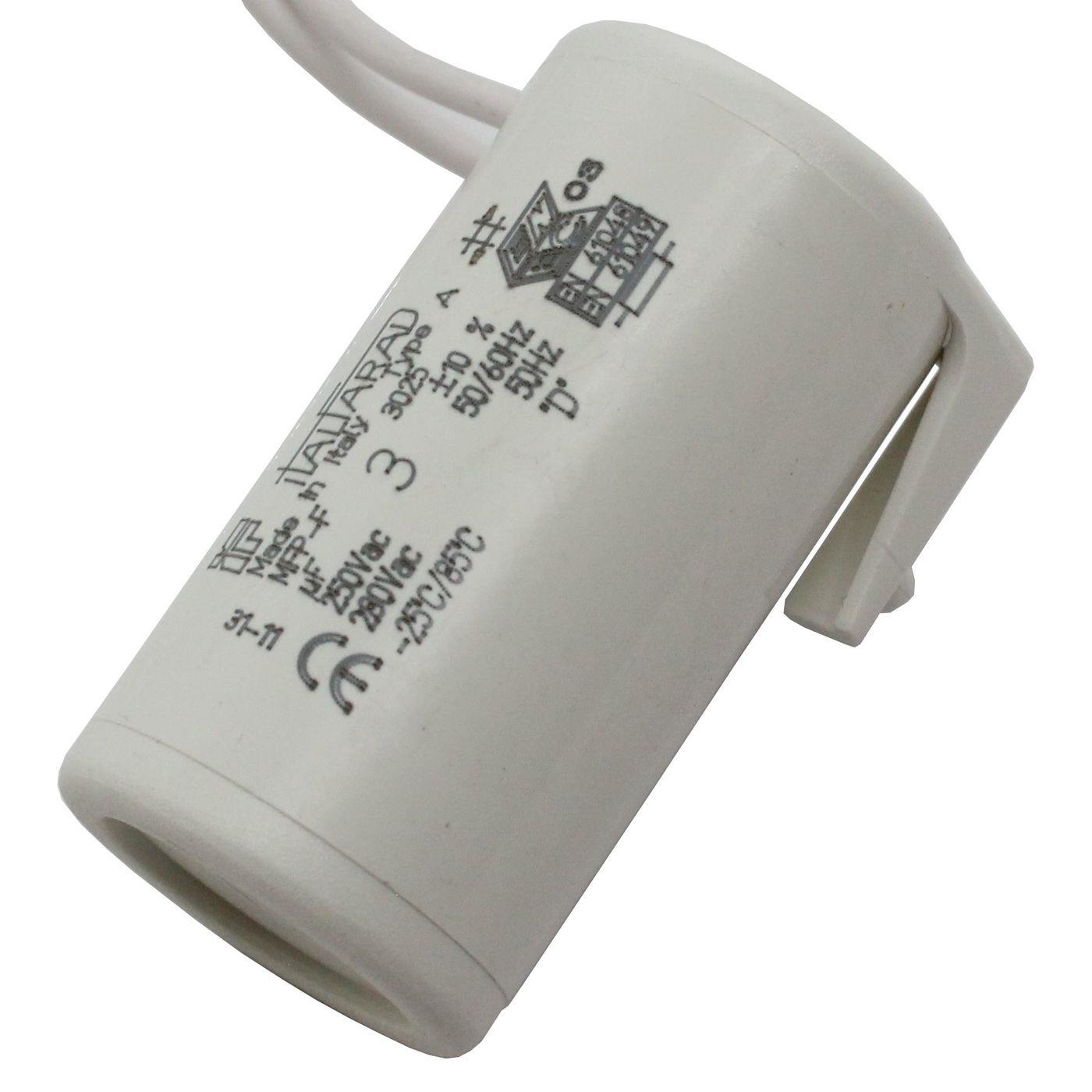

4. Anschlüsse: Motorkondensatoren sind mit Anschlüssen ausgestattet, die den elektrischen Kontakt zum Motor herstellen. Diese Anschlüsse können als Klemmen oder Drähte ausgeführt sein, die eine einfache Integration in elektrische Schaltungen ermöglichen.

Motor Kondensatoren sind in verschiedenen Größen und Kapazitäten erhältlich. Um den hohen elektrischen Belastungen, die bei der Phasenverschiebung und dem Start und Dauerbetrieb des Elektromotors entstehen, standzuhalten, müssen Motorkondensatoren robust gebaut sein und sorgfältig auf die spezifischen Anforderungen des Motors abgestimmt werden. Dies gewährleistet einen zuverlässigen und effizienten Betrieb des Motors über lange Zeiträume hinweg.

Wo werden Motorkondensatoren verwendet?

Motorkondensatoren sind nicht nur entscheidend für den Betrieb von Einphasenmotoren. Sie tragen auch zur Energieeffizienz bei, indem sie den Leistungsfaktor verbessern. Der Motor verbraucht weniger Strom, um die gleiche Menge an Arbeit zu verrichten. Dies ist besonders in industriellen Anwendungen wichtig, wo eine große Anzahl von Motoren gleichzeitig betrieben wird. Das optimiert Energiekosten und verringert die Umweltbelastung, was den Einsatz von Motorkondensatoren zusätzlich wertvoll macht.

• Gewerbliche und industrielle Anwendungen: In Ventilatoren, Pumpen und Kompressoren, wo sie den kontinuierlichen Betrieb von Motoren unterstützen.
• HVAC-Systeme (Heizung, Lüftung und Klimaanlagen): Zur Verbesserung der Energieeffizienz und Leistungsfähigkeit von Klimaanlagen und Wärmepumpen.
• Werkzeuge und Maschinen: In Elektrowerkzeugen wie Bohrmaschinen und Schleifmaschinen, um den Anlauf und den Betrieb der Motoren zu verbessern.
• Landwirtschaftliche Geräte: In Bewässerungspumpen und anderen landwirtschaftlichen Maschinen, die auf zuverlässigen Motorbetrieb angewiesen sind.
• Haushaltsgeräte: In Waschmaschinen, Kühlschränken und Klimaanlagen, wo sie helfen, den Motor zu starten und effizient laufen zu lassen.

In einigen Fällen kommt der Motorkondensator auch beim Betrieb von Drehstrommotoren zum Einsatz. Der Hauptanwendungsfall für Motorkondensatoren bei Drehstrommotoren ist die Steinmetzschaltung.

Was ist die Steinmetzschaltung?

Ein Drehstrommotor wird üblicherweise mit einem dreiphasigen Strom betrieben, wobei die Phasen jeweils um 120° verschoben sind, um im Stator ein rotierendes Magnetfeld zu erzeugen, das den Rotor in Bewegung versetzt. Bei fehlendem Drehstrom und nur verfügbarem Wechselstrom fehlt die dritte Phase zur Erzeugung des Drehfeldes, weshalb der Motor nicht automatisch anlaufen würde. Die Steinmetzschaltung nutzt einen Kondensator als Phasenschieber, um eine Hilfsphase zu erzeugen. Diese Hilfsphase ersetzt die fehlende dritte Phase, hat jedoch eine geringere Phasenverschiebung und Spannung, was zu einem reduzierten Drehmoment und geringerer Leistung im Vergleich zum echten Drehstrombetrieb führt.

Welche Auswahlkriterien sind bei Motorkondensatoren wichtig?

Die Auswahl des richtigen Anlaufkondensators und Betriebskondensators ist entscheidend für einen effizienten und zuverlässigen Motorbetrieb, ob bei der Neuinstallation, für Wartungs- und Reparaturarbeiten oder in der Steinmetzschaltung.

Ein passender Kondensator gewährleistet die notwendige Phasenverschiebung für ein stabiles Drehmoment, vermeidet Überlastungen und optimiert die Motorleistung. Dies verlängert die Lebensdauer des Motors und kann gleichzeitig die Energieeffizienz verbessern. Ein falsch gewählter Kondensator hingegen kann zu Fehlfunktionen und Ausfällen führen.

Wie erfolgt die Berechnung von einem Motorkondensator?

Sie kennen die benötigte Kapazität des Motorkondensators? Bestens! Beim Austausch eines Betriebskondensators gestaltet sich die Auswahl einfach - die technischen Spezifikationen des auszutauschenden Motorkondensators können problemlos abgelesen und danach der neue Motorkondensator bestellt werden. Ein Betriebskondensator kann kleiner als ein Anlaufkondensator ausfallen, da die Motoren eine günstige Drehmoment-Charakteristik durch das ständige Zuschalten haben.

Die Wahl eines Betriebskondensators bei einer Neuinstallation kann schwierig sein, wenn die genauen Spezifikationen des Motors unbekannt sind. Die erforderliche Kapazität von einem Betriebskondensator hängt von mehreren Faktoren ab, wie der Motorleistung, dem Drehmoment, dem Aufbau und der Ausführung der Wicklung.

Die Kondensatorspannung ist im Betrieb etwa 1,41-mal höher als die anliegende Netzspannung. Im Leerlauf erhöht sich die Spannung am Kondensator um etwa 15%. Wenn die Hilfswicklung mehr als doppelt so viele Windungen wie die Hauptwicklung hat, verwendet man statt des Faktors 1,41 einen Faktor, der aus 1 plus dem Quadrat des Windungsverhältnisses berechnet wird. Normalerweise hat die Hilfswicklung deutlich mehr Windungen als die Hauptwicklung.

Allgemein gilt für die Steinmetzschaltung, dass etwa 70 µF pro kW benötigt werden. Bei Einphasenmotoren sind es etwa 30-50 µF pro kW, abhängig vom Verhältnis der Wicklungen. Sind keine Angaben verfügbar oder nicht mehr lesbar, können etwa 25-30 µF pro kW als Richtwert dienen.

Berechnung der Kapazität

Die Berechnung der Kapazität eines Motorkondensators hängt maßgebend von der Motorleistung und der Spannung ab. Eine grobe Formel, die oft verwendet wird, lautet:

Dabei ist:

• C die Kapazität in Mikrofarad (µF),
• P die Motorleistung in Kilowatt (kW),
• V² die Spannung in Volt (V),
• f die Netzfrequenz in Hertz (Hz).

Beispiel:

Für einen Motor mit einer Leistung von 1kW, der mit 230V bei einer Frequenz von 50Hz betrieben wird, lautet die Berechnung:

Die gemachten Angaben und die Formel geben eine erste Schätzung der erforderlichen Kapazität. Wir können hierfür aber keine Garantie übernehmen. Für präzisere Berechnungen und Anwendungen sollten Sie die spezifische Motoranwendung und die Herstellerangaben berücksichtigen.
