Temperaturschalter: Vom Bimetallschalter bis zum Thermostat
Ein Temperaturschalter, auch bekannt als Thermoschalter, Bimetallschalter oder Thermostat, ist ein elektrisches oder elektronisches Bauteil, das auf Temperaturänderungen reagiert und dadurch einen elektrischen Schaltvorgang auslöst. Diese Schalter sind essentiell für die Temperaturüberwachung und Temperaturregelung in einer Vielzahl von Anwendungen.
- Was ist ein Temperaturschalter bzw. Thermoschalter, Bimetallschalter oder Thermostat?
- Vorteile und Eigenschaften von Temperaturschaltern
- Welche Arten von Temperaturschalter gibt es?
- Wo werden Thermoschalter verwendet?
- Welche Auswahlkriterien sollte ein Temperaturschalter erfüllen?
- Was ist der Unterschied zwischen Öffner und Schließer und wo finden sie Anwendung?
- Nach welchen Kriterien suche ich Schließer und Öffner aus?
- Tipps für die sichere Installation der Temperaturschalter
- Welche Thermoschalter Produkte gibt es bei IT-Tronics?
In unserem Ratgeber gehen wir detailliert auf die Funktionsweise, die verschiedenen Arten von Temperaturschaltern und ihre vielfältigen Einsatzbereiche ein. Zudem werden wichtige Auswahlkriterien und praktische Hinweise zur Installation dieser essentiellen Komponenten behandelt.
Was ist ein Temperaturschalter bzw. Thermoschalter, Bimetallschalter oder Thermostat?
Ein Temperaturschalter bzw. Thermoschalter arbeitet nach dem Prinzip der Temperaturabhängigkeit von Materialien. Bimetallschalter, die zu den mechanischen Temperaturschaltern zählen, nutzen die unterschiedliche Ausdehnung zweier miteinander verbundener Metalle, um bei einer bestimmten Temperatur einen Schaltkontakt zu öffnen oder zu schließen. Elektronische Thermostate hingegen verwenden Sensoren und Mikrocontroller, um präzise Temperaturmessungen durchzuführen und entsprechende Schaltvorgänge zu steuern.
Die allgemeine Funktion eines Temperaturschalters besteht darin, bei Erreichen einer bestimmten Temperatur einen Stromkreis zu öffnen oder zu schließen. Dies kann zur Steuerung von Heiz- und Kühlsystemen, zum Schutz von Geräten vor Überhitzung oder zur Regulierung der Raumtemperatur eingesetzt werden.
Die Bedeutung von Temperaturschaltern liegt in ihrer Fähigkeit, Systeme vor Schäden durch Überhitzung oder Unterkühlung zu schützen, den Energieverbrauch zu optimieren und die Sicherheit und Effizienz von Prozessen und Geräten zu gewährleisten. Ob in einfachen Haushaltsgeräten oder in komplexen industriellen Anwendungen, Temperaturschalter sind unverzichtbare Komponenten, die durch ihre präzise und zuverlässige Arbeitsweise überzeugen.
Vorteile und Eigenschaften von Temperaturschaltern
Temperaturschalter mit ihren Vorteilen und Eigenschaften machen sie zu unverzichtbaren Komponenten in zahlreichen Anwendungen.
| Vorteile der Temperaturschalter | |
| Präzise Temperaturüberwachung | Temperaturschalter ermöglichen eine präzise Temperaturüberwachung, was eine genaue Kontrolle und Überwachung der Temperatur in verschiedenen Anwendungen sicherstellt. |
| Überhitzungsschutz | Durch den Überhitzungsschutz verhindern sie Schäden an Geräten und Systemen, indem sie Überhitzung effektiv vermeiden. |
| Erhöhte Sicherheit | Dies trägt auch zur erhöhten Sicherheit bei, indem thermische Gefahren für Benutzer und Geräte minimiert werden. |
| Längere Lebensdauer der Geräte | Zudem verlängern Thermoschalter die Lebensdauer der Geräte, da thermische Schäden verhindert werden. |
| Energieeffizienz | Ein weiterer Vorteil ist die Energieeffizienz, da Temperaturschalter den Energieverbrauch durch genaue Temperaturregelung optimieren. |
| Vielseitige Anwendungsmöglichkeiten | Die Vielseitigkeit der Thermoschalter zeigt sich in den zahlreichen Anwendungsmöglichkeiten, sei es in Haushaltsgeräten, industriellen Prozessen, Automobilen oder elektronischen Geräten. |
| Zuverlässigkeit | Die hohe Zuverlässigkeit und Beständigkeit der Temperaturschalter machen sie auch in anspruchsvollen Umgebungen zu einer verlässlichen Lösung. |
| Kosteneffizienz | Durch ihre kosteneffiziente Funktionsweise reduzieren sie Wartungs- und Austauschkosten erheblich. |
| Einfache Integration | Die einfache Integration in bestehende Systeme und Geräte ist ein weiterer Pluspunkt. |
| Breites Spektrum an Schaltpunkten | Das breite Spektrum an Schaltpunkten ermöglicht eine Anpassung an spezifische Temperaturanforderungen. |
| Robuste Konstruktion | Die robuste Konstruktion der Thermoschalter gewährleistet eine Widerstandsfähigkeit gegen mechanische Belastungen und Umwelteinflüsse. |
| Verschiedene Bauformen | Zudem sind Temperaturschalter in verschiedenen Bauformen erhältlich, als Öffner (NC) und Schließer (NO), um unterschiedliche Anwendungen optimal zu bedienen. |
Welche Arten von Temperaturschalter gibt es?
Temperaturschalter unterscheidet man generell in mechanische oder elektronische Schalter, die je nach Anforderung verwendet werden. Mechanische Schalter wie der Bimetallschalter sind oft robuster und kostengünstiger, während elektronische Schalter eine höhere Präzision und Flexibilität in der Temperaturregelung bieten. Der Temperaturschalter reagiert auf die Temperaturänderung seiner Umgebung oder eines spezifischen Mediums, mit dem er in Kontakt steht. Dabei ist die Präzision und Zuverlässigkeit des Schalters entscheidend, um eine konstante und sichere Temperaturregelung zu gewährleisten.
Mechanische Temperaturschalter wie Bimetallschalter
Mechanische Temperaturschalter sind die am weitesten verbreitete Art von Temperaturschaltern und zeichnen sich durch ihre einfache, aber effektive Funktionsweise aus. Diese Schalter wie der Bimetall Schalter arbeiten in der Regel ohne elektronische Komponenten und nutzen physikalische Veränderungen zur Steuerung des Schaltvorgangs.
Wie funktioniert der Temperaturschalter bzw. Bimetallschalter?
Bimetallschalter, die zu den mechanischen Temperaturschaltern gehören, werden am häufigsten eingesetzt. Die grundlegende Arbeitsweise von Temperaturschaltern basiert auf der physikalischen Eigenschaft, dass Materialien ihre Dimensionen bei Temperaturänderungen verändern - die sogenannte thermische Ausdehnung. Diese Eigenschaft wird genutzt, um mechanische Bewegungen zu erzeugen, die einen Schaltvorgang auslösen.
Sobald eine vorbestimmte Temperatur erreicht wird, schließt oder öffnet der Temperaturschalter einen elektrischen Kontakt. Dadurch wird ein Stromkreis unterbrochen oder geschlossen, was beispielsweise zur Steuerung von Heiz- oder Kühlsystemen genutzt wird. Bimetallschalter werden in zahlreichen Anwendungen eingesetzt, darunter Haushaltsgeräte wie Bügeleisen, Heizlüfter und Kaffeemaschinen, sowie in der Automobilindustrie zur Überwachung der Motortemperatur.
Elektronische Thermostate
Elektronische Thermostate nutzen Sensoren und Mikrocontroller, um präzise Temperaturmessungen durchzuführen und entsprechende Schaltvorgänge zu steuern. Diese Thermostate bieten eine höhere Genauigkeit und Flexibilität im Vergleich zu mechanischen Temperaturschaltern.
Wie funktionieren elektrische Thermostate?
Elektronische Thermostate verwenden in der Regel Thermistoren oder Halbleitersensoren, um die Temperatur zu messen. Diese Sensoren ändern ihren elektrischen Widerstand in Abhängigkeit von der Temperatur. Ein Mikrocontroller verarbeitet die Sensordaten und vergleicht sie mit den eingestellten Sollwerten.
Wenn die gemessene Temperatur den Sollwert erreicht oder überschreitet, schaltet der Mikrocontroller ein Relais oder einen Halbleiterschalter, um den Stromkreis zu öffnen oder zu schließen. Elektronische Thermostate finden Anwendung in Heizungs-, Lüftungs- und Klimaanlagen (HVAC), Kühlsystemen und modernen Haushaltsgeräten, wo eine präzise Temperaturregelung erforderlich ist.
Neben den gängigen mechanischen und elektronischen Thermostaten gibt es auch verschiedene Spezialtypen von Temperaturschaltern wie Kapillarthermostate und Thermostate die mittels Flüssigkeitsausdehnung als Temperaturfühler agieren und den Schaltmechanismus auslösen.
Wo werden Thermoschalter verwendet?
In Haushaltsgeräten wie Kühlschränken, Öfen und Wasserkochern sorgen Thermoschalter für die Einhaltung der gewünschten Temperaturen. In der Industrie finden sie Anwendung in Prozessen, die eine genaue Temperaturkontrolle erfordern, und in der Automobilindustrie sind sie entscheidend für die Motorüberwachung und Klimakontrolle. Wo und für was die Temperaturregler genau verwendet werden - hier ein paar Praxisbeispiele:
- Haushaltsgeräte
- Kühlschränke: Konstante Kühlung der Lebensmittel
- Öfen und Herde: Regelung der Heizleistung, Verhinderung von Überhitzung
- Wasserkocher und Kaffeemaschinen: Abschaltung bei Siedepunkt, Energiesparen und Sicherheit
- Industrielle Anwendungen
- Chemieindustrie: Sichere und effiziente Durchführung chemischer Reaktionen
- Lebensmittelindustrie: Verarbeitung und Lagerung bei korrekten Temperaturen
- Metallverarbeitung: Steuerung der Temperaturen in Schmelzöfen und Wärmebehandlungen
- Automobilindustrie
- Motorüberwachung: Schutz vor Überhitzung, optimaler Temperaturbereich
- Klimaanlagen: Regulierung der Innenraumtemperatur
- Elektrofahrzeuge: Batterieüberwachung und Schutz vor Überhitzung
- Elektronische Geräte
- Computer und Unterhaltungselektronik: Schutz vor Überhitzung, längere Lebensdauer
- Ladegeräte: Vermeidung von Überhitzung während des Ladevorgangs
- Telekommunikation und Netzwerktechnik: Schutz der Infrastruktur vor temperaturbedingten Ausfällen
Ihre vielseitige Anwendbarkeit macht Temperaturschalter zu unverzichtbaren Komponenten in vielen technischen und industriellen Bereichen. Das präzise Überwachen und Regeln der Temperatur und effektive Verhinderung von Überhitzung, erhöht die Sicherheit und Langlebigkeit der Geräte. Zudem tragen sie zur Optimierung der Betriebseffizienz bei, indem sie eine konstante Temperaturregelung ermöglichen, die für einen reibungslosen und energieeffizienten Betrieb sorgt.
Welche Auswahlkriterien sollte ein Temperaturschalter erfüllen?
Die Auswahlkriterien für Temperaturschalter sind vielfältig und müssen sorgfältig auf die spezifischen Anforderungen der Anwendung abgestimmt werden. Durch die Berücksichtigung des Temperaturbereichs, der Schaltpunkt- und Hysterese-Einstellungen, der Umgebungsbedingungen sowie der Lebensdauer und Zuverlässigkeit kann der geeignete Temperaturschalter gewählt werden, der eine optimale Leistung und Langlebigkeit gewährleistet. Ein entscheidendes Auswahlkriterium ist die Wahl zwischen einem Öffner (NC) und einem Schließer (NO) beim Temperaturschalter.
| Auswahlkriterien für Temperaturschalter | |
| Temperatur | Der Temperaturbereich eines Temperaturschalters muss den spezifischen Anforderungen der Anwendung entsprechen. Ein passender Bereich stellt sicher, dass der Schalter innerhalb der vorgesehenen Temperaturen zuverlässig arbeitet, ohne unnötige Kosten oder Risiken durch Über- oder Unterschreitung. |
| Schaltpunkt und Hysterese | Der Schaltpunkt ist die Temperatur, bei der der Schalter aktiviert wird, während die Hysterese den Unterschied zwischen Ein- und Ausschaltpunkt beschreibt. Die passende Hysterese verhindert häufiges Schalten und verlängert die Lebensdauer des Schalters sowie der angeschlossenen Geräte. |
| Umgebungsbedingungen | Temperaturschalter müssen den Umgebungsbedingungen standhalten, in denen sie eingesetzt werden. Feuchtigkeit, Vibrationen und chemische Einflüsse können die Wahl des Schalters beeinflussen. Schalter, die wasserdicht, vibrationsbeständig und korrosionsresistent sind, eignen sich für anspruchsvolle Umgebungen. |
| Lebensdauer und Zuverlässigkeit | Die Lebensdauer eines Temperaturschalters wird in Schaltzyklen angegeben und bestimmt, wie lange der Schalter zuverlässig funktioniert. Eine hohe Zuverlässigkeit und lange Lebensdauer sind besonders in sicherheitskritischen Anwendungen wichtig, um Wartungs- und Austauschkosten zu minimieren. |
| Öffner vs. Schließer | Die Wahl zwischen Öffner und Schließer hängt von den spezifischen Anforderungen der jeweiligen Anwendung ab. Hierzu mehr im nächsten Teil. |
Was ist der Unterschied zwischen Öffner und Schließer und wo finden sie Anwendung?
Temperaturschalter sind als Öffner (NC) und Schließer (NO) verfügbar. Der Unterschied zwischen einem Öffner und einem Schließer beim Temperaturschalter liegt in der Art und Weise, wie sie auf eine Temperaturänderung reagieren, und damit, wie sie den Stromkreis beeinflussen. Zu diesem wichtigen Auswahlkriterium im nächsten Punkt mehr. Die unterschiedlichen Typen an Temperaturschalter bieten die Flexibilität, verschiedene Steuerungs- und Schutzfunktionen in Temperaturregelungssystemen zu implementieren. Hier zu den wichtigsten Fakten von Öffner und Schließer und deren Anwendung:
Öffner (NC - Normally Closed)
- Funktion: Ein Öffner-Thermoschalter ist im Normalzustand (bei der Temperatur unterhalb des Schaltpunkts) geschlossen, d.h., der Stromkreis ist durchgängig.
- Reaktion auf Temperatur: Wenn die Temperatur den festgelegten Schaltpunkt erreicht oder überschreitet, öffnet der Schalter den Stromkreis, unterbricht also den Stromfluss.
- Anwendung: Öffner-Temperaturschalter werden häufig in Sicherheitsanwendungen verwendet, um Geräte bei Überhitzung abzuschalten und somit Schäden oder Gefahren zu vermeiden, beispielsweise in Überhitzungsschutzschaltungen von elektrischen Heizgeräten.
Schließer (NO - Normally Open)
- Funktion: Ein Schließer-Thermoschalter ist im Normalzustand (bei der Temperatur unterhalb des Schaltpunkts) offen, d.h., der Stromkreis ist unterbrochen.
- Reaktion auf Temperatur: Wenn die Temperatur den festgelegten Schaltpunkt erreicht oder überschreitet, schließt der Schalter den Stromkreis, ermöglicht also den Stromfluss.
- Anwendung: Schließer-Temperaturschalter werden verwendet, um bei Erreichen einer bestimmten Temperatur einen Stromkreis zu aktivieren. Dies kann z.B. zur Einschaltung eines Kühlventilators oder Heizsystems erfolgen, wenn die Temperatur einen bestimmten Wert erreicht.
Nach welchen Kriterien suche ich Schließer und Öffner aus?
Die Auswahl zwischen einem Schließer (NO - Normally Open) und einem Öffner (NC - Normally Closed) bei Temperaturschaltern hängt von den spezifischen Anforderungen und dem Zweck der Anwendung ab. Hier sind die wichtigsten Kriterien, die bei der Entscheidung helfen können:
| Auswahlkriterien für Öffner und Schließer | |
| Anwendung und Sicherheitsanforderungen |
|
| Normalzustand des Systems |
|
| Reaktionsweise auf Temperaturänderungen |
|
| Spezifische Anforderungen der Schaltung |
|
| Betriebsumgebung |
|
| Wartungs- und Überwachungsanforderungen |
|
Tipps für die sichere Installation der Temperaturschalter
Die korrekte Installation von Temperaturschaltern ist entscheidend für ihre Funktionalität und Langlebigkeit. Hier sind einige wichtige Hinweise zur Installation:
- Positionierung: Wählen Sie einen Montageort, der die genaue Erfassung der gewünschten Temperatur ermöglicht. Der Schalter sollte nahe genug an der zu überwachenden Quelle platziert werden, um eine präzise Temperaturerfassung zu gewährleisten. Stellen Sie sicher, dass der Temperaturschalter nicht in direktem Kontakt mit Wasser, Öl oder anderen korrosiven Substanzen steht, es sei denn, er ist speziell dafür ausgelegt.
- Befestigung: Befestigen Sie den Temperaturschalter sicher, um Vibrationen und Bewegungen zu vermeiden, die zu falschen Temperaturmessungen oder mechanischen Schäden führen können. Verwenden Sie bei Bedarf Wärmeleitpaste, um den Wärmekontakt zwischen der zu überwachenden Oberfläche und dem Temperaturschalter zu verbessern.
- Elektrische Anschlüsse: Stellen Sie sicher, dass die elektrischen Anschlüsse korrekt und fest verbunden sind. Vermeiden Sie lose Verbindungen, die Funktionsstörungen nach sich ziehen können. Isolieren Sie die Anschlüsse ordnungsgemäß, um Kurzschlüsse und andere elektrische Probleme zu vermeiden.
- Herstelleranweisungen: Befolgen Sie stets die spezifischen Anweisungen des Herstellers für die Installation. Diese Anweisungen sind auf die besonderen Anforderungen und Eigenschaften des jeweiligen Temperaturschalters abgestimmt.
Welche Thermoschalter Produkte gibt es bei IT-Tronics?
Bei IT-Tronics bieten wir eine umfangreiche Produktpalette von Thermoschaltern für verschiedene Anwendungen an. Ob Temperaturüberwachung in Haushaltsgeräten oder industriellen Anlagen, wir haben die passende Lösung für Sie.
Die Temperaturschalter sind für ein breites Spektrum an Schaltpunkten geeignet. Diese Schaltpunkte können individuell angepasst werden, um den spezifischen Anforderungen verschiedener Systeme und Prozesse gerecht zu werden. Durch die Möglichkeit, den Schaltpunkt von 40°C bis 200°C mit geringen Schalttemperaturtoleranzen präzise zu bestimmen, können die Temperaturschalter in unterschiedlichsten Umgebungen eingesetzt werden, von extrem kalten bis hin zu sehr heißen Bedingungen.
Die Thermoschalter sind für unterschiedliche maximale elektrische Belastbarkeiten ausgelegt, um den vielfältigen Anforderungen verschiedener Anwendungen gerecht zu werden. Sie sind in Varianten erhältlich, die Ströme von bis zu 5A oder 10A bei einer Spannung von 250V unterstützen. Diese Flexibilität ermöglicht ihren Einsatz in einer Bandbreite von Geräten und Systemen, sei es in Haushaltsgeräten, industriellen Maschinen oder komplexen elektronischen Systemen.

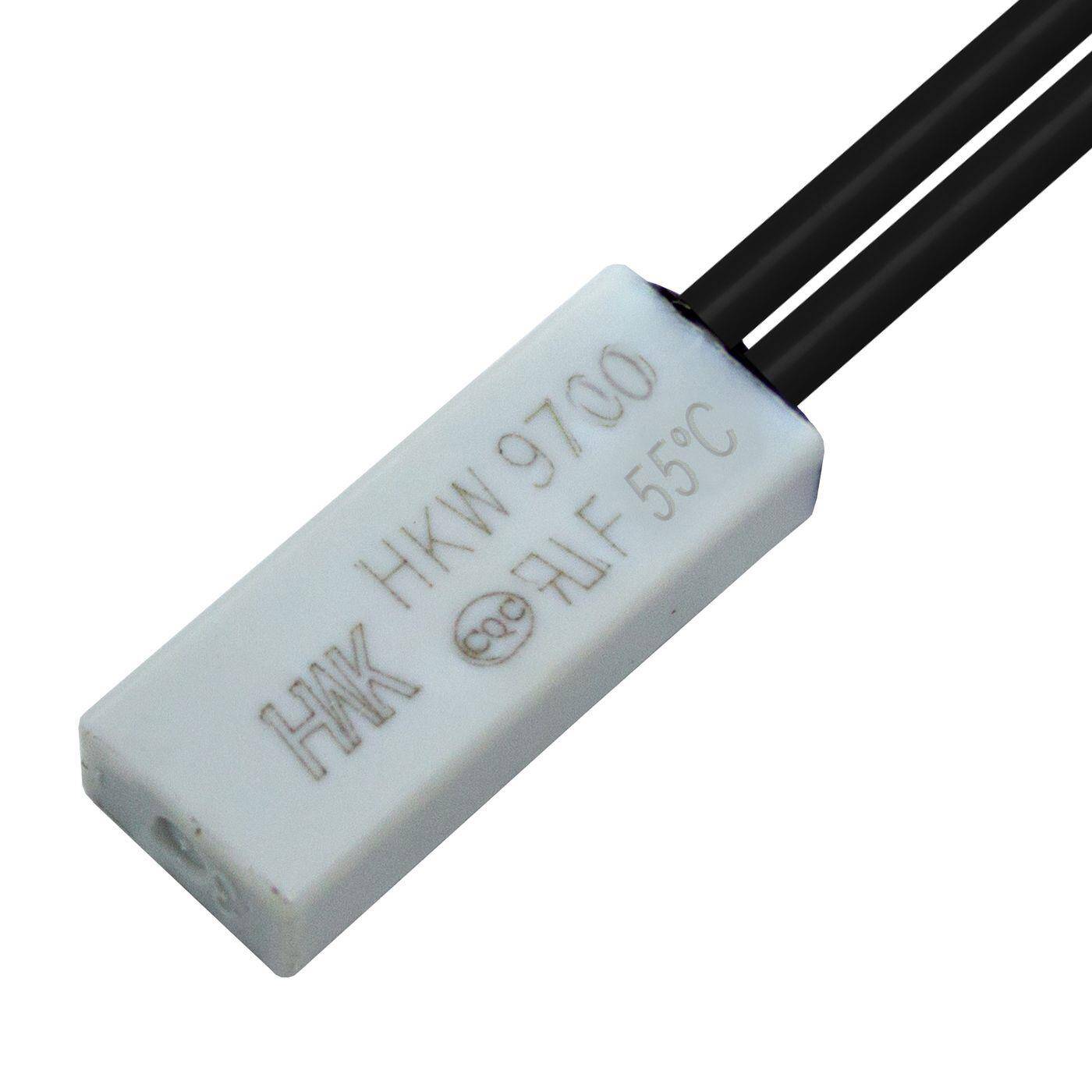

Lumonic Temperaturschalter HKW9700
Die Lumonic Temperaturschalter HKW9700 sind für eine maximale Belastung von 5A ausgelegt und eignen sich für Schalttemperaturen im Bereich von 40°C bis 150°C. Diese Schalter bieten eine hohe Präzision und Zuverlässigkeit bei der Temperaturregelung in verschiedenen Anwendungen.
Ihre robuste Konstruktion gewährleistet eine lange Lebensdauer und stabile Leistung auch unter anspruchsvollen Bedingungen. Mit ihrem breiten Spektrum an Schalttemperaturen können sie flexibel in verschiedenen Umgebungen eingesetzt werden, um den spezifischen Anforderungen gerecht zu werden und die Sicherheit und Effizienz der überwachten Systeme zu maximieren.

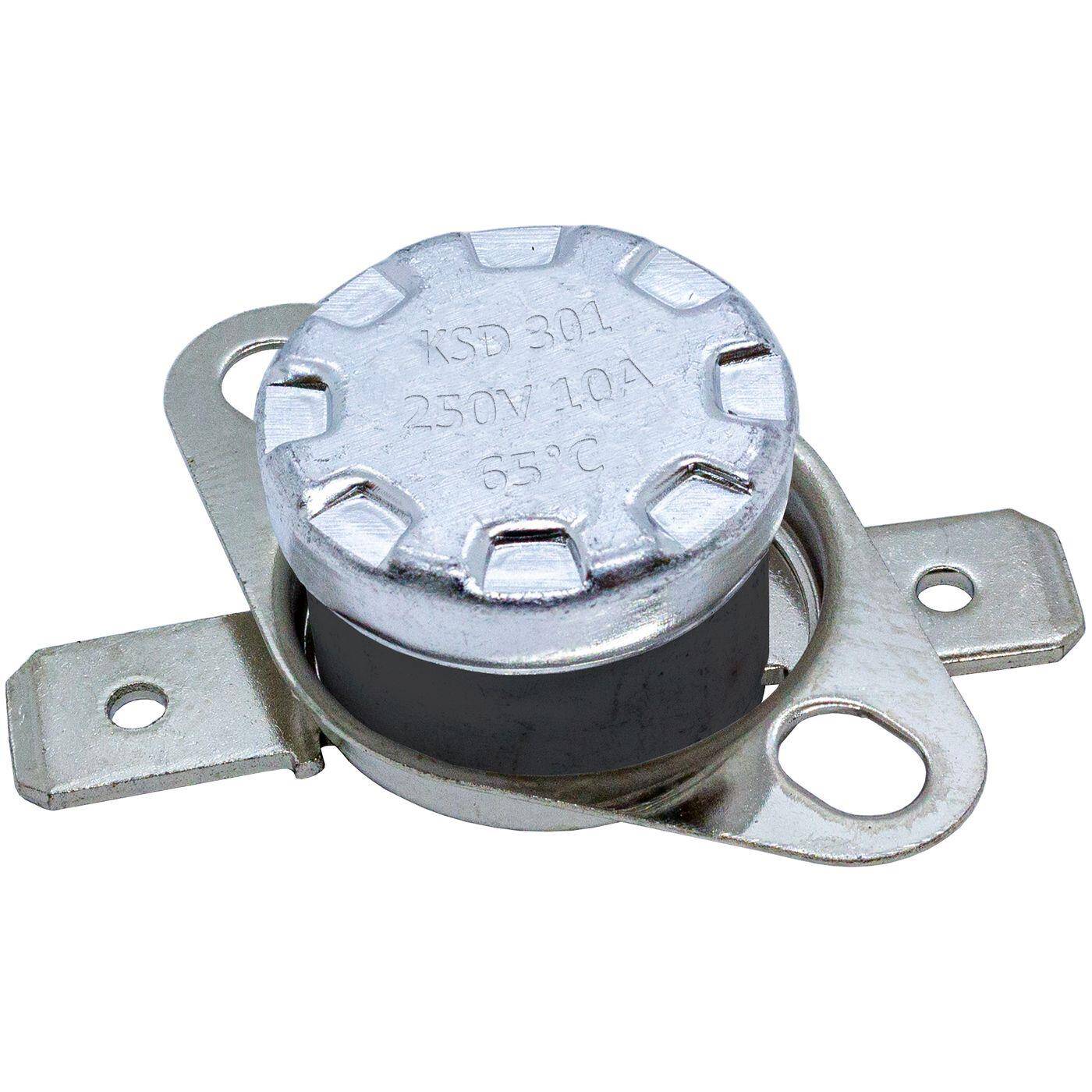

Lumonic Temperaturschalter KSD301
Die Lumonic Temperaturschalter KSD301 unterstützen eine elektrische Belastung von bis zu 10A und sind speziell für Anwendungen entwickelt, die höhere Stromstärken erfordern. Sie bieten eine zuverlässige Temperaturregelung bei Schalttemperaturen von 30°C bis 250°C, was sie besonders vielseitig und anpassungsfähig für verschiedene Einsatzbereiche macht.
Dank ihrer robusten Bauweise und hohen Belastbarkeit sind die Lumonic KSD301 Temperaturschalter ideal für Umgebungen, die eine stabile und zuverlässige Leistung erfordern. Die Schalter zeichnen sich durch ihre Langlebigkeit und Widerstandsfähigkeit aus, wodurch sie auch in anspruchsvollen Einsatzbereichen eine konstante Funktionalität gewährleisten.
Thermoschalter von IT-Tronics sind alle sowohl als Öffner als auch als Schließer verfügbar, jeweils mit dem spezifischen Schaltpunkt und der erforderlichen maximalen elektrischen Belastbarkeit. Dadurch können sie optimal auf die individuellen Anforderungen Ihrer Anwendungen zugeschnitten werden. Egal, ob Sie eine Lösung für die Unterbrechung des Stromflusses bei Überhitzung oder für die Aktivierung eines Geräts beim Erreichen einer bestimmten Temperatur benötigen, unsere Thermoschalter gewährleisten präzise und zuverlässige Funktionalität.
- Öffner (NC): Wählen, wenn das Gerät im Normalbetrieb Strom führen und bei Erreichen der Schalttemperatur der Stromfluss unterbrochen werden soll (z.B. Überhitzungsschutz).
- Schließer (NO): Wählen, wenn das Gerät im Normalbetrieb keinen Strom führen und bei Erreichen der Schalttemperatur der Stromfluss aktiviert werden soll (z.B. Aktivierung von Kühl- oder Heizsystemen).
Temperaturschalter - günstig kaufen im Angebot - bei IT-Tronics
Temperaturschalter kaufen - günstig im Angebot - bei IT-Tronics! Temperaturschalter ✓ Thermoschalter ✓ Thermostat ✓ Bimetallschalter ✓ Temperaturschalter 230V ✓.
Unsere Lumonic Temperaturschalter Produkte zeichnen sich durch ihre hohe Qualität und Zuverlässigkeit aus und gewährleisten eine präzise Temperaturregelung. Sie sind für eine lange Lebensdauer ausgelegt und erfüllen die strengen Anforderungen sowohl in industriellen als auch in privaten Anwendungen, wodurch sie eine optimale Leistung und Sicherheit bieten.
Bei IT-Tronics gibt es eine breite Auswahl an hochwertigen Schaltern zu entdecken, darunter Wippschalter, Druckschalter, Kippschalter, Kontrollleuchten und Näherungsschalter – ideal für Ihre industriellen und technischen Anwendungen. Schauen Sie rein!
Noch Fragen? Gerne berät Sie unser fachkundiges Team telefonisch unter Tel.: 09099 - 9988010 oder per E-Mail und unterstützt Sie bei der Auswahl Ihres Temperaturschalters für Ihr Projekt. Wir freuen uns auf Ihre Kontaktaufnahme. Vertrauen Sie auf IT-Tronics und profitieren Sie von unserer langjährigen Erfahrung in der Branche und einem schnellen Lieferservice.
