Verbundanker - Patronen und Ankerstange: Die Lösung für Ihre Schwerlastbefestigung?

Verbundanker und Ankerstangen sind in der Bauindustrie weit verbreitet, da sie eine stabile Befestigung von Bauelementen ermöglichen. Die zu den chemischen Befestigungssystemen zählenden Verbundanker und Ankerstangen erzielen ihren dauerhaften ✓ und sicheren Halt ✓ durch eine Harzmischung, Quarzsand und Härtepulver in der Verbundankerpatrone.

• Welche Verbundanker und Ankerstangen gibt es bei IT-Tronics?
• Was ist der Unterschied zwischen Ankerstange ASK und ASK-E?
• Welche Ankerstange kommt wann zum Einsatz?
• Wie funktioniert das Verbundanker-System aus Ankerstange und Verbundanker?
• Der Dübel für die Ewigkeit - Vorteile des Verbundanker - Systems
• Einbauzustand und Montagedaten des Verbundankers
• Wie wird der Verbundanker montiert?
• Welche Faktoren gilt es beim Verbundanker weiter zu beachten?
• Weitere Informationen zu den Verbundankern - übersichtlich für Sie zusammengestellt

Die Lumonic Verbundanker werden ausschließlich in Verbindung mit den Lumonic Ankerstangen in ungerissenem Beton angewendet und dienen zur Verankerung von schweren Lasten, bei denen es auf eine unnachgiebige Befestigung im Schwerlastbereich ankommt. Verbundanker und Ankerstangen sind darüber hinaus für die Nutzung in trockenen, feuchten und aggressiv feuchten Umgebungen wie Chlor- oder Salzwasser geeignet. Dank ihres robusten Materials halten sie extremen Belastungen stand und bleiben selbst bei widrigen Witterungsbedingungen stabil.

Verbundanker und Ankerstange können in trockenem sowie feuchtem Untergrund montiert werden. Durch die spreizdruckarme Verankerung werden minimale Rand- und Achsabstände bei hohen Lastwerten ermöglicht. Neben dem großen Vorteil der hohen Tragfähigkeit der Verbundanker ist ihre einfache Montage. Sie können schnell und unkompliziert installiert werden, was Zeit spart und die Arbeitskosten senkt. Das macht sie besonders kostengünstig und rationell bei der Serienmontage.

Das besondere am Verbundanker - System:

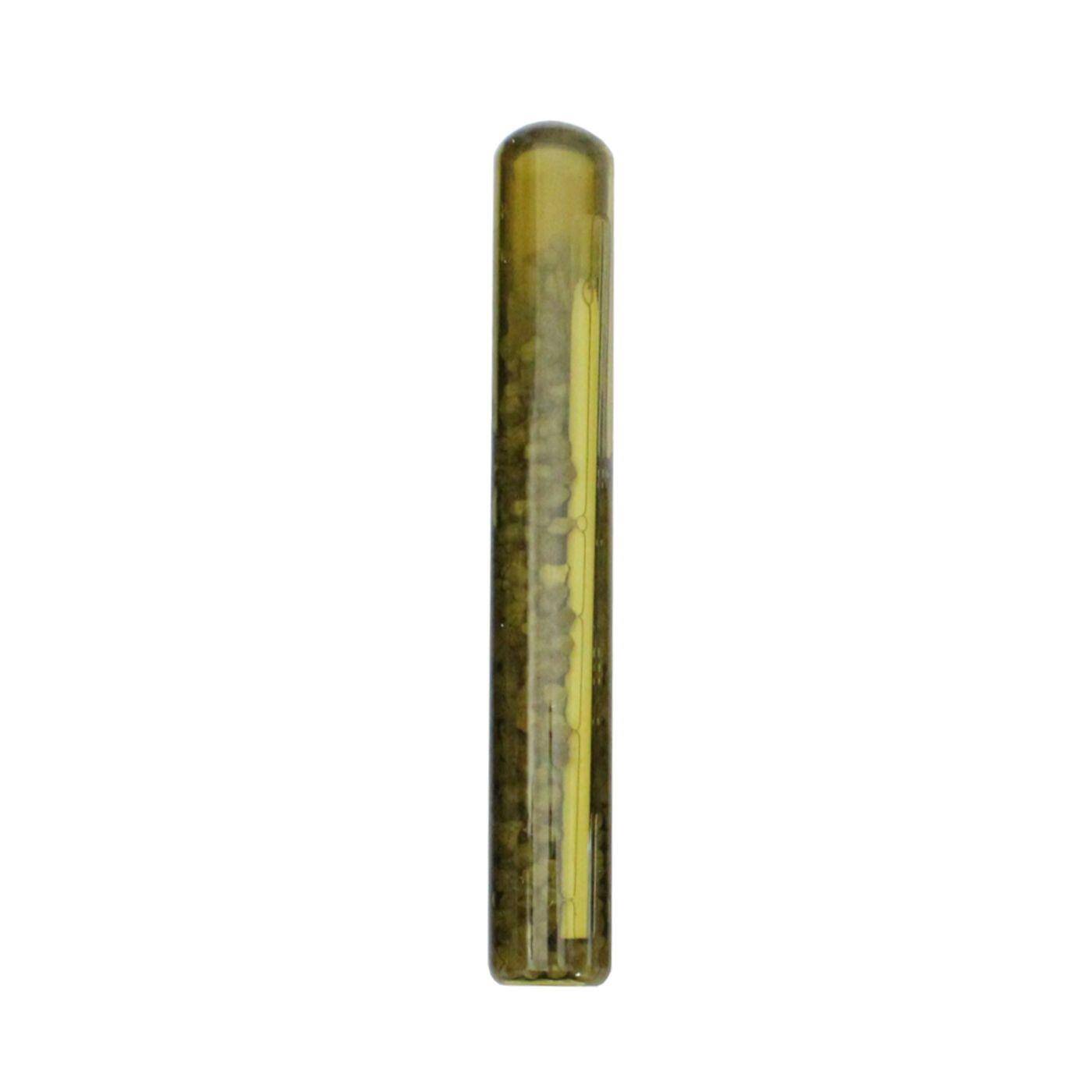

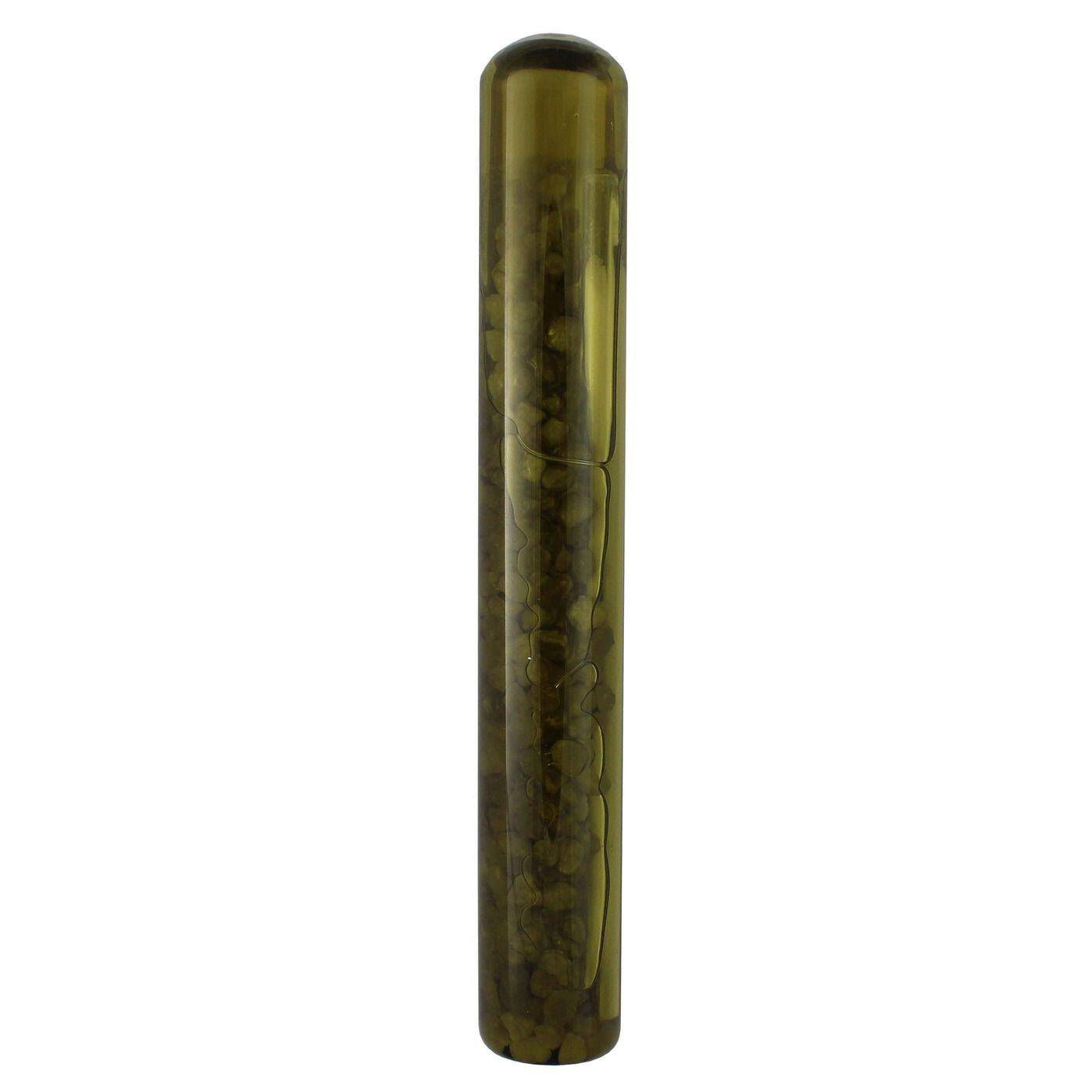

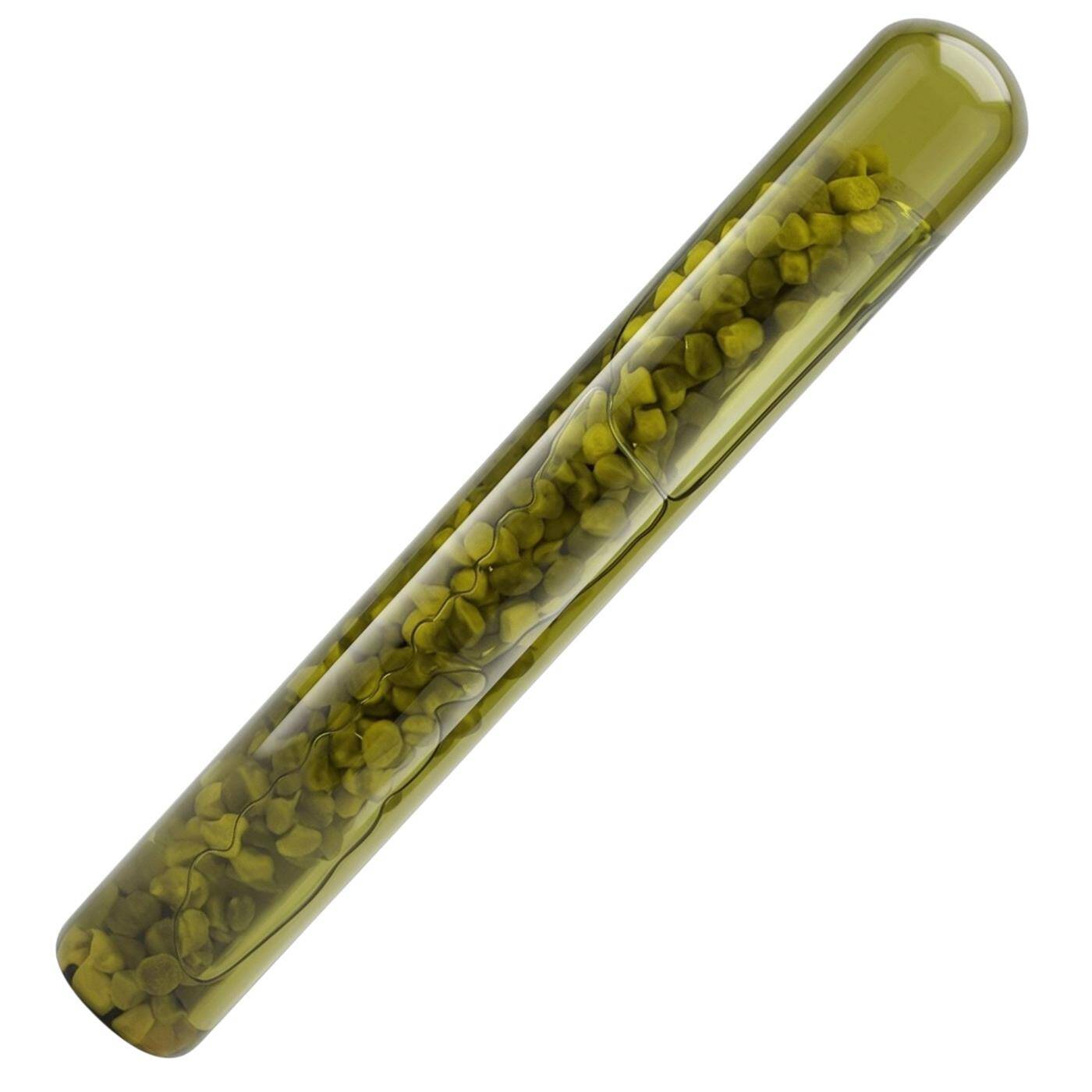

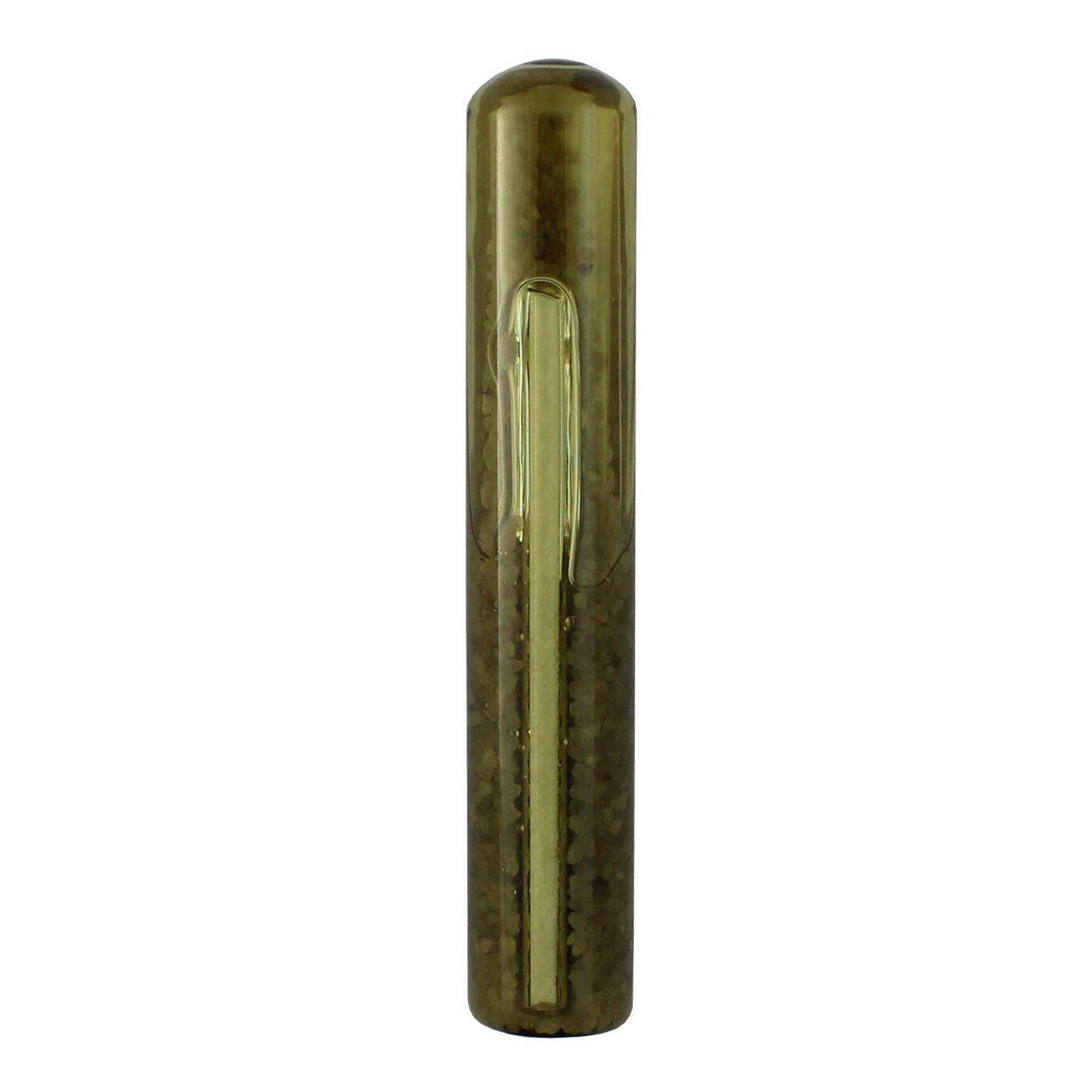

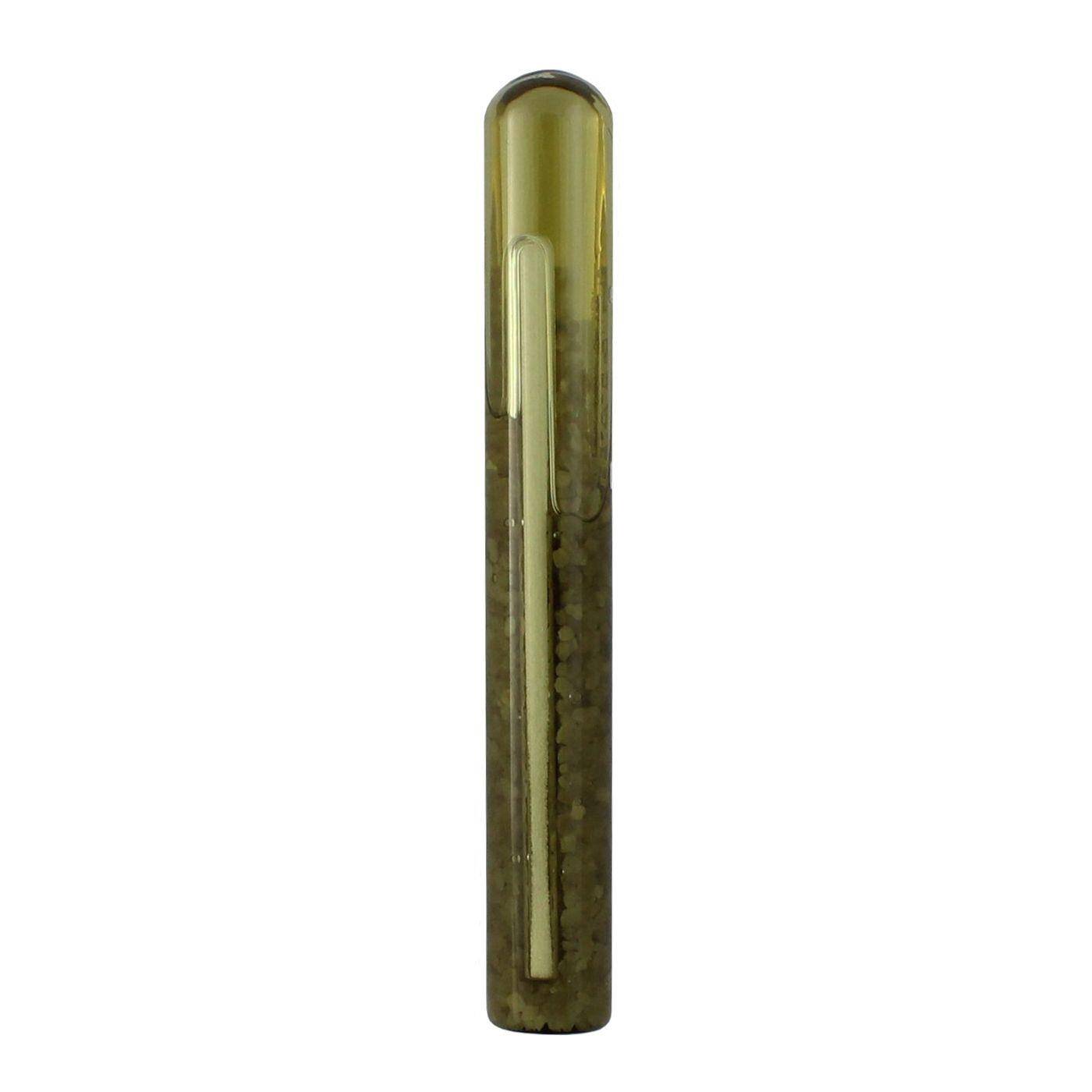

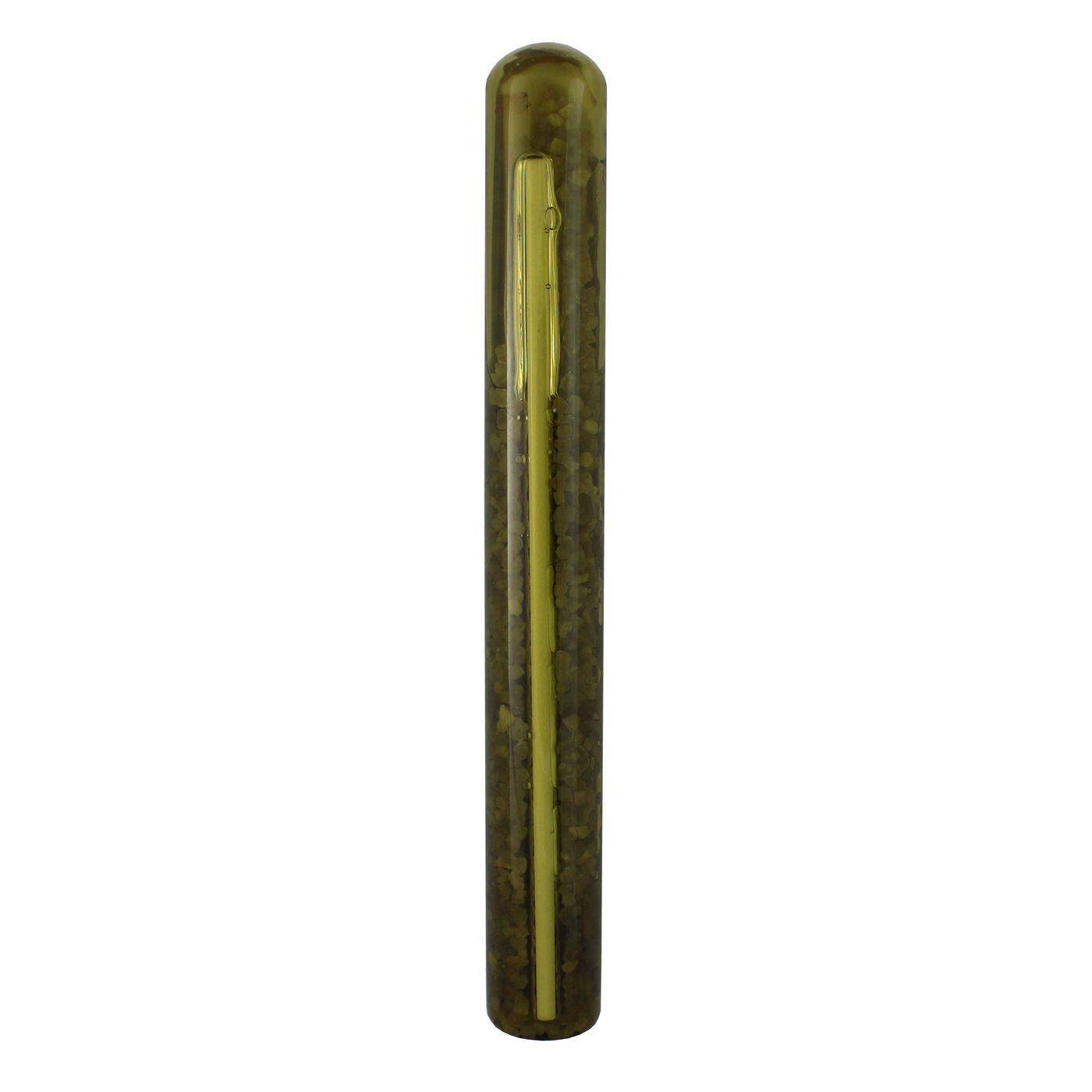

Die Verbundankerpatrone, auch als Verbundanker, Reaktionspatrone oder Hammerpatrone bezeichnet, ist ein Glasrohr, das mit einer reaktiven Harzmischung, Quarzsand und einem Härter gefüllt ist, die sich beim Zerschlagen vermischen. Ankerstange und Untergrund werden so beim Aushärten fest miteinander verbunden. Erfahren Sie alles zu diesem innovativen Verbundanker - System, bestehend aus Ankerstange und Verbundankerpatrone, welche verschiedenen Verbundanker es gibt, wie der chemische Dübel montiert wird, und zeigen Ihnen auf, wie Sie die passende Ankerstange und Verbundankerpatrone finden und was es beim Kauf zu beachten gibt.

Welche Verbundanker und Ankerstangen gibt es bei IT-Tronics?

Mit den Lumonic Ankerstangen von IT-Tronics in Verbindung mit einem chemischen Dübel wie der Verbundankerpatrone befestigen Sie sicher und zulassungskonform nach den geltenden Vorschriften - im Baustellenalltag sowie bei speziellen Einsatzgebieten. Mit Lumonic Ankerstangen erledigen Sie Ihre Projekte zudem besonders wirtschaftlich, denn wir von IT-Tronics stellen Ihnen genau die passende Ankerstange zur Verfügung, um jede Schwerlastaufgabe erfolgreich zu bewältigen. Unser aus der Ankerstange und der Verbundankerpatrone bestehende Befestigungssystem ist perfekt aufeinander abgestimmt. Die hohe Leistungsfähigkeit und die vielseitigen Einsatzmöglichkeiten werden durch die ETA-Zulassung 08/0231 und Abnahmeprüfzeugnisse gemäß EN10204 belegt.

Durch die Reaktion der chemischen Dübel ist eine Montage bei Umgebungsbedingungen wie Nässe und Frost problemlos möglich. Anspruchsvolle Befestigungsprojekte im Maschinenbau, Hochbau und Tiefbau, der Sanierung von Bauten sowie Schwerlastbefestigungen, die eine langlebige, robuste Installation in verschiedenen Werkstoffen wie Beton bedürfen, können so in der Bauindustrie realisiert werden. Die Ankerstangen von IT-Tronics sind aus verzinktem Stahl und aus Edelstahl A4 hergestellt. Um die richtige Ankerstange für Ihre Anwendung zu finden, gilt es einige Faktoren zu beachten. Berücksichtigt werden muss die Last des Anbauteils, der vorhandene Untergrund sowie die lokalen Umgebungs- und Witterungsbedingungen.

Die styrolfreien Verbundanker sind zur Verankerung in ungerissenem Beton ausschließlich in Kombination mit den Ankerstangen zugelassen. Die sich in der Verbundankerpatrone befindende Harzmischung, grober Quarzsand und ein Härtepulver verbinden sich beim Zerstören des Glasrohrs zu einem homogenen Gemisch und reagieren chemisch miteinander, was nach dem Aushärten die Beanspruchnung des Bauelements mit entsprechender Last bewerkstelligt.

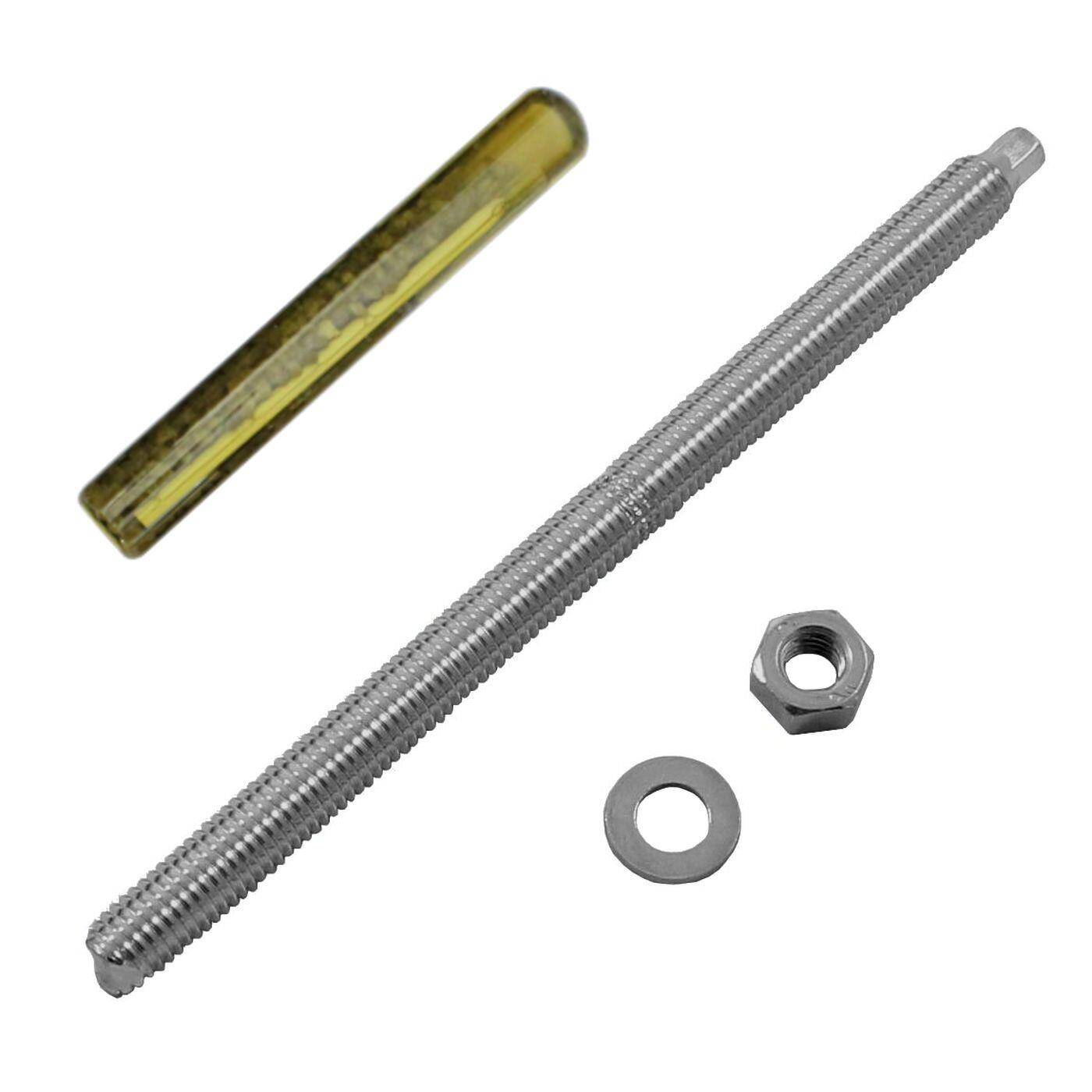

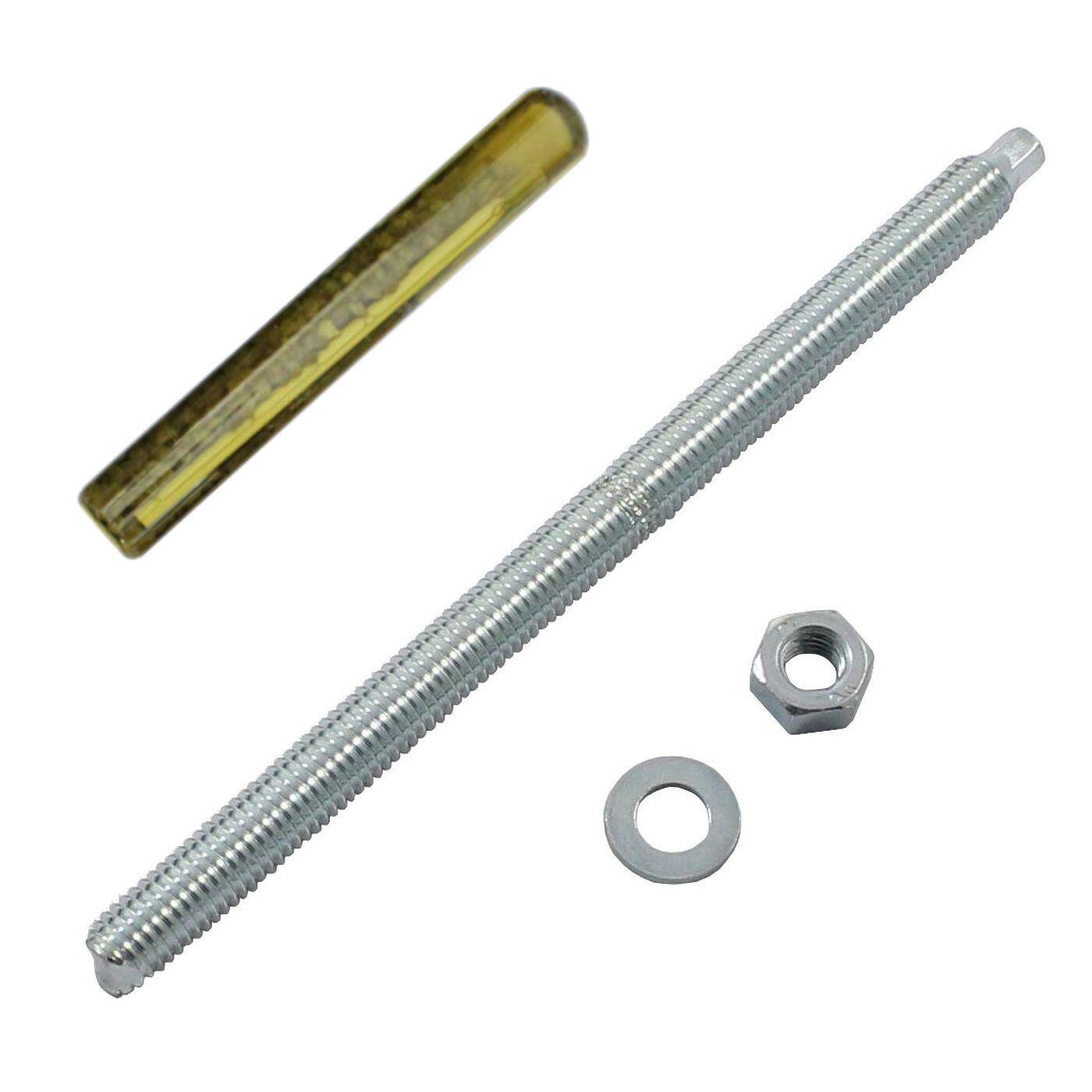

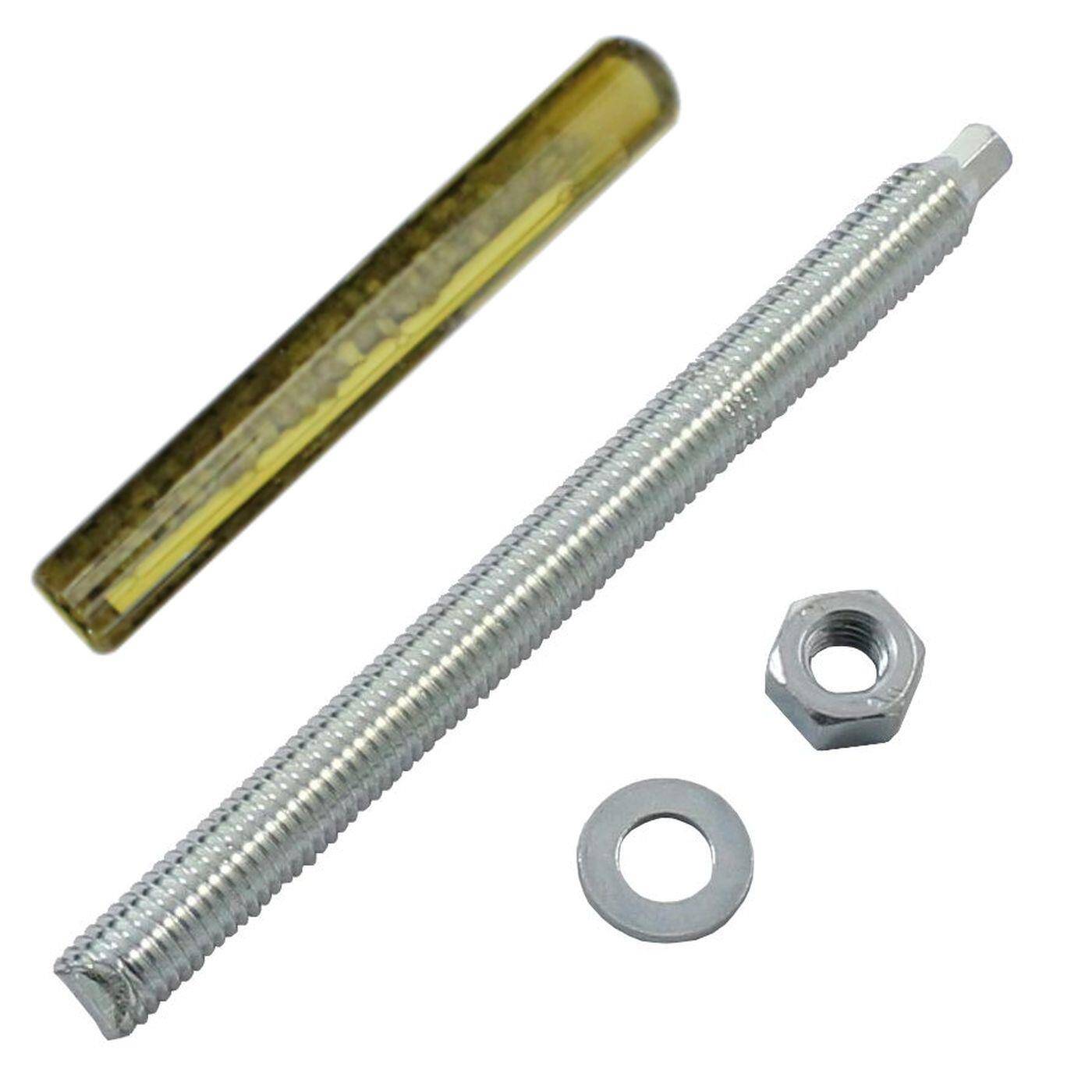

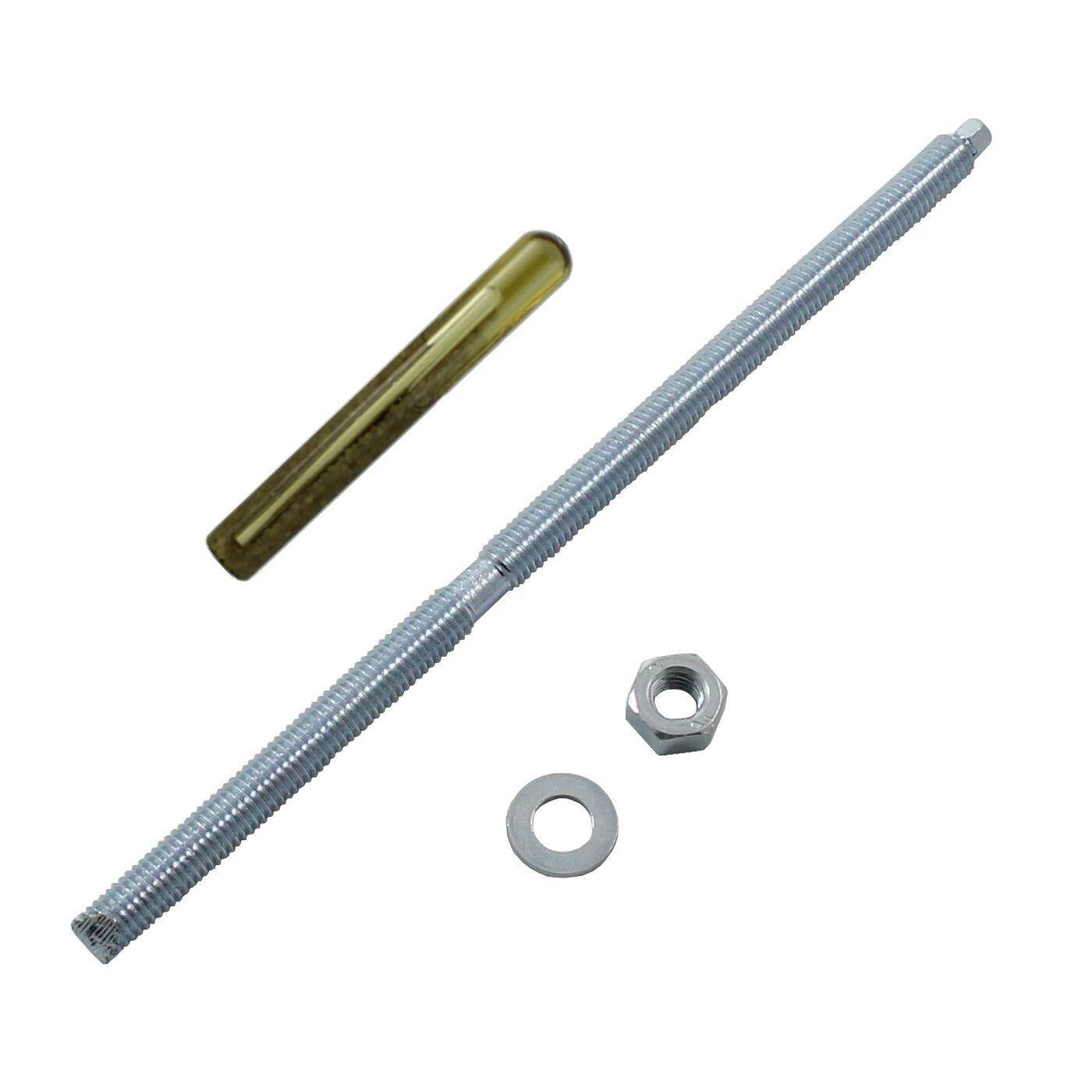

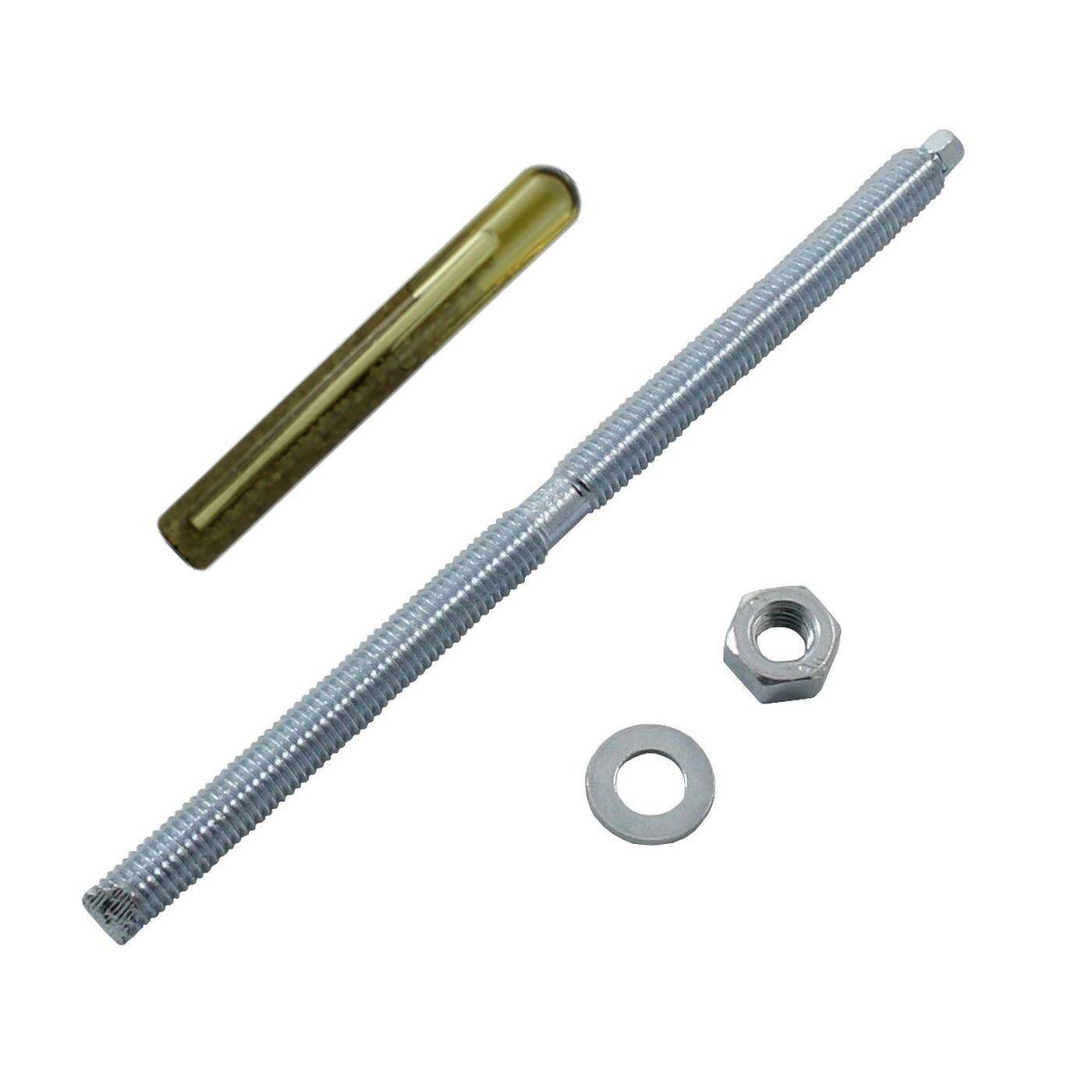

Lumonic Ankerstange ASK

Die Lumonic Ankerstange ASK aus verzinktem Stahl ist für die Anwendung in ungerissenem Beton mit einer Betonfestigkeit von C20/25 bis C50/60 zugelassen. Die Ankerstangen sind in den Größen M8, M10, M12, M16, M20 und M24 erhältlich.

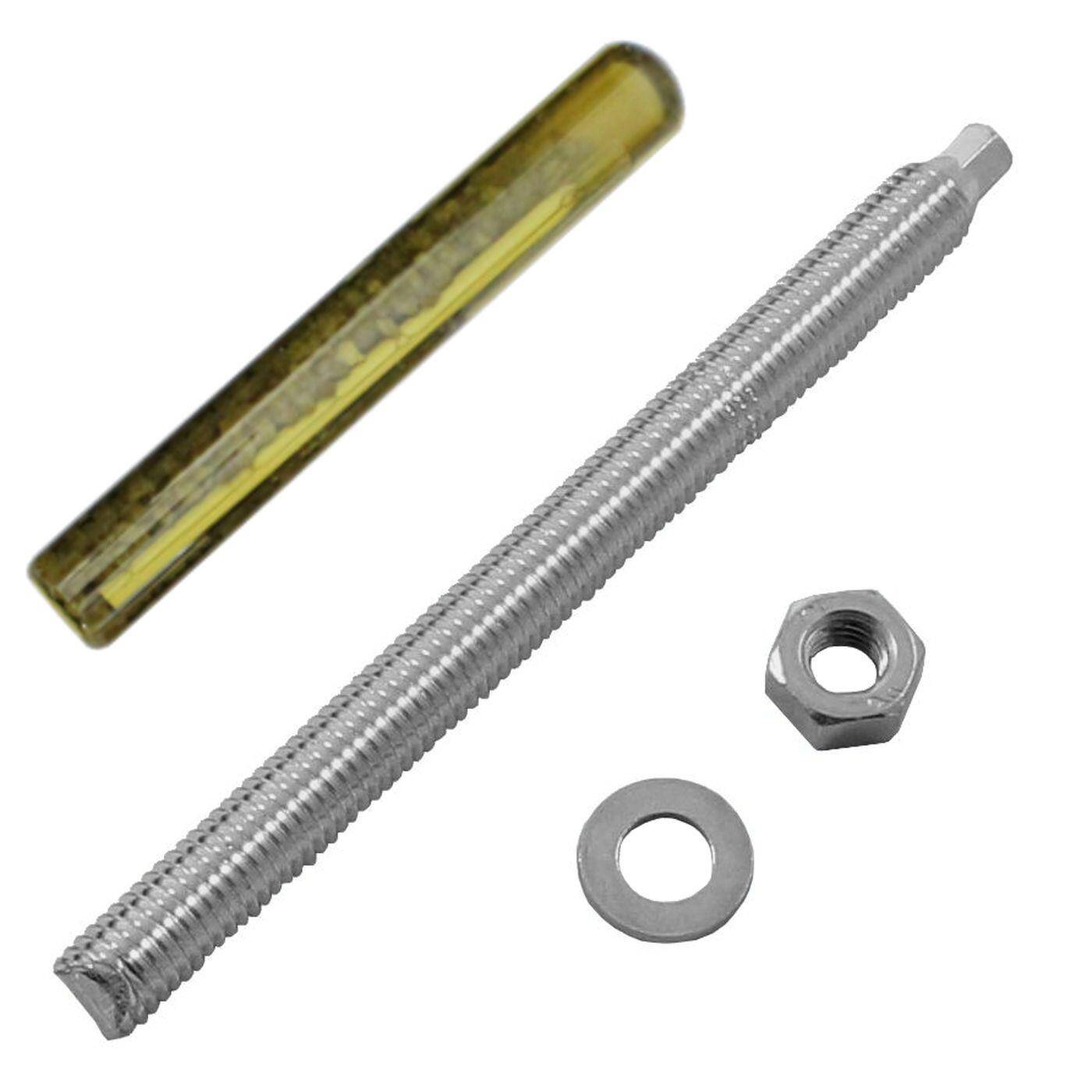

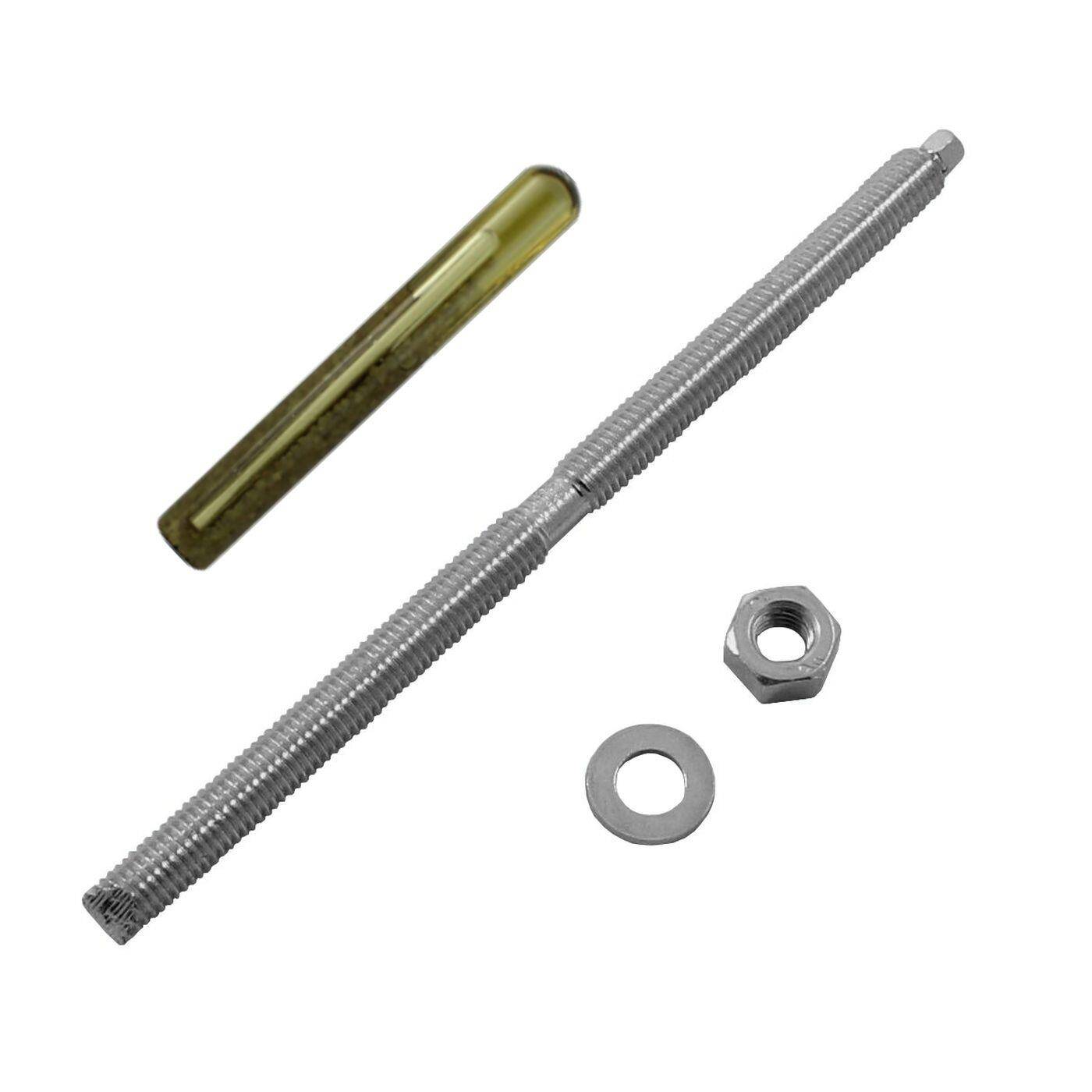

Lumonic Ankerstange ASK-E

Die Lumonic Ankerstange ASK-E aus Edelstahl A4 ist für die Verankerung in ungerissenem Beton mit einer Betonfestigkeit von C20/25 bis C50/60 zugelassen. Die Ankerstangen sind in den Größen M8, M10, M12, M16, M20 und M24 verfügbar.

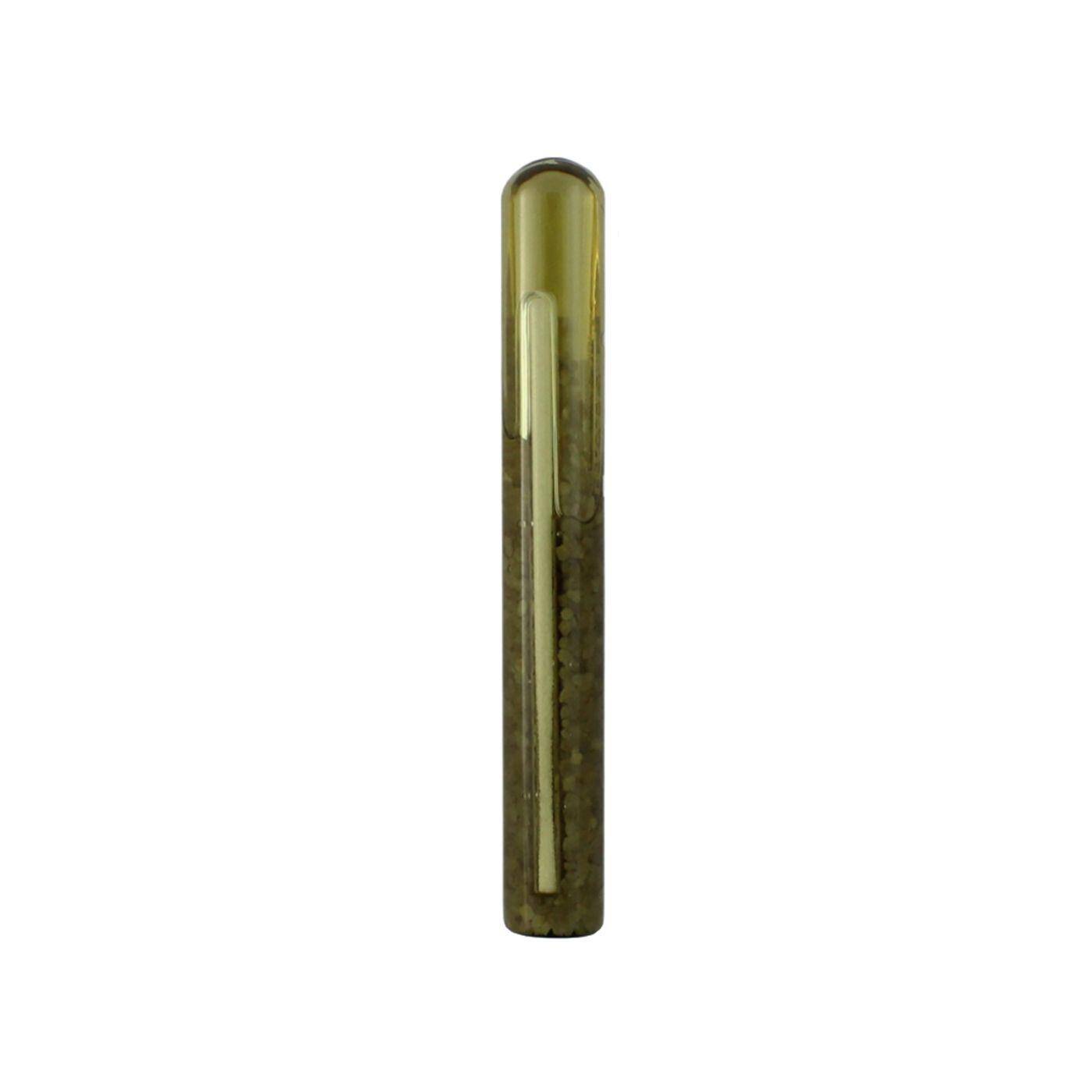

Lumonic Verbundankerpatrone VPK-SF

Die Lumonic Verbundankerpatrone VPK-SF wird in Verbindung mit den Ankerstangen ASK und ASK-E angewendet. Der Verbunddübel zur Verankerung in ungerissenem Beton wird den Ankerstangen entsprechend in den Größen M8, M10, M12, M16, M20 und M24 angeboten.



Anmerkung: Die Ankerstangen stehen in ihren jeweiligen Größen in unterschiedlichen Längen bereit. Ankerstangen sowie Verbundankerpatronen sind einzeln bestellbar oder als Set aus Ankerstange und Verbundankerpatrone lieferbar.

Was ist der Unterschied zwischen Ankerstange ASK und ASK-E?

Gemäß der Europäisch Technischen Zulassung der ETA-08/0231 haben die Verbundanker eine Zulassung für die Verankerung in ungerissenem Beton. Die Anwendungsgebiete, Eigenschaften und die Wirkungsweise der Ankerstangen und der Verbundanker VPK-SF sind identisch, einzig das Material macht den Unterschied.

Die Verbundanker-Systeme können in trockenem und feuchtem Untergrund gesetzt werden. Die Anwendungsbedingungen und Umweltbedingungen entscheiden über das Material der Ankerstange, welches zum Einsatz kommt. In jedem Fall sollten jedoch immer die speziellen Gegebenheiten vor Ort berücksichtigt werden - nur so kann gewährleistet sein, dass die Befestigungen auch wirklich stabil sind.

Welche Ankerstange kommt wann zum Einsatz?

Die Ankerstange, einschließlich der Mutter und Unterlegscheibe, kann aus verschiedenen Materialien bestehen:

• galvanisch verzinkter Stahl
• feuerverzinkter Stahl
• nichtrostender Stahl
• hochkorrosionsbeständiger Stahl

Laut den Vorgaben der Europäischen Organisation für Technische Zulassungen ( ETA ) und dem aktuellen Stand der Technik sind die spezifizierten Anwendungsbedingungen und Umweltbedingungen wie folgt definiert:

Anmerkung: Aggressive Bedingungen sind z.B. ständiges, abwechselndes Eintauchen in Seewasser oder der Bereich der Spritzzone von Seewasser, chlorhaltige Atmosphäre in Schwimmbadhallen oder Atmosphäre mit extremer chemischer Verschmutzung ( z.B. bei Rauchgas-Entschwefelungsanlagen oder Straßentunneln, in denen Enteisungsmittel verwendet werden. )

Wie funktioniert das Verbundanker-System aus Ankerstange und Verbundanker?

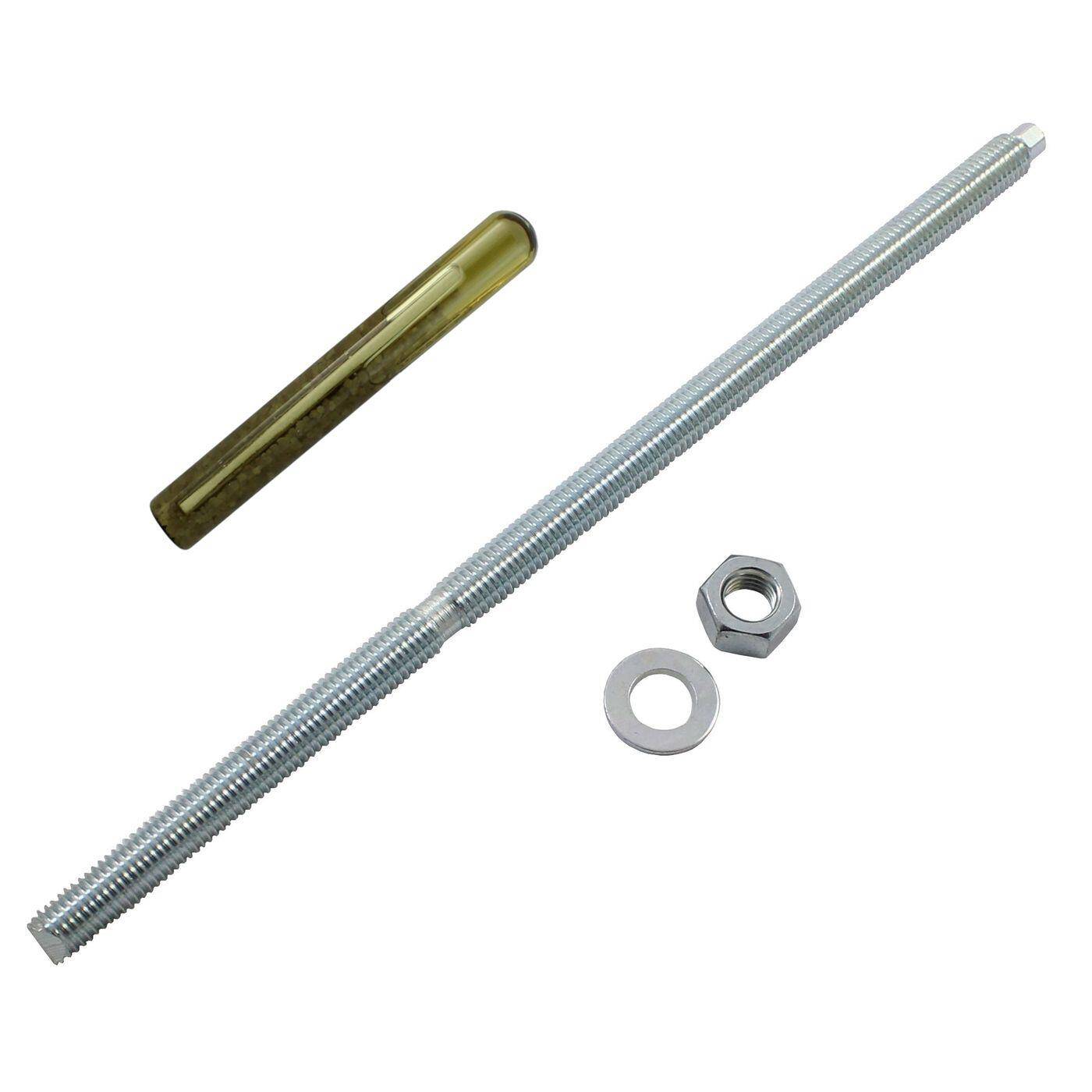

Ankerstange und Verbundankerpatrone sind zwei wichtige Komponenten im Bereich der Befestigungstechnik. Mit Ihnen werden selbst schwerste Lasten sicher im Beton verankert. Um die Verbindung zwischen dem Bauteil und der Wand herzustellen, wird in das zuvor erstellte und gereinigte Bohrloch eine Verbundankerpatrone eingesetzt. Diese Patrone besteht aus zwei ineinander liegenden Glasröhren und enthält ein Zweikomponentensystem - Harz- und Härterkomponente sowie Quarzsand, welches sich beim Einsetzen der Ankerstange durch Zerstörung der Glasrohre miteinander vermischt.

Die Ankerstange besteht aus einem langen Stab mit Gewinde an beiden Enden. Die eine Seite des Gewindes der Ankerstange hat eine spezielle Dachspitze, um das bestmögliche Zerdrücken und Zermahlen der Glasrohre der Verbundankerpatrone zu ermöglichen. Dieses abgeschrägte Gewindeende wird in das Bohrloch, in dem bereits die Verbundankerpatrone sitzt, eingeführt, während das andere Ende für die Montage des Bauteils vorgesehen ist. Die Länge der Ankerstange hängt von den spezifischen Bedürfnissen ab und kann je nach Projekt individuell angepasst werden.

Um die Verbindung zwischen dem Bauteil und der Wand herzustellen, wird in das Bohrloch eine Verbundankerpatrone eingesetzt. Diese Patrone besteht aus zwei ineinander liegenden Glasröhren und enthält ein Zweikomponentensystem - Harz- und Härterkomponente sowie Quarzsand, welches sich beim Einsetzen der Ankerstange durch Zerstörung der Glasrohre miteinander vermischt.

Das Ergebnis ist ein starkes Klebemittel, das je nach Untergrundtemperatur in wenigen Minuten bis zu mehreren Stunden komplett aushärtet und somit einen dauerhaften Halt garantiert. Durch diese Kombination aus einer stabilisierten Verbindung durch die Ankerung sowie zusätzlichem Schutz vor Korrosion und eindringendem Wasser bietet dieses System höchstmögliche Sicherheit bei schwerer Belastung. Anschließend wird das zu montierende Anbauelement mit der mitgelieferten Unterlegscheibe und der Sechskantmutter mit vorgeschriebenem Drehmoment fixiert.

Ankerstangen in Verbindung mit Verbundankerpatronen bieten eine effektive Lösung zur Befestigung von schwereren Gegenständen durch ihre hohe Tragfähigkeit sowie schnelle Aushärtungszeit. Diese Technologie gewährt eine zuverlässige und langlebige Lösung für alle Arten von Befestigungsaufgaben.

Der Dübel für die Ewigkeit - Vorteile des Verbundanker - Systems

Die Lumonic Ankerstangen ASK und ASK-E aus hochwertigem galvanisch- und feuerverzinktem Stahl und Edelstahl halten in Verbindung mit dem Verbundanker VPK SF den höchsten Belastungen unter Zugbeanspruchung stand. Das Verbundanker-System wurde speziell für den ganzjährigen Einsatz entwickelt. Das innovative Patronensystem ermöglicht eine einfache Anwendung zur Befestigung in ungerissenem Beton ( ETA-08/0231 ). Das spreizspreizdruckarme Verankern begünstigt minimale Rand- und Achsabstände.

Dank seiner chemischen Zusammensetzung kann der Klebeanker selbst bei extrem niedrigen oder hohen Temperaturen sicher und zulassungskonform verwendet werden und ist äußerst praktisch zu verarbeiten. Optimale Aushärtungszeiten verkürzen die Wartezeiten. Die Verankerungstiefe der Ankerstange ist durch den bereits vorportionierten Kleber in der Verbundankerpatrone angepasst und definiert. Durch das Abdichten des Bohrlochs kann die Montage kann schnell und sparsam erfolgen, ohne Plastikabfall zu produzieren. Setzen Sie auf Verbundankersysteme von Lumonic, denn die halten, was sie versprechen!

• Höchste Belastbarkeit unter Zugbeanspruchung
• Minimale Achs- und Randabstände
• Ganzjähriger Einsatz - Zügige Aushärtung
• Definierte Verankerungstiefe durch vorportionierten Kleber
• Schutz vor Korrosion und eindringendem Wasser
• Wirtschaftliche Montage - schnell und einfach

Höchste Belastbarkeit unter Zugbeanspruchung

Die Lumonic Ankerstange ASK und ASK-E in Kombination mit Verbundanker VPK-SF wurden durch die Europäische Technische Bewertung ETA-08/0231 als äußerst belastbar in Bezug auf Zuglasten und Querlasten bestätigt:

Infobox: Beispiel: Die Klebeanker sind für den Einsatz in ungerissenem Beton geeignet. Ein Beispiel ist der Lumonic VPK-SF M12 mit einem Richtwert für Beton (f =20N/mm) in Kombination mit der Ankerstange aus Automatenstahl mit der Festigkeitsklasse 5.8.

Dieser Verbundanker hat eine empfohlene Last pro Dübel bei Zugbeanspruchung bei einer Standard Reinigung von 8,9 kN, bei einer Premium Reinigung hält der Chemische Dübel 13,9 kN Last stand.

Bei einer Verankerungstiefe von 110 mm entspricht dies einer Tragfähigheit von 0,9 Tonnen bei einer Standard Reinigung bzw. 1,42 Tonnen bei der Premium Reinigung des Bohrlochs!

Definition der Kraft^F in Newton:

Ausführliche Angaben zu der empfohlenen Last pro Dübel sind im Datenblatt der Ankerstangen ASK und ASK-E und dem Verbundanker VPK-SF aufgeführt.

• Optimale Lastübertragung: Sicheres Verankern durch durch die große Kontaktfläche
• Spreizdruckarme Verankerung: Minimale Rand- und Achsabstände bei hohen Lastwerten
• Maximale Sicherheit: Verankerung mit Verbundanker bietet maximale Sicherheit

Minimale Achs- und Randabstände

Der Verbundanker VPK-SF ist die perfekte Lösung für Befestigungen mit sehr geringem Achs- und Randabstand. Wenn hohe Spreizkräfte auftreten, besteht das Risiko von Betonabplatzungen. Durch das spreizdruckarme Verankern kann eine zuverlässige Befestigung auch bei minimalen Achs- und Randabständen gewährleistet werden. Der Hochleistungs-Klebeanker bietet zudem sicheren Halt selbst in dünnen Betonbauteilen.

• Perfekte Lösung für Befestigungen mit sehr geringem Achs- und Randabstand
• Verhindert Betonabplatzungen durch spreizdruckarmes Verankern
• Bietet sicheren Halt selbst in dünnen Betonbauteilen

Ganzjähriger Einsatz - zügige Aushärtung

Lumonic Verbundanker VPK-SF sind für die ganzjährige Verarbeitung bei extrem niedrigen und hohen Temperaturen im Verankerungsgrund von -5°C bis > 20°C konzipiert. Dank ihrer robusten Konstruktion und hochwertigen Materialien sind die Klebeanker in der Lage, auch unter widrigsten Bedingungen zuverlässig ihre Aufgabe zu erfüllen.

Ob bei starkem Frost oder brütender Hitze - die Lumonic Verbundanker VPK-SF bleiben stabil und sicher verankert. Durch die kurzen Aushärtezeiten können Wartezeiten in der weiteren Montage auf ein Minimum verkürzt werden.

Anmerkung: Je nach vorherrschender Temperatur härtet der Klebeanker bei hoher Gradzahl in kürzester Zeit aus. Bei Minustemperaturen kann die Reaktionszeit mehrere Stunden betragen. In nassem Beton verdoppelt sich die Aushärtezeit. Die Reaktionszeiten finden Sie übersichtlich im Datenblatt des Verbundanker VPK-SF aufgeführt.

• Ganzjähriger Einsatz möglich: Funktioniert bei extrem niedrigen und hohen Temperaturen (-5°C bis > 20°C)
• Robuste Konstruktion und hochwertige Materialien für zuverlässige Ankerung unter widrigsten Bedingungen
• Kurze Aushärtezeit verkürzt Wartezeiten in der Montage

Einbauzustand und Montagedaten des Verbundankers

Einbauzustand

d_O = Bohrernenndurchmesser
h₀ = Bohrlochtiefe
h_ef = Effektive Verankerungstiefe
d_f = Durchgangsbohrung im Anbauteil
t_fix = Klemmdicke
h = Mindestbauteildicke
L = Länge

Montagedaten

Dübelgröße		M8	M10	M12	M16	M20	M24
Bohrernenndurchmesser dO =	mm	10	12	14	18	25	28
Bohrschneidendurchmesser dcut = ≤	mm	10,45	12,45	14,5	18,5	25,5	28,5
Bohrlochtiefe h0	mm	80	90	110	125	170	210
Effektive Verankerungstiefe hef	mm	80	90	110	125	170	210
Durchgangsbohrung im Anbauteil df	mm	9	12	14	18	22	26
Montagedrehmoment Tinst	Nm	10	20	40	60	120	150
Minimale Bauteildicke hmin	mm	110	120	150	160	220	300
Minimaler Randabstand cmin	mm	60	70	85	95	130	160
Minimaler Achsabstand smin	mm	60	70	85	95	130	160

Abmessungen der Ankerstange und Verbundankerpatrone

Abmessungen

Dübelgröße

Dübelgröße			M8	M10	M12	M16	M20	M24
Ankerstange	Ø d1	[mm]	M8	M10	M12	M16	M20	M24
	L ≥	[mm]	90	100	120	140	190	235
	hef	[mm]	80	90	110	125	170	210
Verbundankerpatrone	dp	[mm]	9	10,5	12,5	16,5	23	23
	Lp		80	85	95	95	160	190

Wie wird der Verbundanker montiert?

Nur eine korrekte Montage des Verbundankers gewährleistet eine sichere Verankerung schwerer Gegenstände an der Wand, im Boden oder an der Decke. Um einen stabilen Halt zu garantieren, müssen Sie einige Vorbereitungen treffen und sorgfältig vorgehen. Mit der Reinigung des Bohrlochs ( Schritt 2 ), Standard Reinigung oder Premium Reinigung, können Sie die empfohlene Last pro Dübel wesentlich beeinflussen.

Folgen Sie diesen fünf einfachen Schritten und Anweisungen für die sichere und schnelle Montage des Klebeankers genau, um das bestmögliche Ergebnis zu erzielen:

Anleitung:

1. Stellen Sie ein Bohrloch anhand der Montagedaten her. Hierbei gilt es unbedingt zu beachten, dass der Bohrnenndurchmesser zwei Nummern größer ist als die tatsächliche Dübelgröße (siehe Montagedaten oben).
2. Blasen Sie das Bohrloch mit einem Ausbläser aus. Für eine Standard Reinigung reinigen Sie das Bohrloch zweimal mit einer geeigneten Bürste und anschließend wieder mit dem Ausbläser. Bei einer Premium Reinigung erfolgt der Schritt der Reinigung mit Druckluft (> 6 bar).
3. Prüfen Sie die Verbundankerpatrone auf ihre Einsatzfähigkeit. Es darf keine Beschädigung erkenntlich sein und das Harz muss zähflüssig fließen. Anschließend können Sie die Mörtelpatrone in das Bohrloch einsetzen.
4. Treiben Sie die Ankerstange durch gleichzeitiges Schlagen und Drehen mittels eines Schlagbohrgerätes in das Bohrloch bis auf den Bohrlochgrund ein.
5. Ziehen Sie die Sechskantmutter und die Unterlegscheibe mit dem der Dübelgröße entsprechendes Drehmoment an.

Quelle: DIBt (Deutsches Institut für Bautechnik) für Keilanker KDK und KDK-E ETA-08/0231

Welche Faktoren gilt es beim Verbundanker weiter zu beachten?

Bei der Befestigung von schweren Lasten ist ein fundiertes Wissen über die Anwendung von Dübeln unerlässlich. Wenn ein schweres Bauteil sich löst, kann dies ernsthafte Konsequenzen haben, wenn der Verbundanker nicht ausreichend im Untergrund verankert ist. Die Beschaffenheit des Untergrunds spielt deshalb eine entscheidende Rolle für die Montage. Oft gibt der Untergrund eher nach als der Dübel selbst.

Neben dem Untergrund ist auch die Bohrlochtiefe bzw. Verankerungstiefe von großer Bedeutung. Weitere Faktoren beeinflussen die Wahl des Klebeankers. Darüber hinaus spielen auch die Gesamtlänge des chemischen Dübels sowie die Klemmdicke des zu befestigenden Materials und das anzuwendende Drehmoment eine entscheidende Rolle:

• Untergrund
• Bohrlochtiefe und Reinigung
• Klemmdicke
• Drehmoment

Weitere Informationen zu den Verbundankern - übersichtlich für Sie zusammengestellt

Verbundanker sind ein bauaufsichtlich- und sicherheitsrelevantes Bauteil. Diese Bauteile müssen Prüfungen und Nachweise für die Eignung zur Schwerlastbefestigung durchlaufen und erbringen. Beim Kauf von Verbundankern ist auf die ETA-Kennzeichnung zu achten. Die Europäische Technische Zulassung ( ETA ), auch bekannt als European Technical Approval bzw. Assessment, bestätigt die erfolgreiche Durchführung eines standardisierten Prüfzyklus des Verbundankers. Dieser Zyklus legt präzise fest, welche Komponenten und Anwendungsbereiche des Dübels berücksichtigt wurden sowie die Schritte und Parameter für die Montage. Zusätzlich wird die Belastbarkeit des Ankers bestimmt und insbesondere der erforderliche Untergrund für eine sichere Befestigung festgelegt.

Die Zulassung der DIBt ( Deutsches Institut für Bautechnik ) für den Verbundanker VPK-SF, bestehend aus Ankerstange und Verbundankerpatrone, können Sie hier in der ETA-08/0231 einsehen. Reaktionszeiten sowie technische Daten wie die empfohlene Last pro Dübel zum Verbundanker VPK-SF finden Sie in unserem Datenblatt.

Weitere Informationen zu der Länge der jeweiligen Ankerstangen und deren Klemmdicke sind in der Produktbeschreibung und im Produktkatalog des Herstellers sowie in unseren jeweiligen Produktbeschreibungen ersichtlich.

Verbundanker - günstig kaufen - bei IT-Tronics!

Verbundanker kaufen zum günstigen Preis - bei IT-Tronics! Lumonic Verbundanker ✓ Lumonic Ankerstange ASK ✓ Lumonic Ankerstange ASK-E ✓ Lumonic Verbundankerpatrone VPK-SF ✓ Klebeanker von höchster Qualität zur sicheren Befestigung schwerer Anbauteile. Die chemischen Dübel zeichnen sich durch ihre hohe Traglast aus.

Gerne unterstützen wir Sie bei der Auswahl des geeigneten Verbundankers für Ihre Schwerlastbefestigung. Wir stehen Ihnen telefonisch unter der Nummer 09099 - 9988010 zur Verfügung. Aufgrund unseres umfangreichen Lagerbestandes sind die Ankerstangen und Verbundankerpatronen jederzeit sofort verfügbar. Die Lieferung erfolgt innerhalb von 1-3 Tagen nach Bestellung - garantiert!

Bestellen Sie noch heute bei IT-Tronics, dem Online-Shop für Metallwaren wie Schwerlastanker, Verbundanker und Schlaganker. Profitieren Sie von herausragender Qualität und einem exzellenten Kundenservice!

Leistungsnachweise

ETA-08/0231, Option 7

Ungerissener Beton (Betondruckzone), C20/25 bis C50/60

Brandverhalten

Der Dübel erfüllt die Anforderungen der Klasse A1
