Ankerstange ASK aus galvanisch verzinktem Stahl
Die Ankerstange ASK aus galvanisch verzinktem Stahl erfüllt selbst die höchsten Anforderungen in der Befestigung von schweren Lasten. Ankerstange ASK ist in Verbindung mit dem Verbundanker VPK-SF zur Verankerung in ungerissenem Beton von der DIBt (Deutsches Institut für Bautechnik), ETA-08/0231 zugelassen, wichtigstes Qualitätskriterium bei Metalldübel zur Verankerung im Beton.
- Anwendungsgebiete der Ankerstange ASK
- Die Vorteile des Verbundankers - bestehend aus Ankerstange und Verbundankerpatrone
- Wirkungsweise und Montage der Ankerstange und der Verbundankerpatrone
- Ankerstangen ASK erhalten Sie bei IT-Tronics in folgenden Größen
- Empfohlene Last pro Dübel in Kilogramm in der Übersicht
- Ankerstange ASK - Leistungsnachweisee

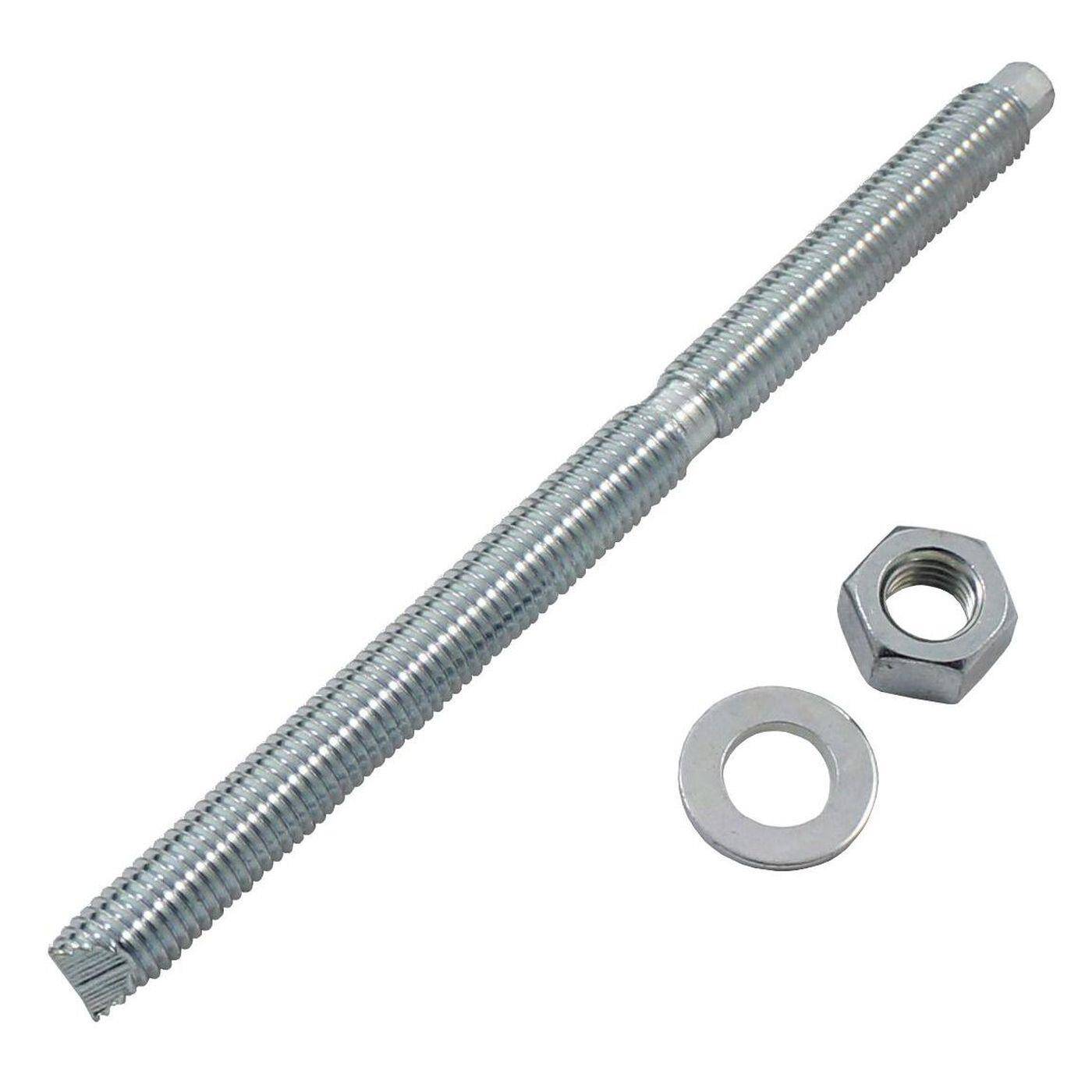

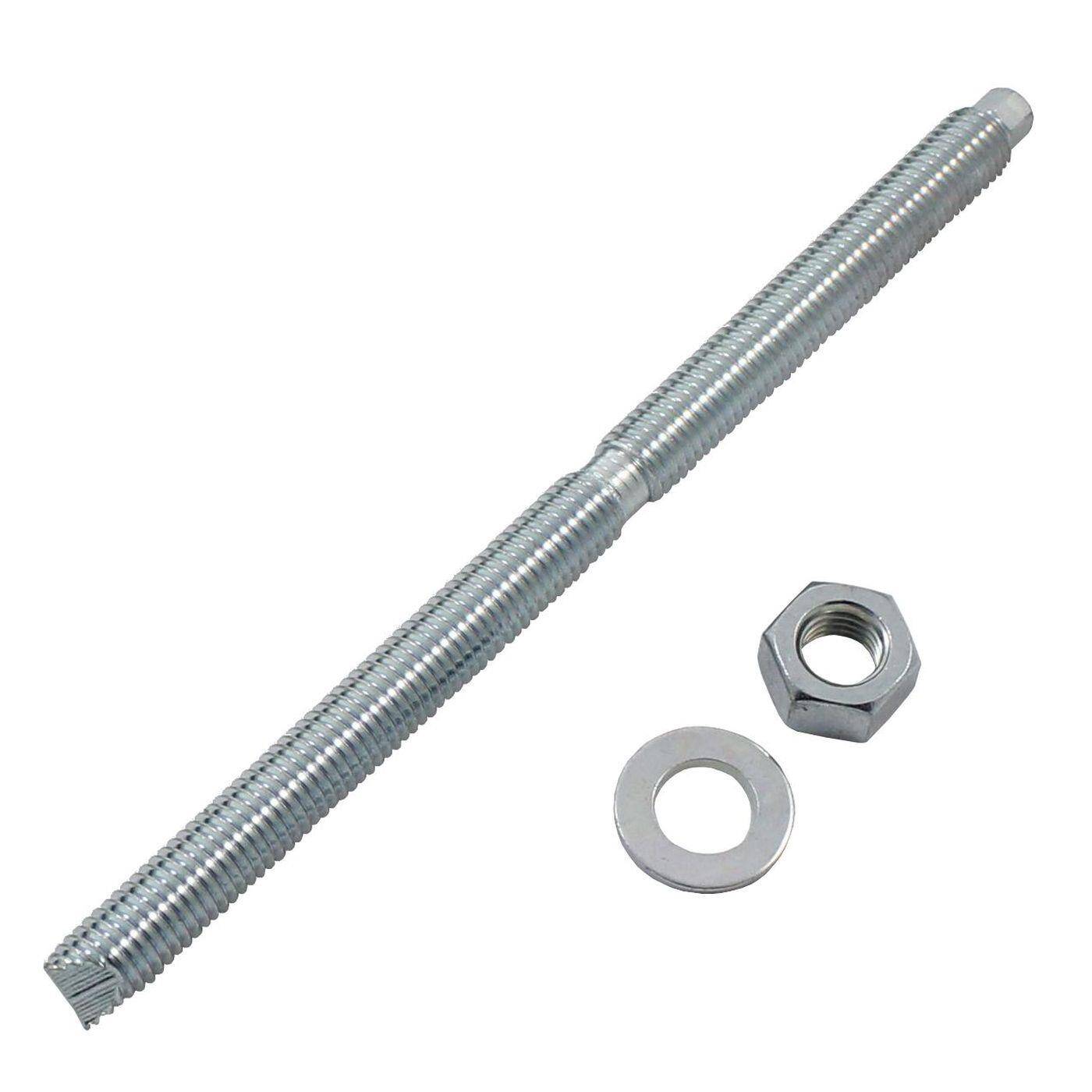

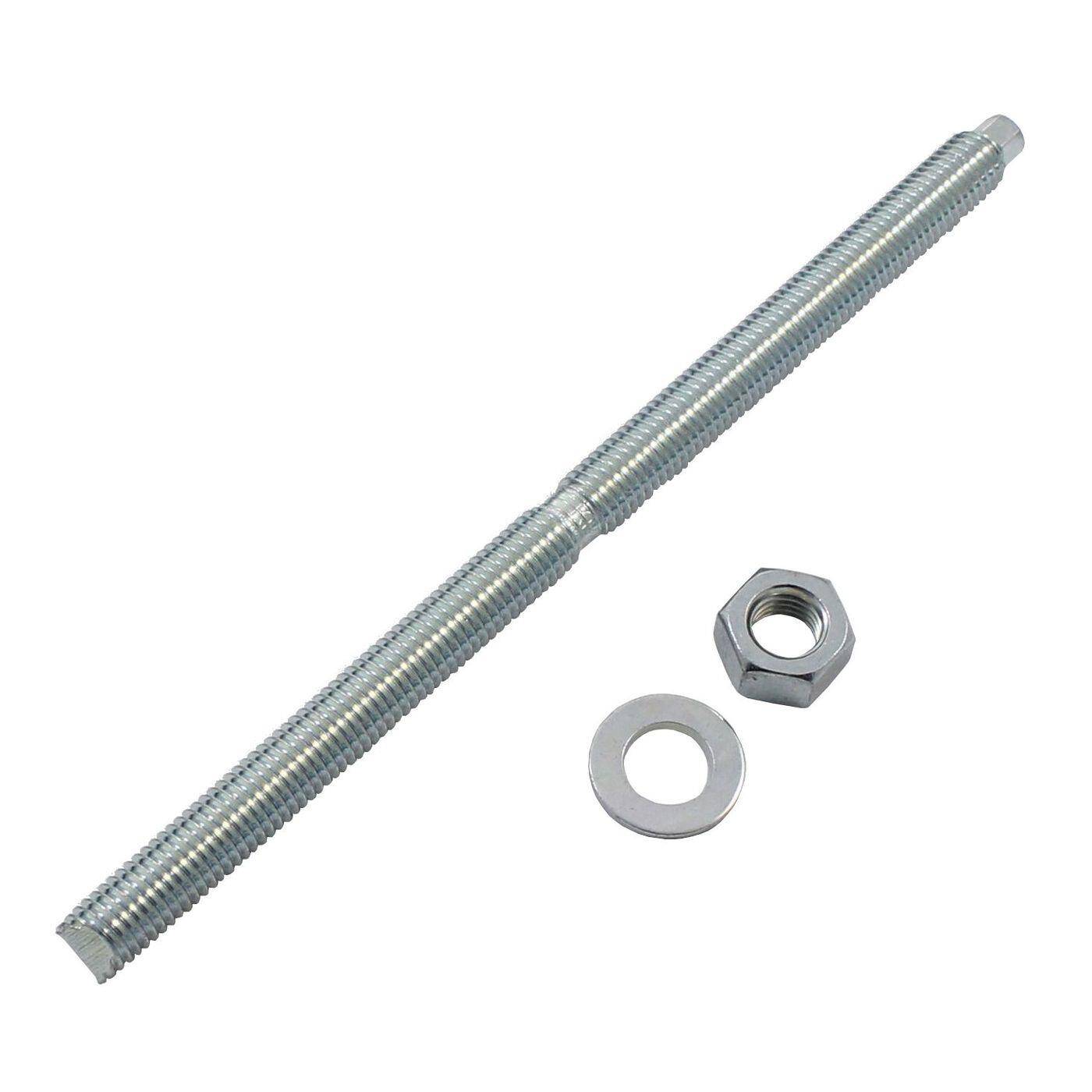

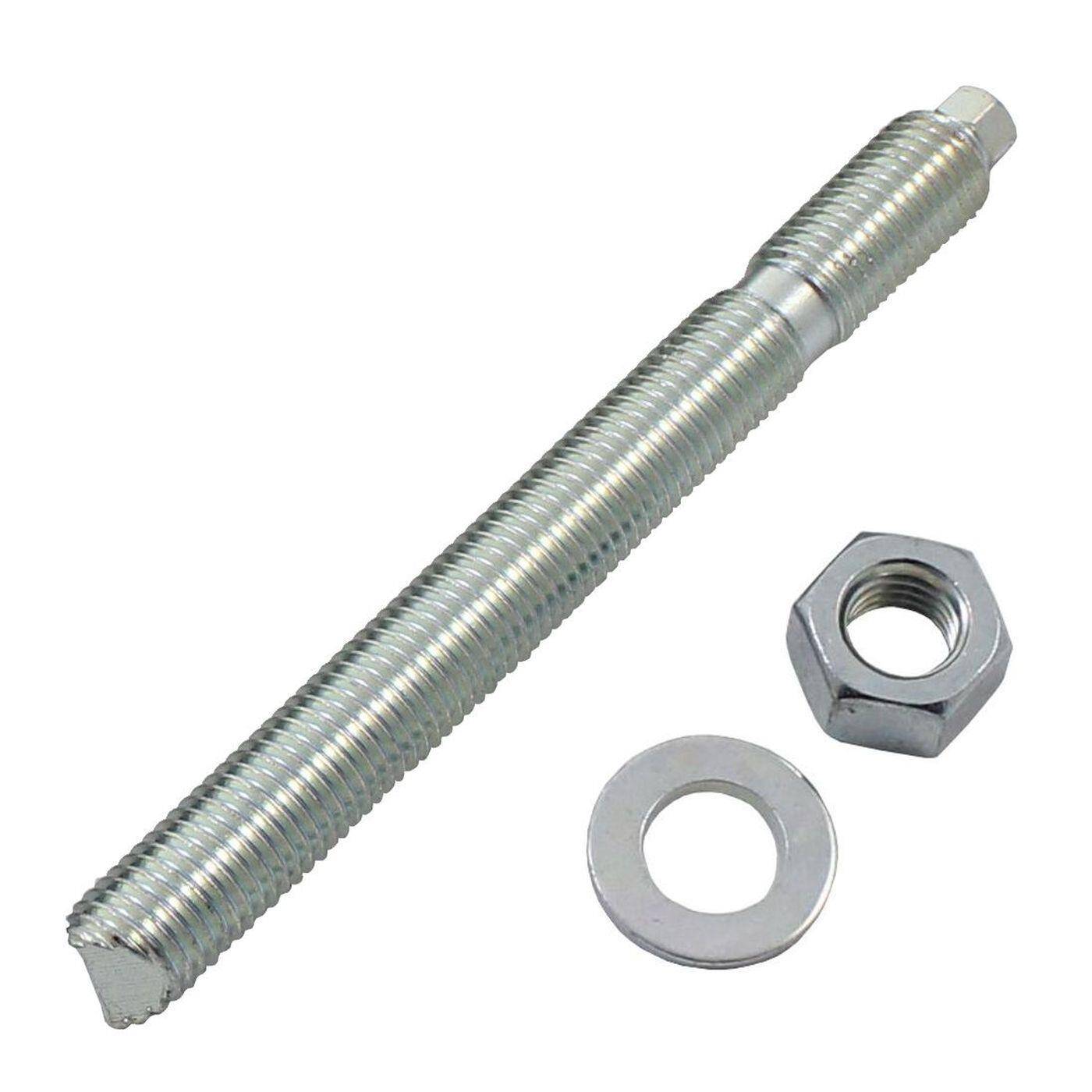

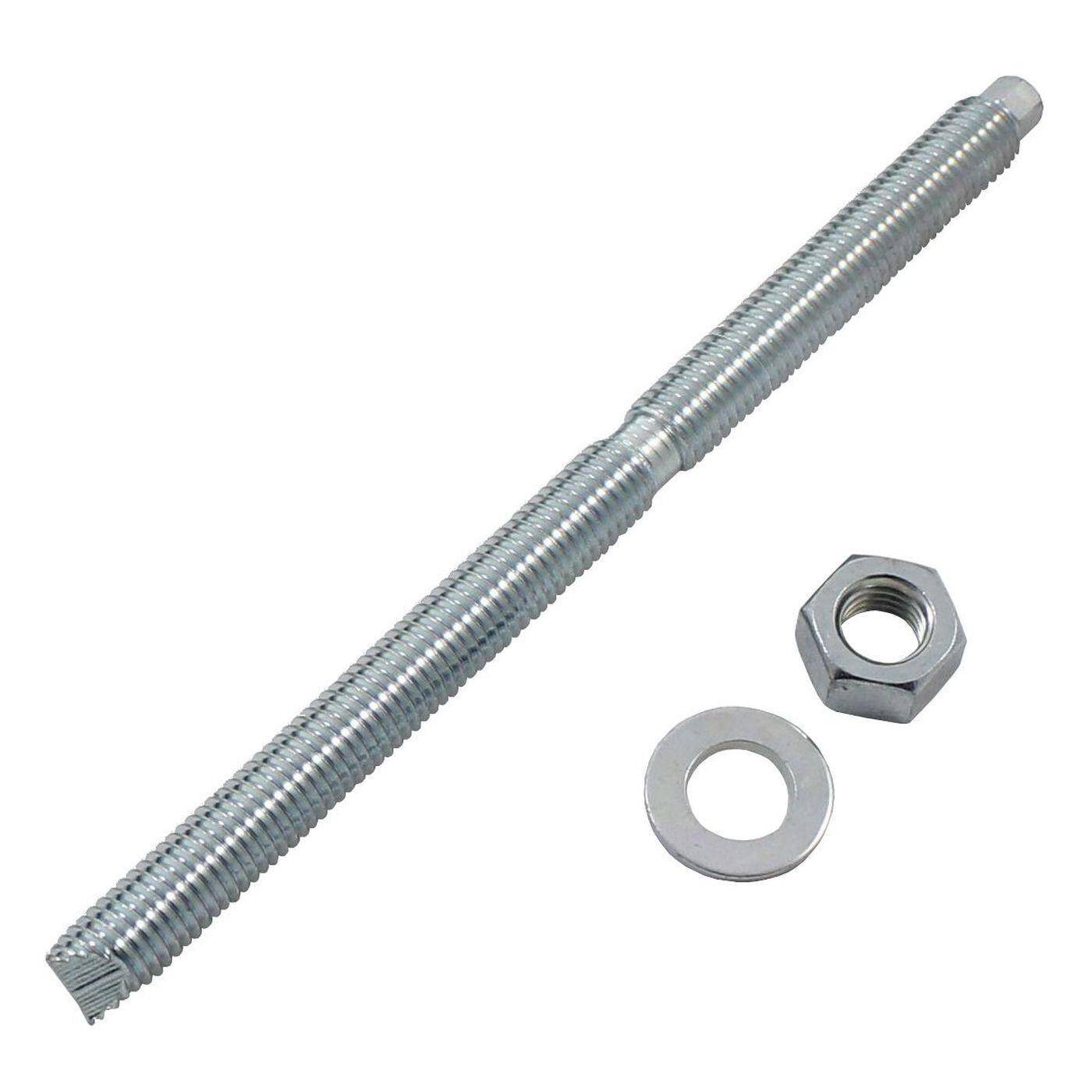

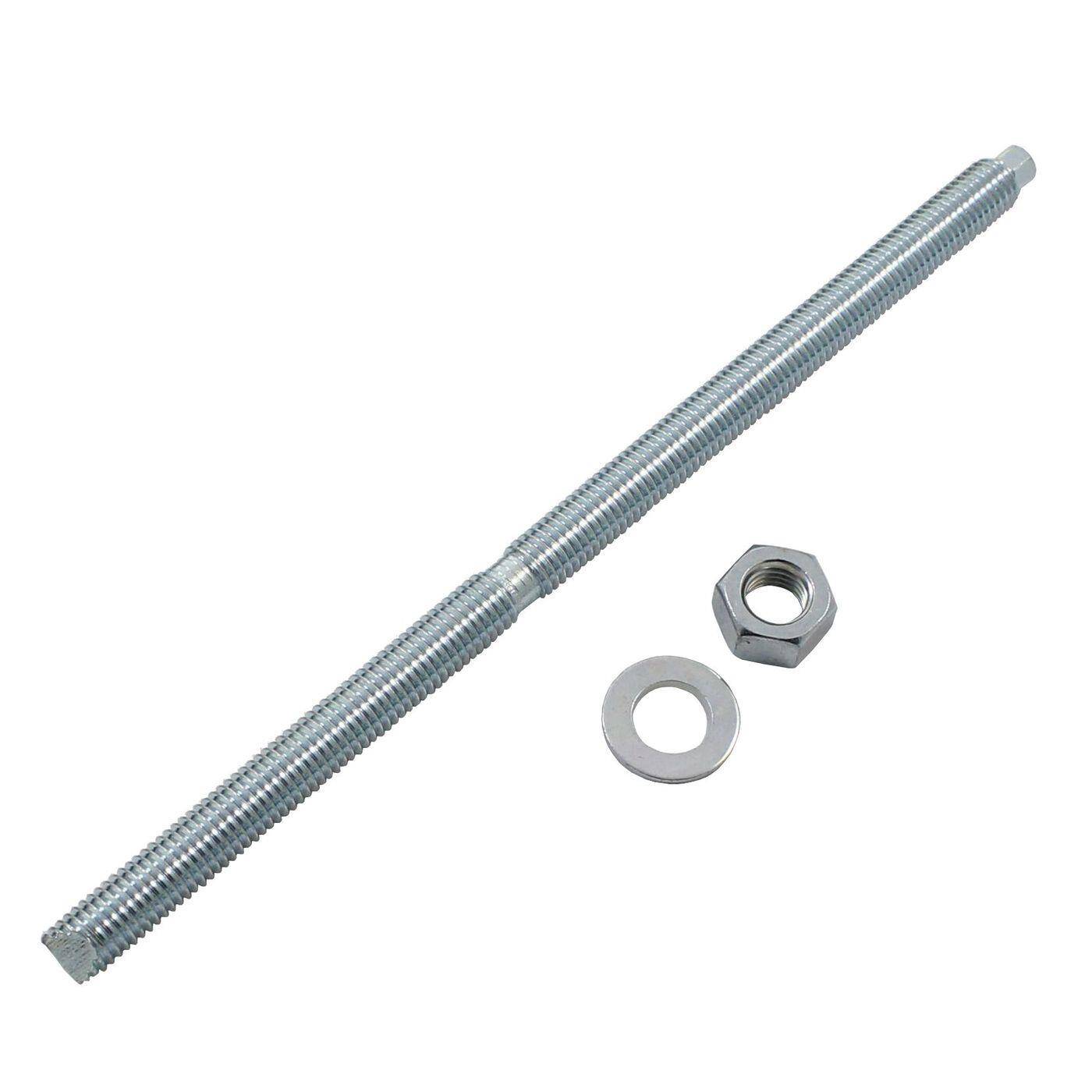

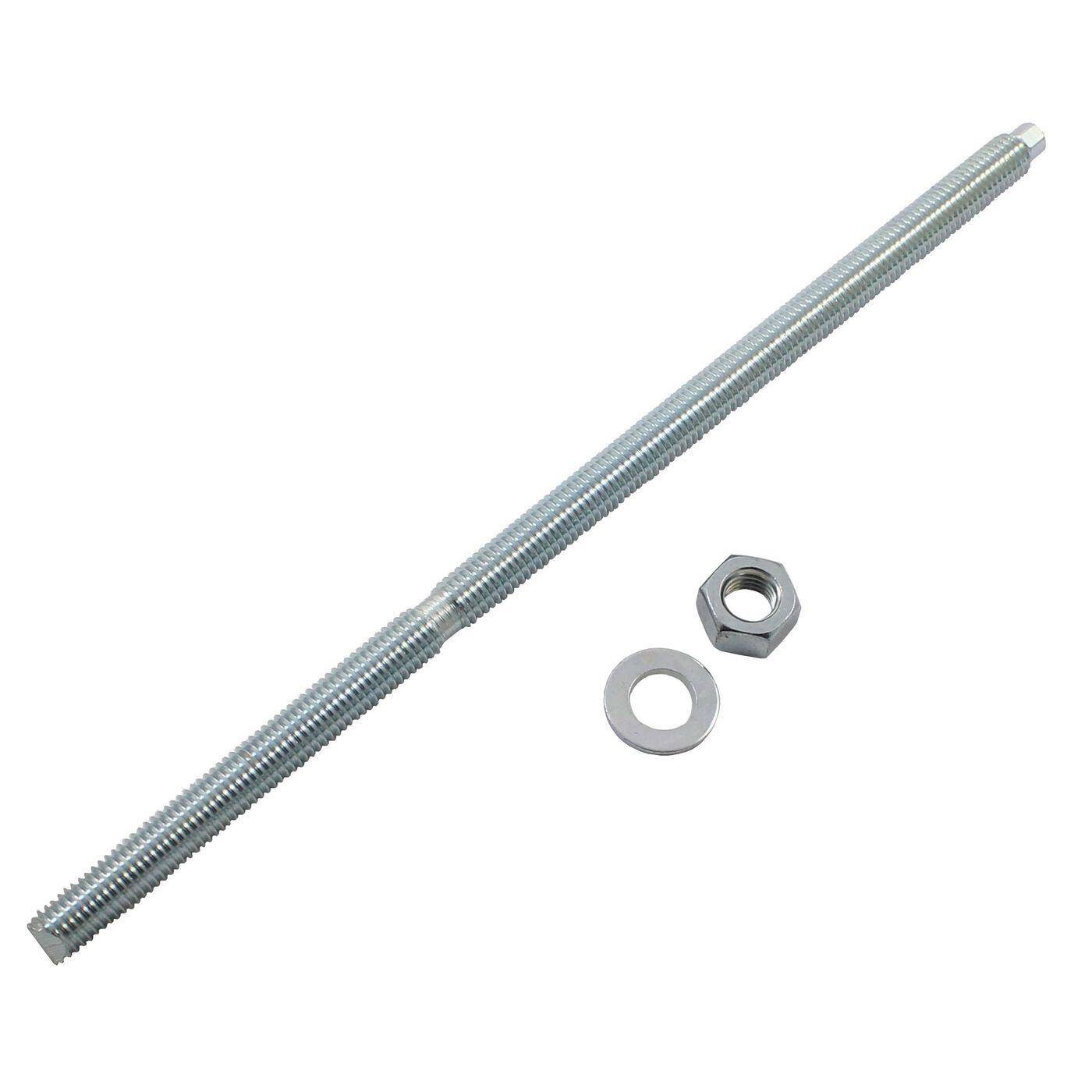

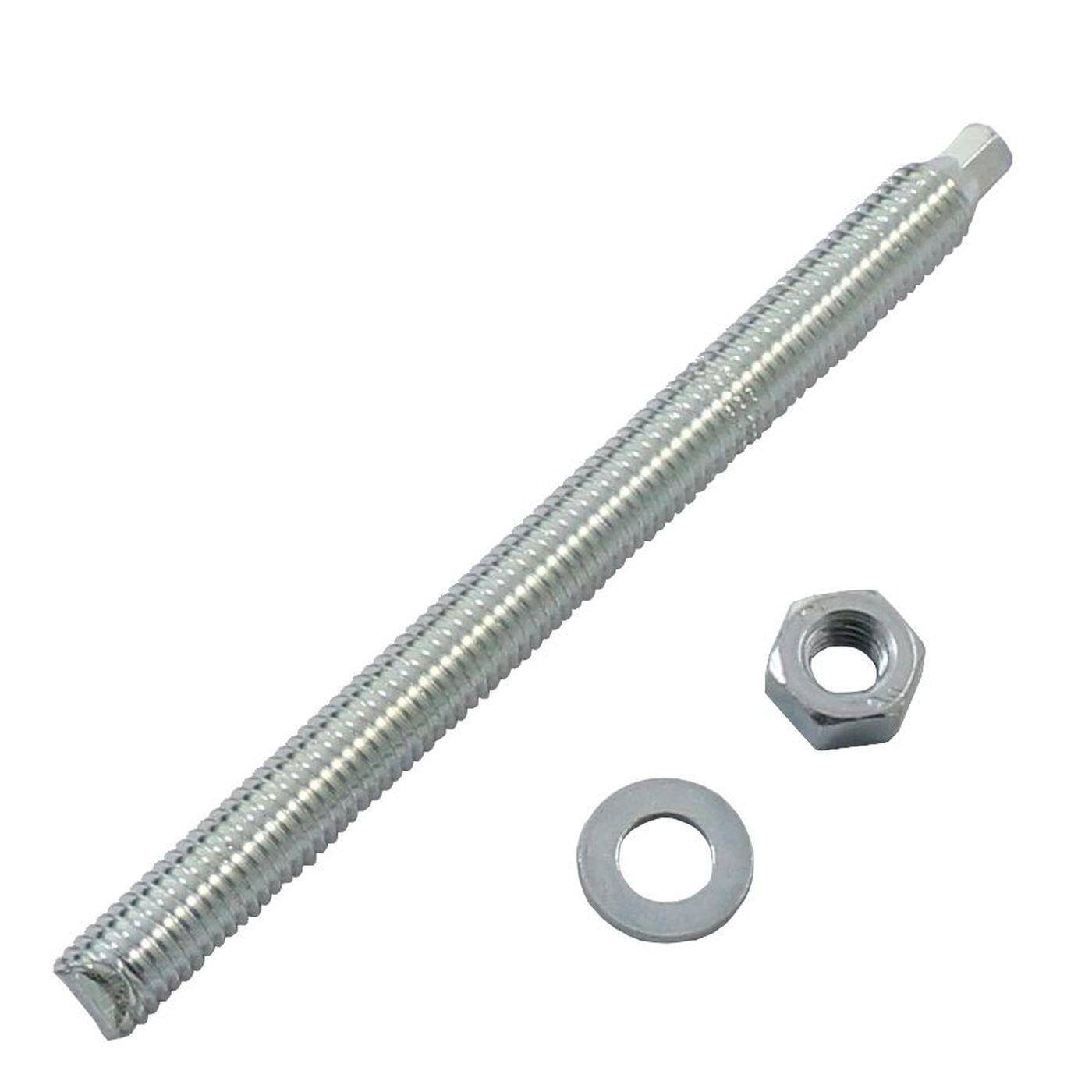

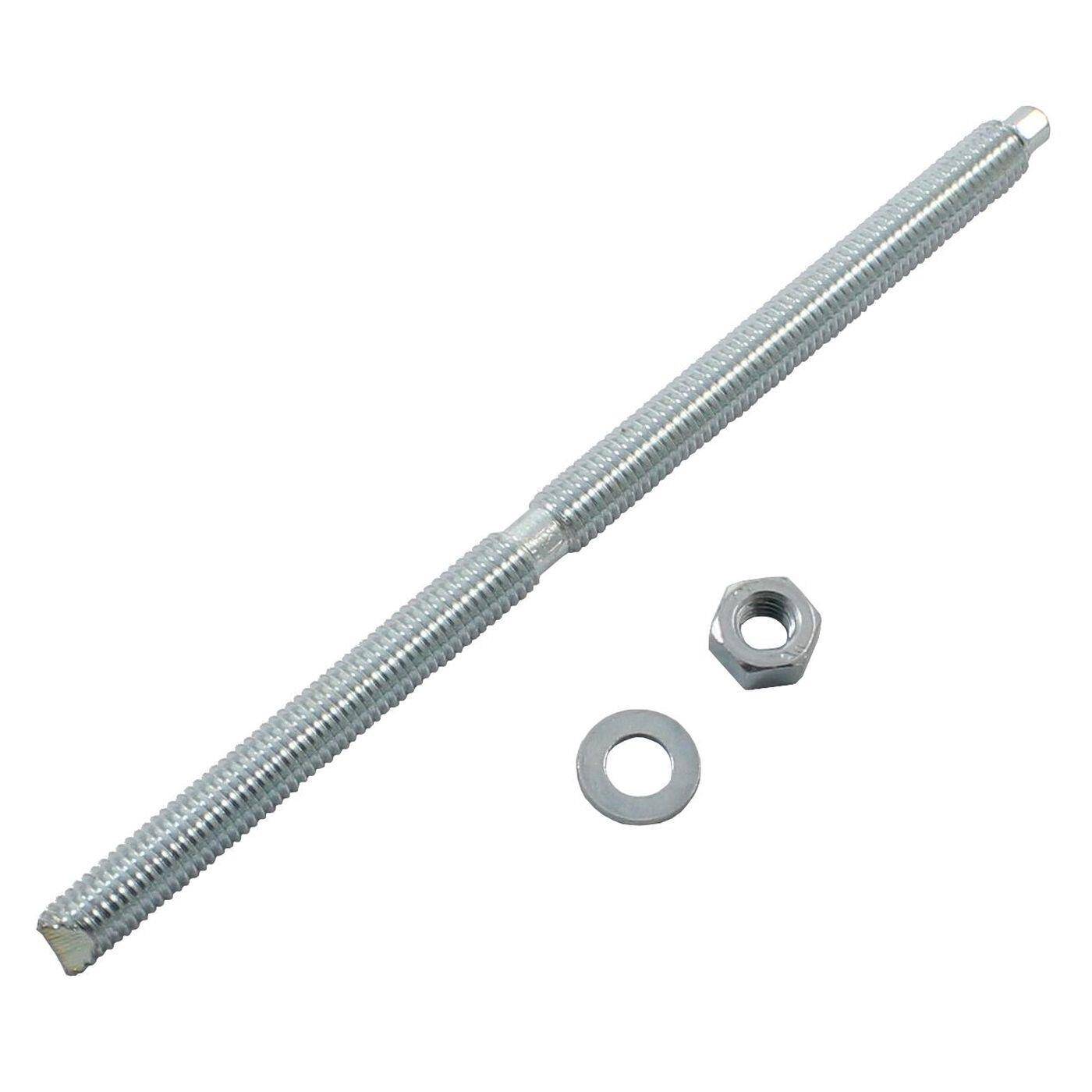

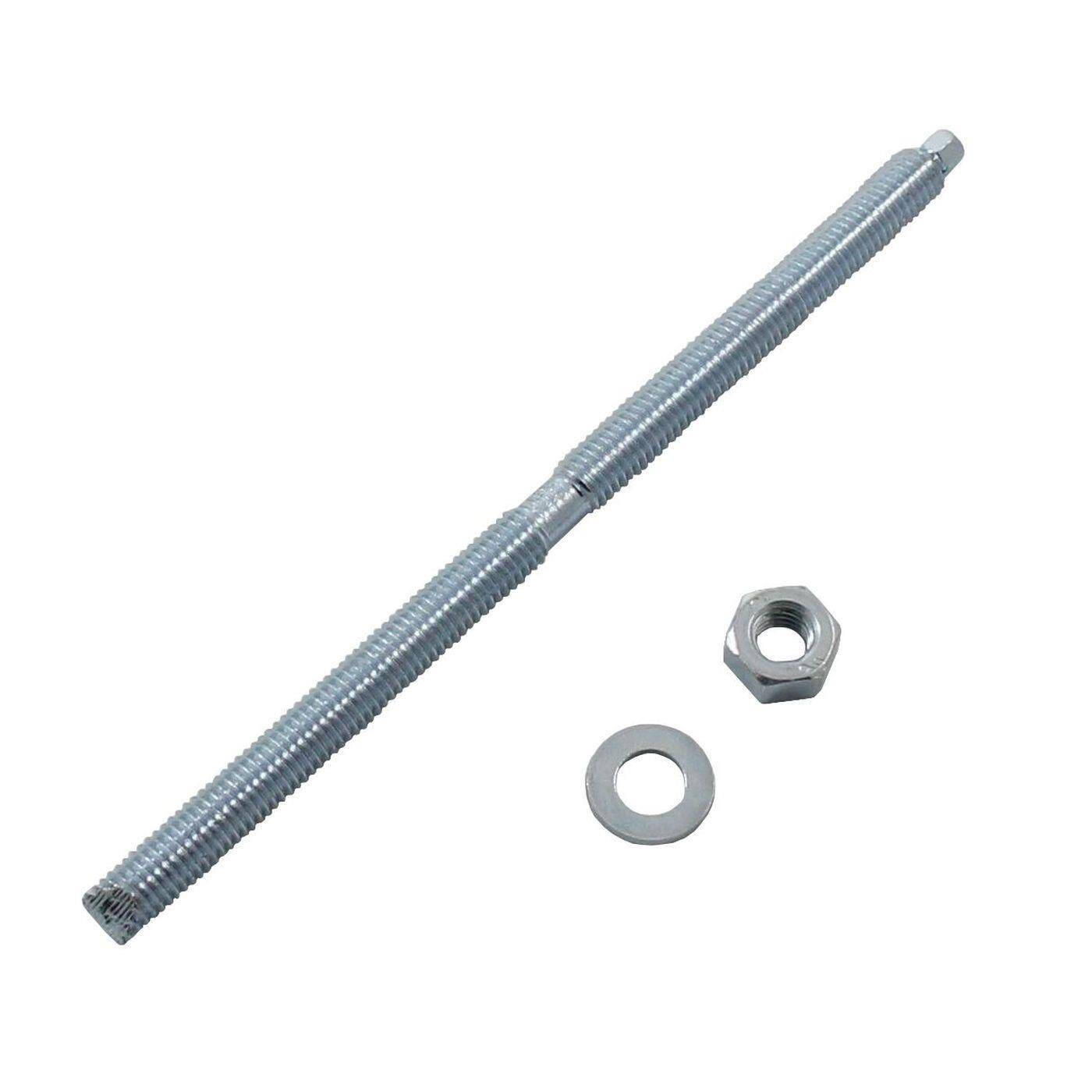

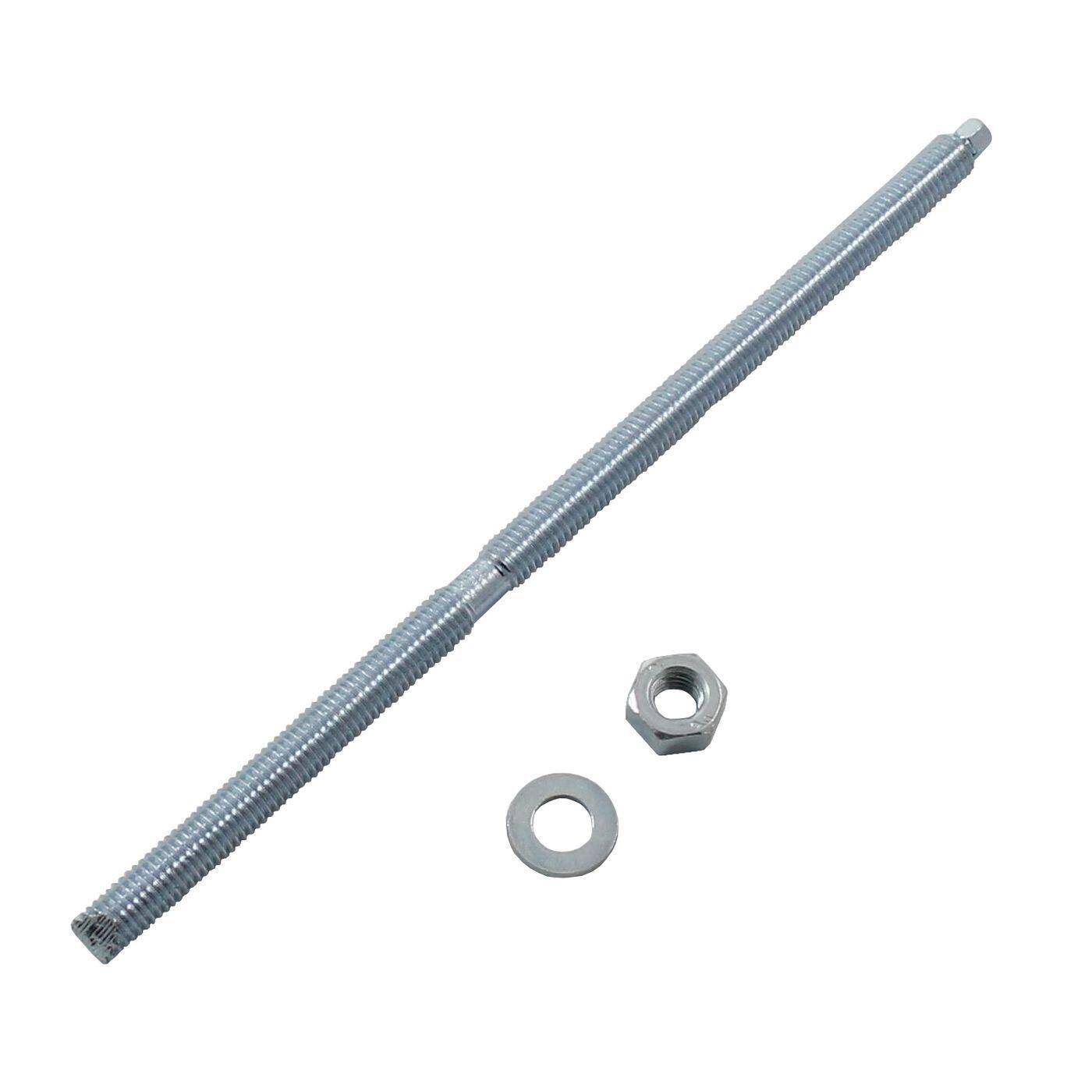

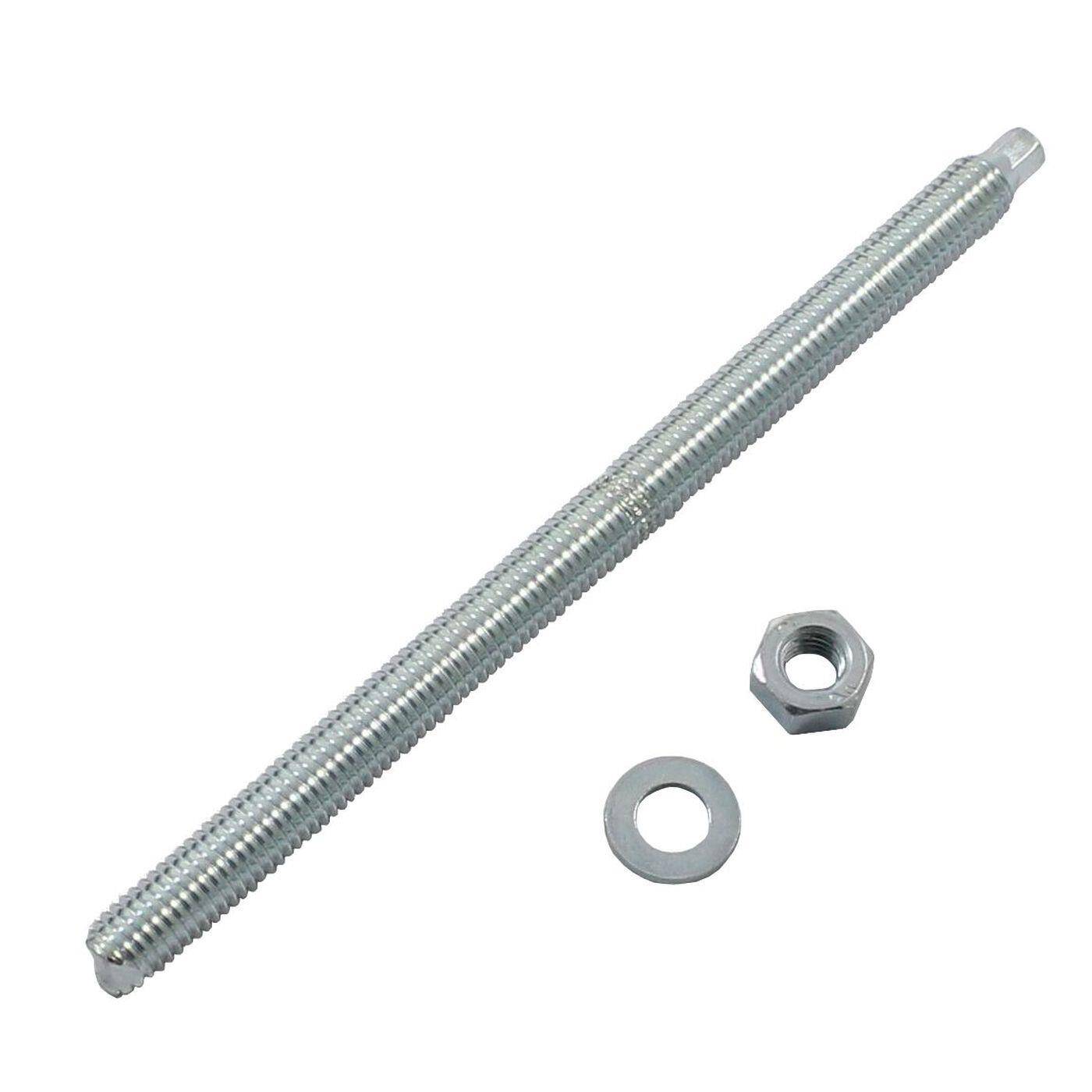

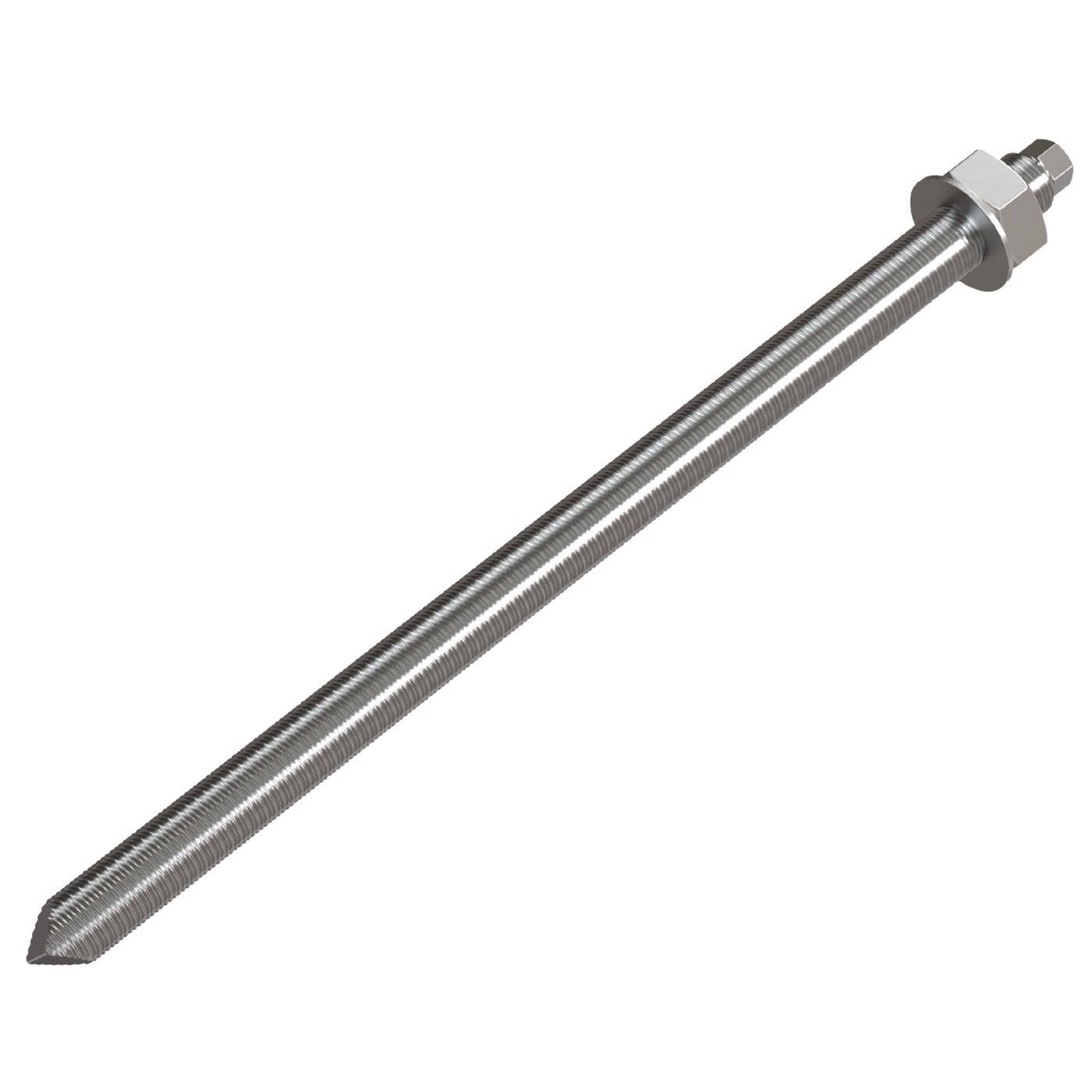

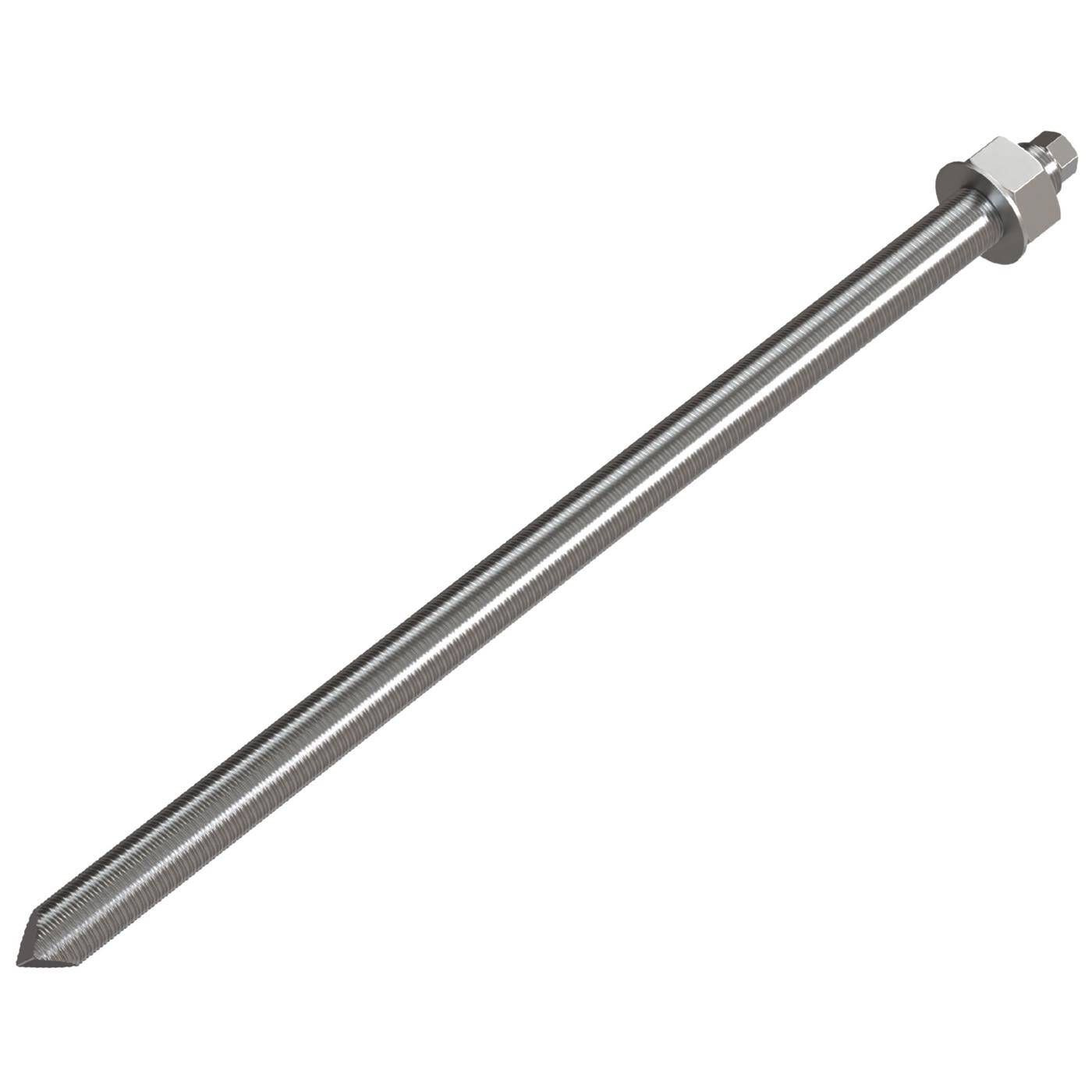

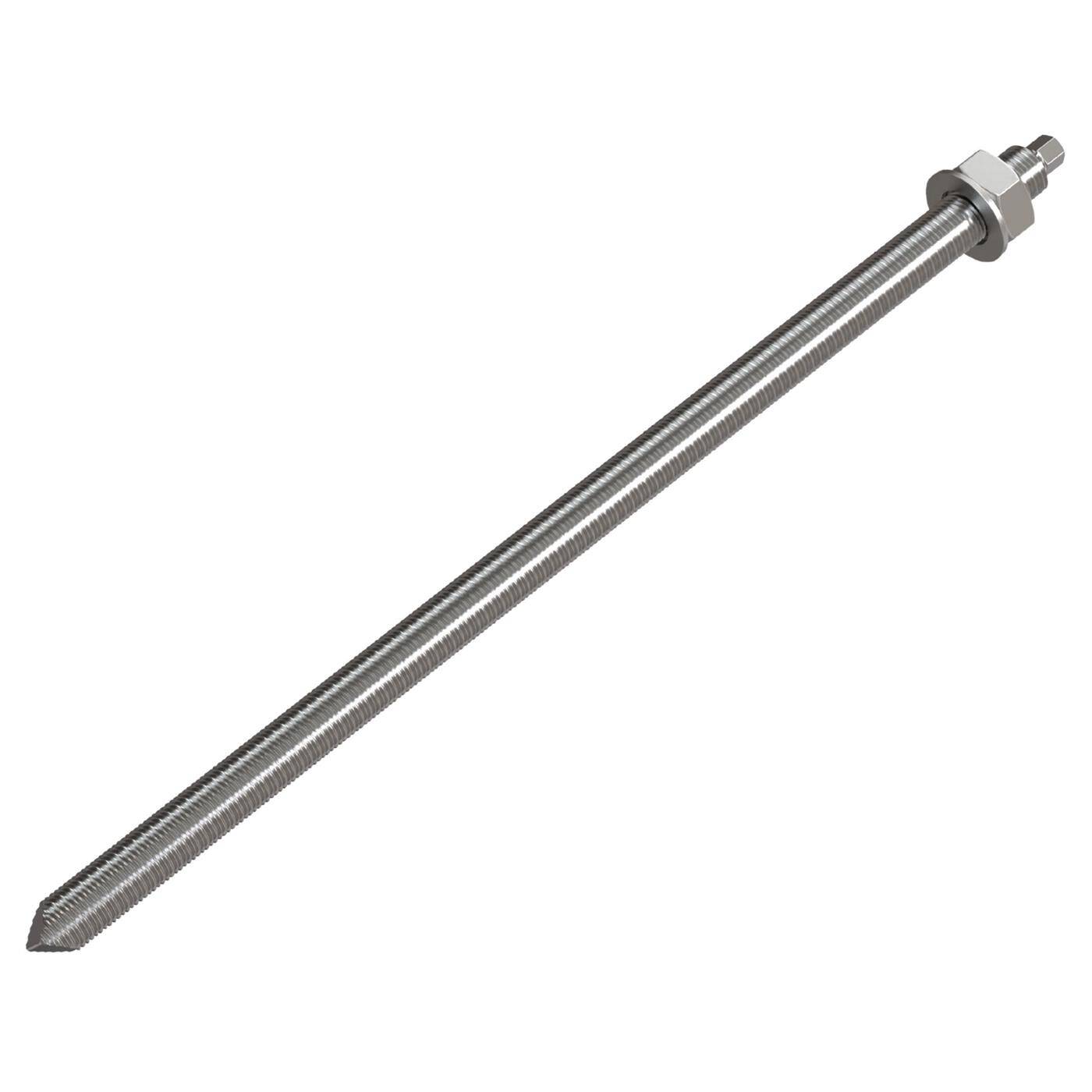

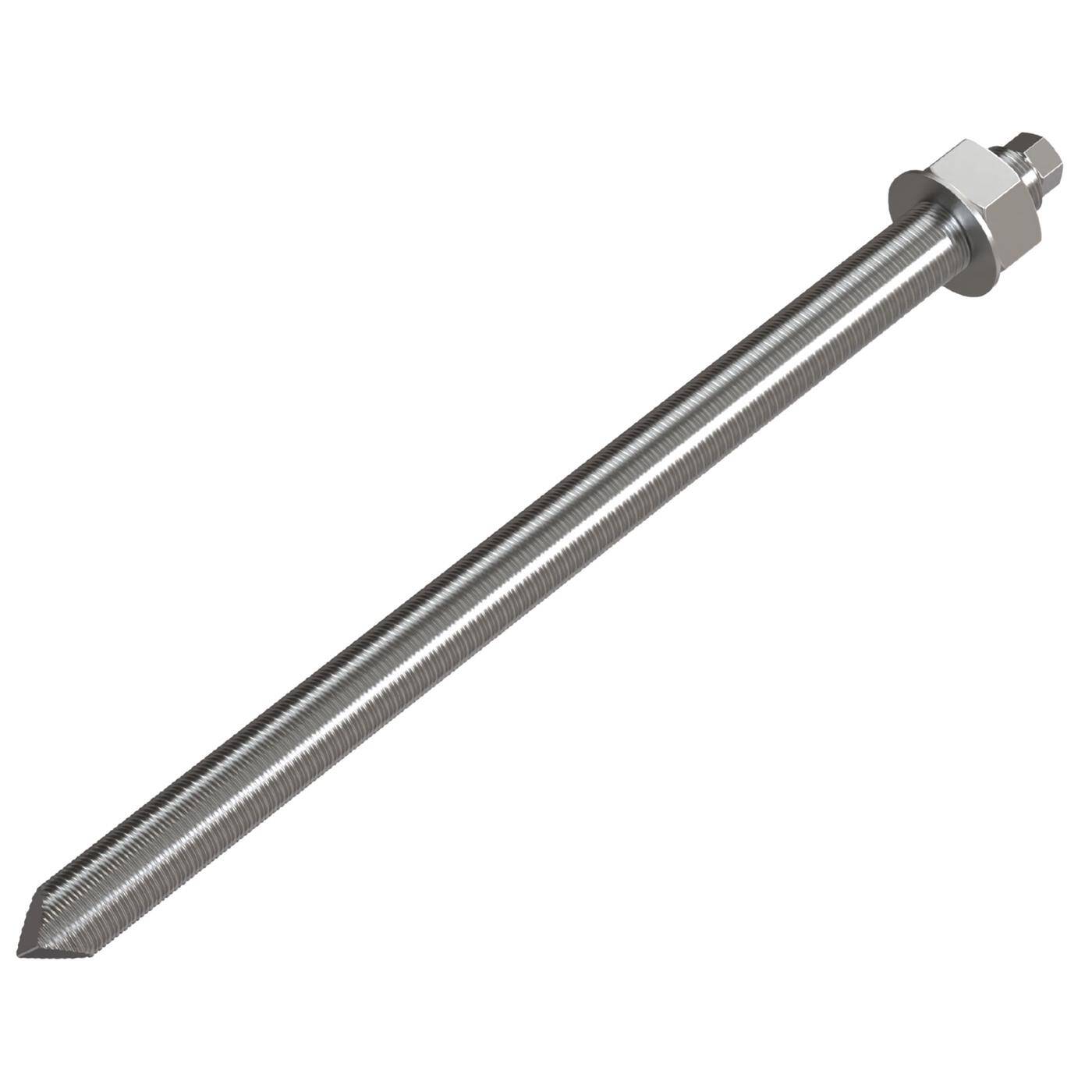

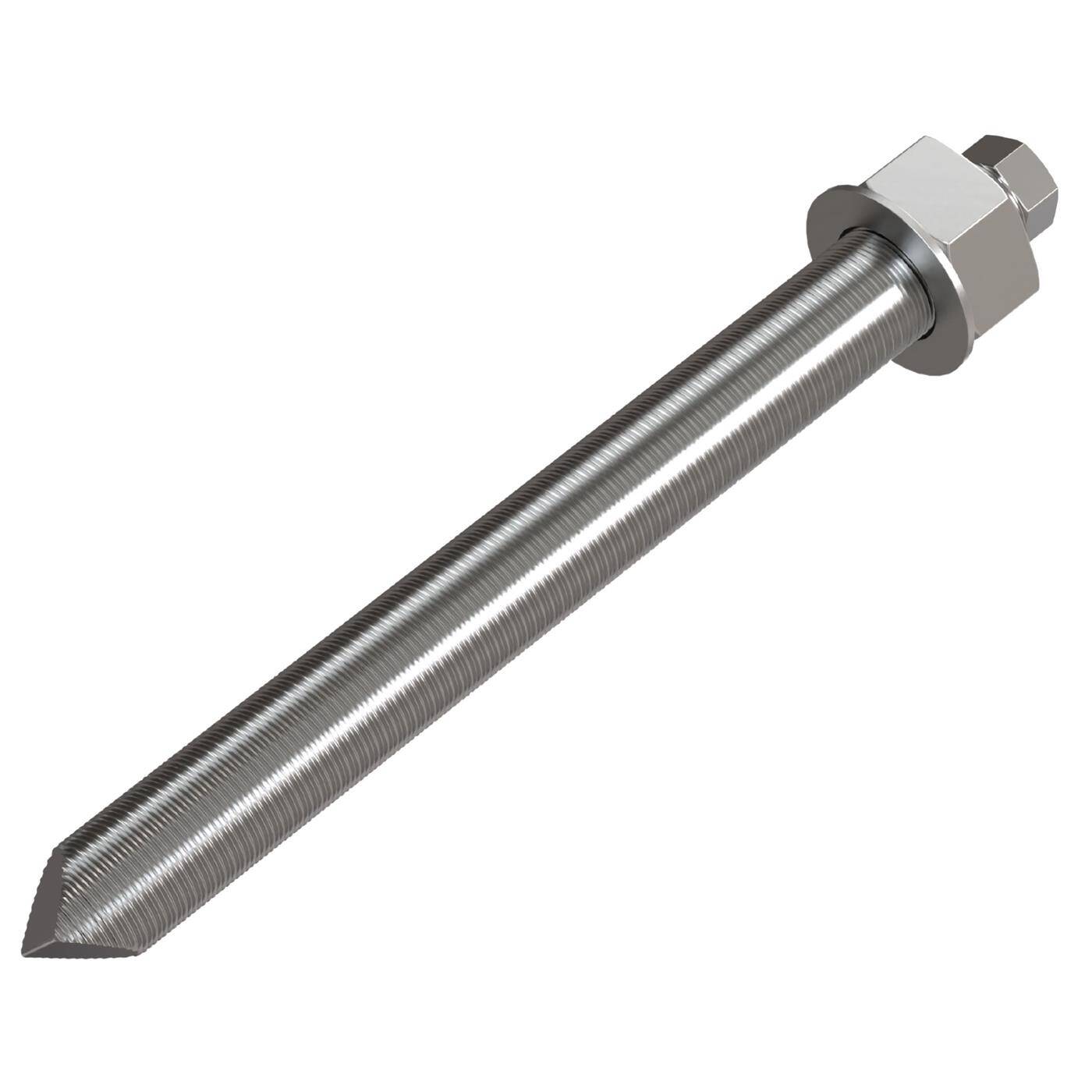

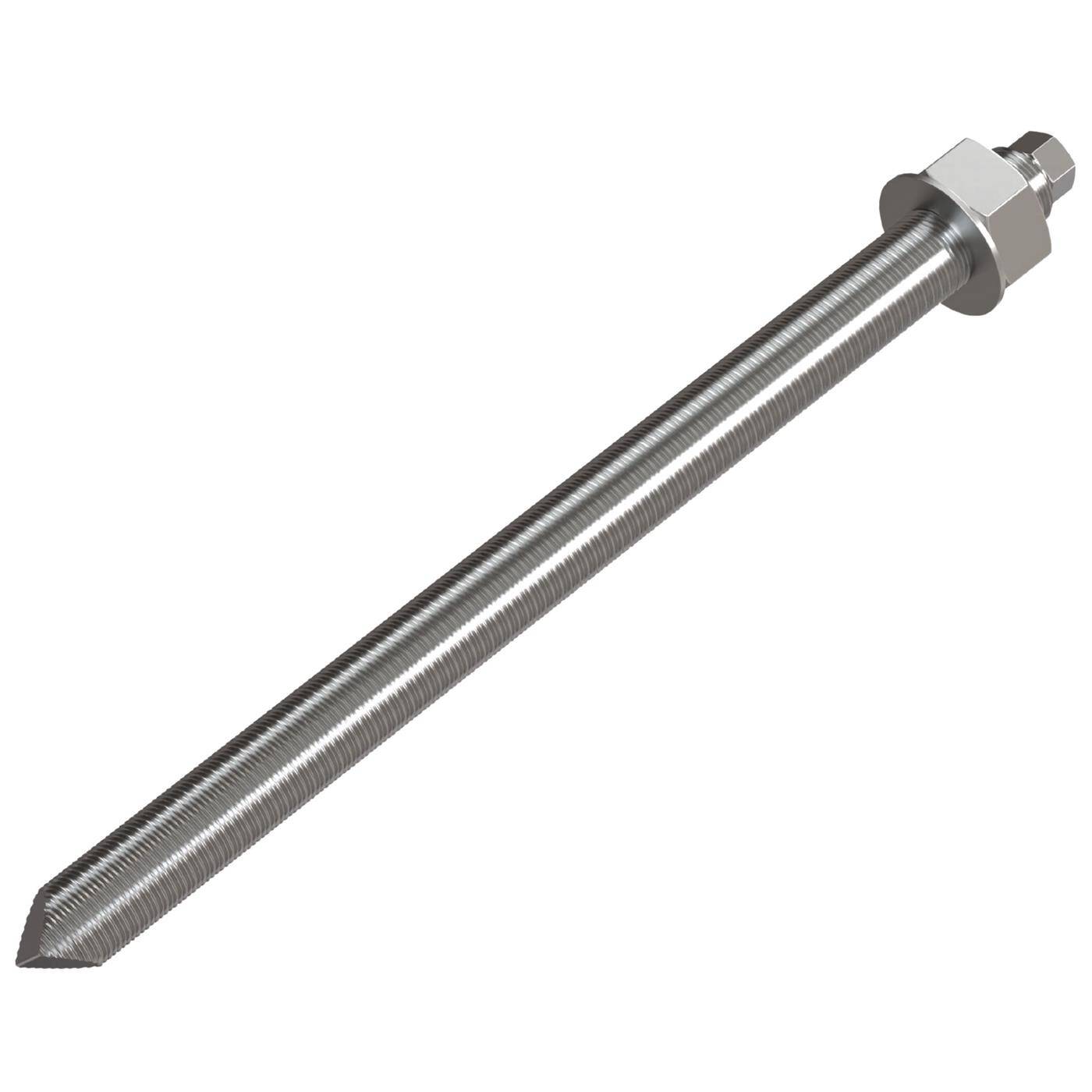

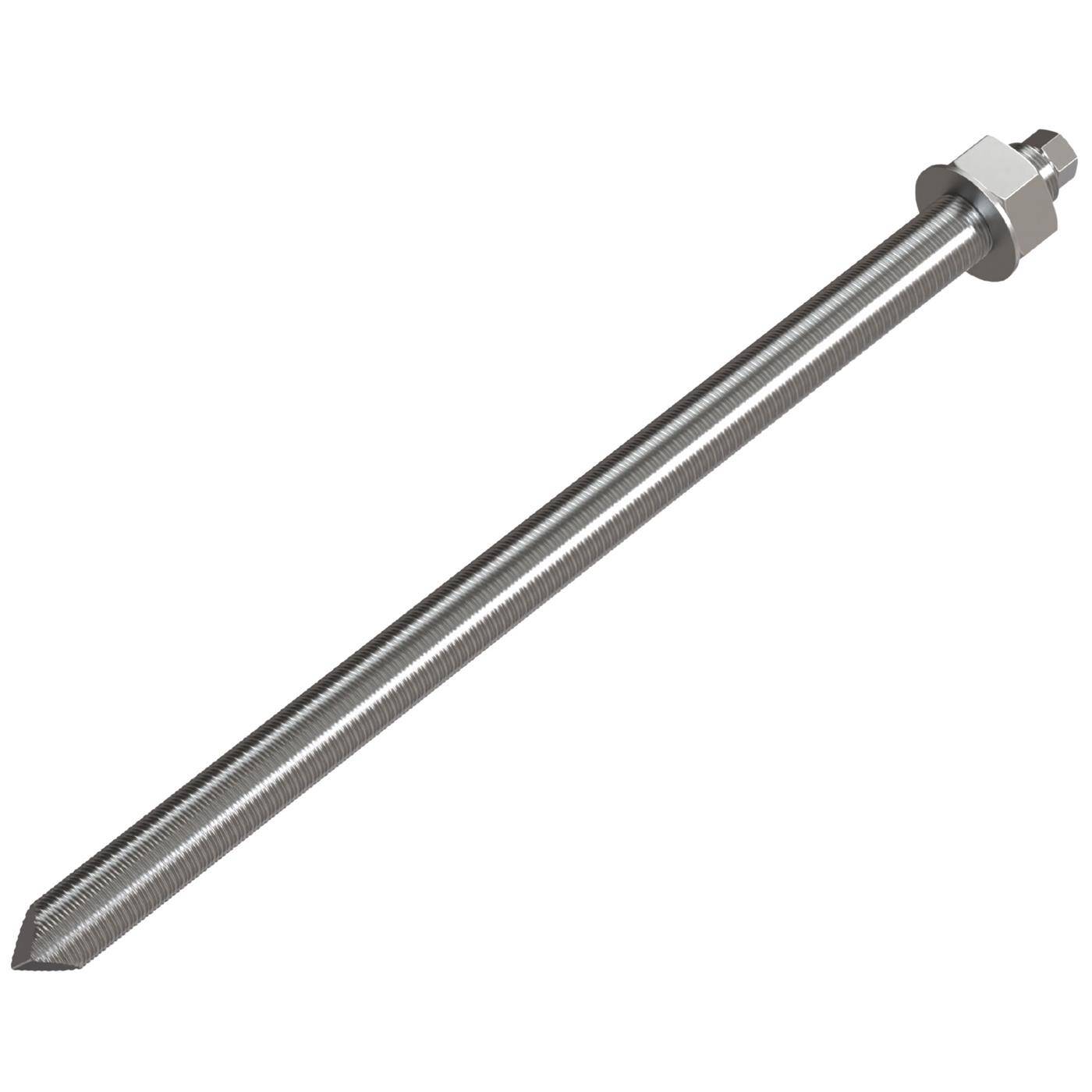

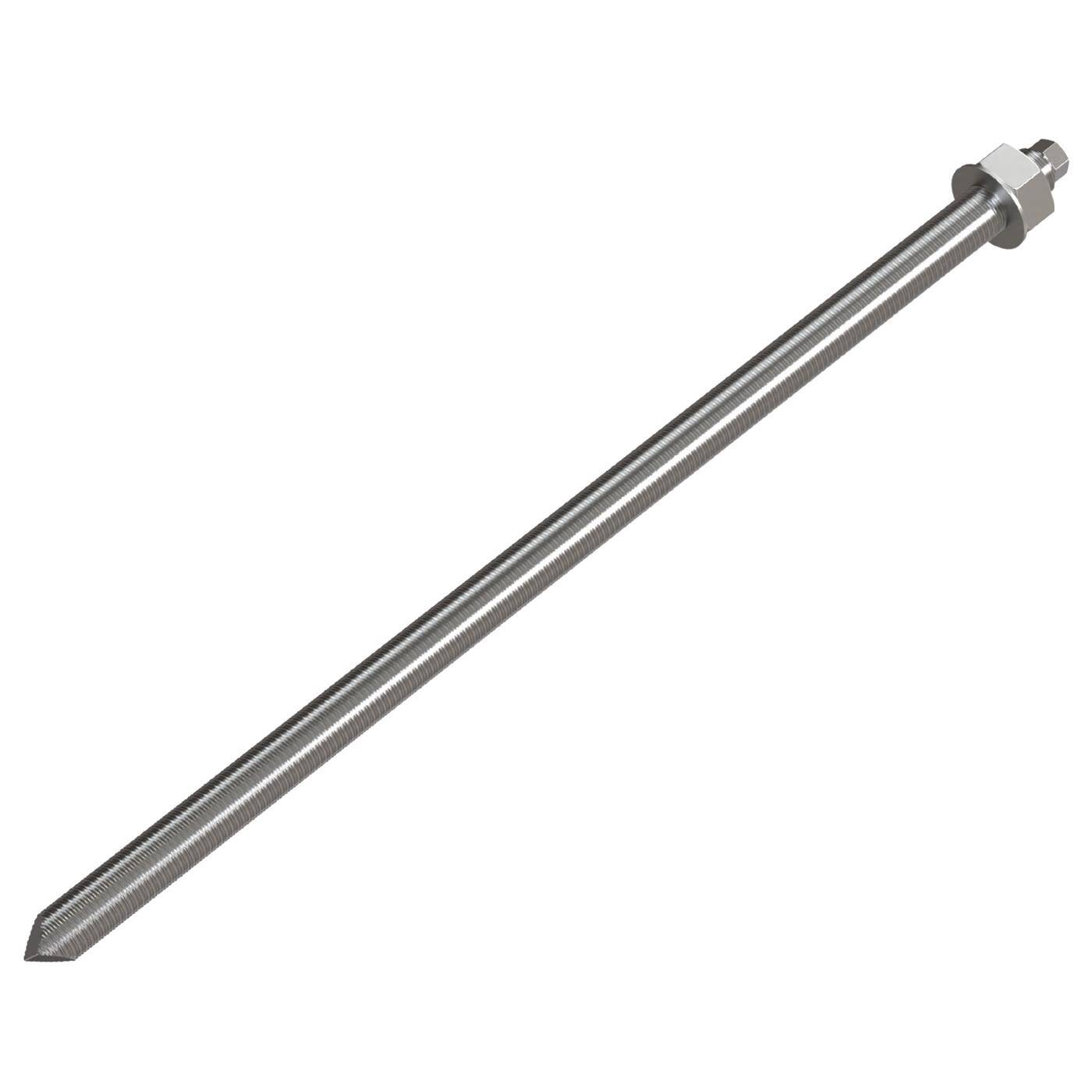

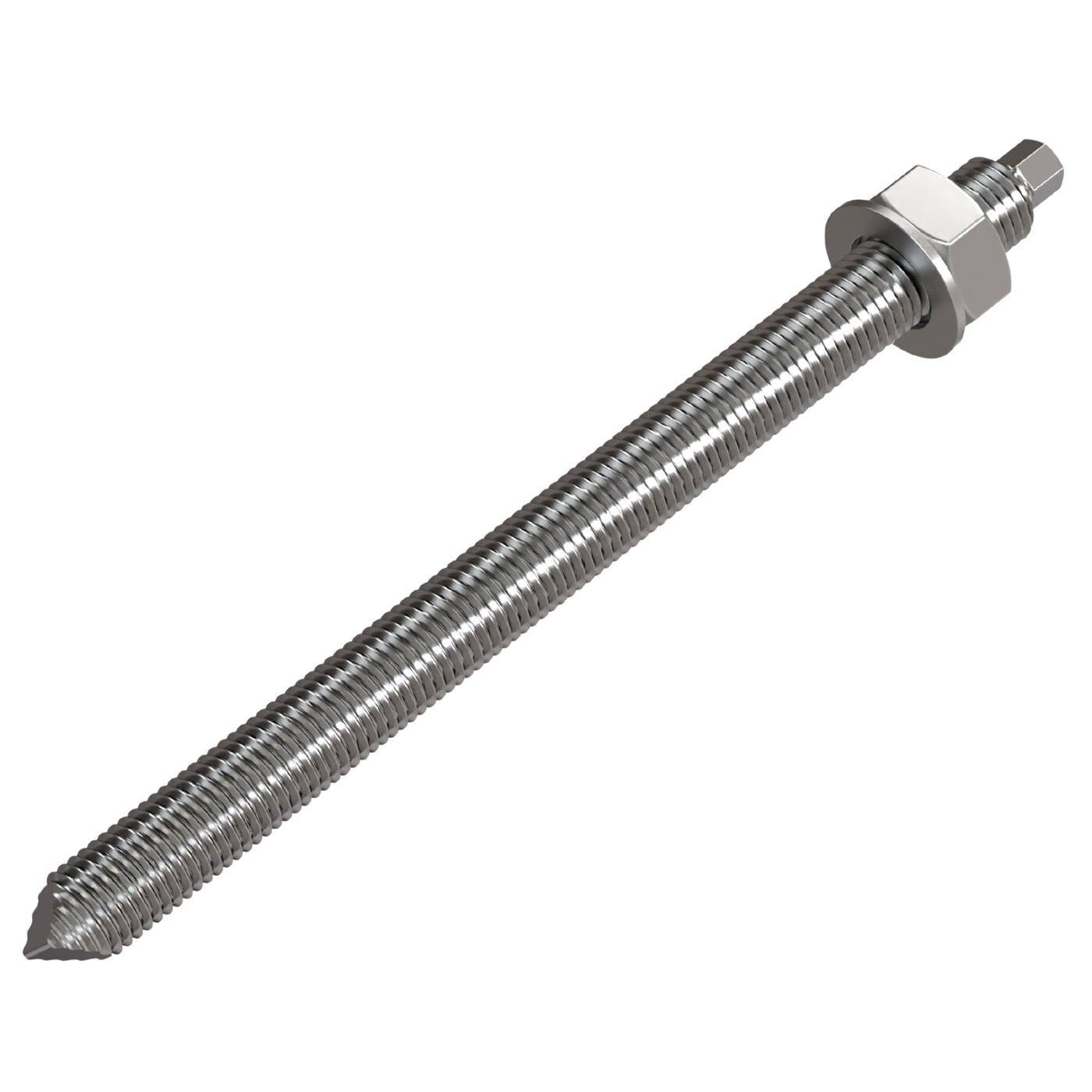

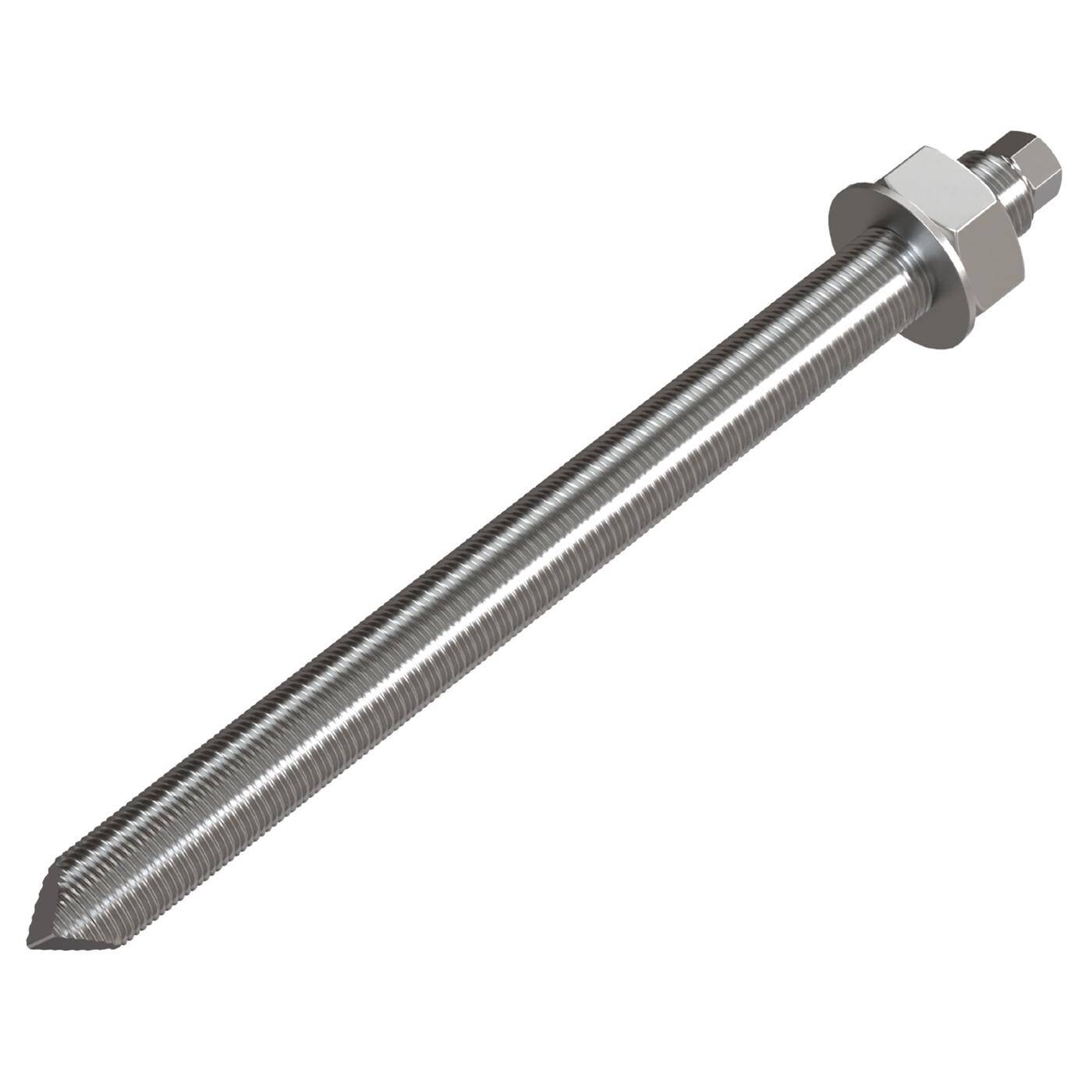

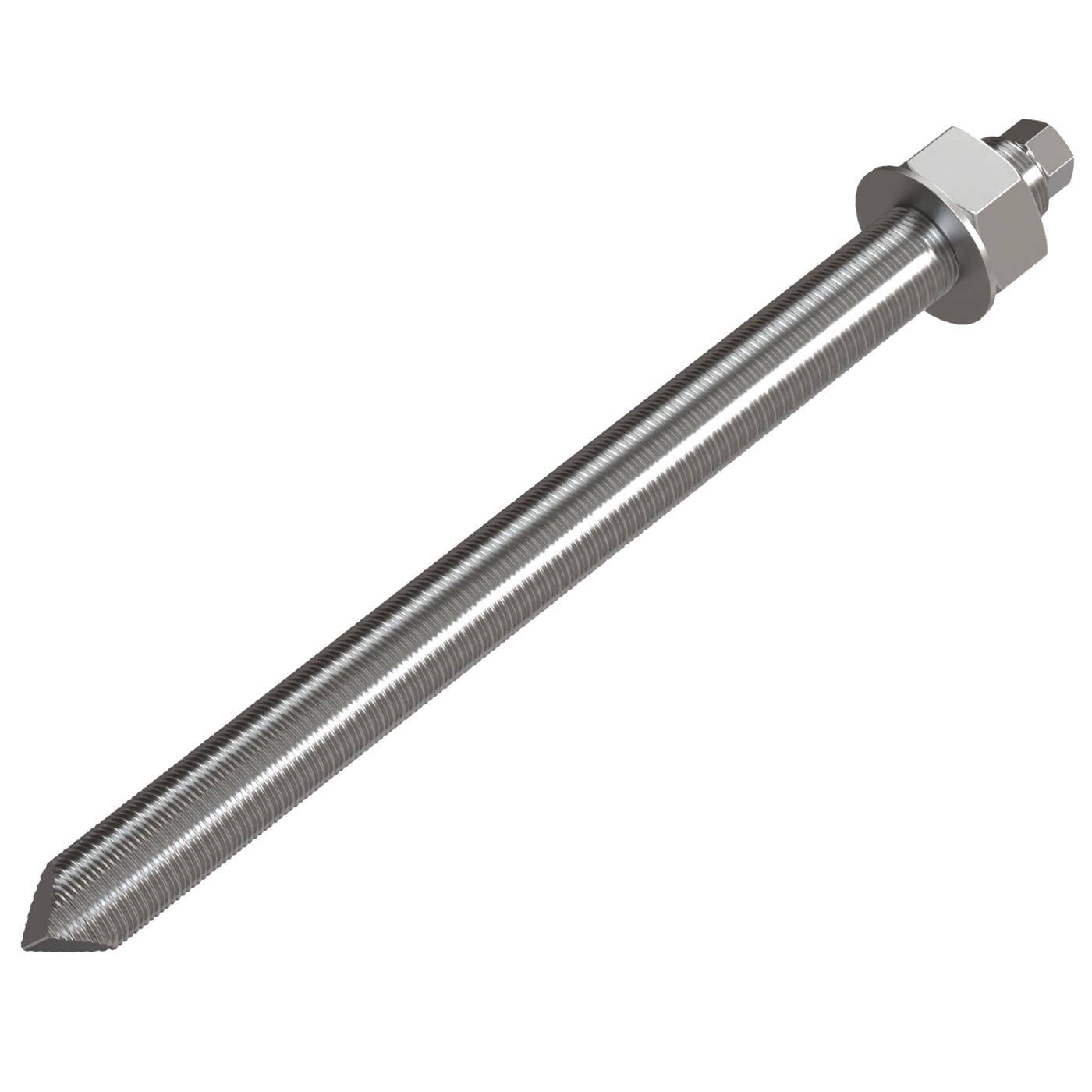

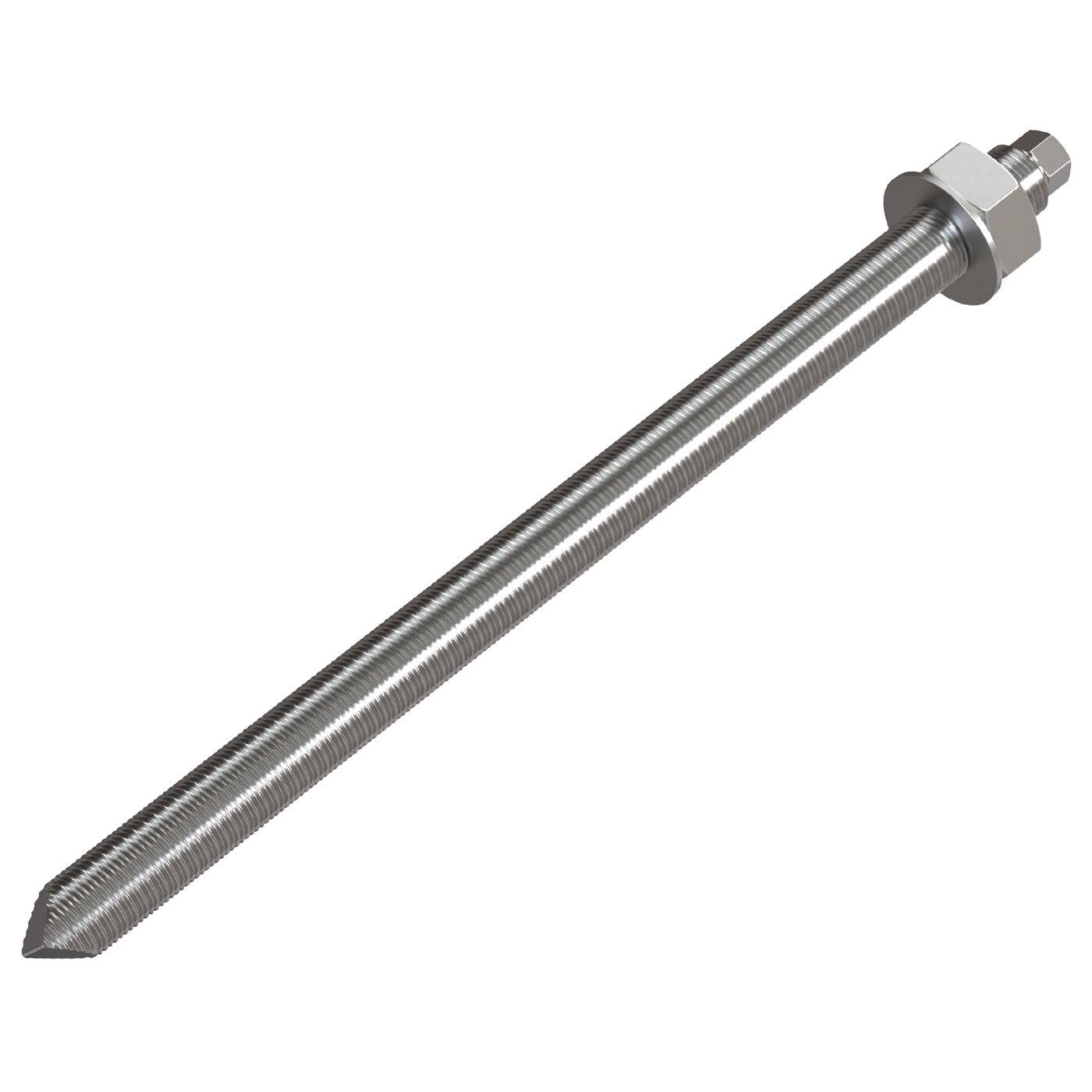

Die mit einer Unterlegscheibe und Mutter versehene Ankerstange ist eine Gewindestange, deren Ende, das in den Untergrund eingetrieben wird, angespitzt ist. So kann die Ankerstange bei der Montage den aus Glasröhrchen bestehenden Verbundanker zerdrücken. Die austretende Harzmischung kann sich so homogen vermischen, die Ankerstange komplett einschließen und fest verankern. In Kombination mit dem Verbundanker VPK-SF bietet die Ankerstange ASK ein hohes Maß an Sicherheit und Stabilität.

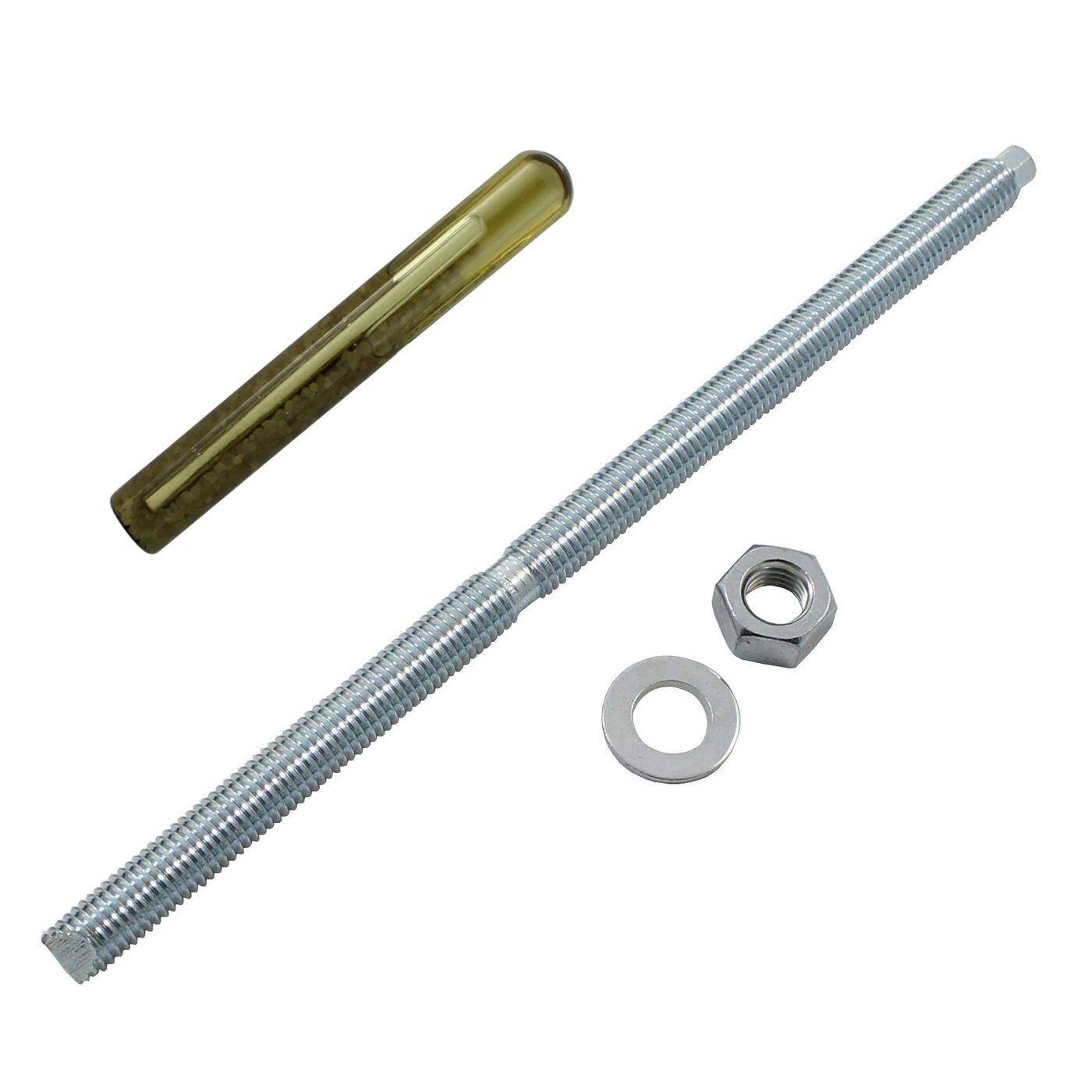

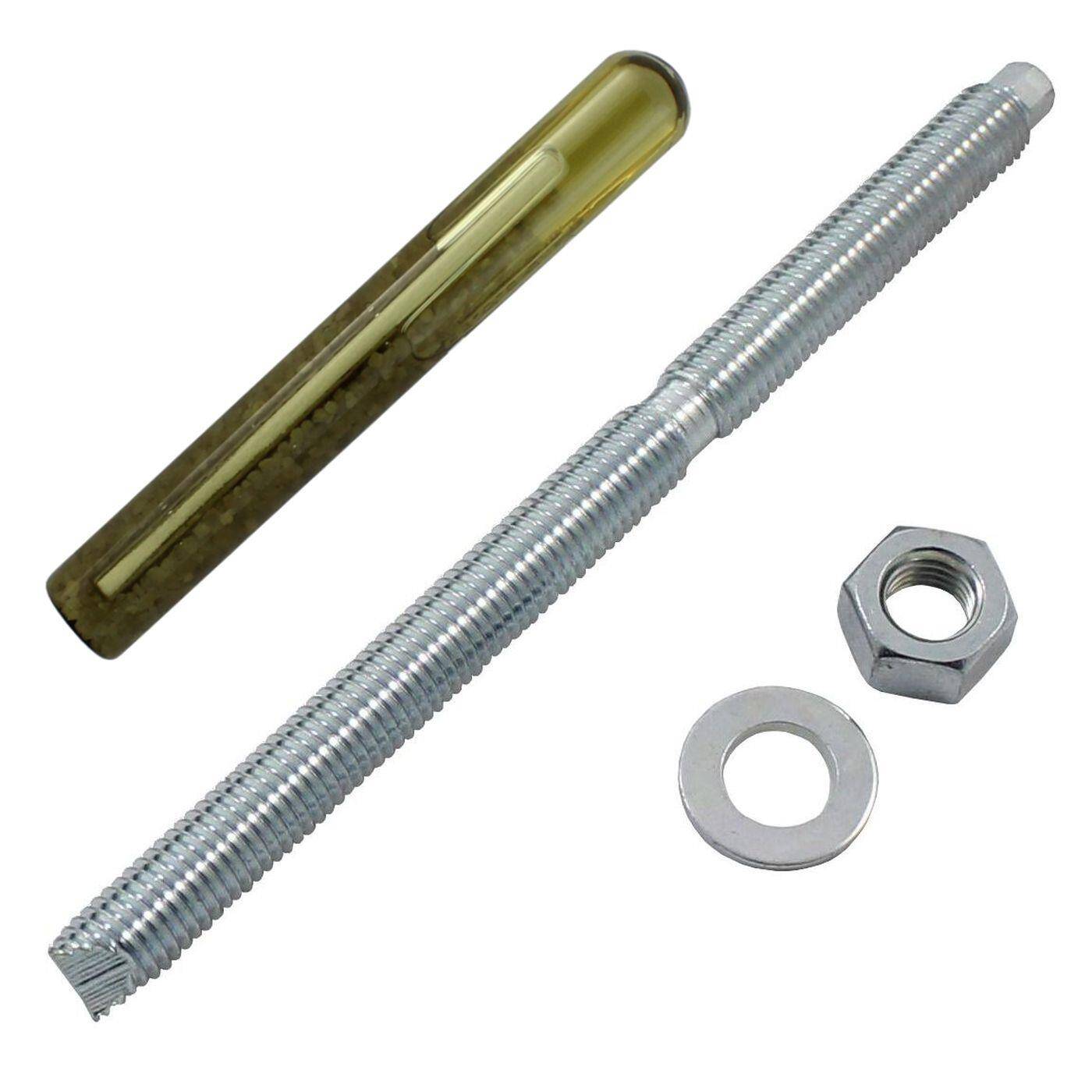

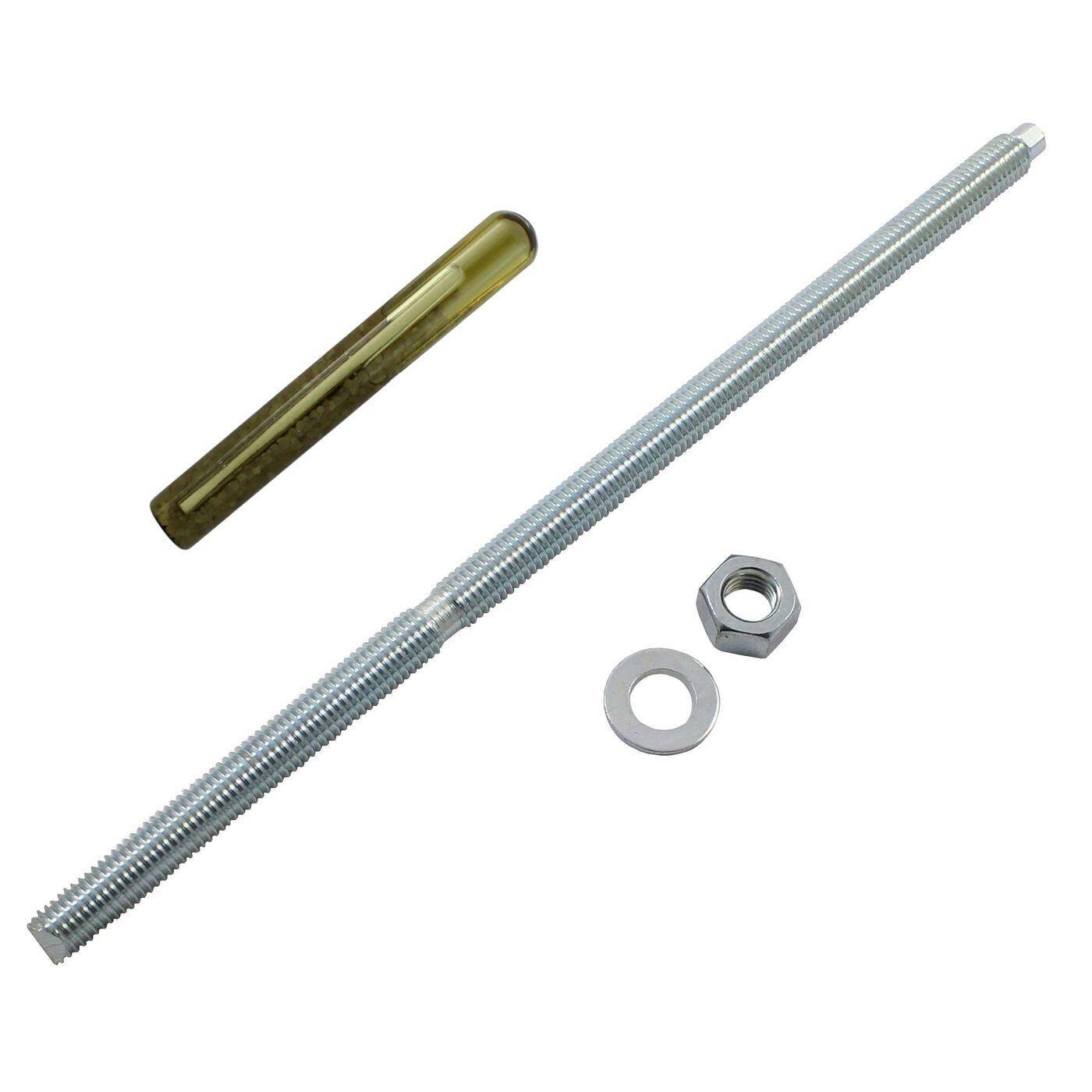

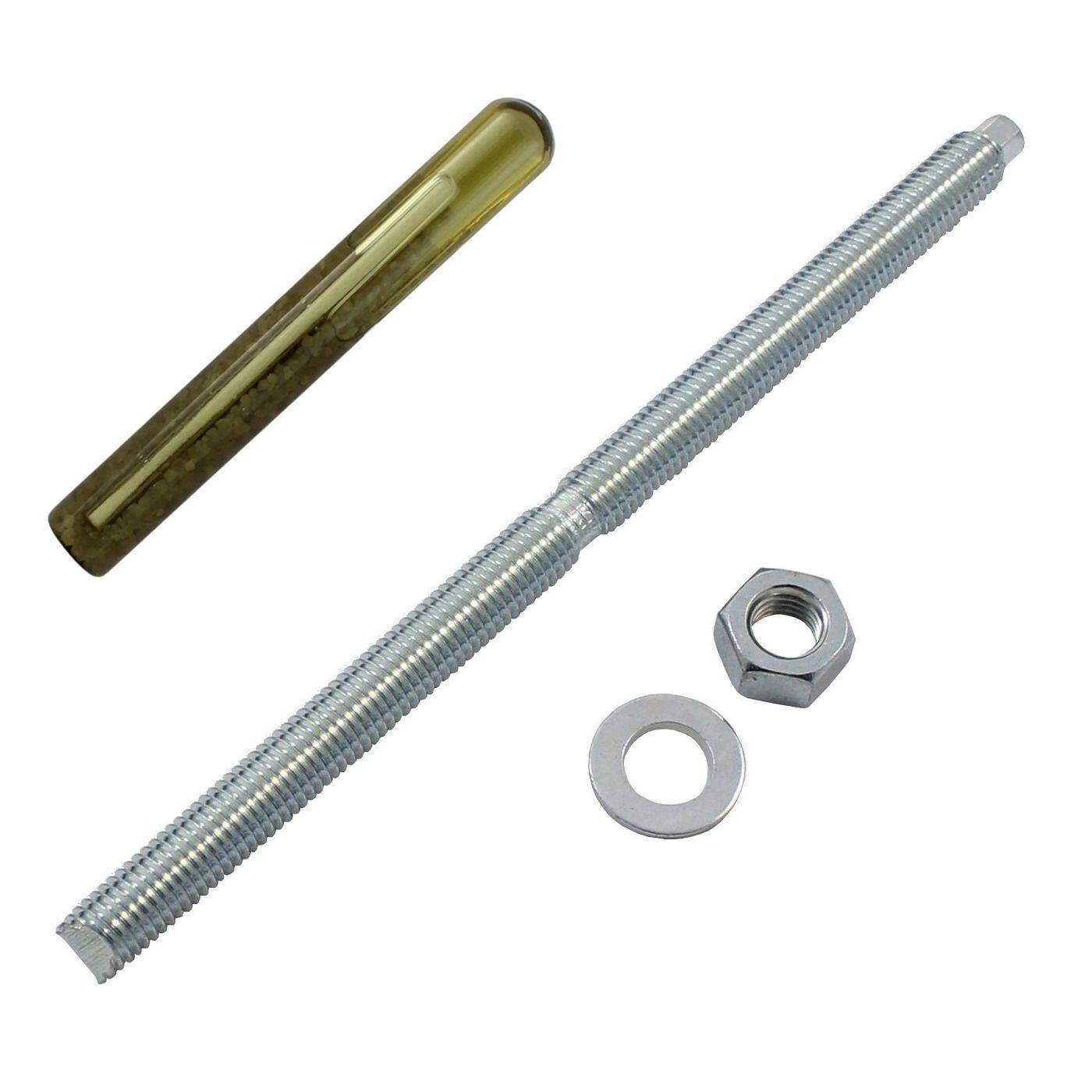

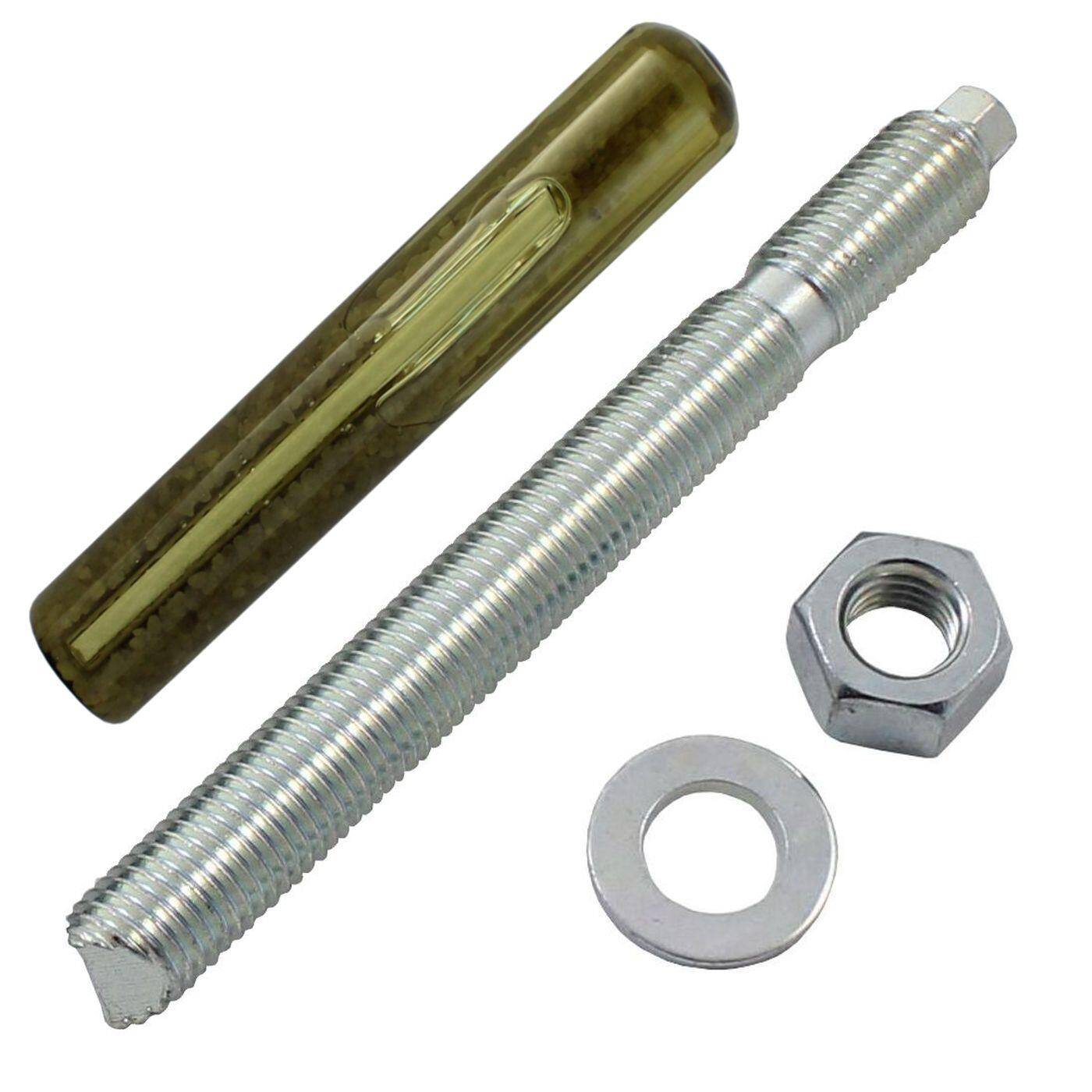

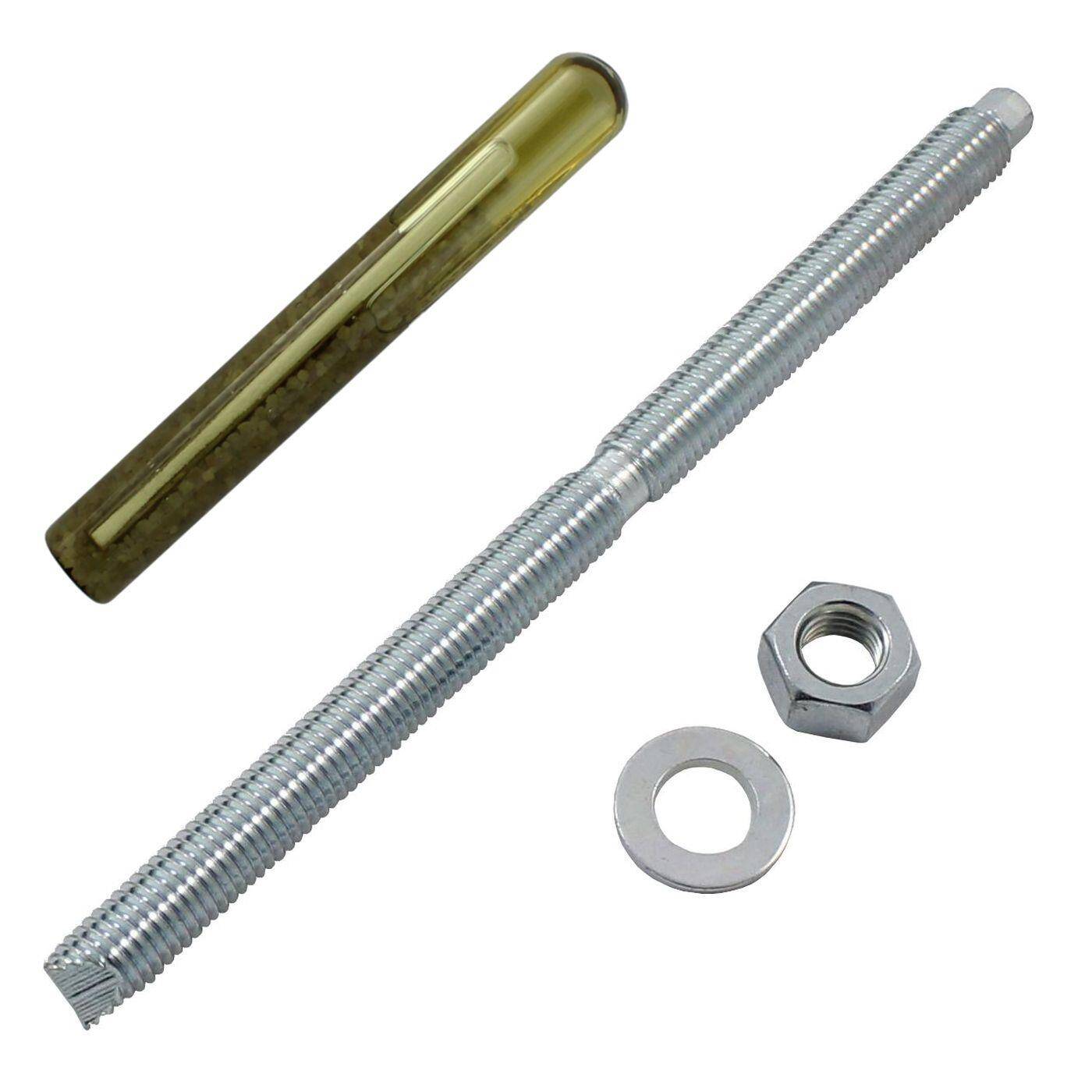

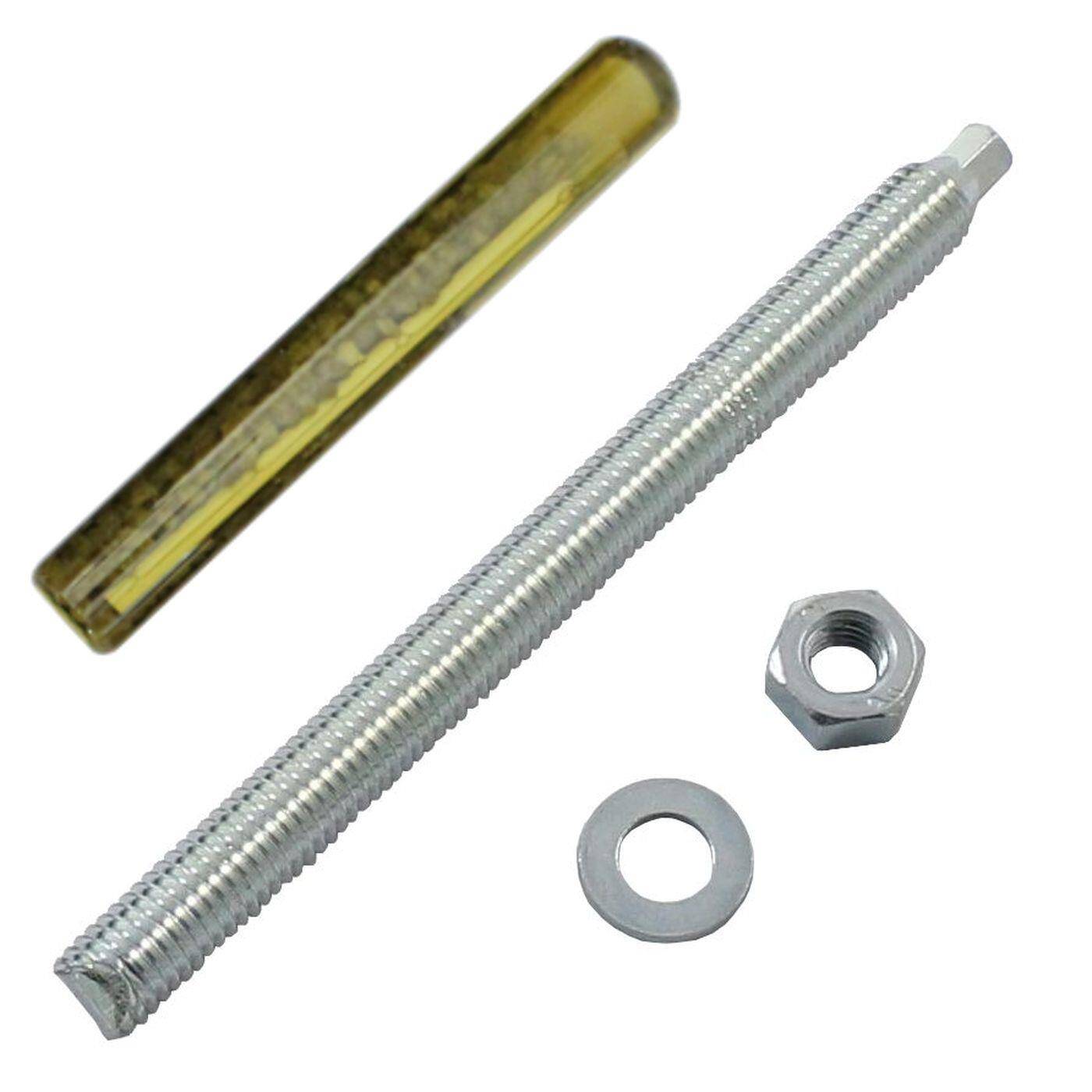

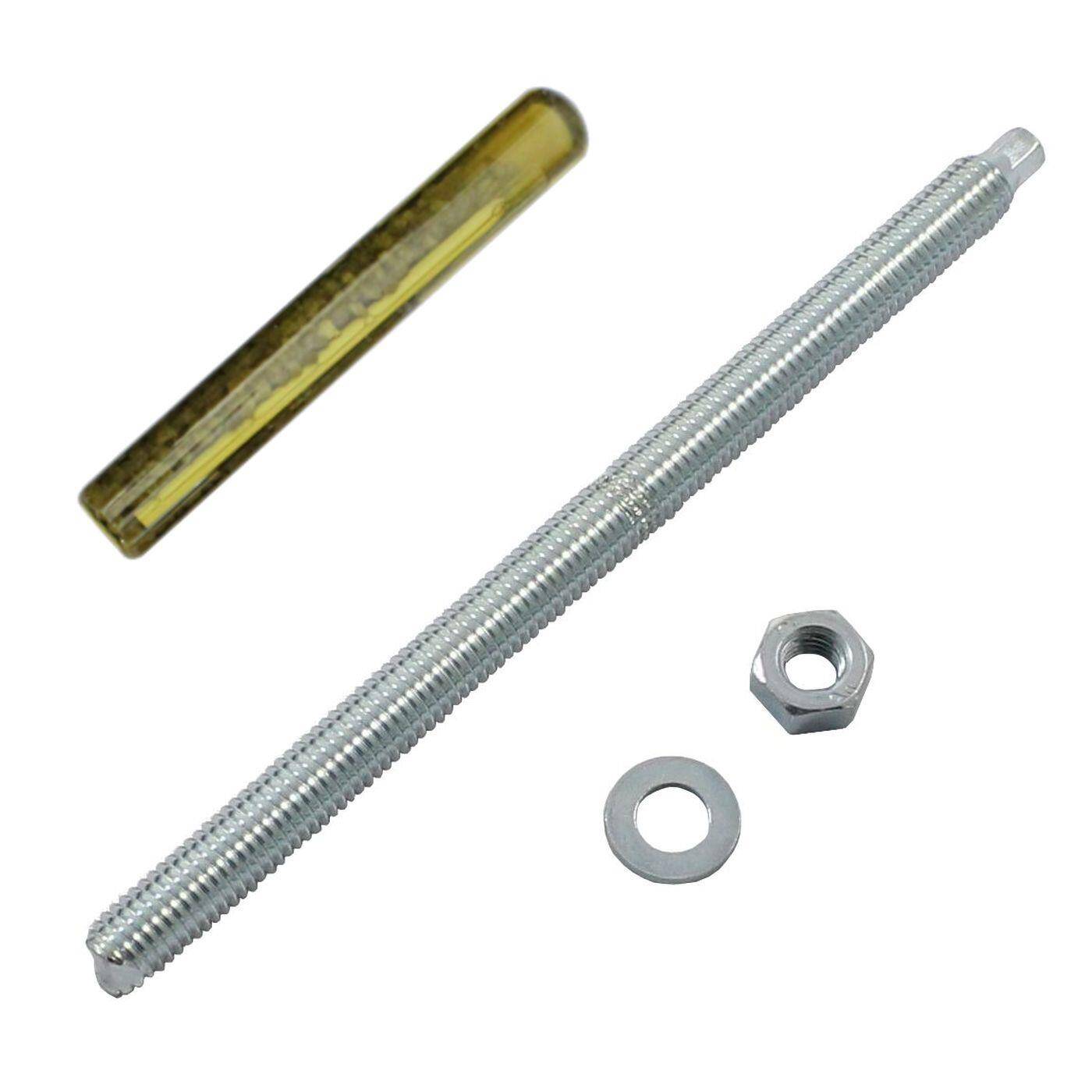

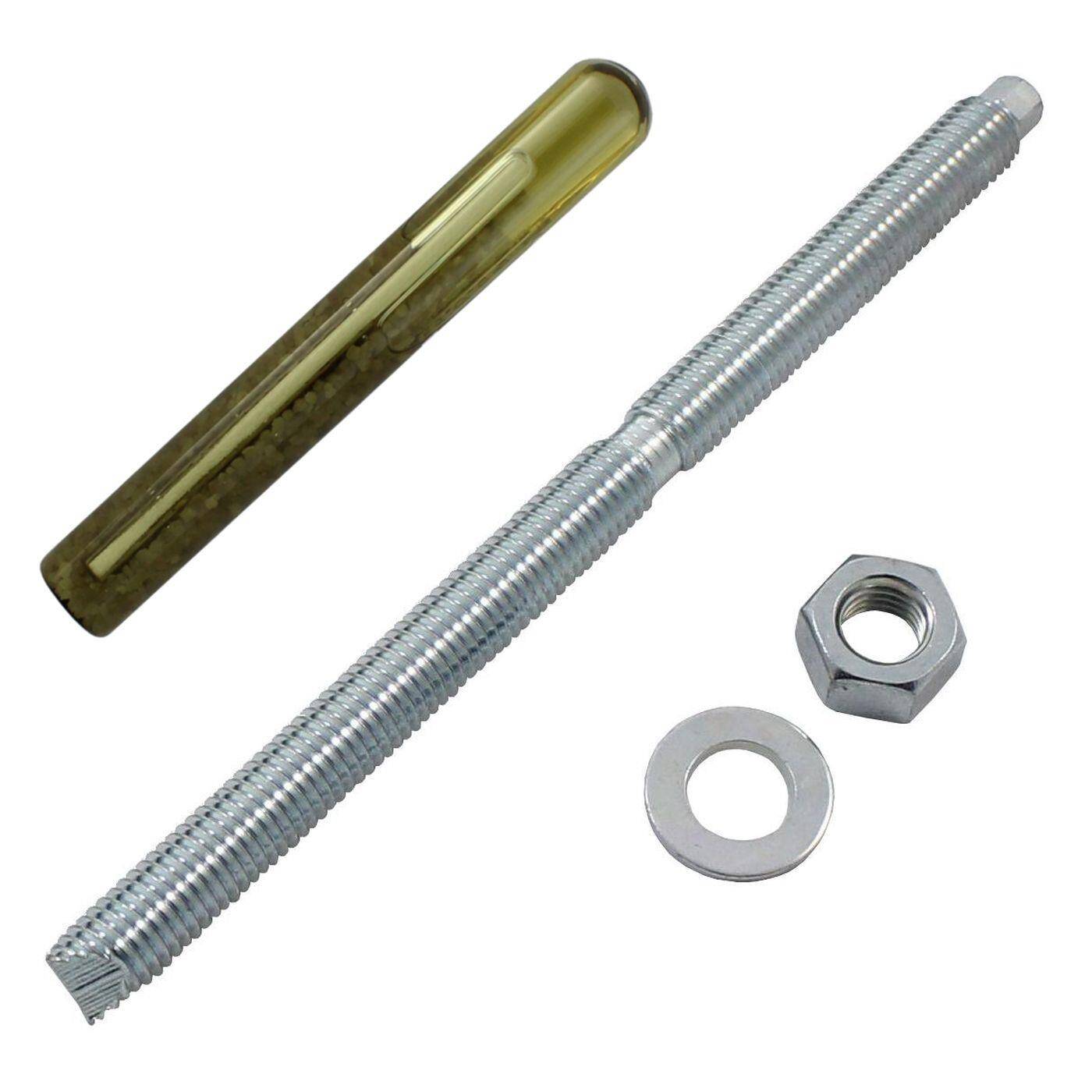

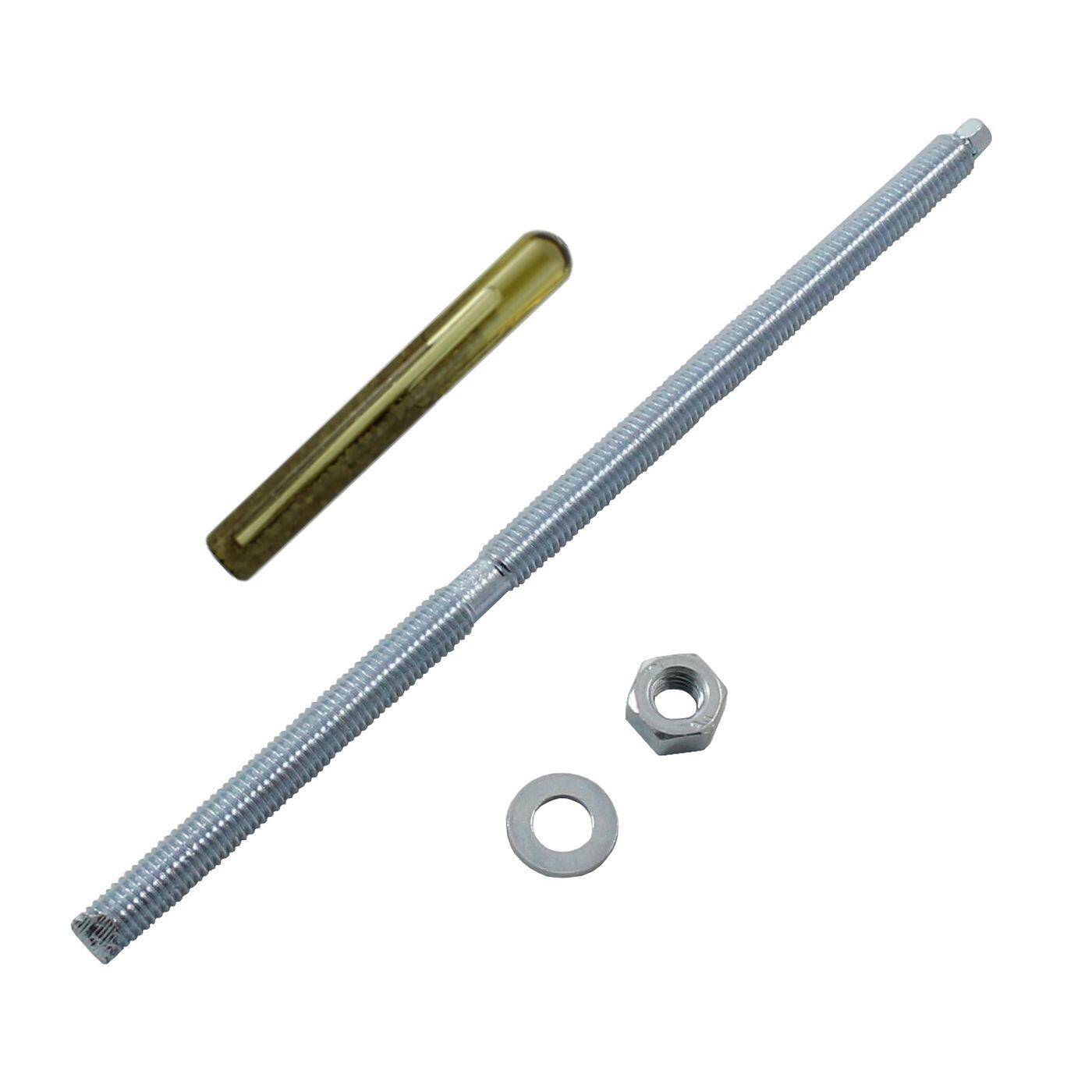

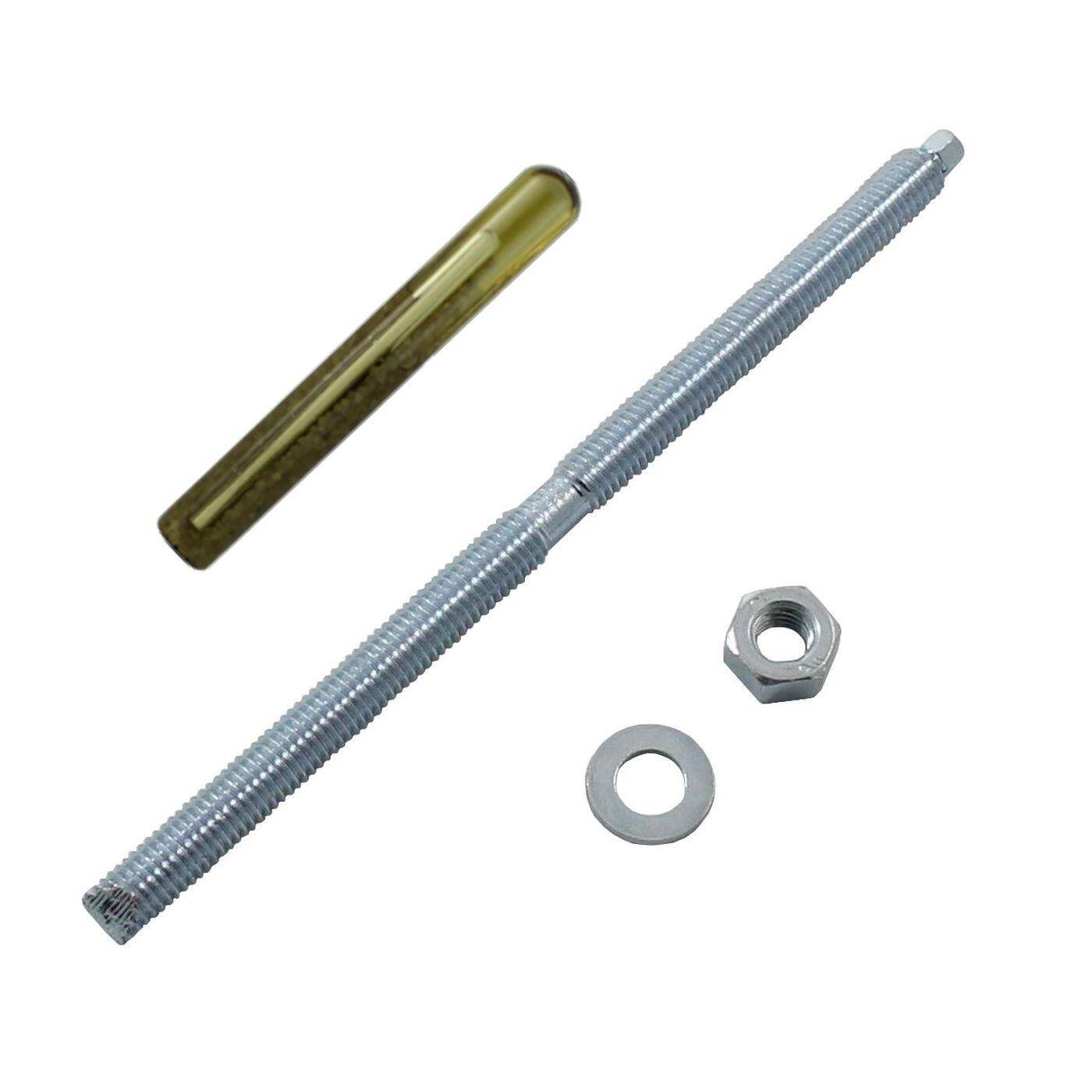

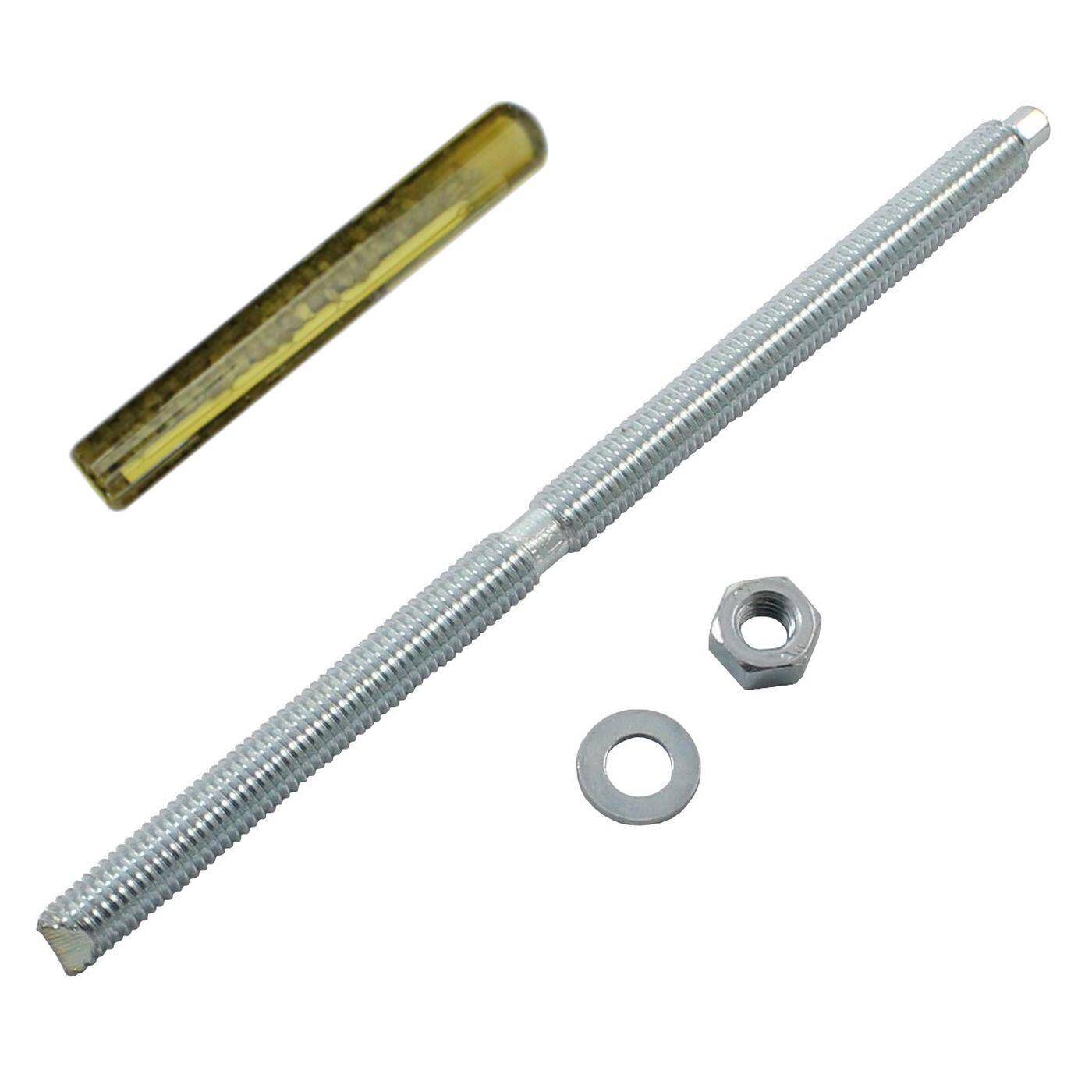

Ankerstange sowie Verbundankerpatrone sind separat sowie als aufeinander abgestimmtes Set, bestehend aus den beiden Komponenten, bei IT-Tronics erhältlich.
Anwendungsgebiete der Ankerstange ASK
Die Ankerstange ASK eignet sich in Verbindung mit dem Verbundanker VPK-SF bestens, schwere Gegenstände sicher in intaktem Beton zu befestigen. Verschiedenste Schwerlastbefestigungen können mit dem Verbundanker System realisiert werden. Hierzu gehören unter anderem Hochregale, Leitplanken, Lärmschutzwände, Fassaden sowie Maschinen und Geländer.
Ankerstanken aus verzinktem Stahl eignen sich speziell für die Anwendung in trockenen Innenräumen. Bei Anwendungsbedingungen in Feuchträumen, im Freien sowie bei besonders aggressiven Bedingungen empfehlen wir die Verwendung der Ankerstange ASK-E aus Edelstahl A4.
Laut ETA-08/0231 ( European Organisation for Technical Approvals ) des DIBt ( Deutsches Institut für Bautechnik ) ist als Verankerungsuntergrund bewehrter oder unbewehrter Normalbeton mit einer Festigkeitsklasse C20/25 bis C50/60 vorgesehen. Der Einbau des Verbundankers sowie der Ankerstange kann in trockenem sowie nassem, ungerissenem Beton erfolgen.
Die Vorteile des Verbundankers - bestehend aus Ankerstange und Verbundankerpatrone
- Höchste Belastbarkeit
- Geringe Rand- und Achsabstände
- Definierte Verankerungstiefe durch vorportionierten Kleber
- wirtschaftliche und schnelle Montage
- verzinkter Stahl - für die Montage im Innenraum
Wirkungsweise und Montage der Ankerstange und der Verbundankerpatrone
Die Verbundankerpatrone besteht aus Glasröhren, die eine Mischung aus Harz, grobem Quarzsand und Härterpulver enthalten. Um die Ankerstange einzuführen, wird ein Bohrgerät verwendet, das sie schlagend und drehend in das Bohrloch bringt. Dadurch werden die Glasrohre zerstört und der Quarzsand zermahlt die Glassplitter. Gleichzeitig wird das Harz mit dem Härter gründlich vermischt. Das entstandene Gemisch füllt den Raum zwischen der Ankerstange und der Wand des Bohrlochs komplett aus. Sobald es ausgehärtet ist, kann das Befestigungselement befestigt und mit der angegebenen Last belastet werden.
Die Verbundanker-Montage in 5 einfachen Schritten:
- Bohrloch erstellen (siehe Technische Daten)
- Bohrloch reinigen mit Standard Reinigung oder Premium Reinigung
- Verbundankerpatrone auf Einsatzfähigkeit kontrollieren und in das Bohrloch hineinschieben
- Mit einem Schlagbohrgerät die Ankerstange bis auf den Grund des Bohrlochs eintreiben
- Nach entsprechender Aushärtezeit die Mutter mit vorgegebenem Drehmoment (siehe Technische Daten) anziehen
Hinweis: Eine Premium Reinigung des Bohrlochs, gegenüber der Standard Reinigung, erhöht die Last pro Dübel wesentlich (siehe Technische Daten). Beachten Sie unbedingt die Aushärtezeit, die sich nach der Untergrundtemperatur des Betons bemisst.
Ankerstangen ASK erhalten Sie bei IT-Tronics in folgenden Größen
- Ankerstange M8
- Ankerstange M10
- Ankerstange M12
- Ankerstange M16
- Ankerstange M20
- Ankerstange M24
Hinweis: Der Bohrlochdurchmesser ist größer als der Durchmesser der Gewindestange (siehe Technische Daten).
Technische Daten
- VPK-SF Richtwerte für Beton fc = 20N/mm2,
- Ankerstange: Automatenstahl Festigkeitsklasse 5.8
| M8 | M10 | M12 | M16 | M20 | M24 | ||
| Bohrlochtiefe (Verankerungstiefe, Setztiefe) hv | [mm] | 80 | 90 | 110 | 125 | 170 | 210 |
| Bohrlochdurchmesser | [mm] | 10 | 12 | 14 | 18 | 25 | 28 |
| Empfohlene Last pro Dübel* bei Zugbeanspruchung (inklusive Teilsicherheitsbeiwert) | |||||||
| bei Standard Reinigung | [kN] | 5 | 6,7 | 8,9 | 13,9 | 22,2 | 33,3 |
| bei Premium Reinigung | [kN] | 6,7 | 8,9 | 13,9 | 19,4 | 33,3 | 41,7 |
| Drehmoment beim Verankern Tinst | [Nm] | 10 | 20 | 40 | 60 | 120 | 150 |
*Ohne Einfluss von Achs- und Randabstand mit Herausziehen als wahrscheinlichste Versagensart
Empfohlene Last pro Dübel in Kilogramm in der Übersicht
| Empfohlene Last pro Dübel | M8 | M10 | M12 | M16 | M20 | M24 | |
| bei Standard Reinigung | [kg] | 510 | 683 | 908 | 1.418 | 2.264 | 3.397 |
| bei Premium Reinigung | [kg] | 683 | 908 | 1.418 | 1.979 | 3.397 | 4.253 |
Aushärtezeiten
| Untergrundtemperatur | [C°] | -5 - 0 | 0 - 5 | 5 - 10 | 10 - 20 | >20 |
| Aushärtezeit | [min] | 360 | 180 | 90 | 40 | 20 |
Hinweis: In nassem Beton verdoppelt sich die Aushärtezeit
Ankerstange ASK - Leistungsnachweise
DIBt ETA-08/0231 Option 7 / ETAG 001: Zulassung für ungerissenen Beton der Festigkeitsklassen C20/25 – C50/60.
