Ankerstange ASK-E aus Edelstahl A4
Die hochwertige Ankerstange ASK-E, hergestellt aus Edelstahl A4, erfüllt selbst die anspruchsvollsten Bedingungen bei der Befestigung schwerer Lasten. Die Verwendung der Ankerstange ASK-E in Kombination mit dem Verbundanker VPK-SF eignet sich für die Verankerung in ungerissenem Beton und hat die im Bauwesen wichtige Zulassung des DIBt ( Deutsches Institut für Bautechnik ) die ETA-08/0231. Metalldübel zur Verankerung im Beton sollten unbedingt über diese Zulassung verfügen.
- Anwendungsgebiete der Ankerstange ASK-E
- Der Verbundanker und seine Vorteile
- Wirkungsfunktion und Montage von Ankerstange und Verbundankerpatrone
- Ankerstangen ASK-E - bei IT-Tronics in folgenden Größen erhältlich
- Empfohlene Last pro Dübel in Kilogramm in der Übersicht
- Ankerstange ASK-E - Leistungsnachweise

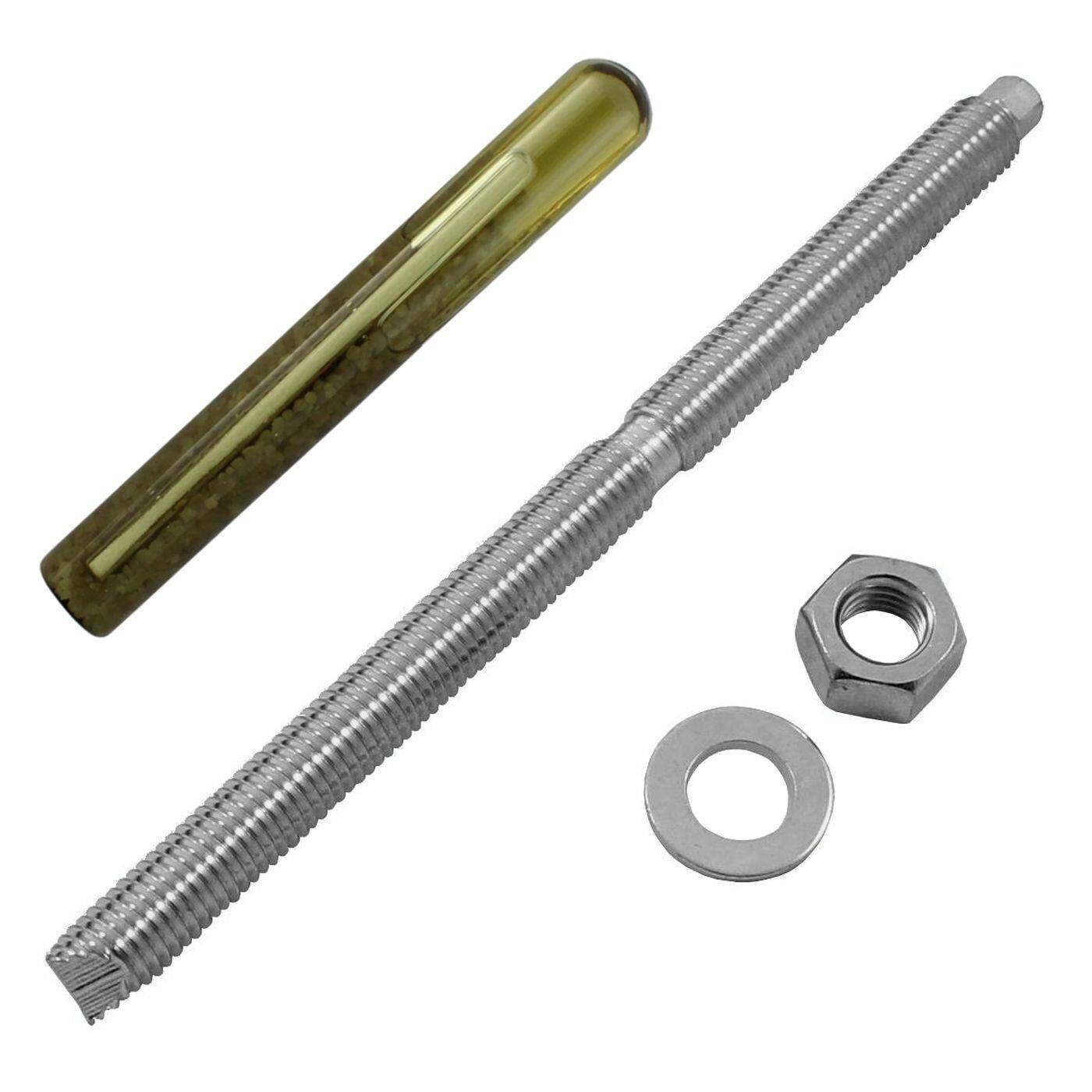

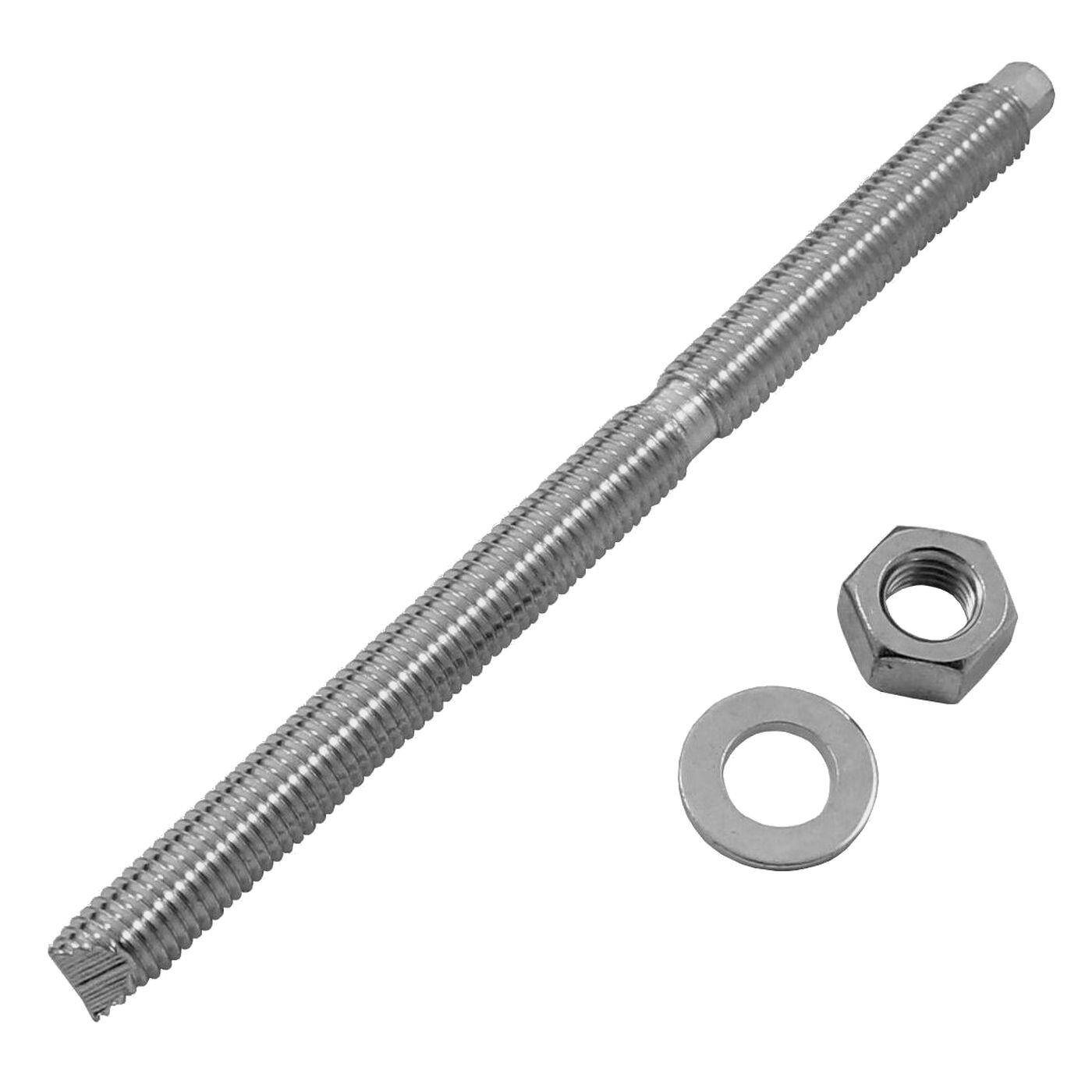

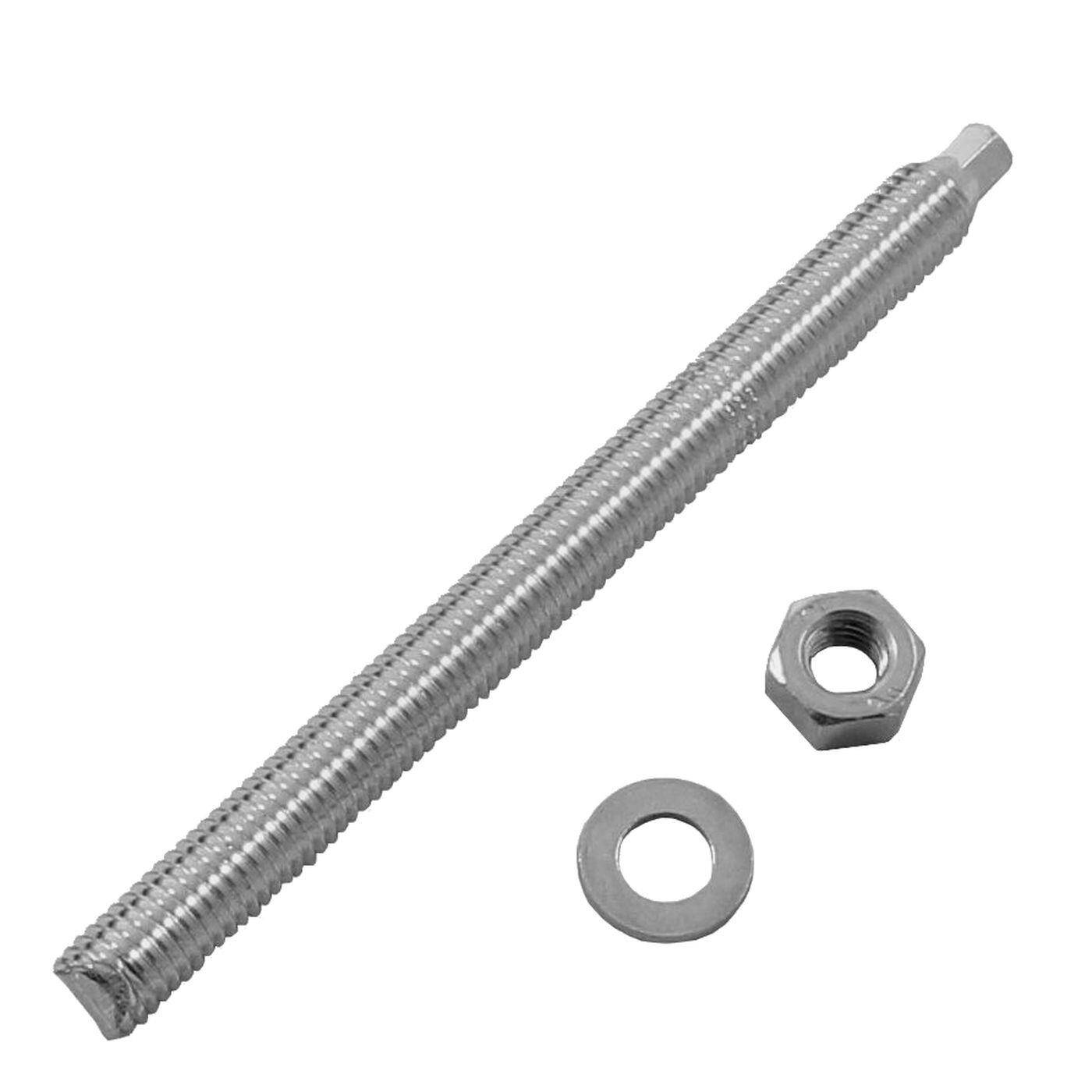

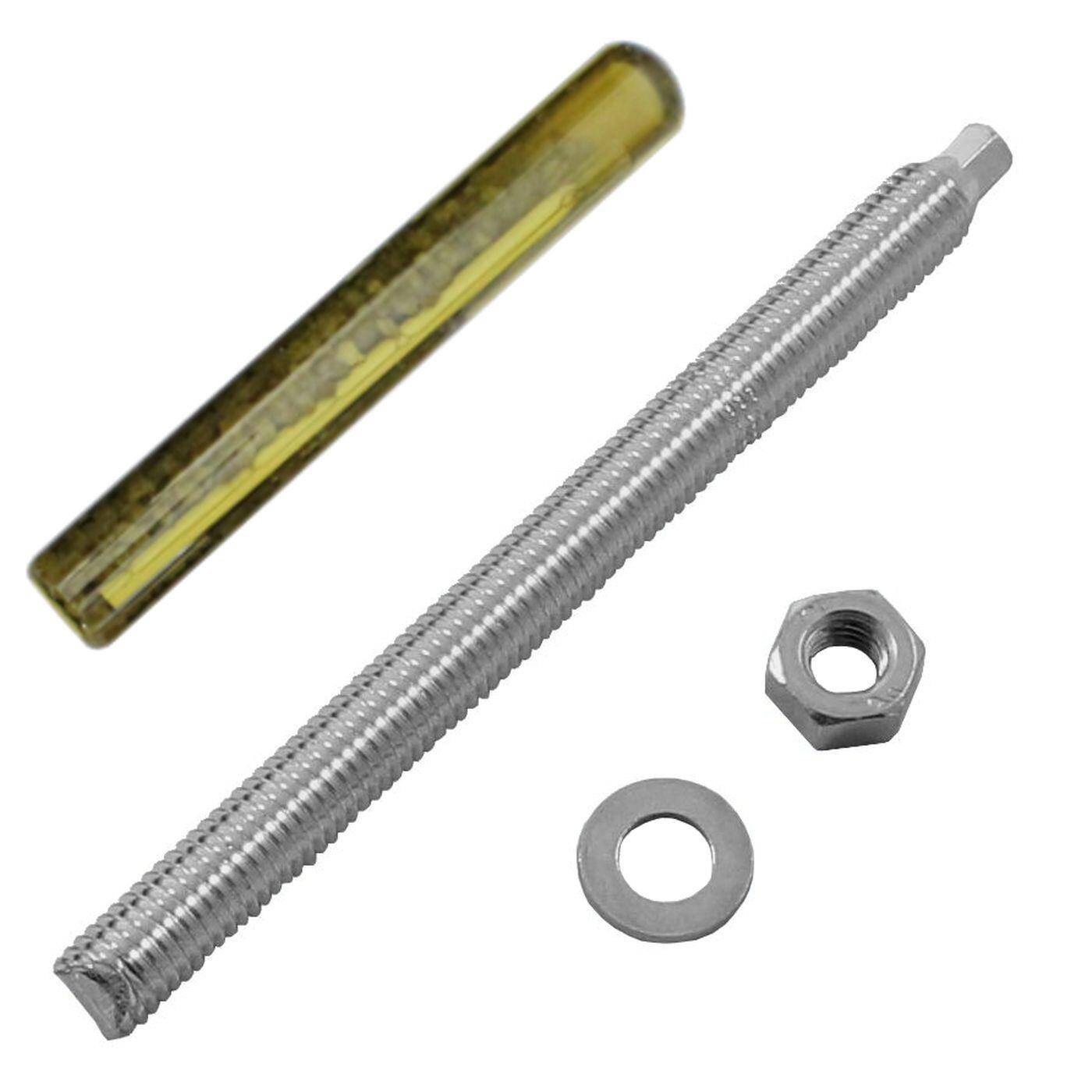

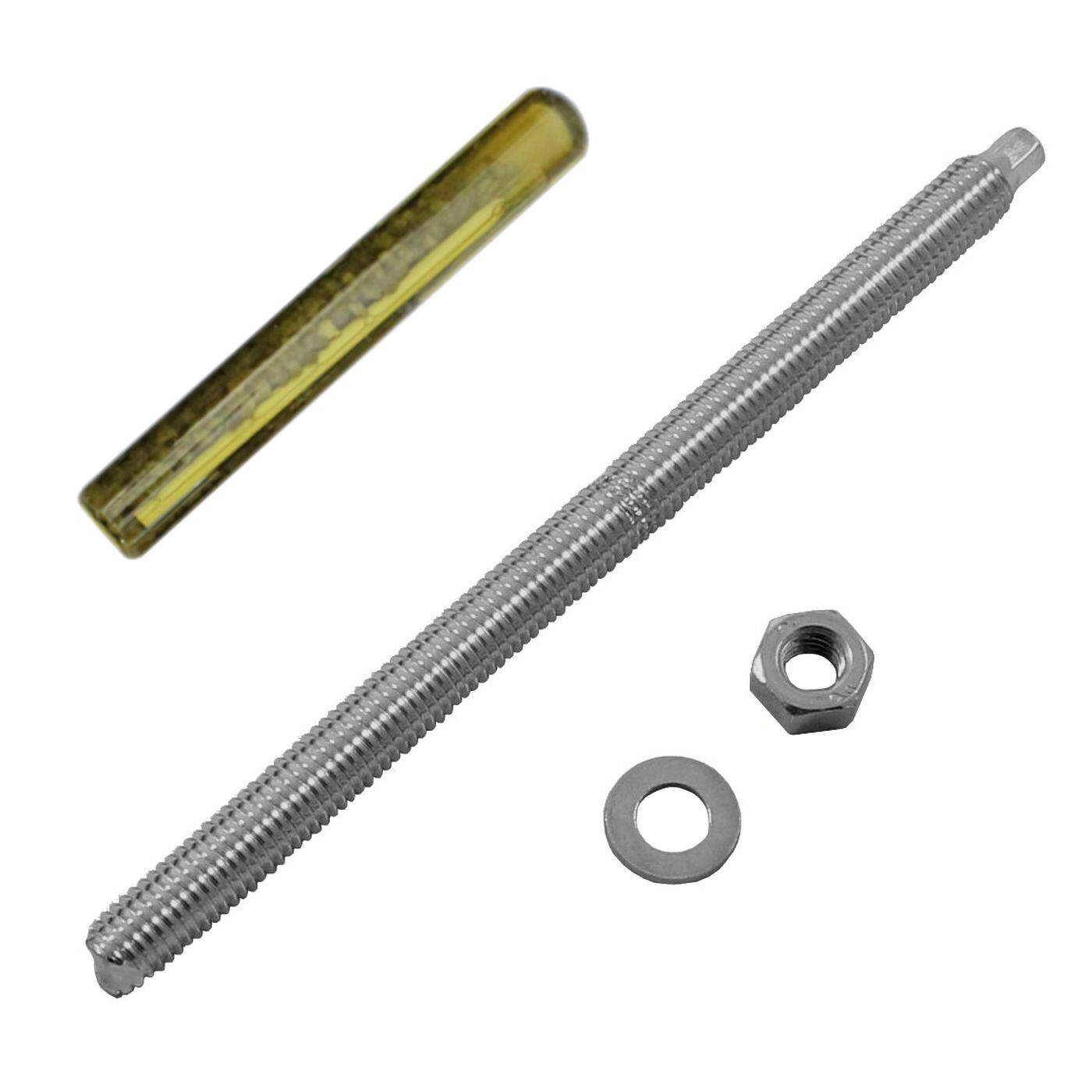

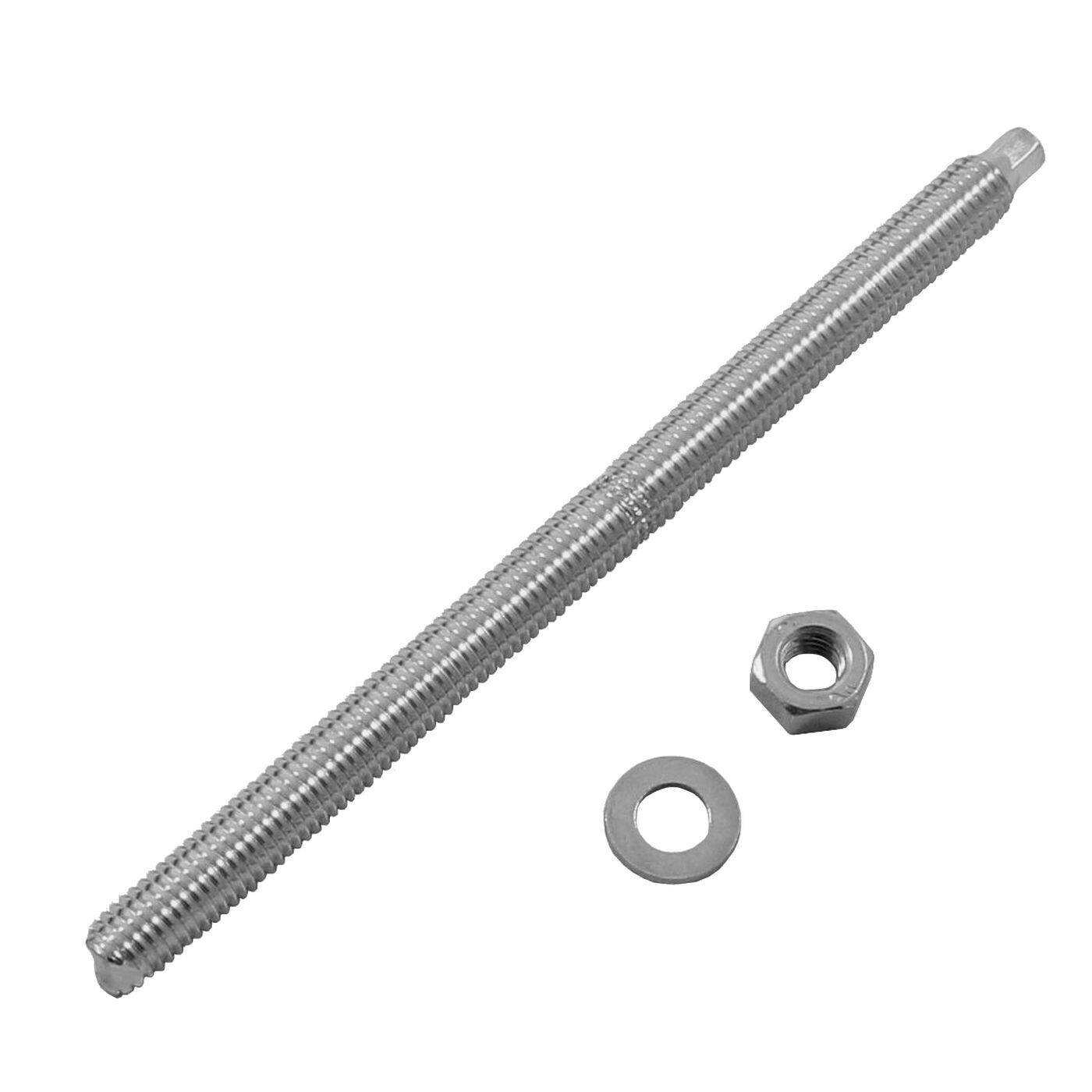

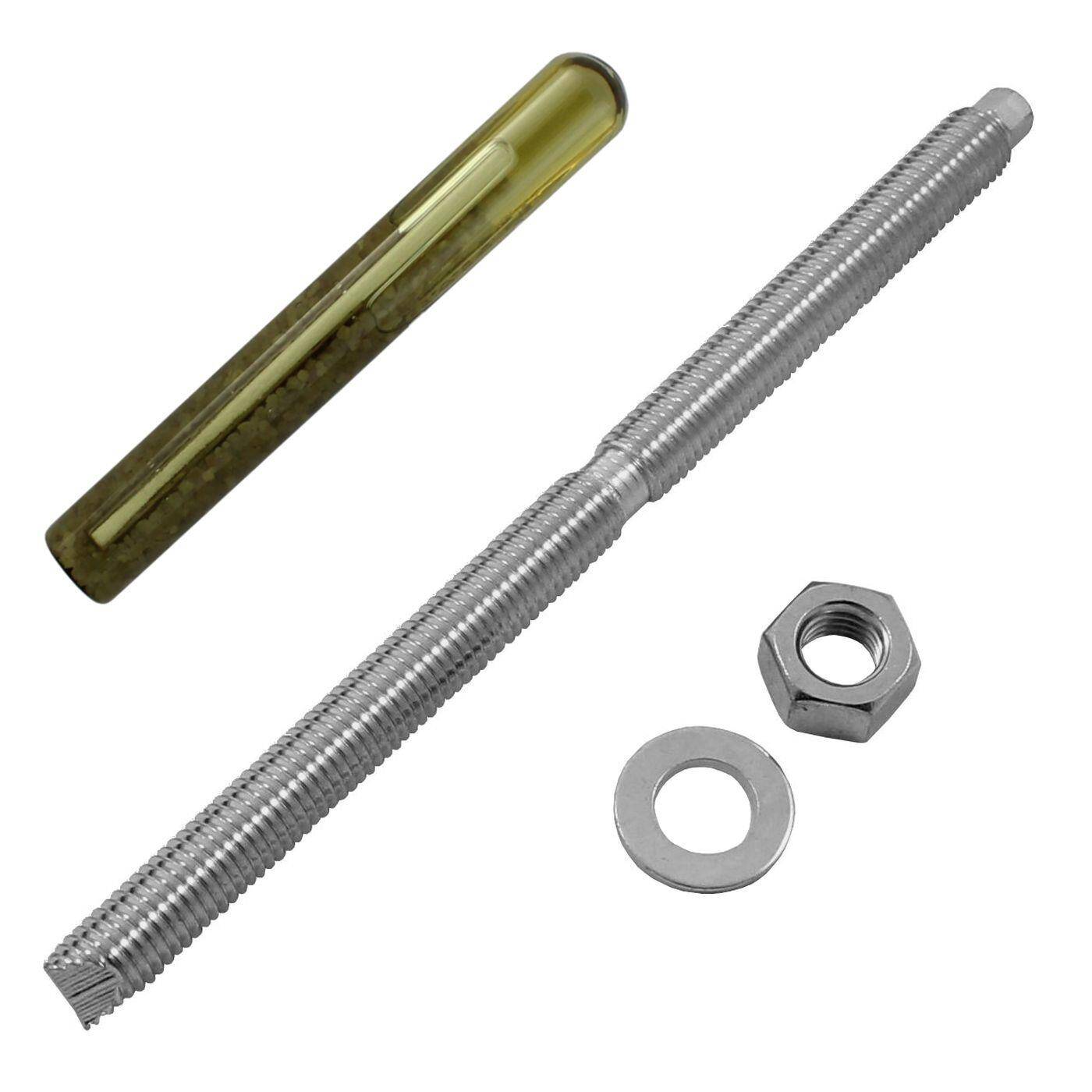

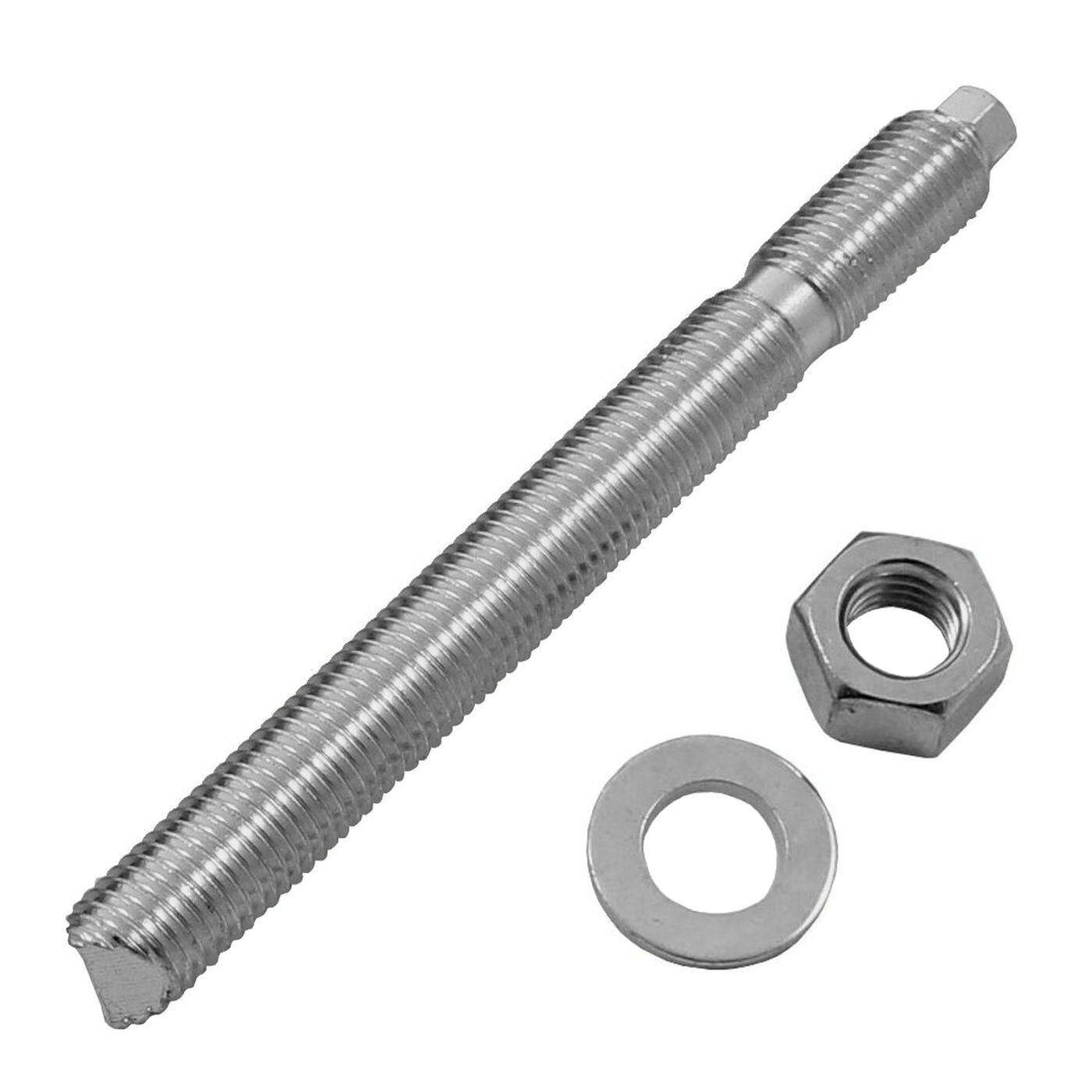

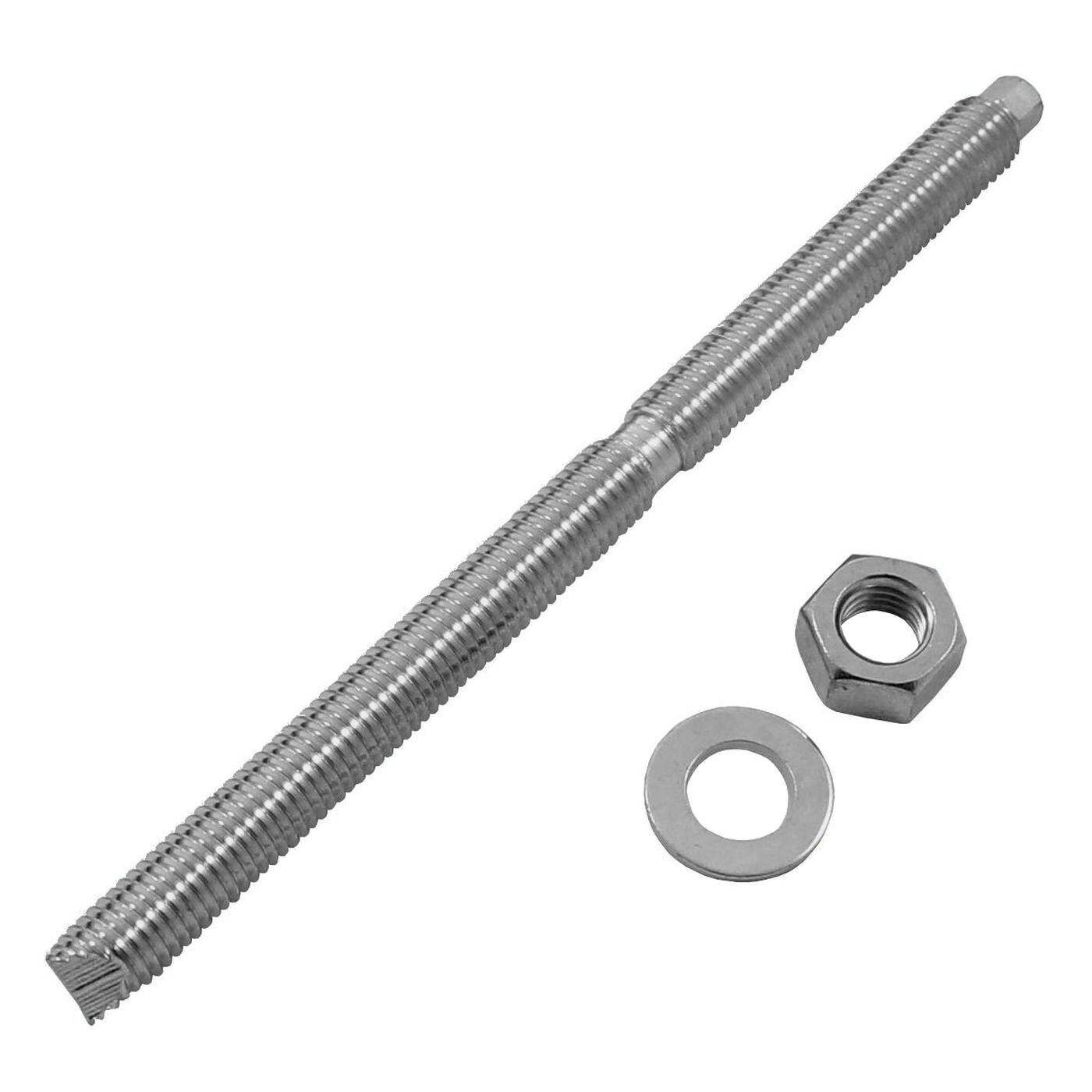

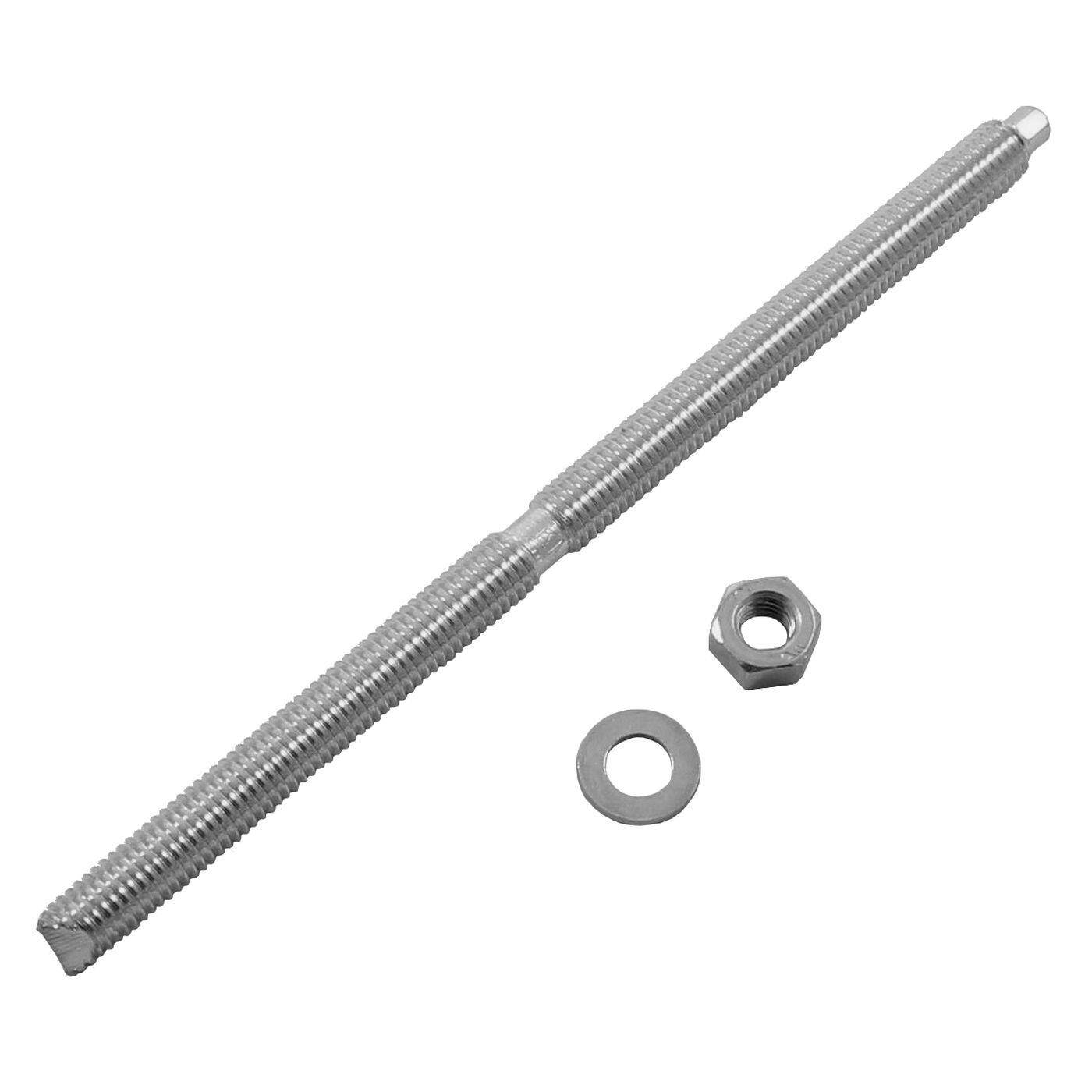

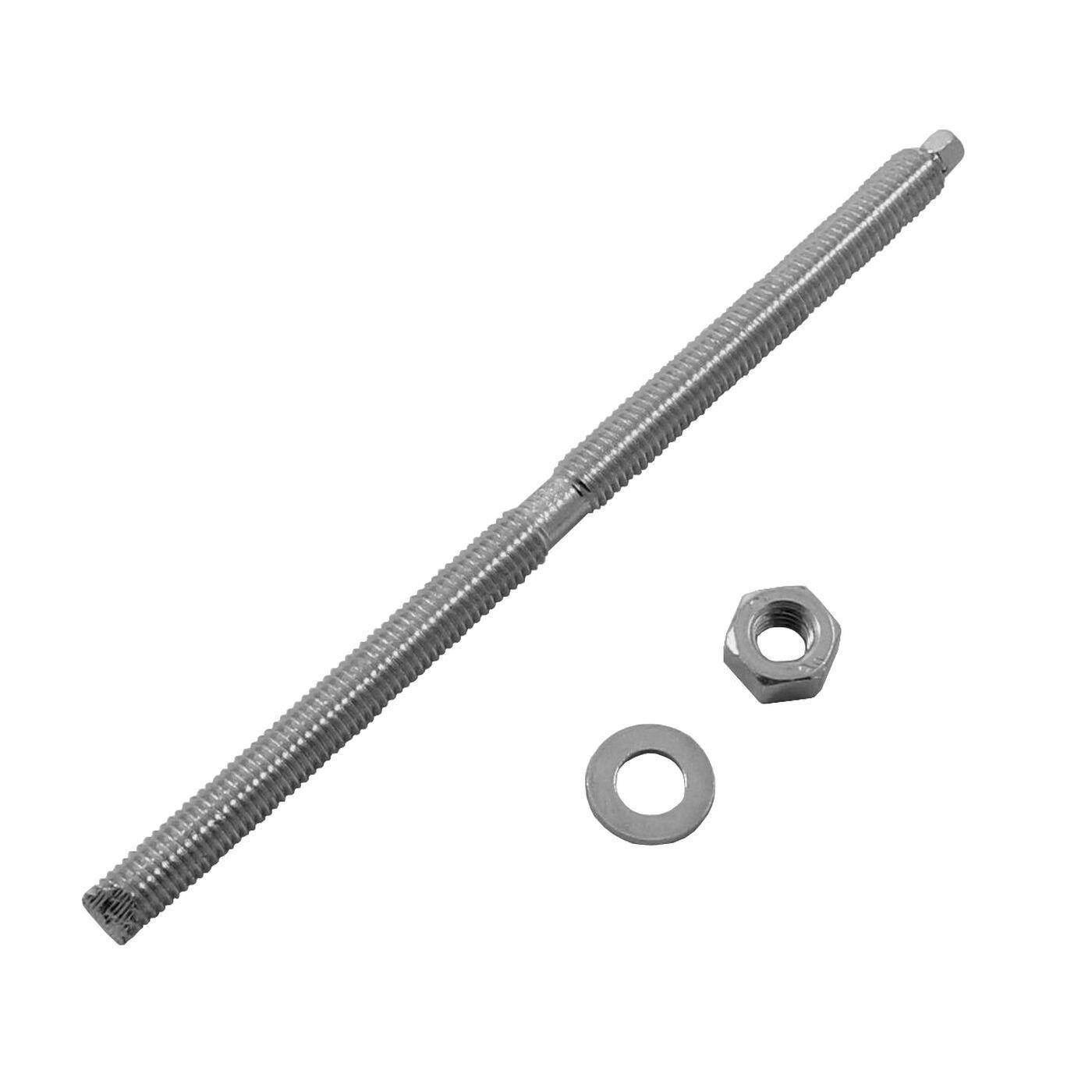

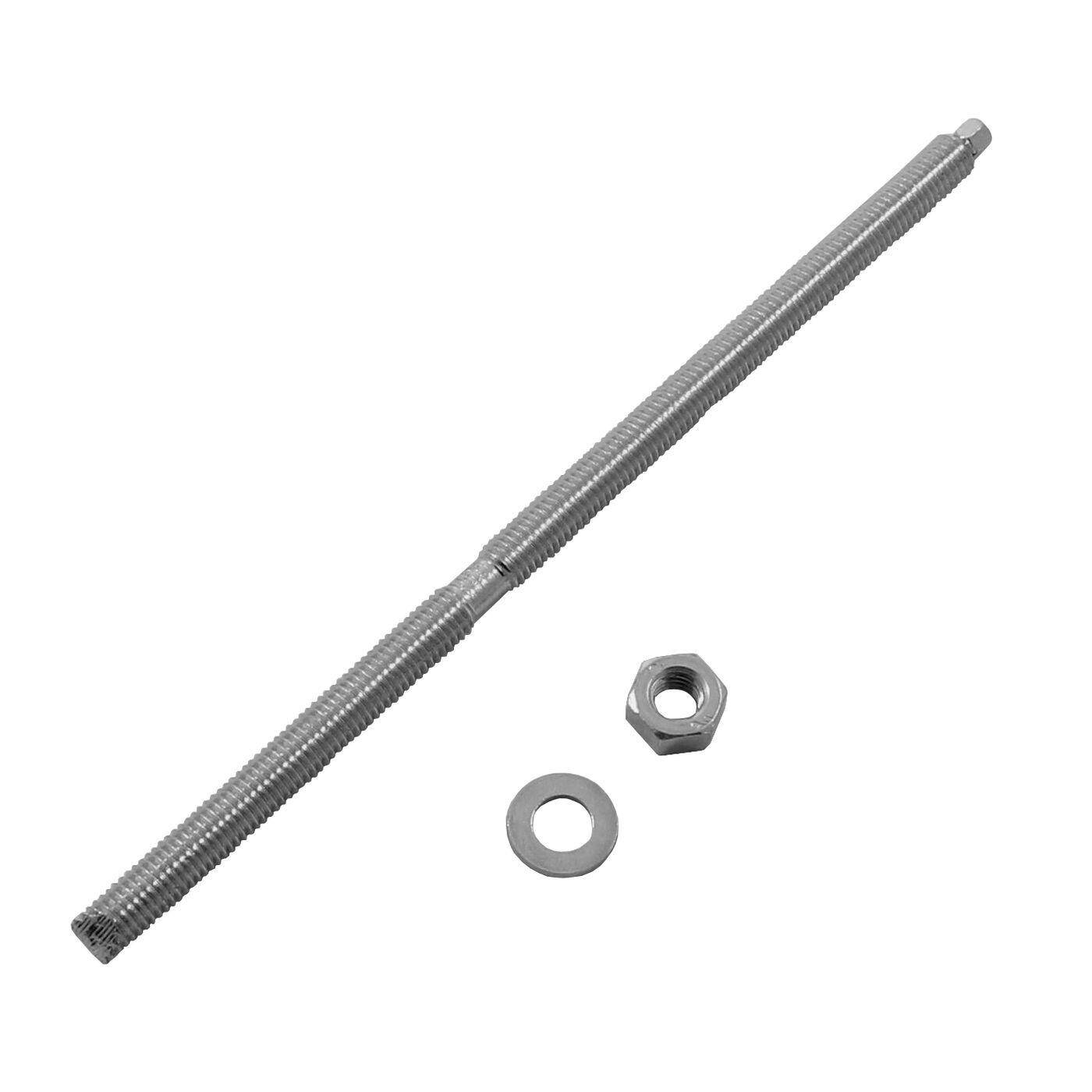

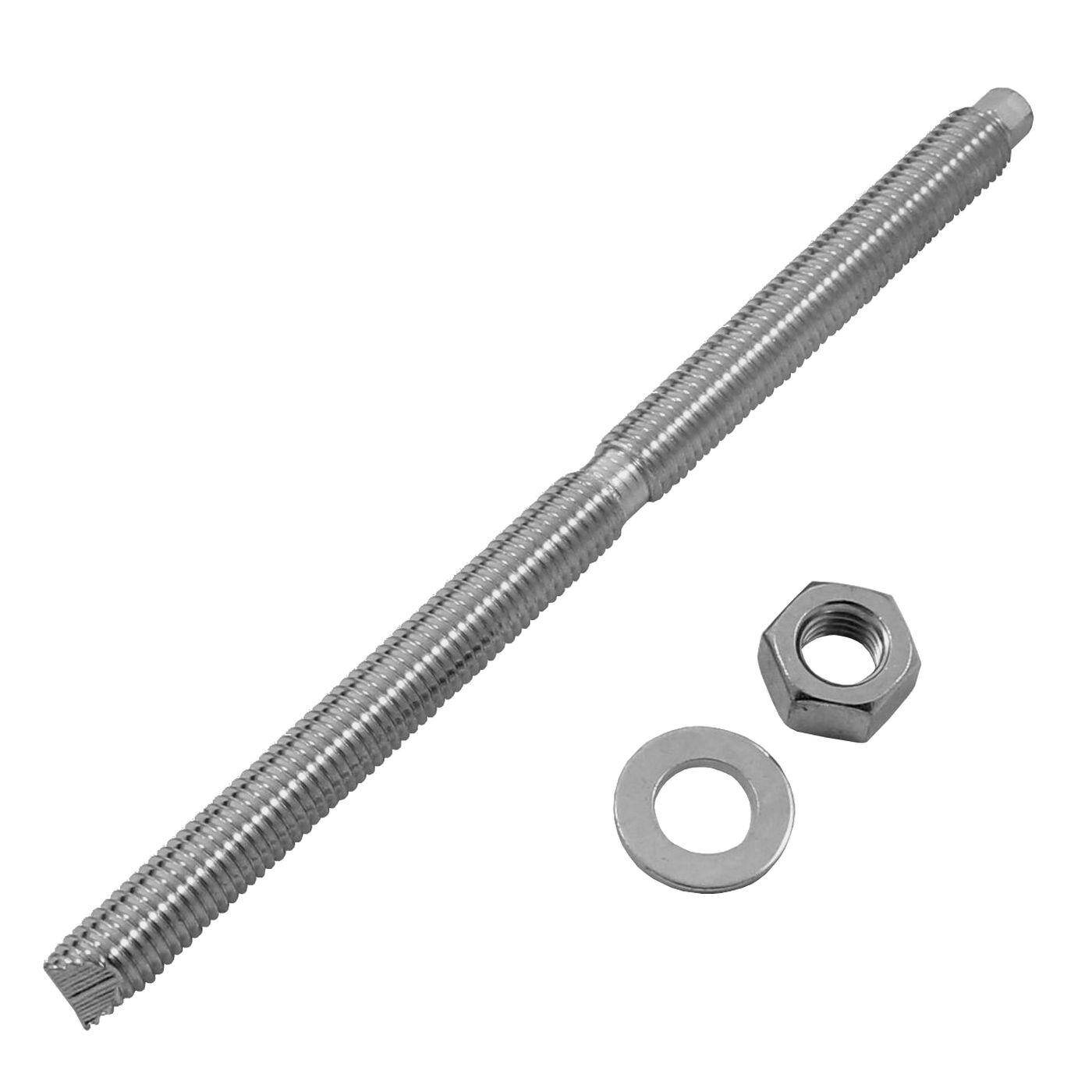

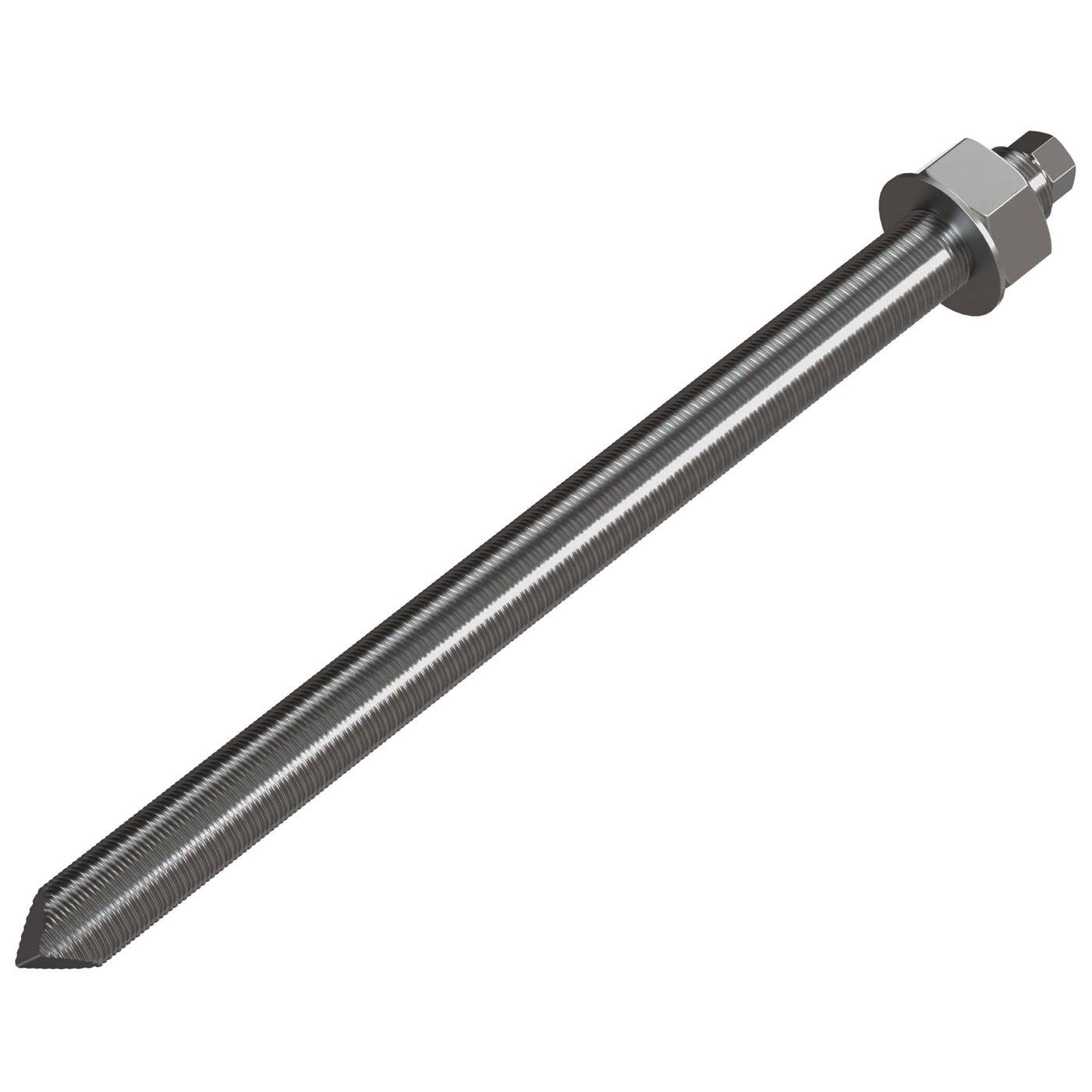

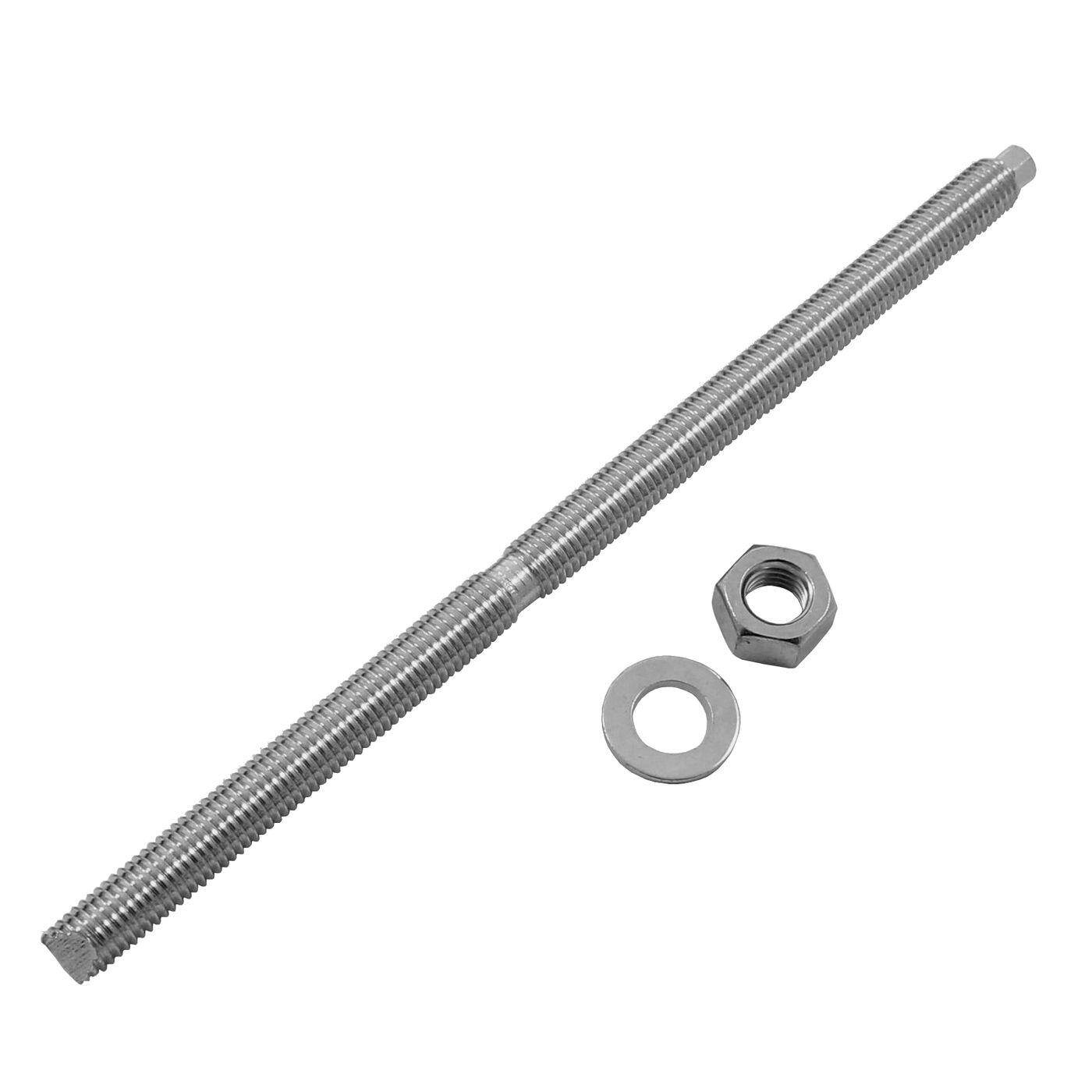

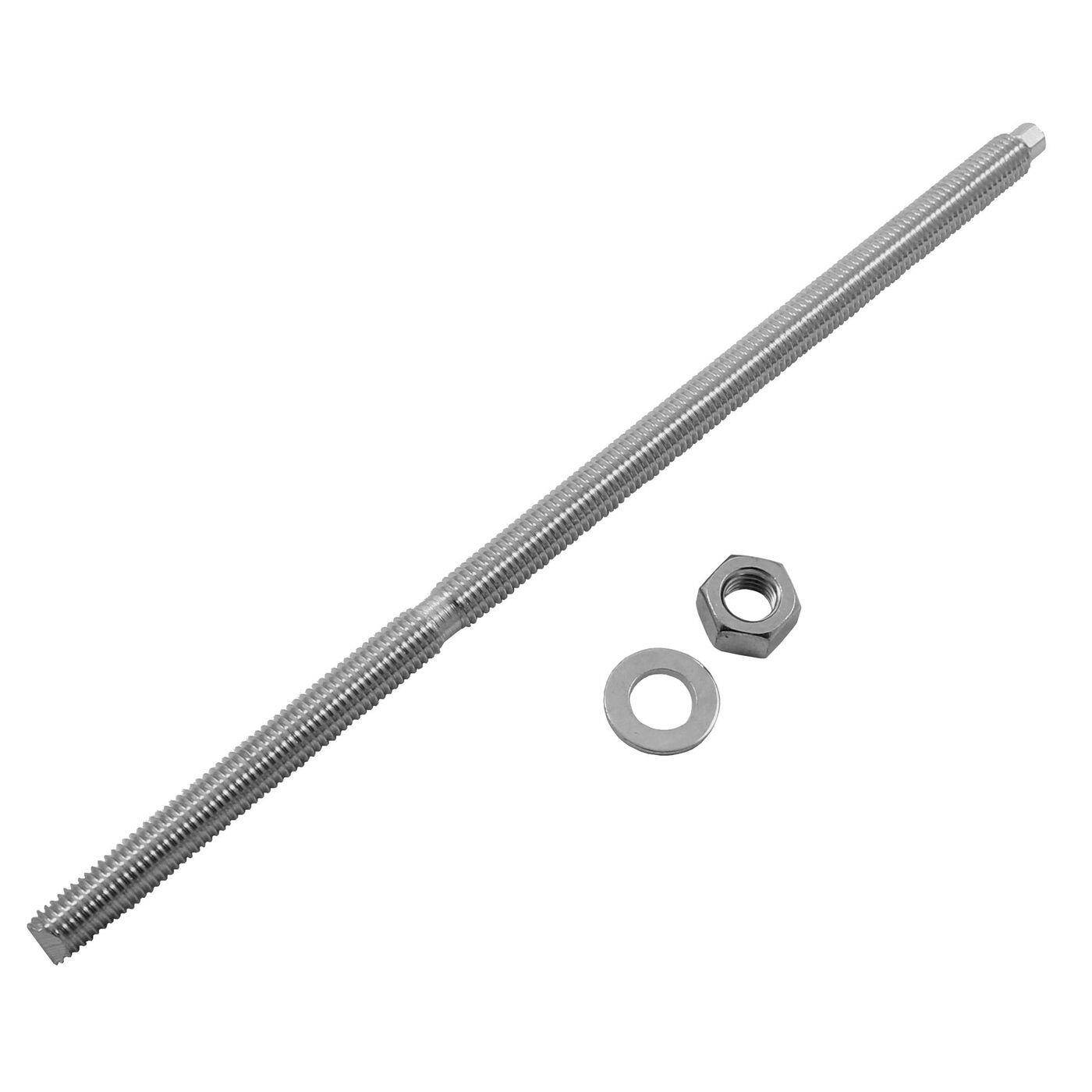

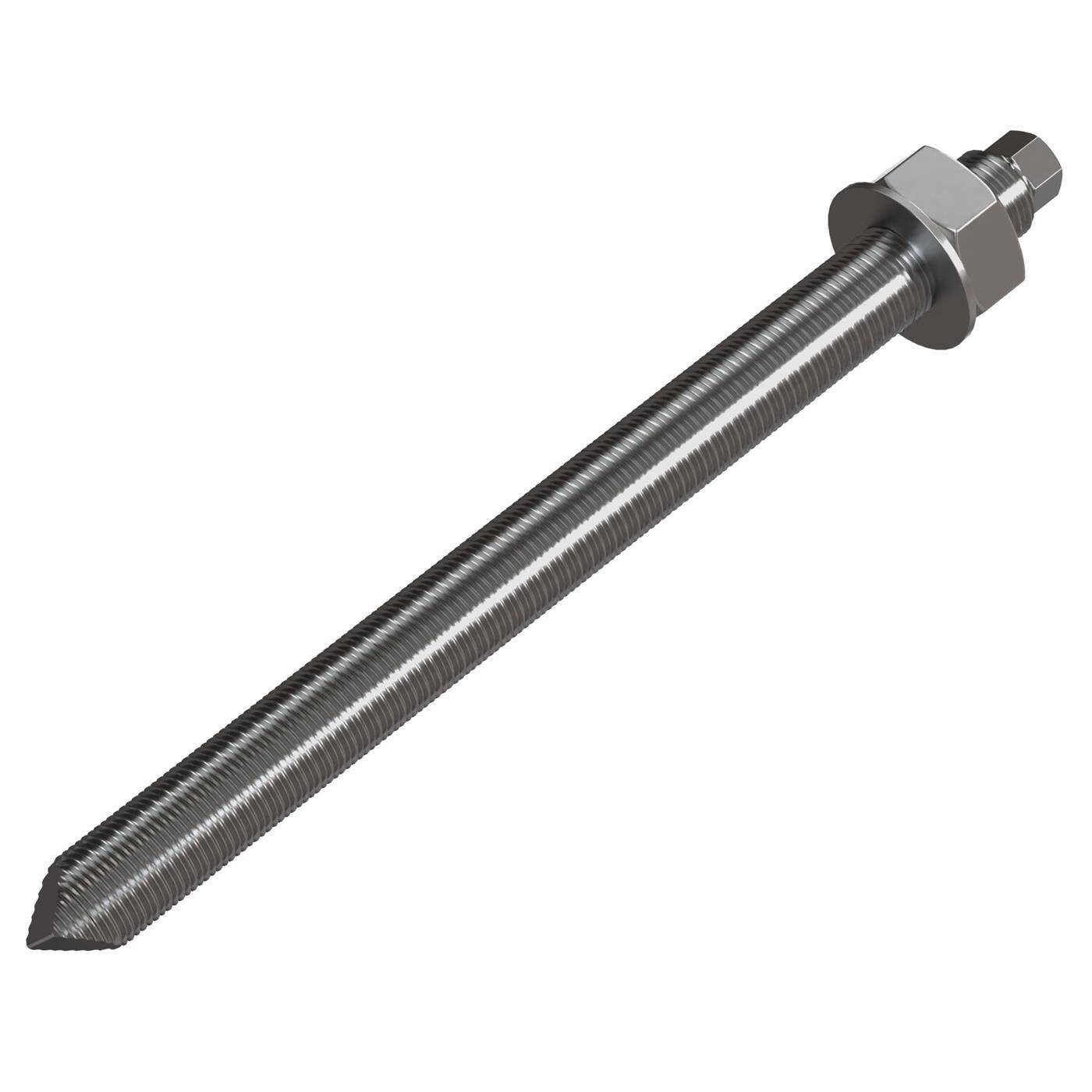

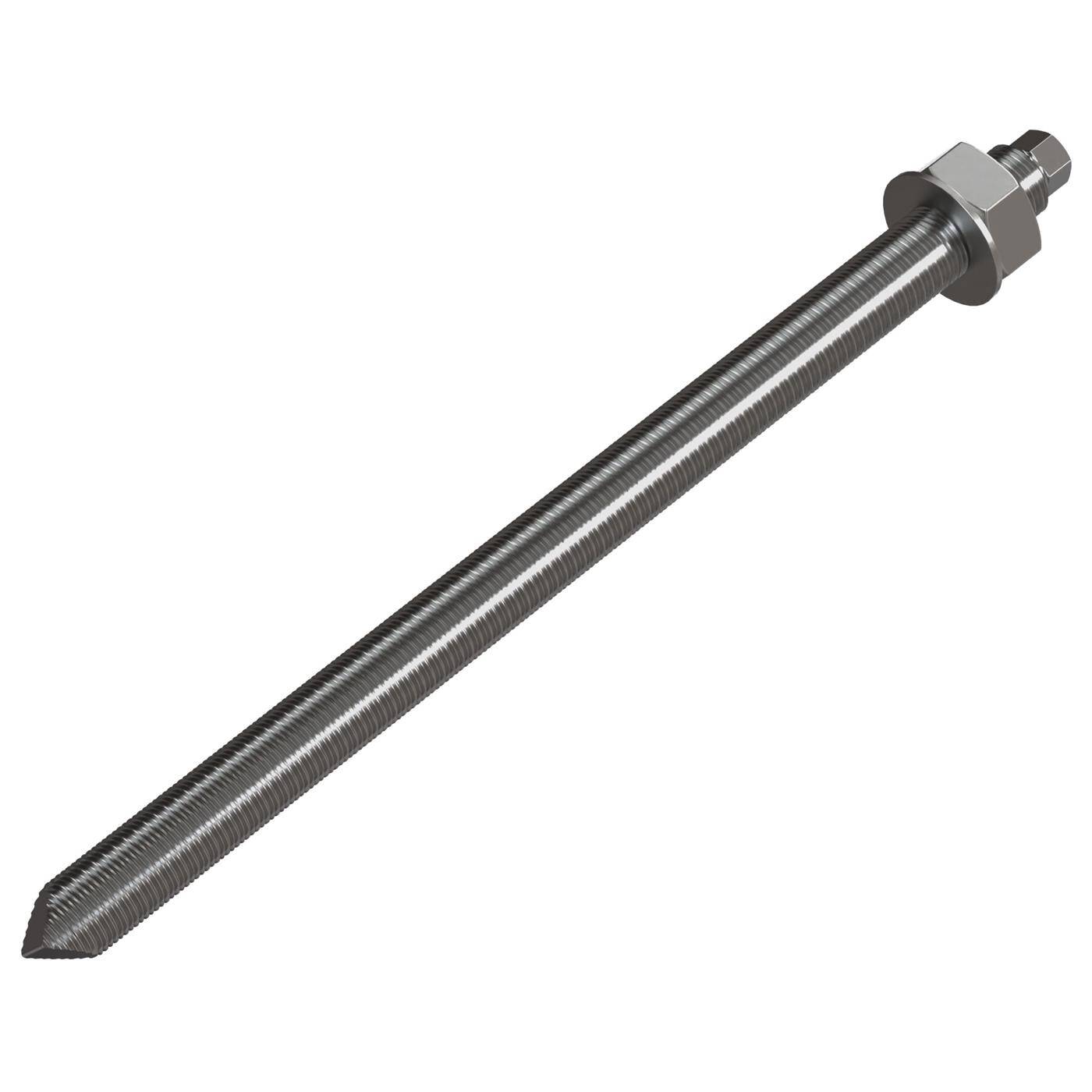

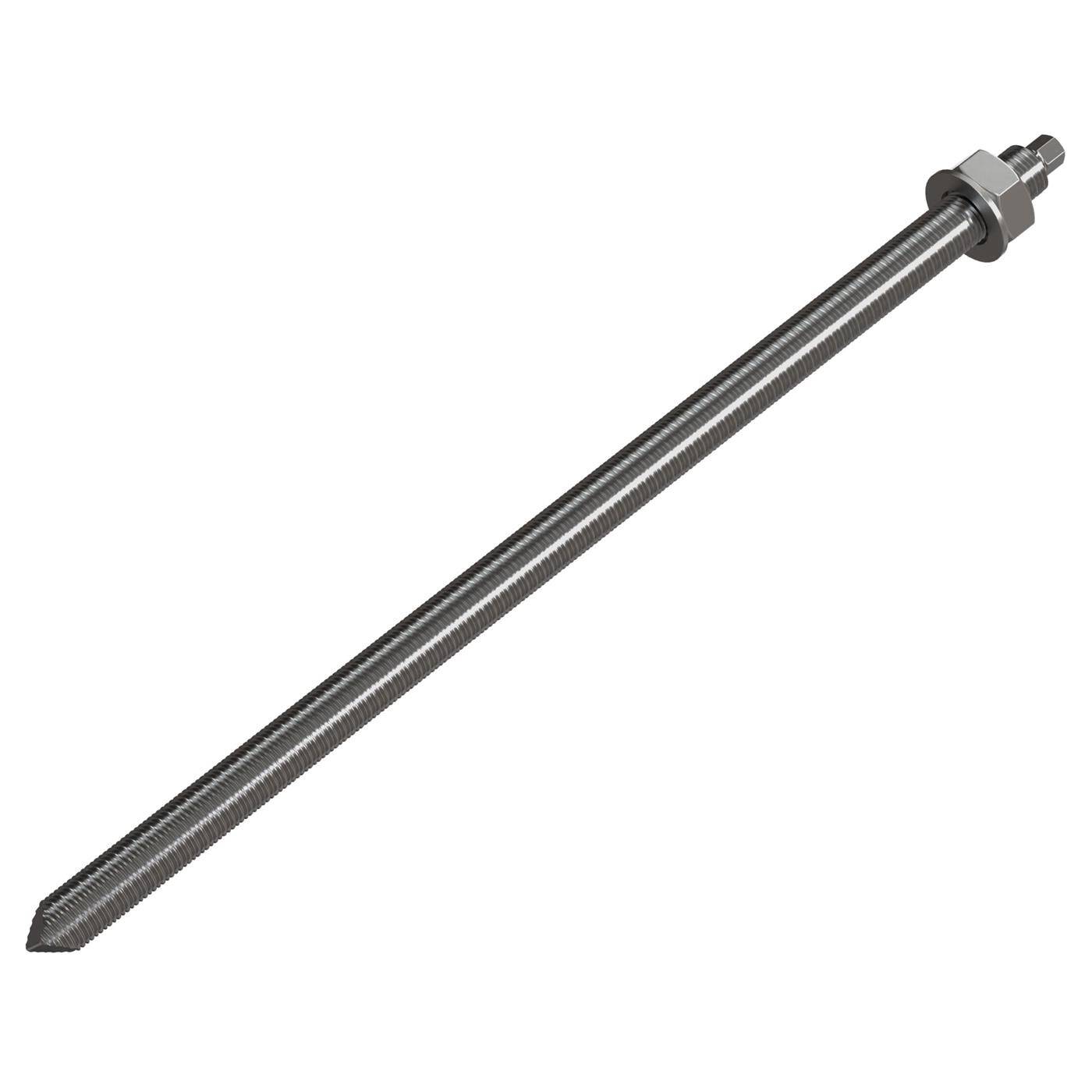

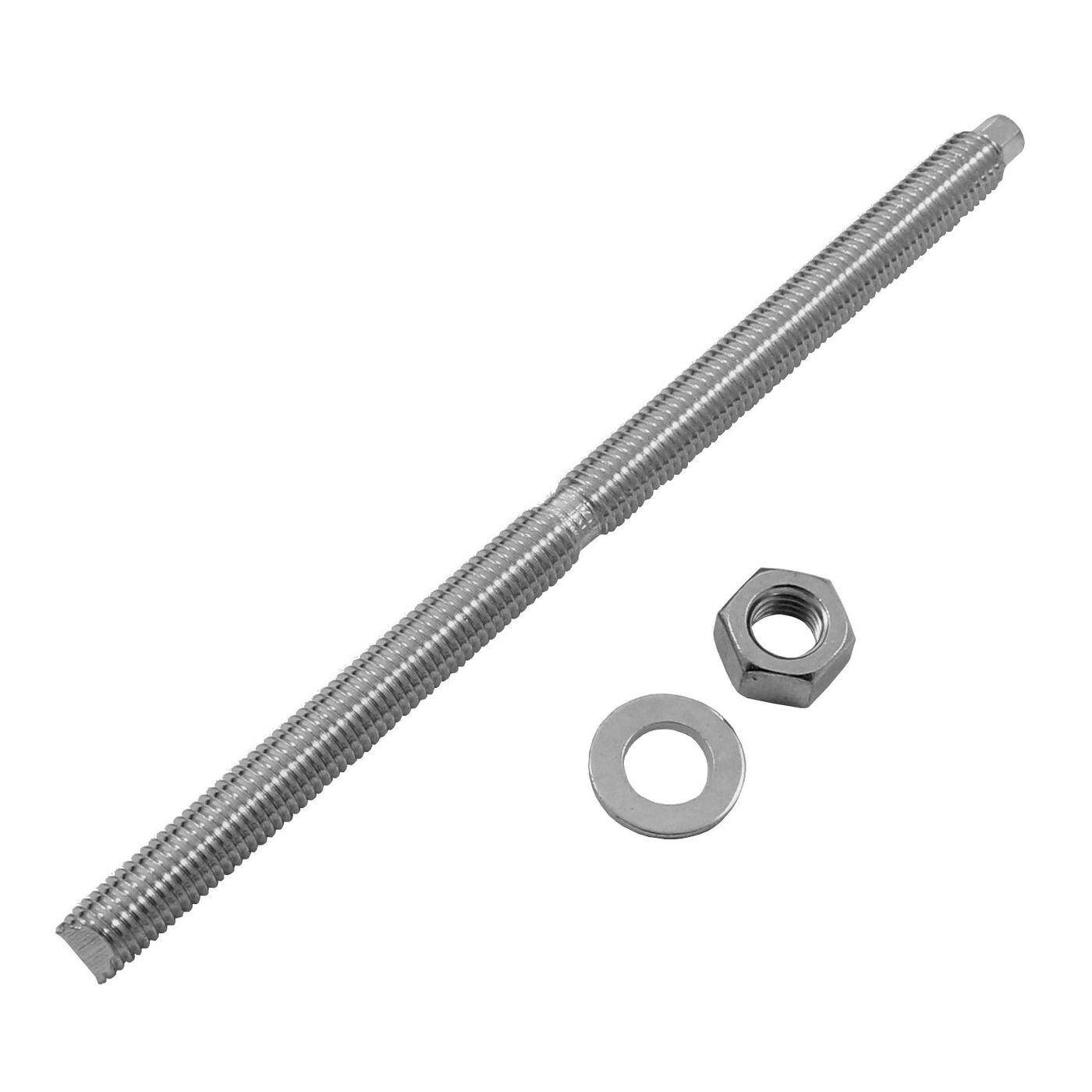

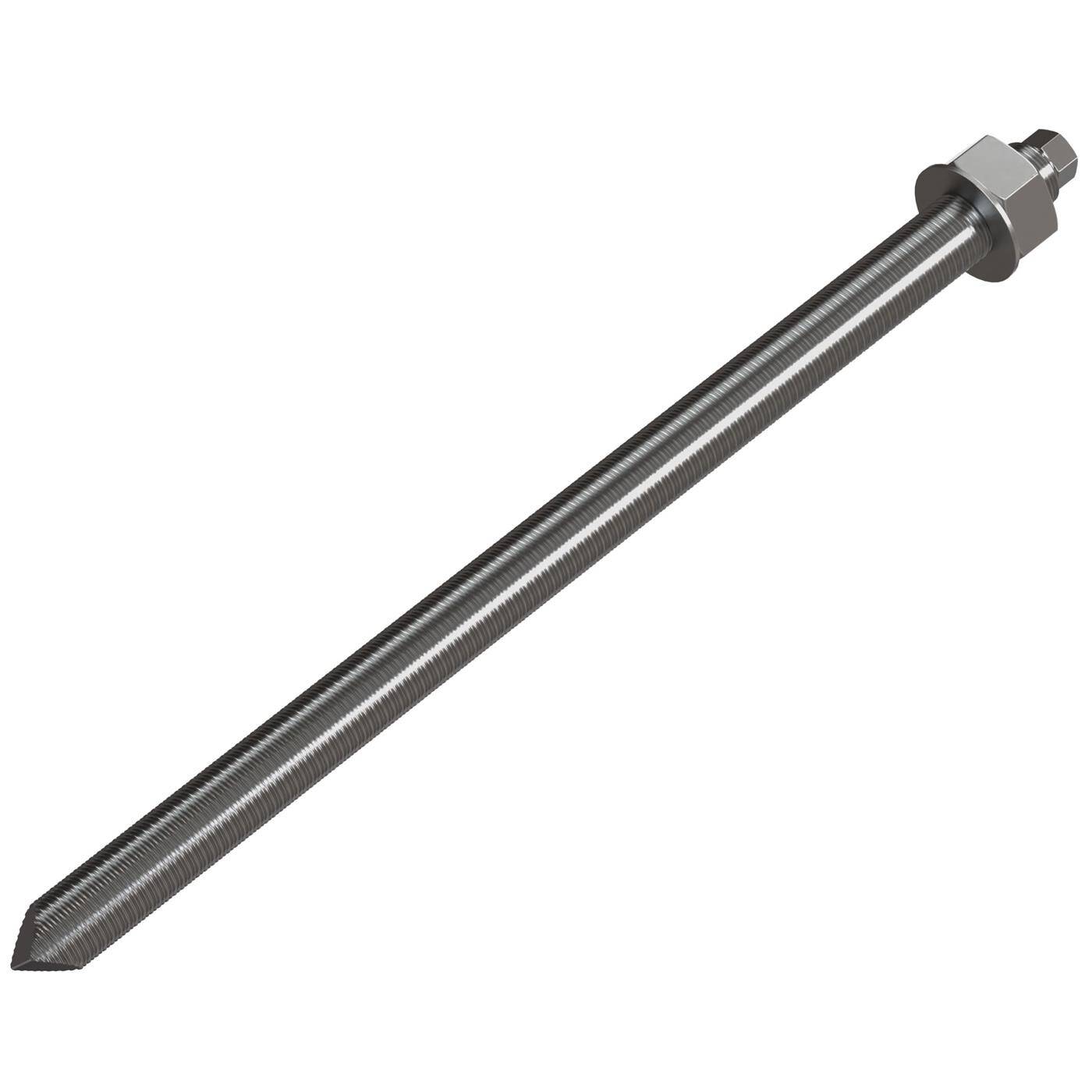

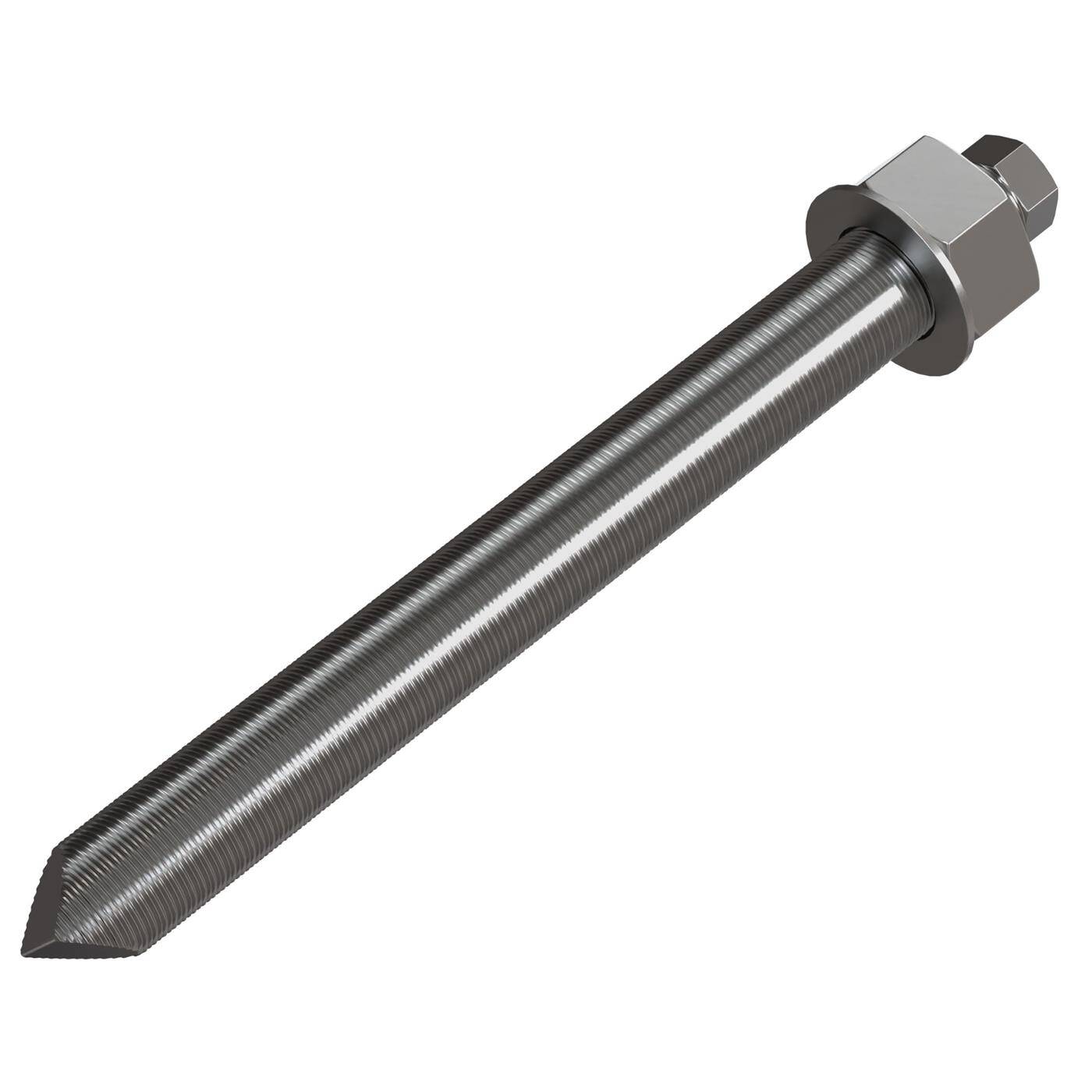

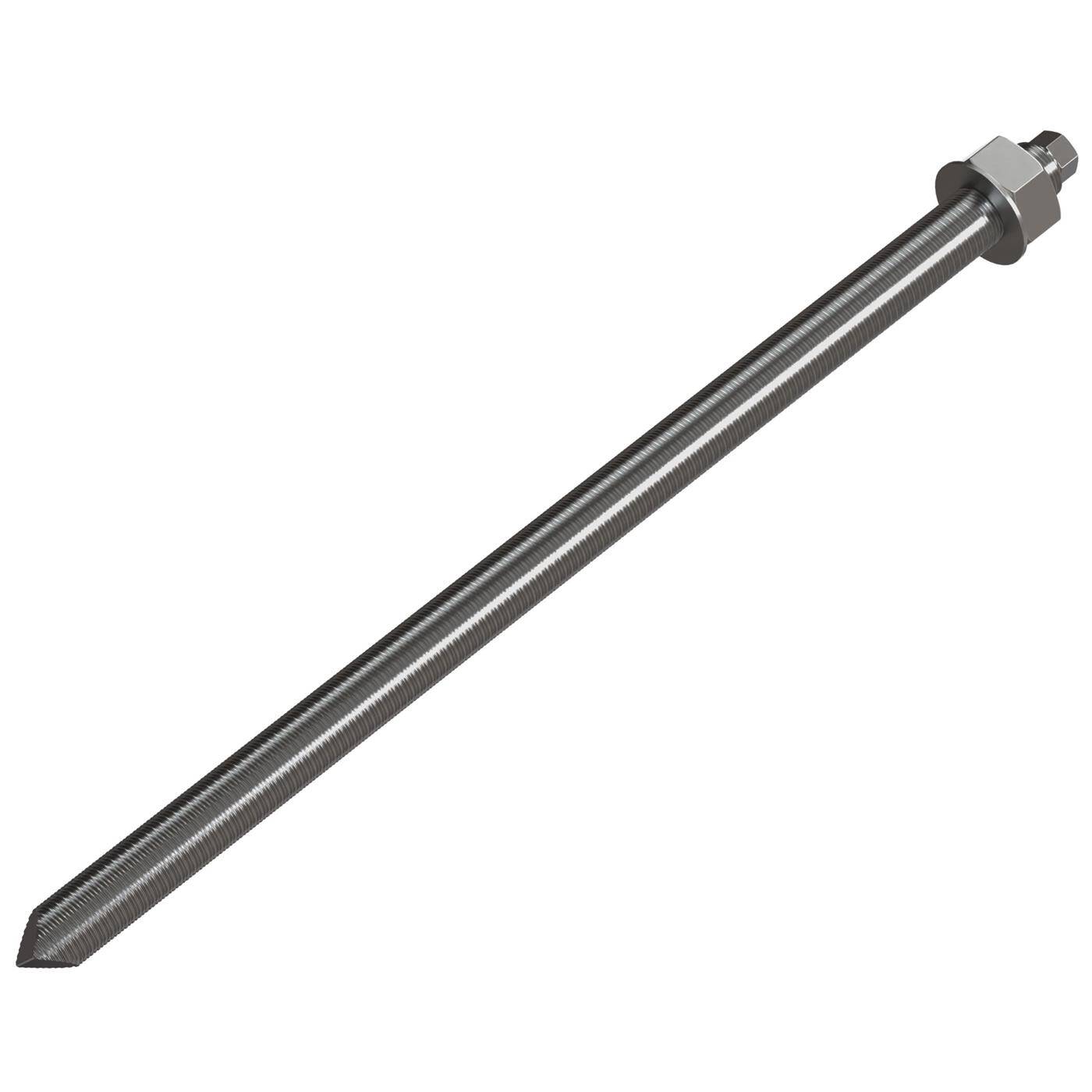

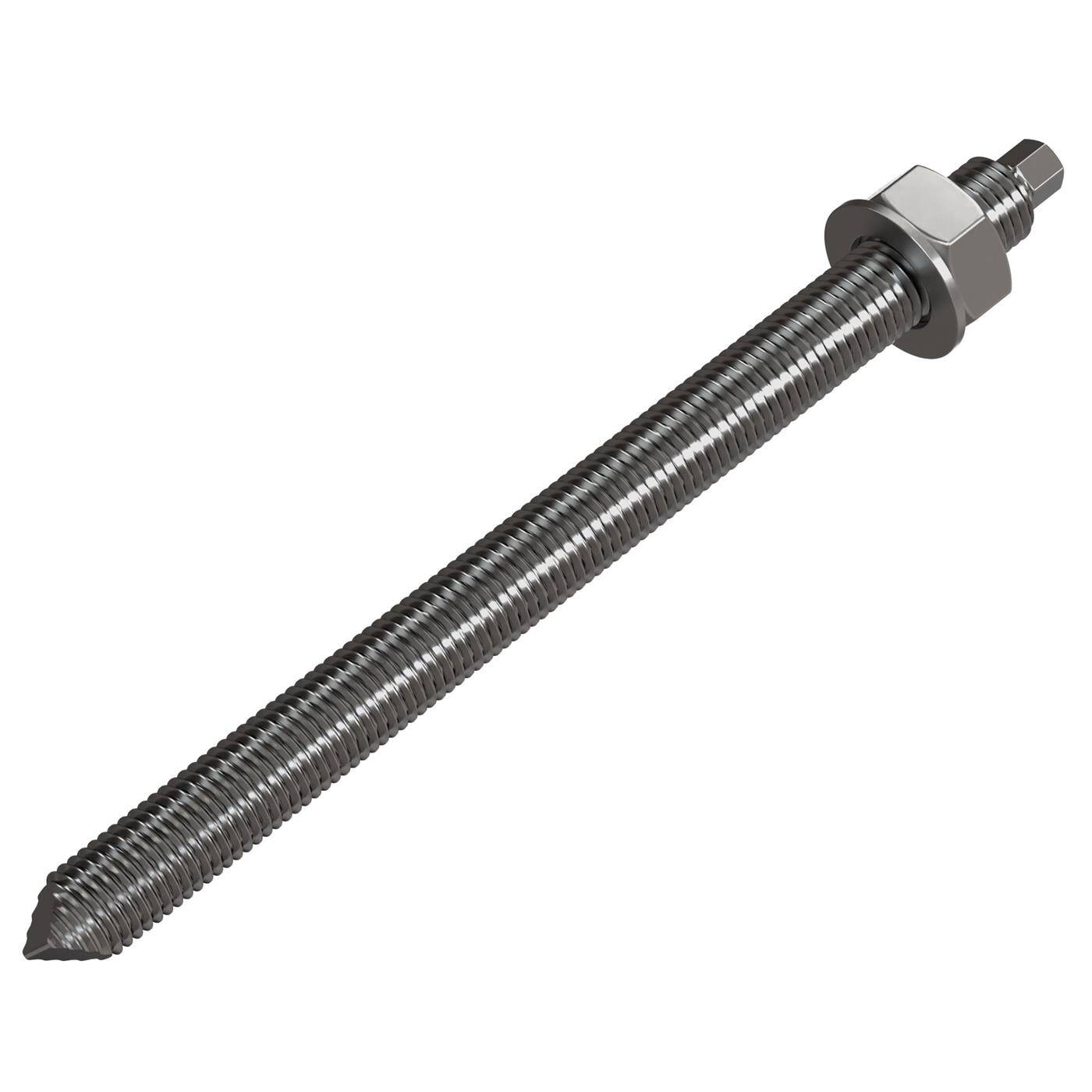

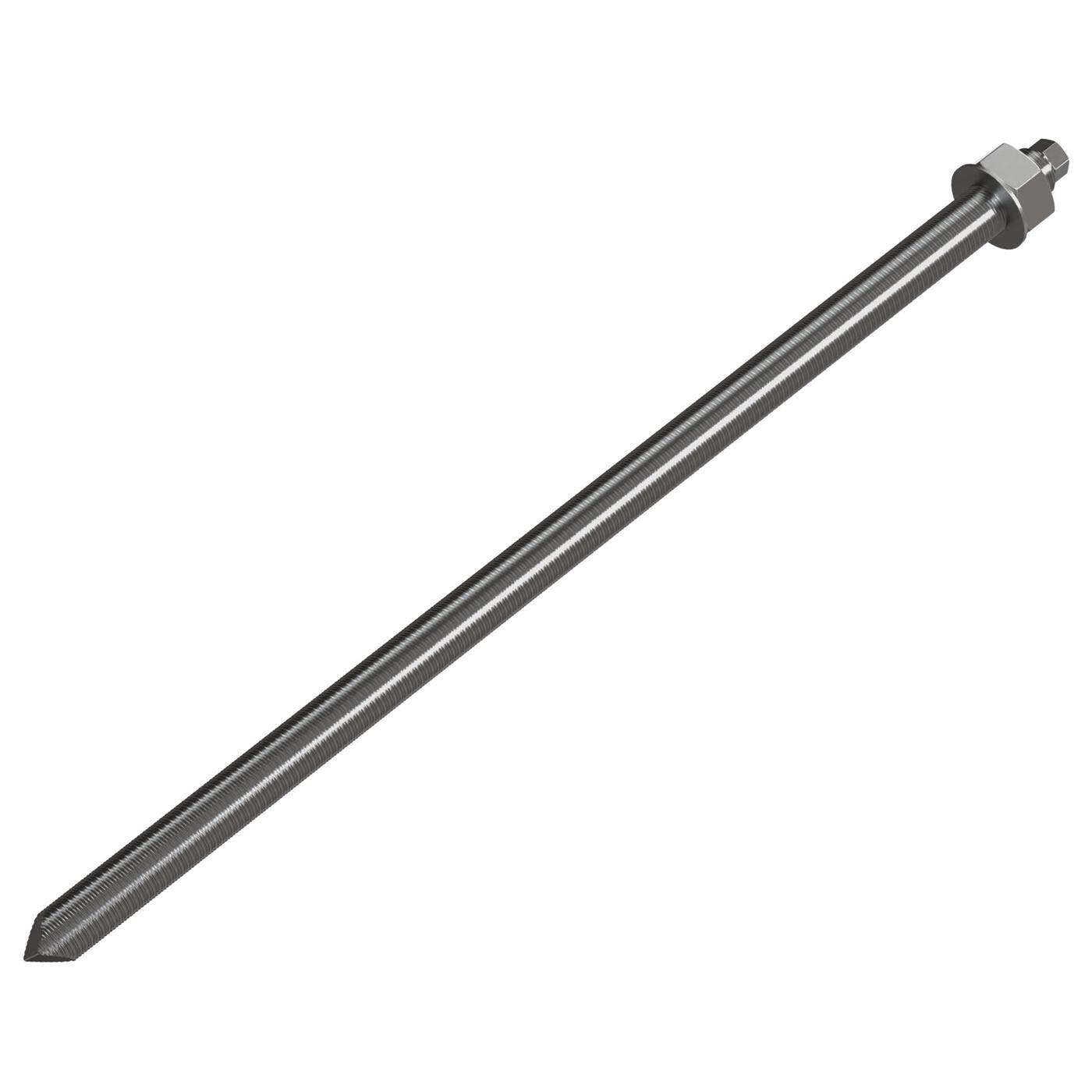

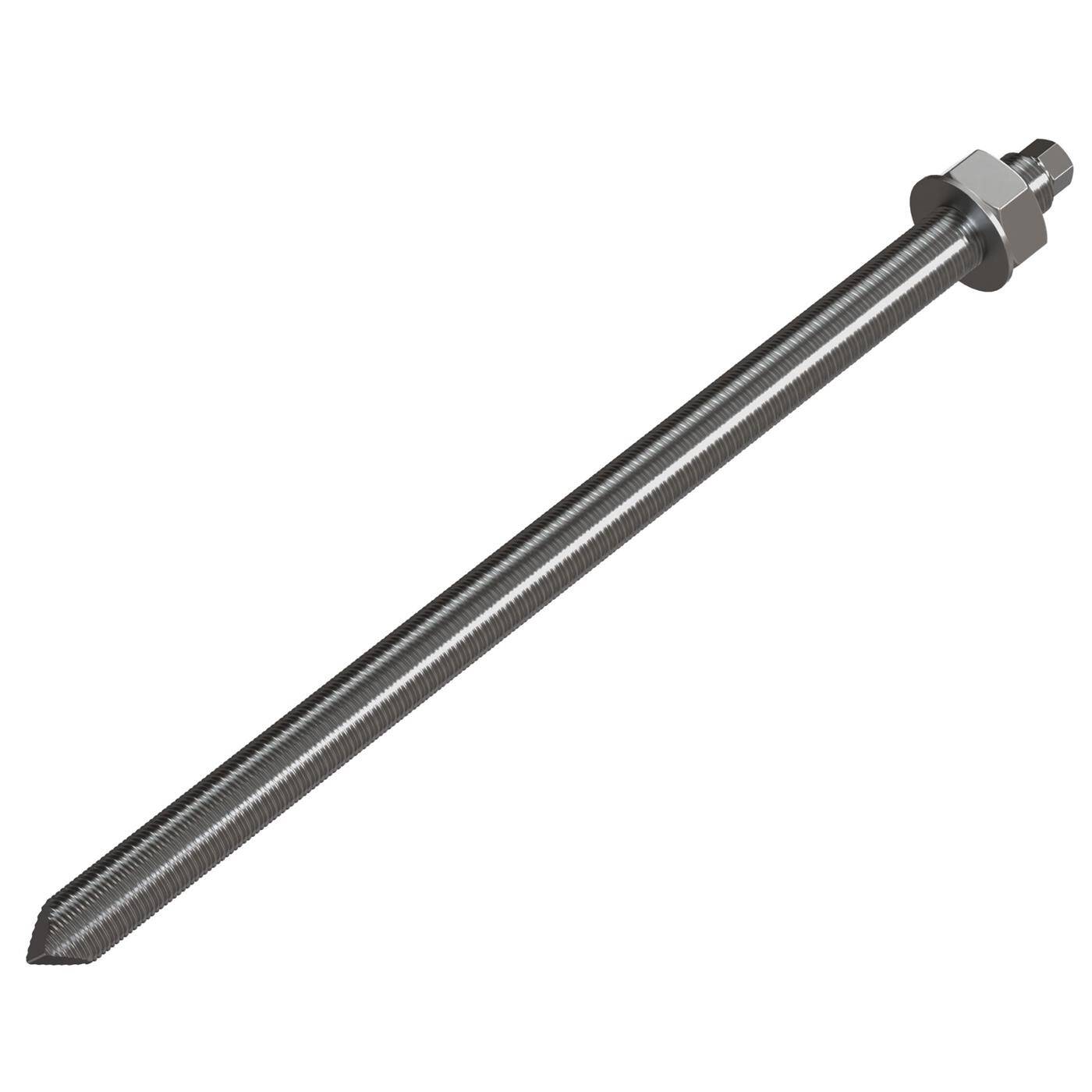

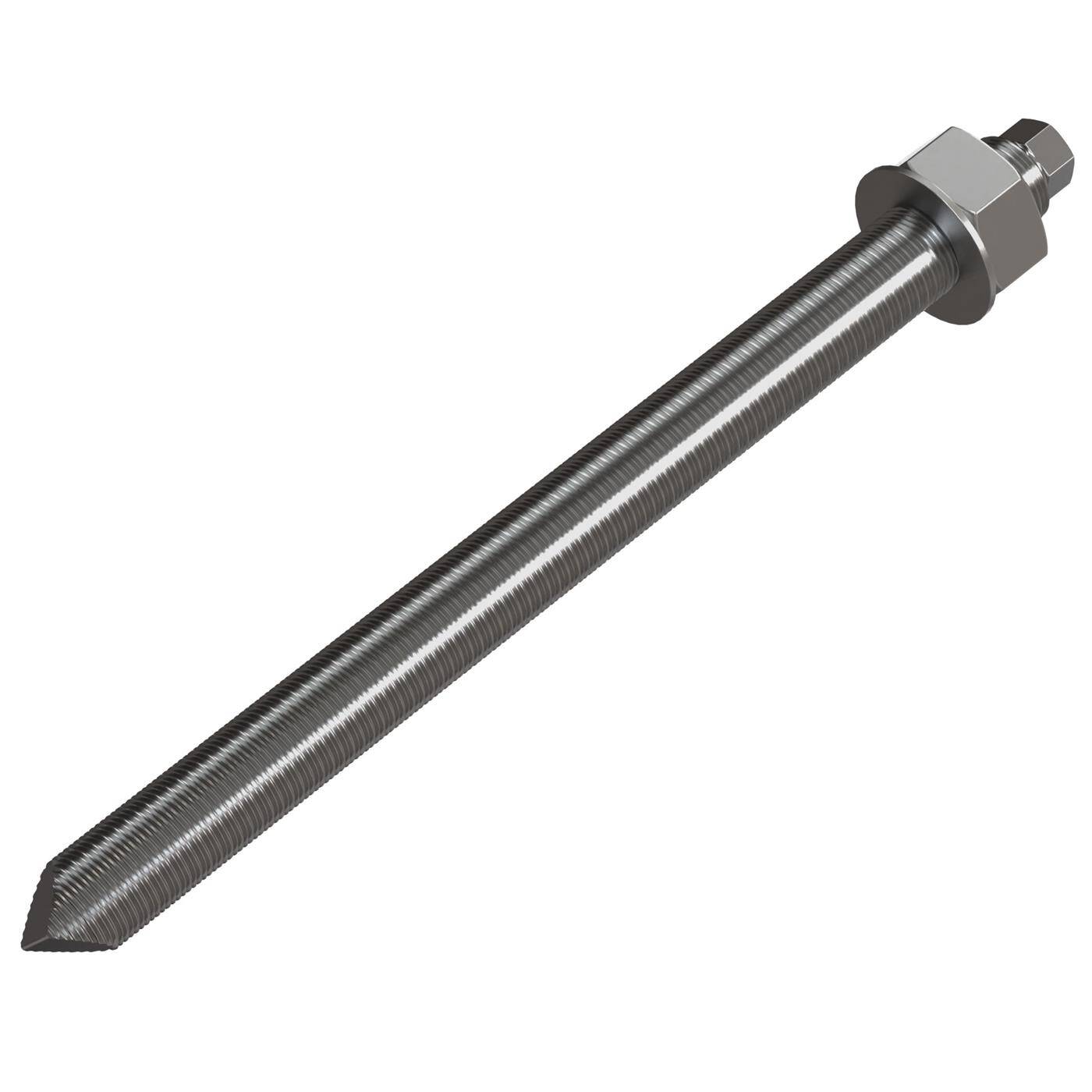

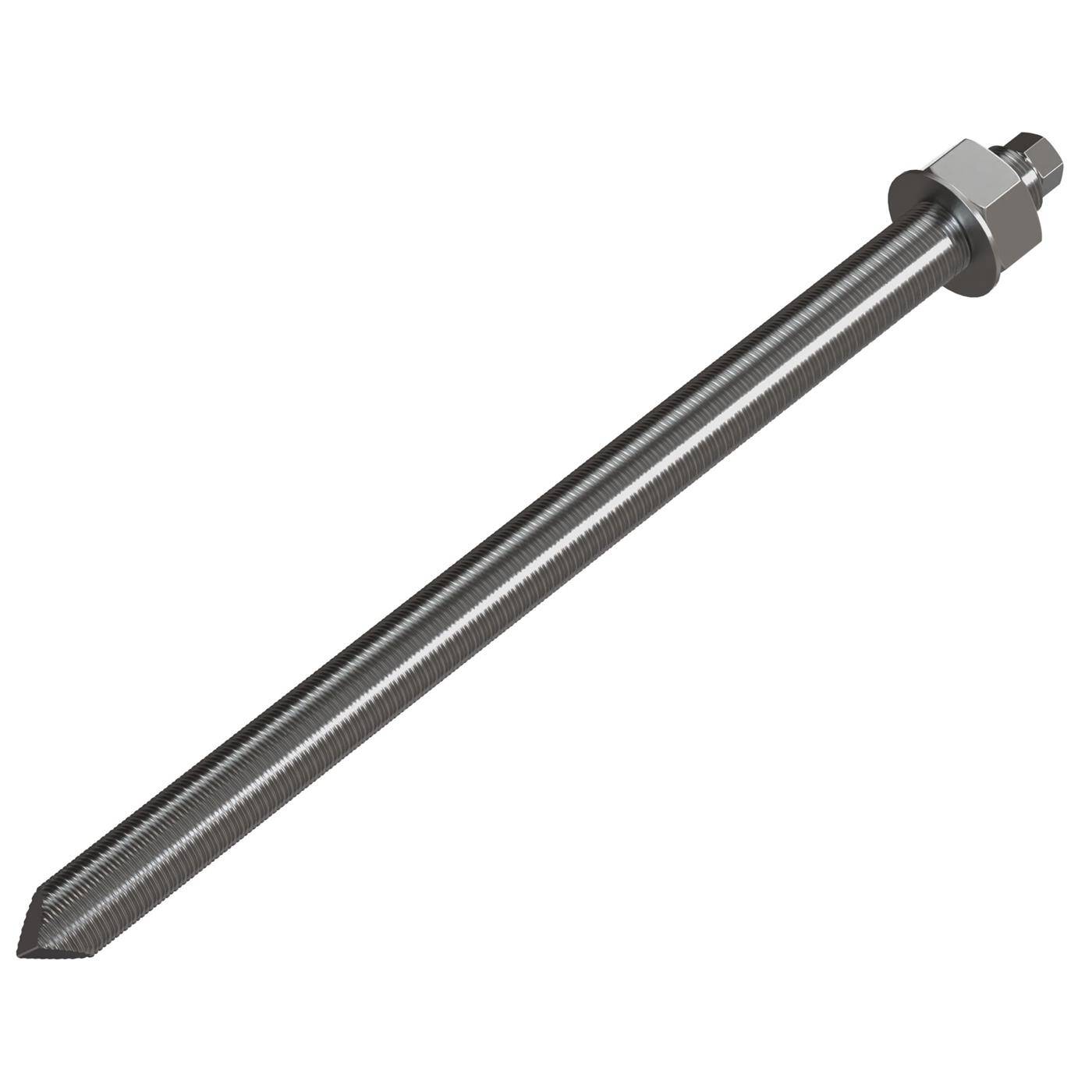

Die Ankerstange ist eine Gewindestange mit angespitztem Ende und wird mit Unterlegscheibe und Mutter geliefert. Die Dachspitze der Ankerstange dient dazu, den zuvor im Befestigungsuntergrund positionierten, aus Glasröhrchen bestehenden Verbundanker zu zermahlen. Die sich in den Glasröhrchen befindenden Verbundanker-Komponenten können sich so gleichmäßig vermischen, verteilen und die Ankerstange komplett einschließen und verankern. Die Kombination aus Ankerstange und Verbundankerpatrone gewährleistet höchste Sicherheit und Stabilität.

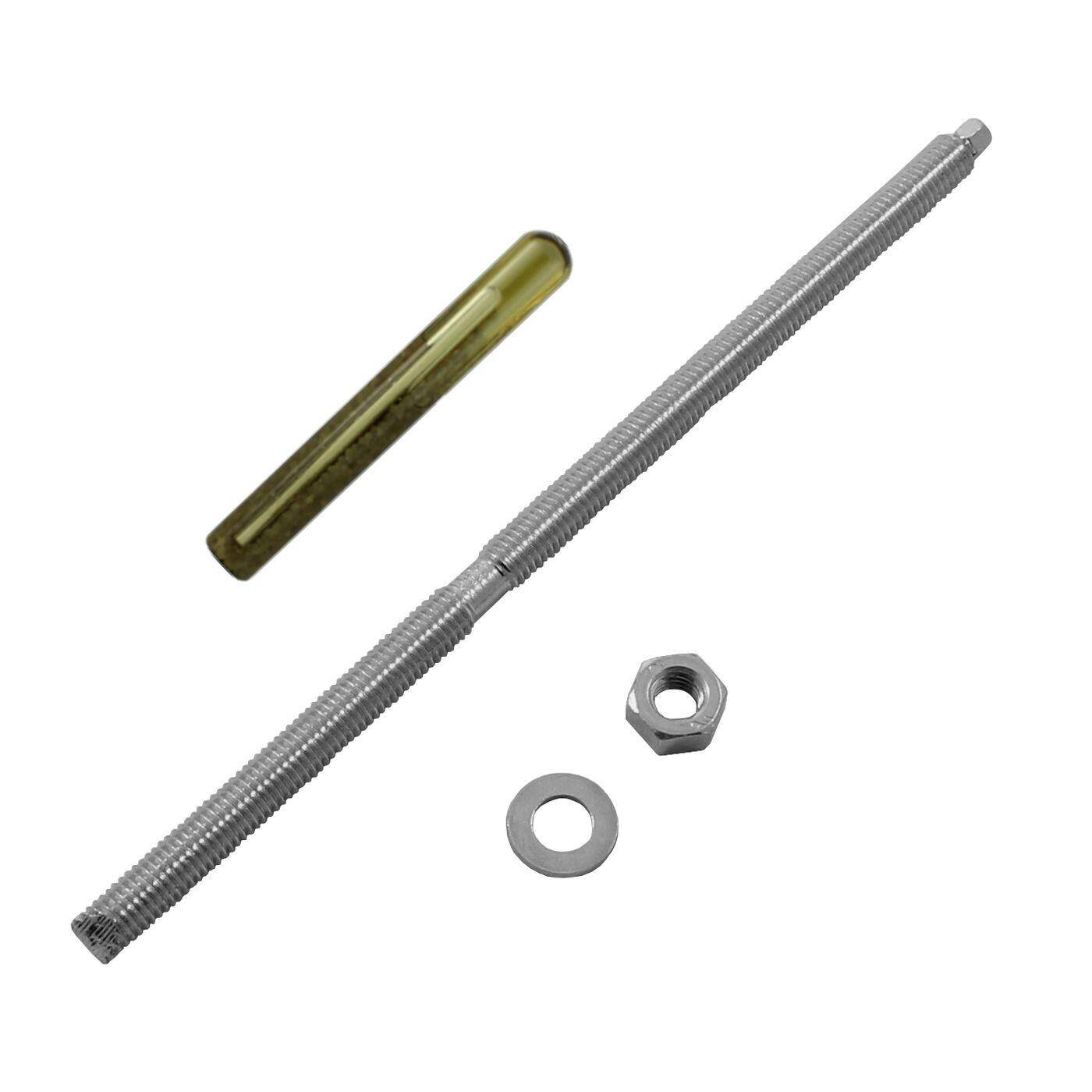

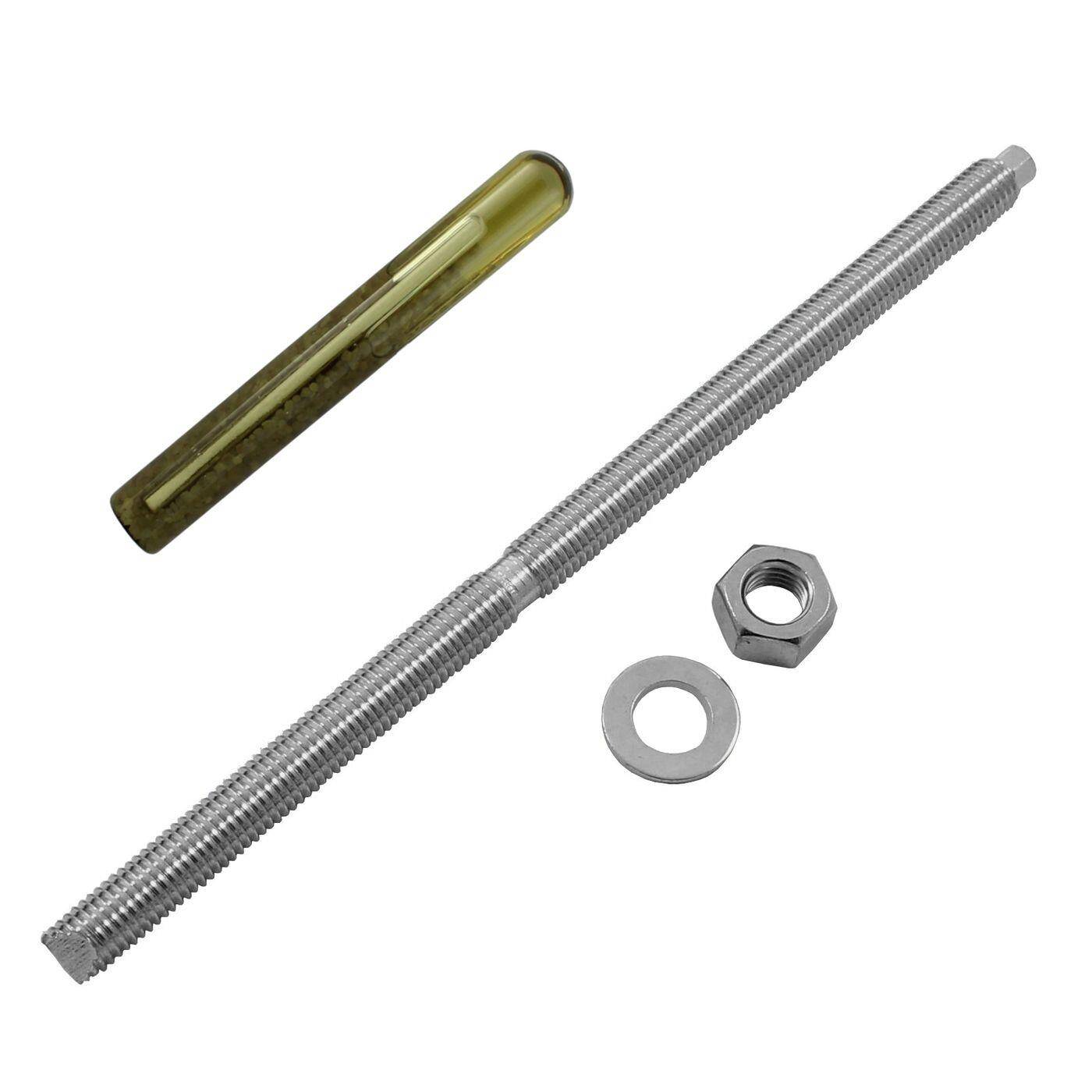

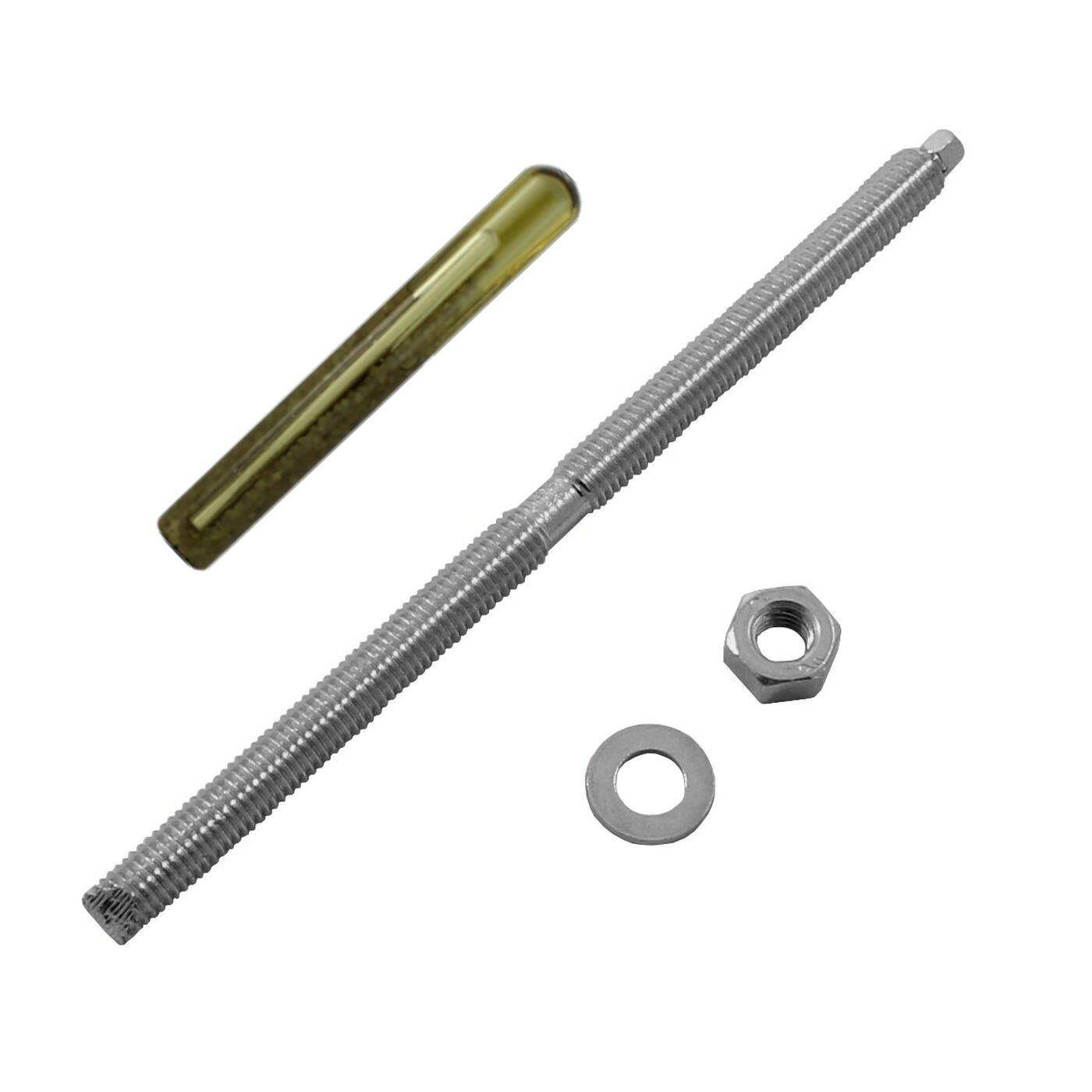

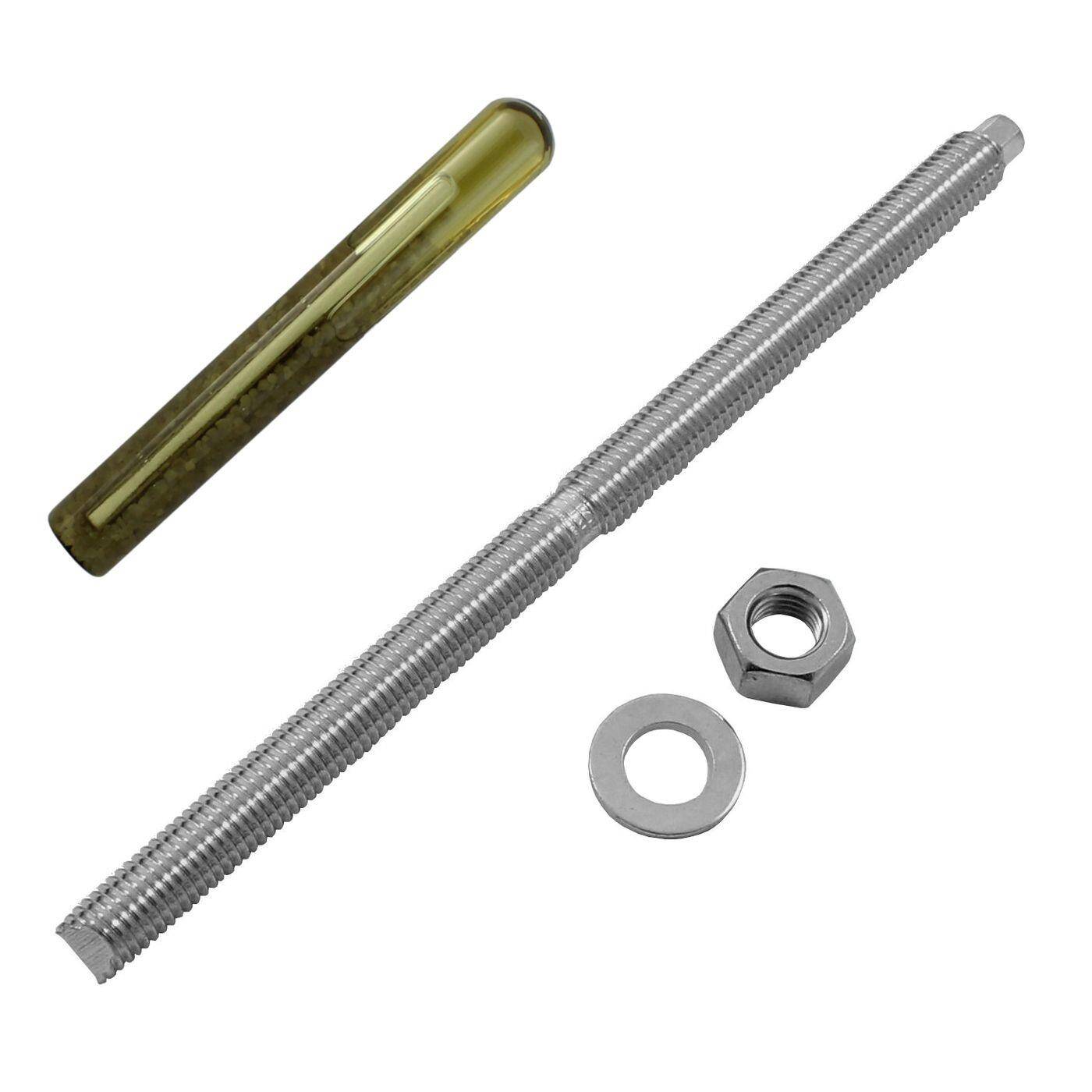

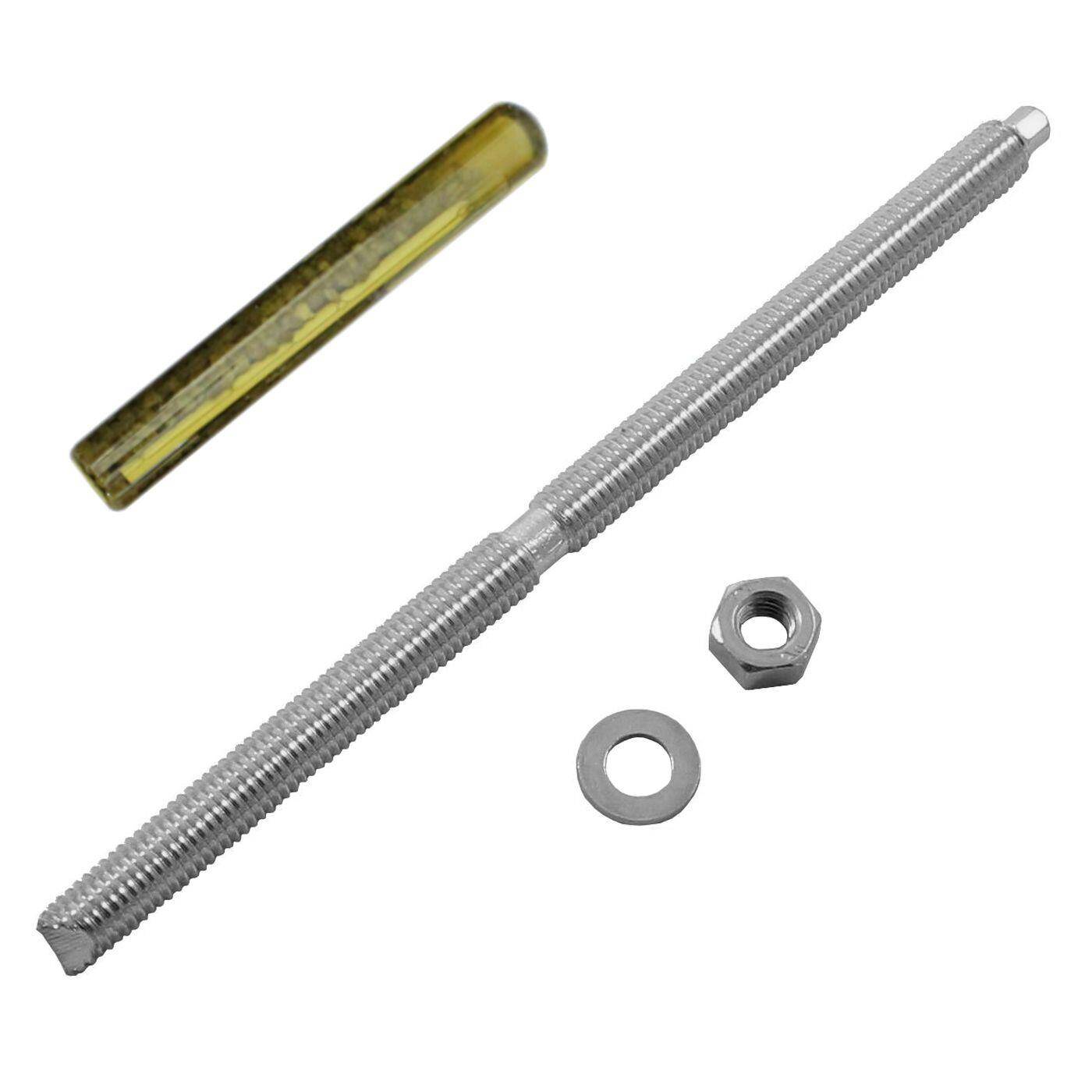

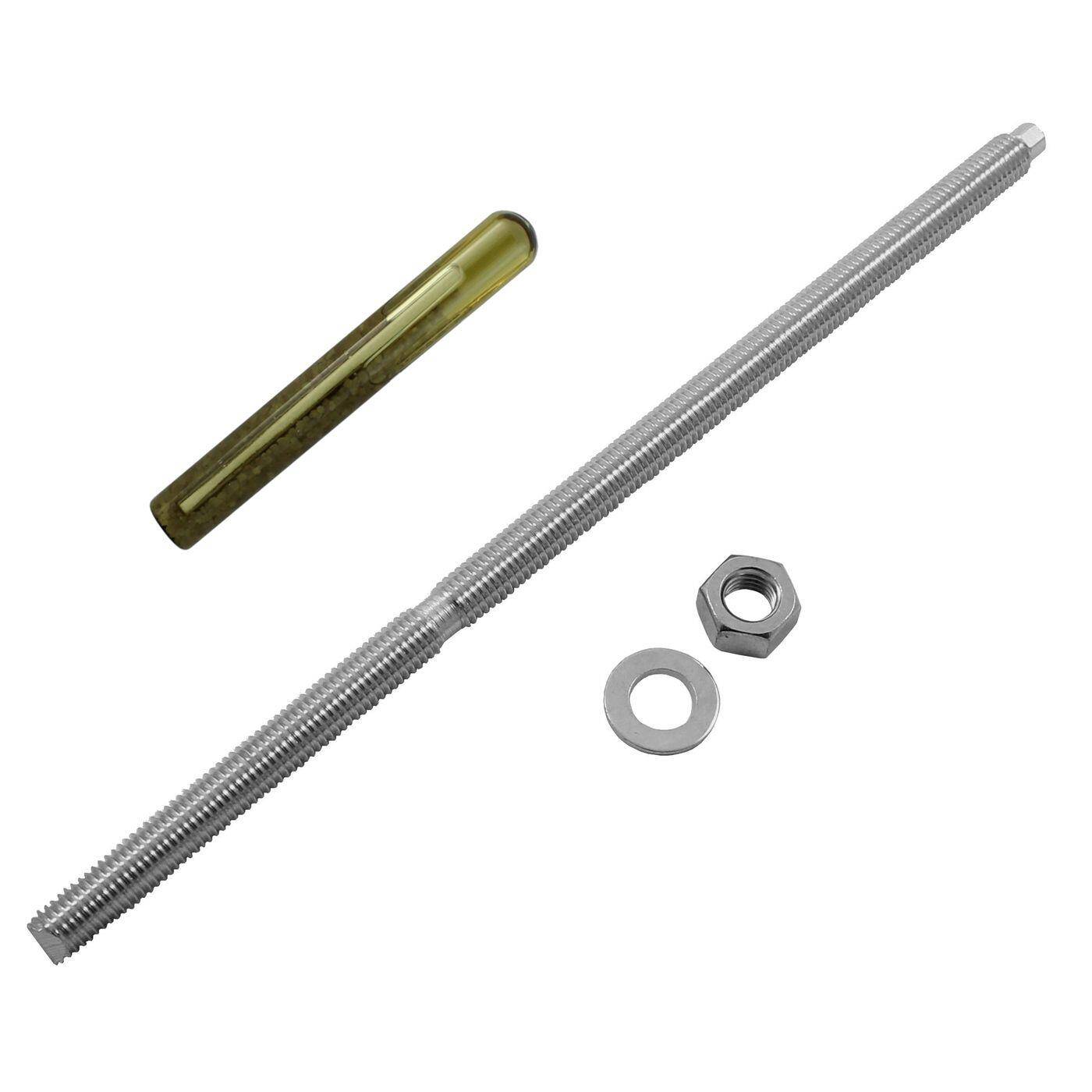

Bei IT-Tronics können Sie sowohl die Ankerstange als auch die Verbundankerpatrone einzeln erwerben oder als perfekt aufeinander abgestimmtes Set, bestehend aus beiden Komponenten, kaufen.
Anwendungsgebiete der Ankerstange ASK-E
Die Ankerstange ASK ist eine hervorragende Option, um schwere Gegenstände sicher in intaktem Beton zu befestigen, insbesondere in Kombination mit dem Verbundanker VPK-SF. Mit Hilfe des Verbundanker Systems können verschiedene Schwerlastbefestigungen umgesetzt werden. Dazu zählen unter anderem Hochregale, Leitplanken, Lärmschutzwände, Fassaden sowie Maschinen und Geländer.
Die Ankerstange ASK-E aus Edelstahl A4 ist ein Allrounder in der Befestigungstechnik ist stärksten Belastungen gewachsen. Durch ihre Materialbeschaffenheit können sie bei jeglichen Bedingungen angewendet werden. Sie eignen sich für den Einsatz im Innenraum und im Feuchtraum, im Freien und bei besonders aggressiven Umwelteinflüssen. Für die Montage im Innenraum haben Sie alternativ die Möglichkeit, die Ankerstange ASK aus verzinktem Stahl einzusetzen.
Gemäß der ETA-08/0231 ( Europäische Organisation für technische Zulassungen ) des DIBt ( Deutsches Institut für Bautechnik ) ist vorgesehen, dass bewehrter oder unbewehrter Normalbeton mit einer Festigkeitsklasse von C20/25 bis C50/60 als Untergrund zur Verankerung verwendet wird. Die Installation des Verbundankers als auch der Ankerstange können sowohl in trockenem als auch nassem, ungerissenem Beton realisiert werden.
Der Verbundanker und seine Vorteile
- Maximale Belastbarkeit
- Minimale Rand- und Achsabstände
- Verankerungstiefe durch vorportionierten Kleber definiert
- rationelle und schnelle Montage
- Edelstahl A4 - für die Montage im Innenraum, im Feuchtraum, im Freien und aggressiven Bedingungen
Wirkungsfunktion und Montage von Ankerstange und Verbundankerpatrone

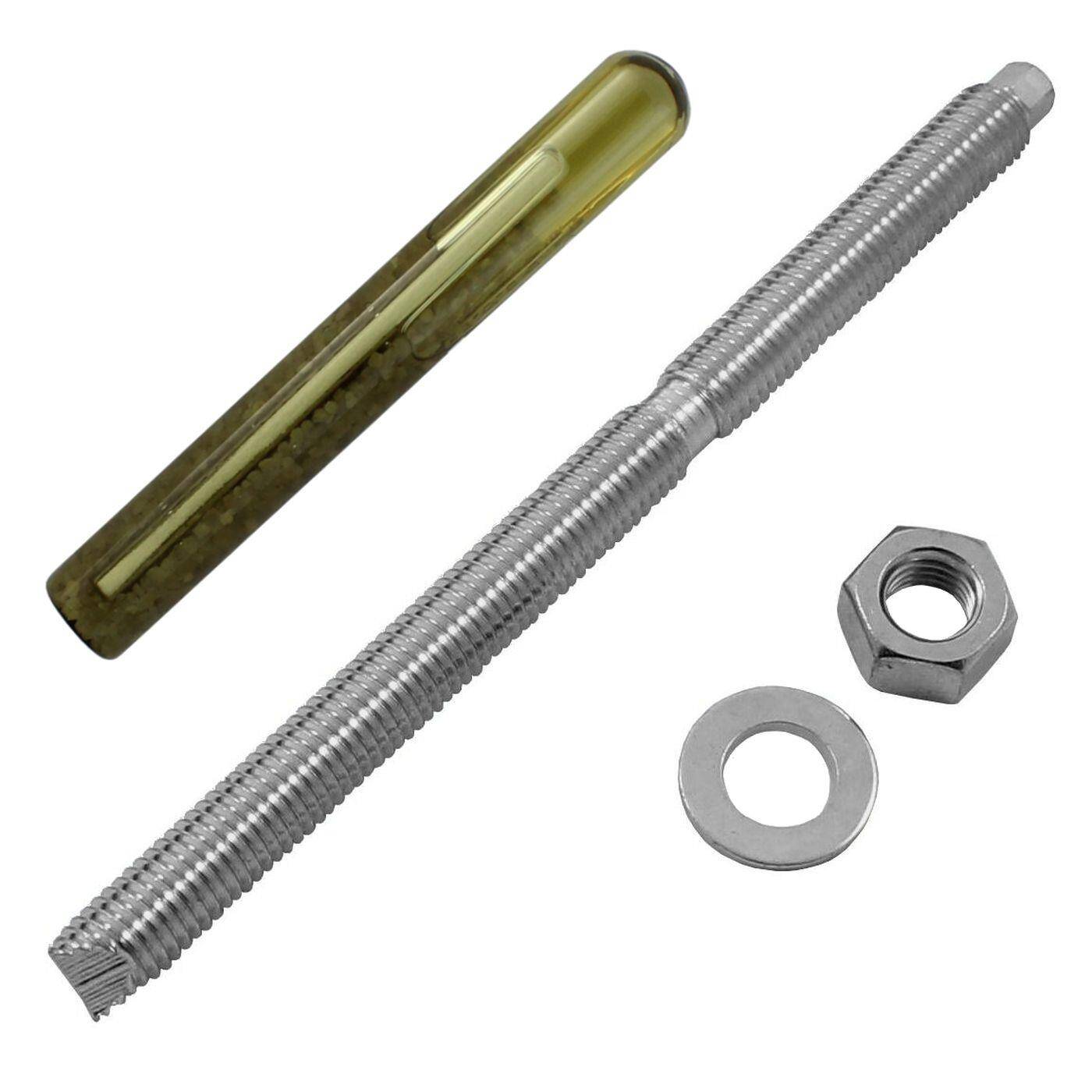

Die aus Glasrohren bestehende Verbundankerpatrone, die mit einer Harzmischung, grobem Quarzsand und einem Härter gefüllt sind, wird in das zuvor erstellte Bohrloch eingesetzt. Die Ankerstange wird mit einem Bohrgerät schlagend und drehend eingetrieben. Die zerberstenden Glasröhrchen setzen ihre Komponenten frei und vermischen sich. Das Bohrloch wird so um die Ankerstange gleichmäßig ausgefüllt. Nach der Aushärtungszeit kann das zu befestigende Bauteil montiert und entsprechend belastet werden.
Die Montage des Verbundankers in 5 einfachen Schritten:
- Bohrlocherstellung laut technischen Daten
- Bohrlochreinigung mit Standard Reinigung oder Premium Reinigung
- Einsatzfähigkeit der Verbundankerpatrone überprüfen und in das Bohrloch einführen
- Die Ankerstange mit einem Schlagbohrgerät bis auf den Bohrlochgrund einschlagen
- Die Mutter nach vorgeschriebener Aushärtezeit mit vorgegebenem Drehmoment laut technischen Daten festziehen
Hinweis: Bitte beachten Sie, dass eine Premium Reinigung des Bohrlochs im Vergleich zur Standard Reinigung die Belastung pro Dübel erheblich erhöht (siehe Technische Daten). Achten Sie unbedingt auf die erforderliche Aushärtezeit, welche abhängig von der Untergrundtemperatur des Betons ist.
Ankerstangen ASK-E - bei IT-Tronics in folgenden Größen erhältlich
- Ankerstange M8
- Ankerstange M10
- Ankerstange M12
- Ankerstange M16
- Ankerstange M20
- Ankerstange M24
Hinweis: Bitte beachten Sie, dass der Durchmesser des Bohrlochs größer ist als der Durchmesser der Gewindestange. Den Bohrlochdurchmesser sehen Sie in den technischen Daten.
Technische Daten
- VPK-SF Richtwerte für Beton fc = 20N/mm2,
- Ankerstange: Automatenstahl Festigkeitsklasse 5.8
| M8 | M10 | M12 | M16 | M20 | M24 | ||
| Bohrlochtiefe (Verankerungstiefe, Setztiefe) hv | [mm] | 80 | 90 | 110 | 125 | 170 | 210 |
| Bohrlochdurchmesser | [mm] | 10 | 12 | 14 | 18 | 25 | 28 |
| Empfohlene Last pro Dübel* bei Zugbeanspruchung (inklusive Teilsicherheitsbeiwert) | |||||||
| bei Standard Reinigung | [kN] | 5 | 6,7 | 8,9 | 13,9 | 22,2 | 33,3 |
| bei Premium Reinigung | [kN] | 6,7 | 8,9 | 13,9 | 19,4 | 33,3 | 41,7 |
| Drehmoment beim Verankern Tinst | [Nm] | 10 | 20 | 40 | 60 | 120 | 150 |
*Ohne Einfluss von Achs- und Randabstand mit Herausziehen als wahrscheinlichste Versagensart
Empfohlene Last pro Dübel in Kilogramm in der Übersicht
| Empfohlene Last pro Dübel | M8 | M10 | M12 | M16 | M20 | M24 | |
| bei Standard Reinigung | [kg] | 510 | 683 | 908 | 1.418 | 2.264 | 3.397 |
| bei Premium Reinigung | [kg] | 683 | 908 | 1.418 | 1.979 | 3.397 | 4.253 |
Aushärtezeiten
| Untergrundtemperatur | [C°] | -5 - 0 | 0 - 5 | 5 - 10 | 10 - 20 | >20 |
| Aushärtezeit | [min] | 360 | 180 | 90 | 40 | 20 |
Hinweis: In nassem Beton verdoppelt sich die Aushärtezeit
Ankerstange ASK-E - Leistungsnachweise
DIBt ETA-08/0231 Option 7 / ETAG 001: Zulassung für ungerissenen Beton der Festigkeitsklassen C20/25 – C50/60.
Mehr Informationen über die Ankerstange ASK und ASK-E sowie den Verbundanker VPK-SF können Sie in der Produktbeschreibung des entsprechenden Artikels, im Datenblatt von IT-Tronics und in der Produktbeschreibung sowie im Produktkatalog des Herstellers nachlesen.
