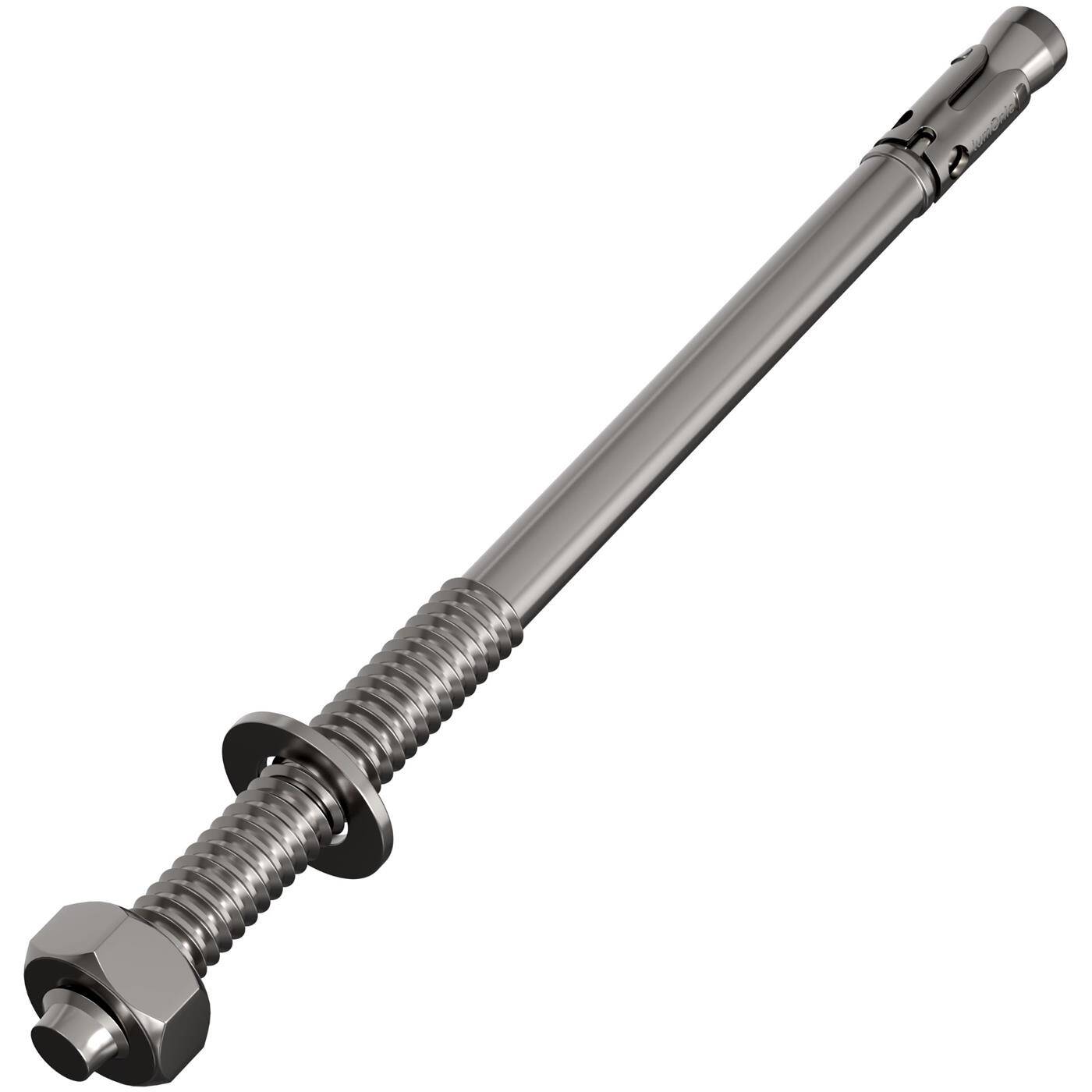

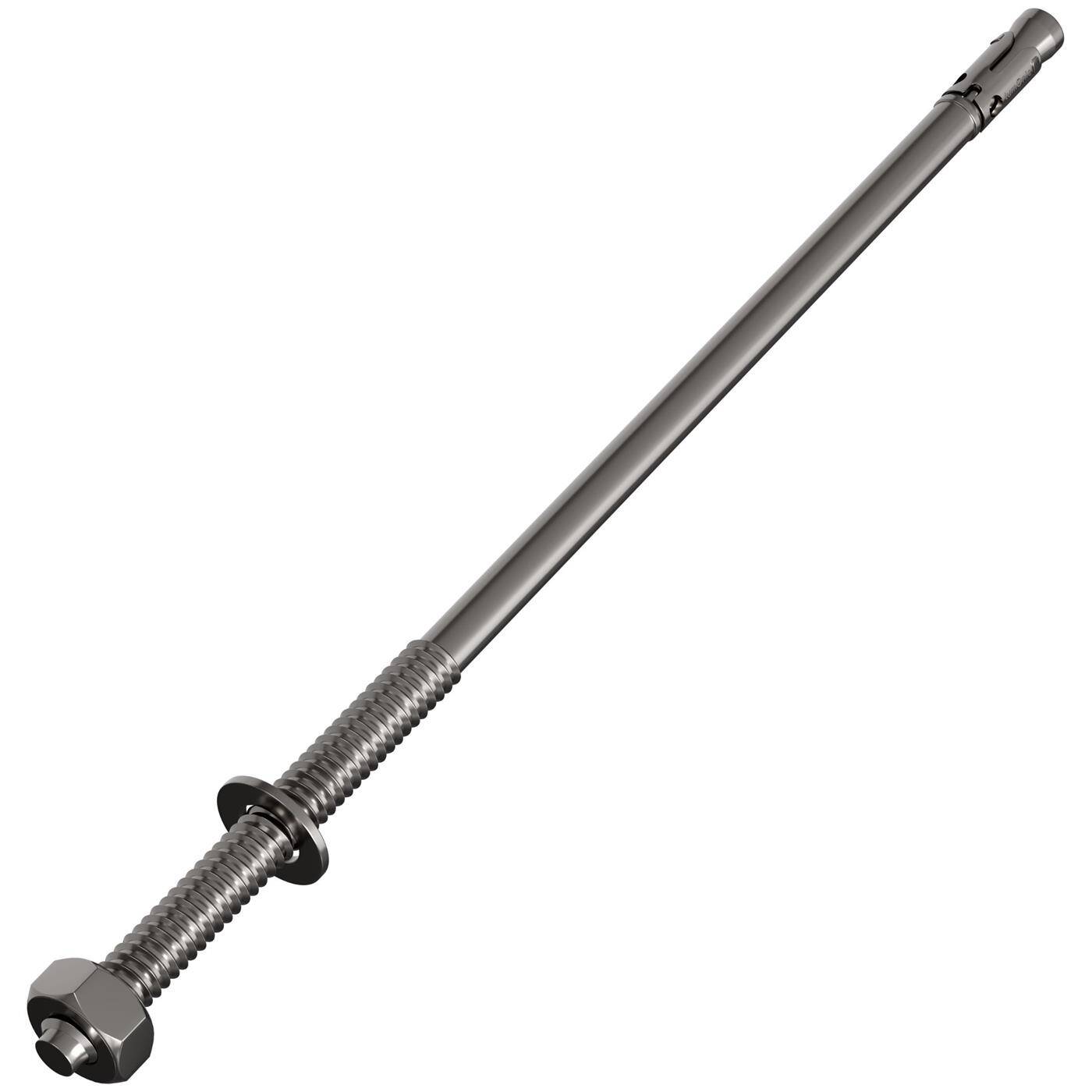

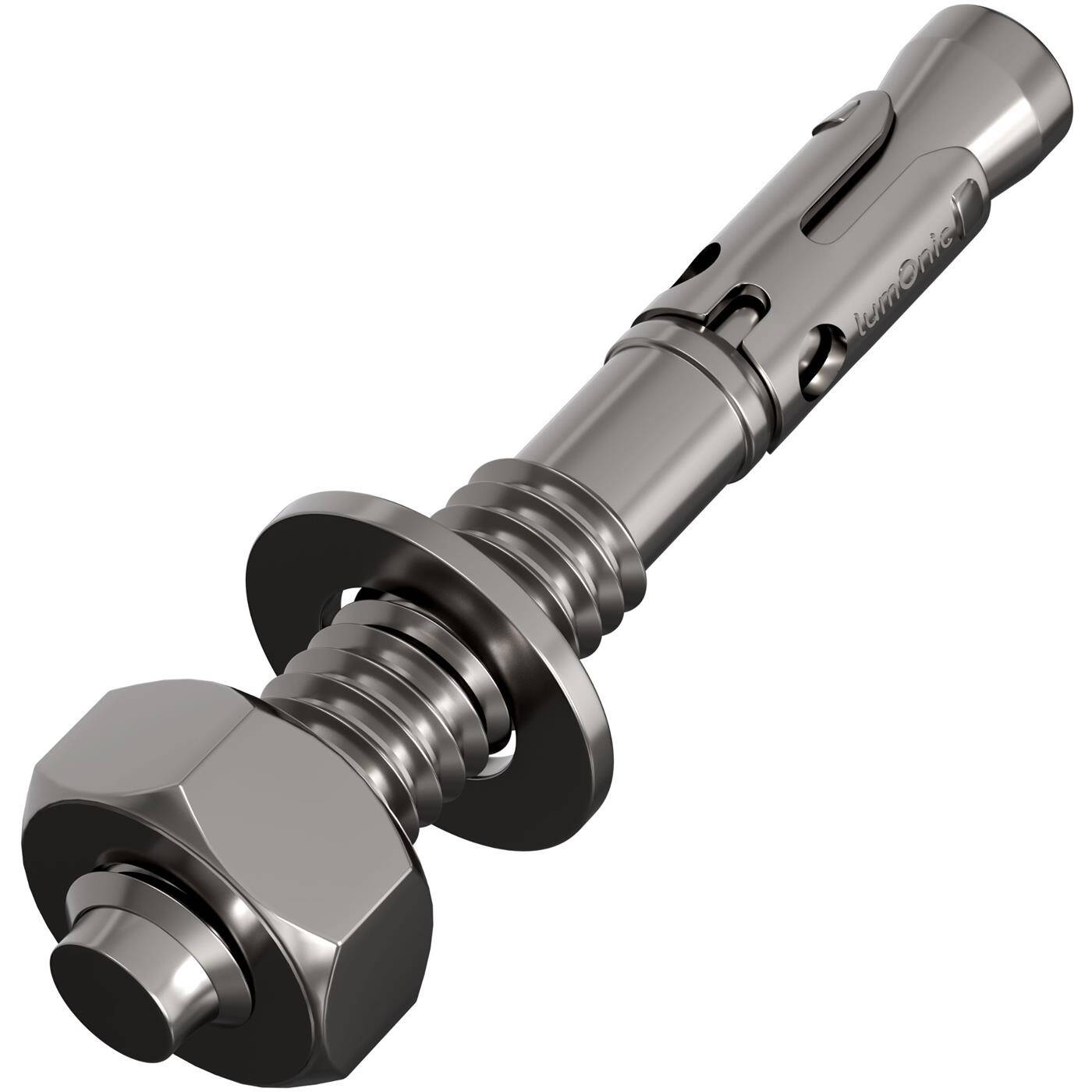

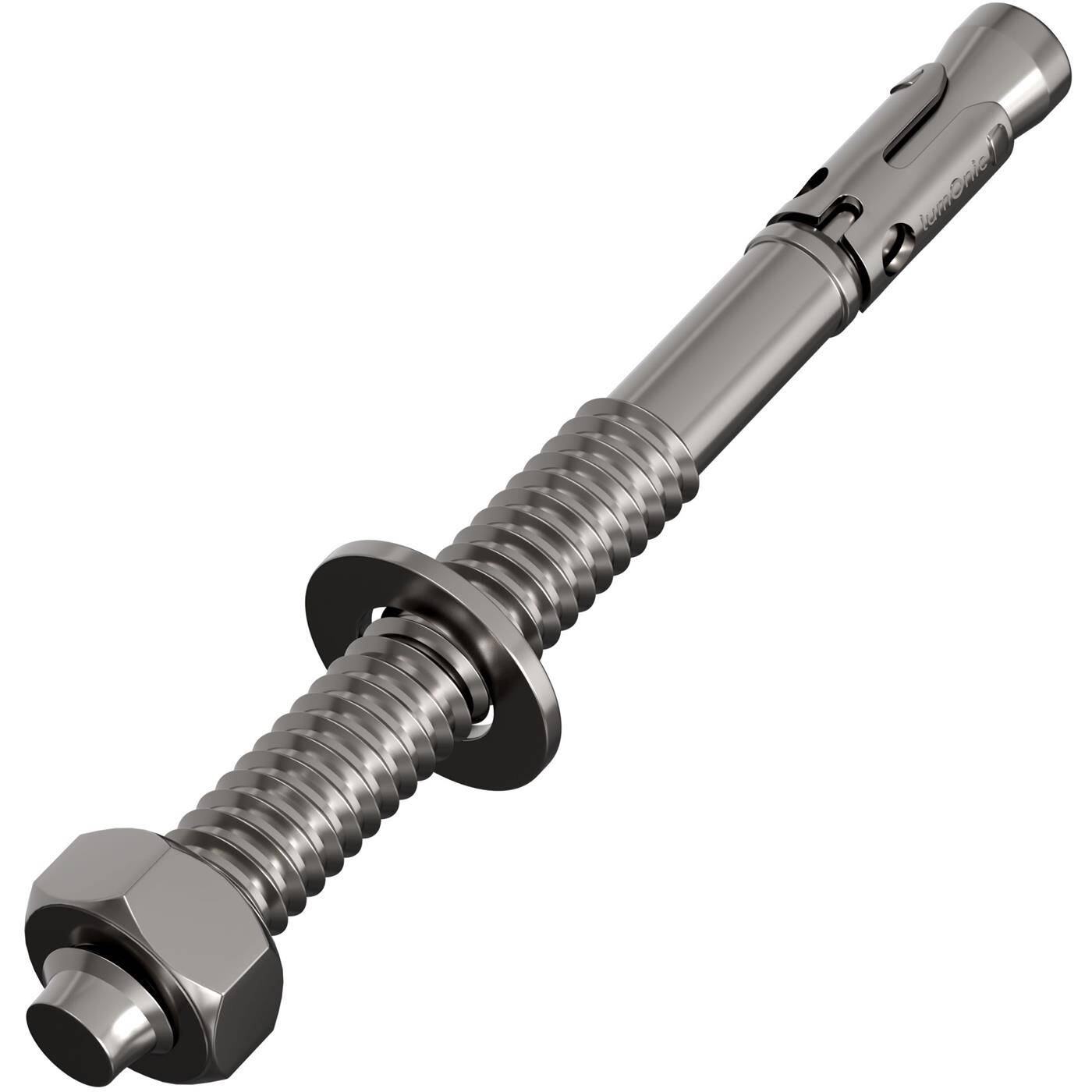

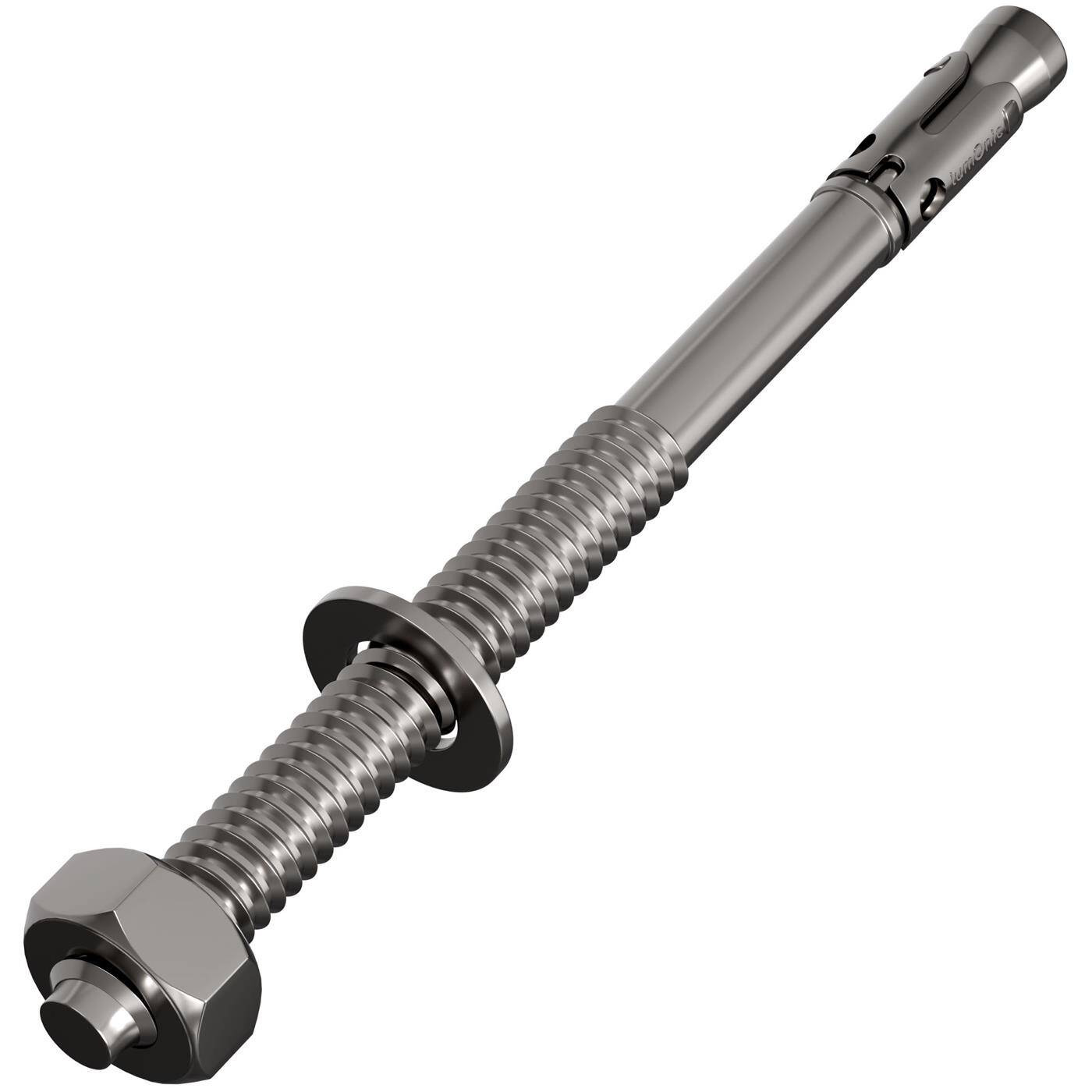

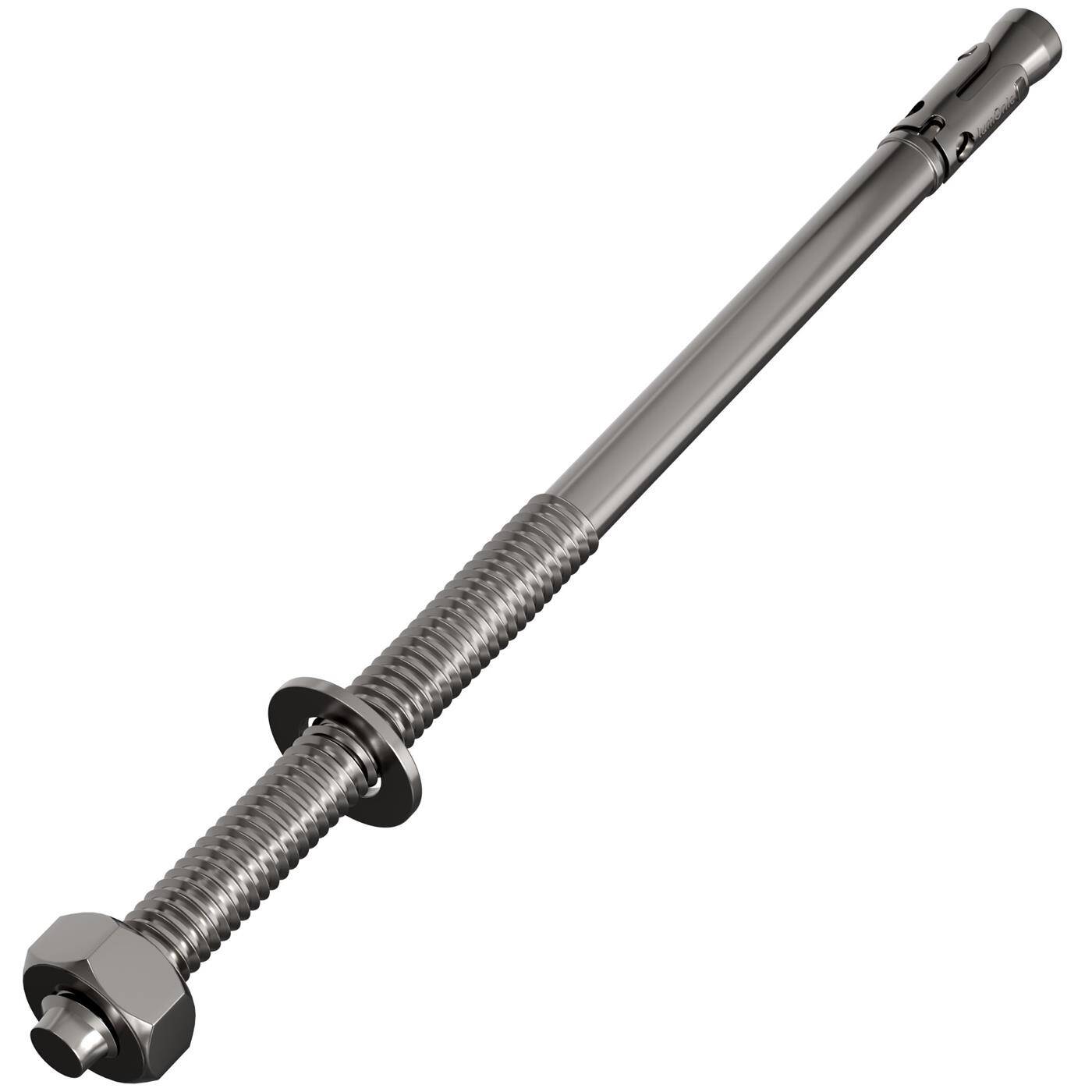

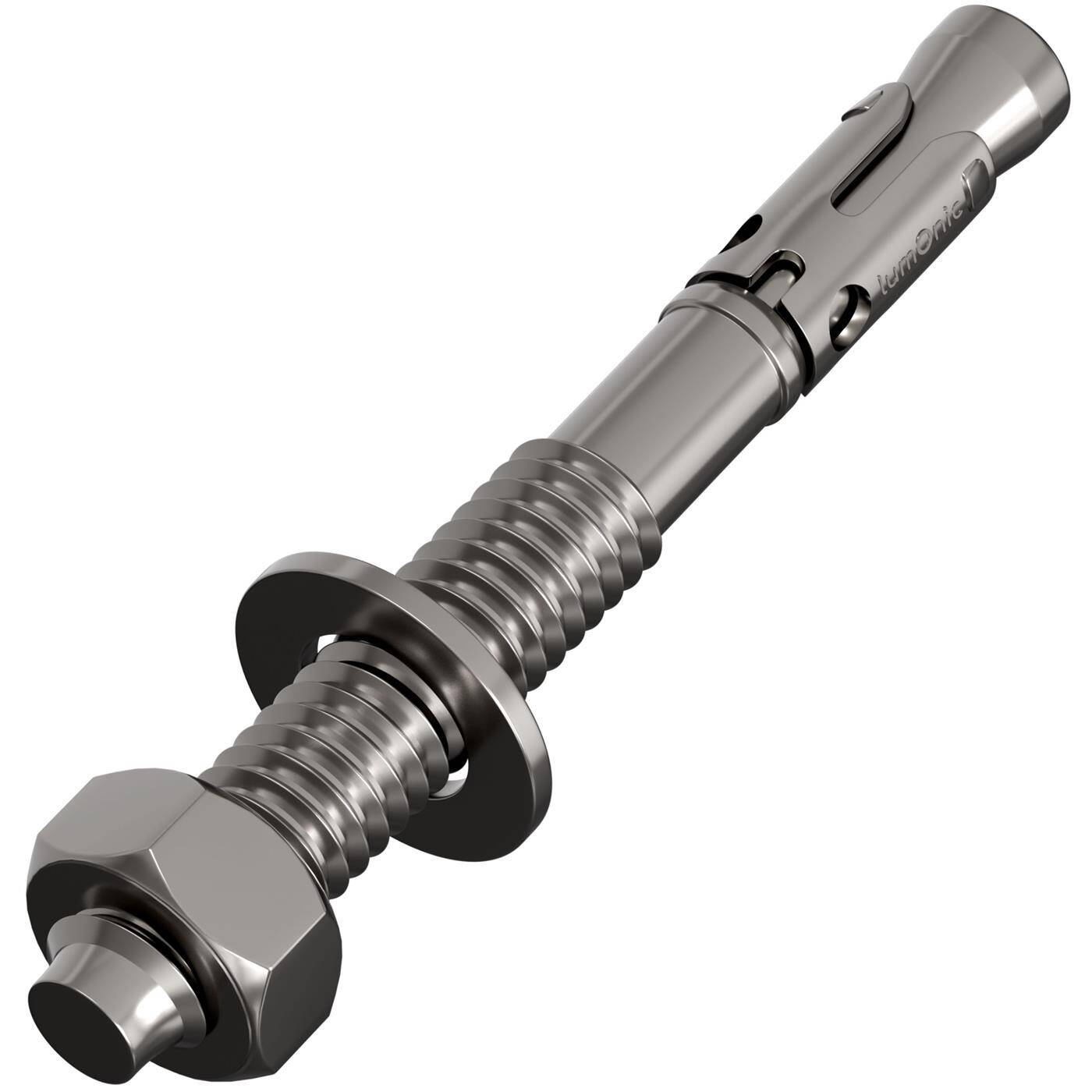

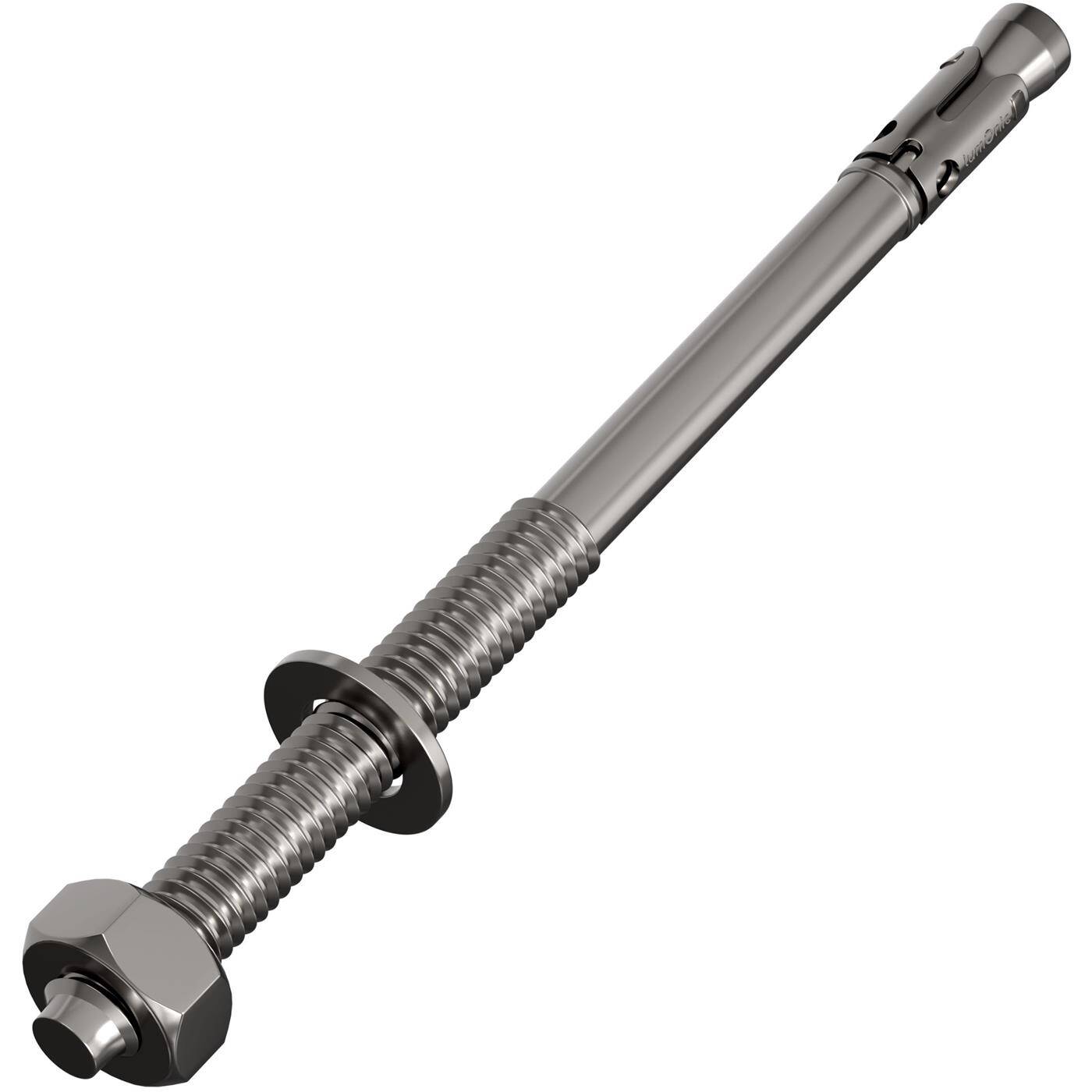

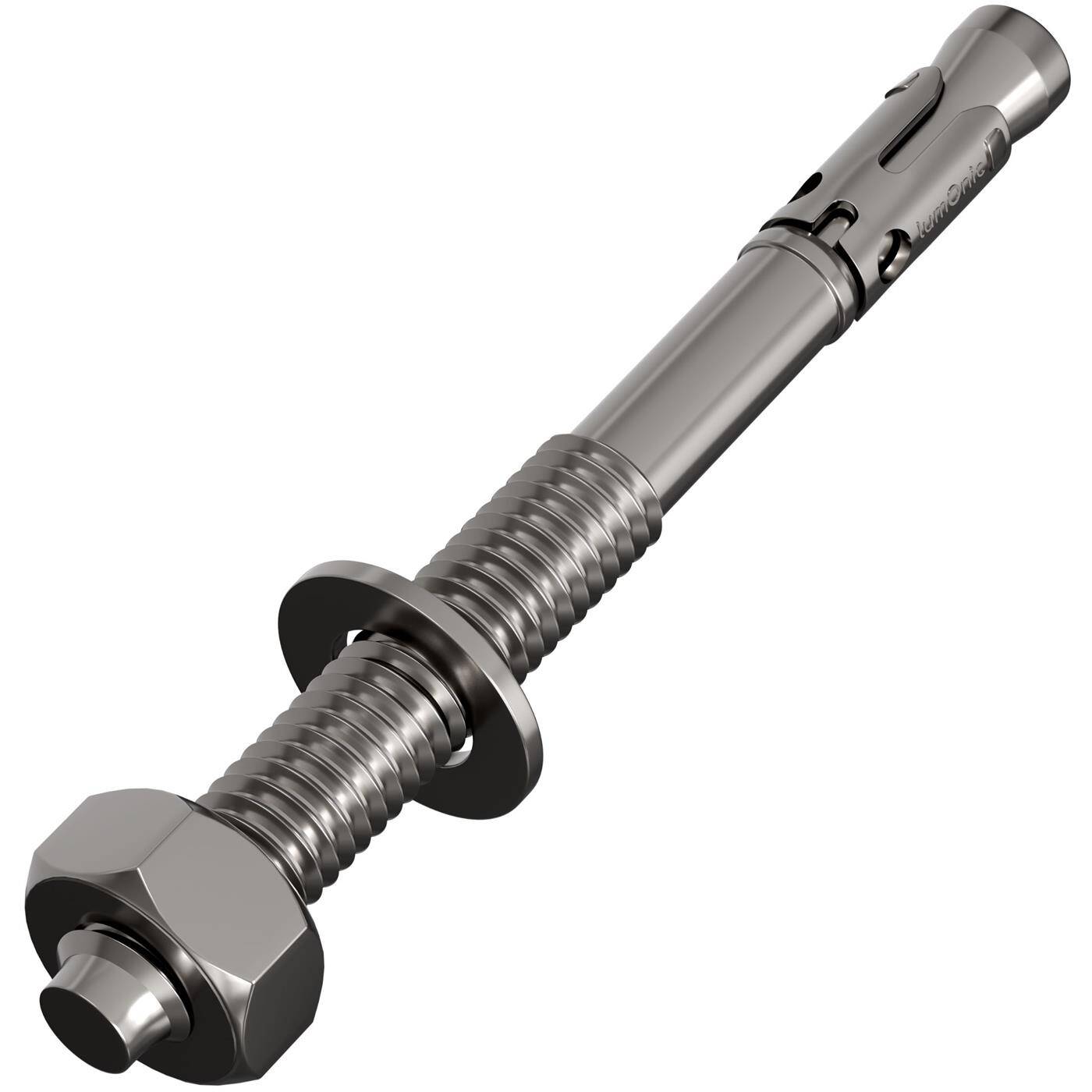

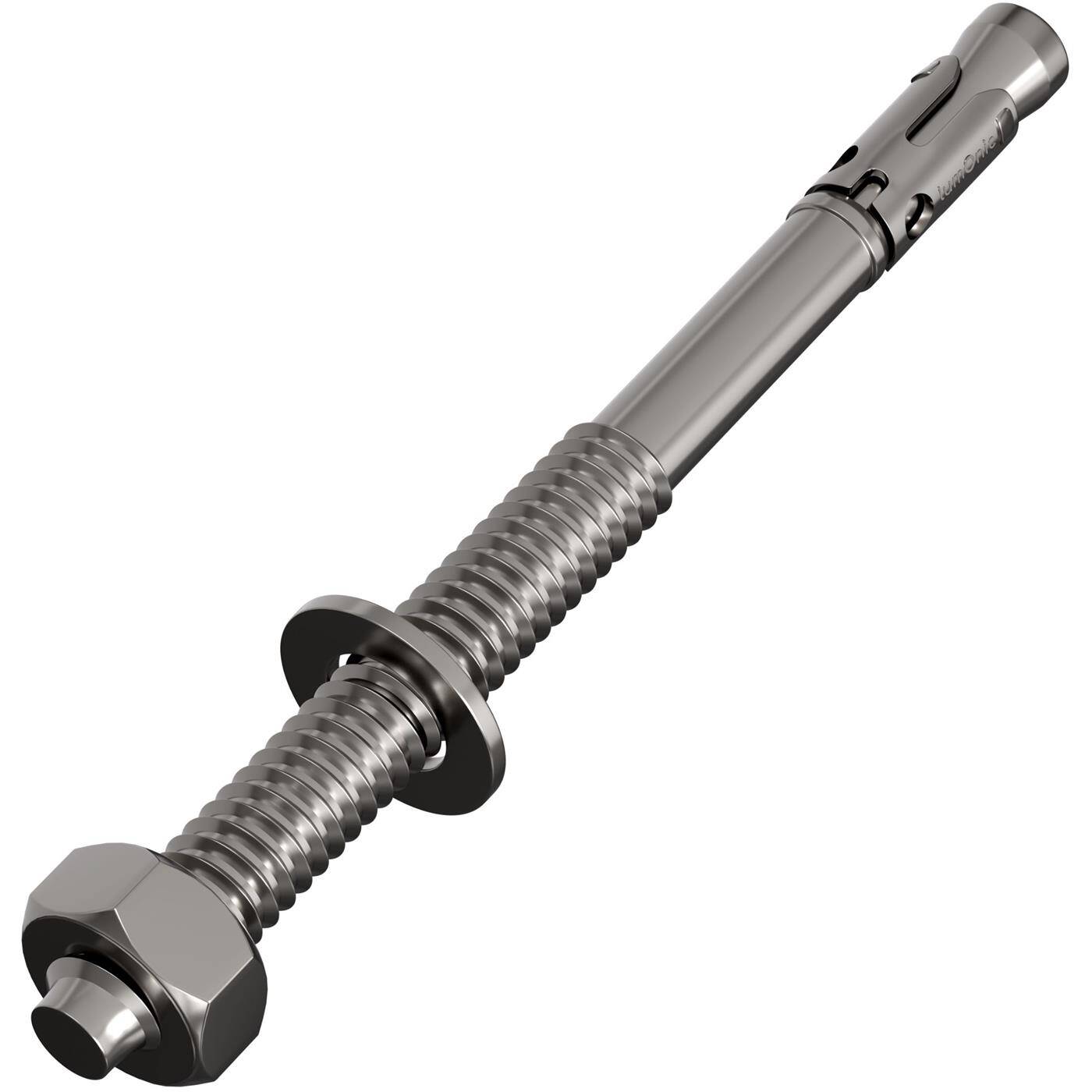

Schwerlastanker KDK-E - Keilanker aus Edelstahl A4
Die Schwerlastanker aus Edelstahl A4 werden selbst den anspruchsvollsten Aufgaben in der Schwerlastbefestigung in gerissenem und ungerissenem Beton gerecht. Die kraftkontrolliert spreizenden Dübel eignen sich perfekt für die Montage im Boden, an Wänden sowie an Decken.
- Schwerlastanker KDK-E und seine Anwendungsgebiete
- Schwerlastanker KDK-E - Vorteile des kraftkontrolliert spreizenden Dübel
- Schwerlastanker KDK-E - Wirkungsweise und Montage
- Schwerlastanker KDK-E - Dübelgrößen
- Tragfähigkeit in Kilogramm in der Übersicht
- Anwendung des Schwerlastankers KDK
Der Schwerlastanker, bekannt als Keilanker, Bolzenanker, Stahlanker, Metalldübel, Blitzdübel und Schwerlastdübel, zeichnet er sich durch seine einfache Handhabung bei der Bohrlocherstellung aus.
Das Bohrloch kann direkt sowohl im Anbauteil als auch im Befestigungsuntergrund in einem einzigen Arbeitsschritt erstellt werden. Der Bolzenanker ist aufgrund dessen besonders geeignet für die Durchsteckmontage.
Schwerlastanker KDK-E und seine Anwendungsgebiete
Mit dem Keilanker bzw. Schwerlastanker KDK-E können verschiedene Anwendungen problemlos montiert werden. Er bietet eine zuverlässige Möglichkeit, schwerste Gegenstände wie Winkelprofile, Schienen, Konsolen, Holzbalken und Fassaden-Unterkonstruktionen sicher zu befestigen.
Schwerlastdübel aus Edelstahl A4 sind aufgrund ihres hochkorrosionsbeständigen Materials anspruchsvollsten Anwendungs- und Umweltbedingungen gewachsen. Gemäß der ETA ( European Organisation for Technical Approvals ) der DIBt sind sie für die Anwendung in trockenen Innenräumen, in Feuchträumen, im Außenbereich und bei besonders aggressiven Bedingungen zugelassen.
Die Metalldübel sind ideal geeignet, um schwere Lasten sicher im Beton zu befestigen. Der Bolzenanker verfügt jedoch aufgrund seiner Wirkungsweise über keine Zulassung für die Montage im Lochziegel oder weichem Stein/Gasbeton.
Schwerlastanker KDK-E - Vorteile des kraftkontrolliert spreizenden Dübel
- ideal für Durchsteckmontage
- geringer Aufwand bei der Bohrlocherstellung
- schnelle Montage
- hohe Tragfähigkeit
- Edelstahl A4 - hochkorrosionsbeständig - für die Montage im Innenraum, Feuchtraum, Außenbereich und bei aggressiven Bedingungen
Schwerlastanker KDK-E - Wirkungsweise und Montage
Durch Einschlagen des Keilankers in das Bohrloch, liegt der Spreizclip durch seine Eigenspannung an der Wand des Bohrlochs an. Der Konus zieht sich beim Anziehen der Mutter mit entsprechendem Drehmoment in den Spreizclip hinein und spreizt diesen, um ihn fest gegen den Baustoff zu verpressen. Die Montage ist damit abgeschlossen!
Montage in 4 einfachen Schritten:
- Bohrloch erstellen (siehe Montagedaten)
- Bohrloch reinigen
- Keilanker durch Anbauelement stecken und in das Bohrloch einschlagen
- Mutter mit Drehmomentschlüssel mit vorgegebenem Drehmoment (siehe Montagedaten) festziehen.
Schwerlastanker KDK-E - Dübelgrößen
- Schwerlastanker KDK-E M8
- Schwerlastanker KDK-E M10
- Schwerlastanker KDK-E M12
- Schwerlastanker KDK-E M16
- Schwerlastanker KDK-E M20*
*Nicht Bestandteil der Zulassung ETA-05/0241
Montagedaten
| KDK (Bohrerdurchmesser) | M8 | M10 | M12 | M16 | M20* | |
| Bohrtiefe | [mm] | 65 | 70 | 90 | 110 | 130 |
| Drehmoment für gerissenen Beton | [Nm] | 20 | 40 | 65 | 130 | 200 |
| Drehmoment für ungerissenen Beton | [Nm] | 15 | 30 | 50 | 100 | 160 |
| Mindestbauteildicke | [mm] | 100 | 100 | 120 | 160 | 200 |
| Achsabstand | [mm] | 50 | 55 | 100 | 90 | 105 |
| Randabstand | [mm] | 60 | 100 | 150 | 110 | 125 |
Lasten
- Charakteristische Tragfähigkeit NRk,p
- empfohlene Last FRd
- und Teilsicherheitsfaktoren in Beton C 20/25
| KDK
(Bohrerdurchmesser) |
M8 | M10 | M12 | M16 | M20* | ||
| Gerissener Beton | NRk,p | [kN] | 3 | 6 | 7,5 | 12 | 16 |
| Gerissener Beton | FRd | [kN] | 1,7 | 3,3 | 4,2 | 6,7 | 8,8 |
| Ungerissener Beton | NRk,p | [kN] | 9 | 12 | 16 | 20 | 30 |
| Ungerissener Beton | FRd | [kN] | 5 | 6,7 | 8,9 | 11,1 | 16,6 |
| Teilsicherheitsfaktor | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | ||
Tragfähigkeit in Kilogramm in der Übersicht
| KDK (Bohrerdurchmesser) | M8 | M10 | M12 | M16 | M20* | |
| Tragfähigkeit in gerissenen Beton | [kg] | 306 | 612 | 765 | 1.224 | 1.632 |
| Tragfähigkeit in ungerissenen Beton | [kg] | 918 | 1.224 | 1.632 | 2.040 | 3.060 |
Schwerlastanker KDK-E - günstig kaufen - bei IT-Tronics!
Schwerlastanker KDK-E kaufen zum besten Preis - bei IT-Tronics! Keilanker KDK-E ✓ Schwerlastdübel aus Edelstahl ✓ Kraftkontrolliert spreizender Dübel ✓ Metalldübel zur Verankerung im Beton ✓. Sie brauchen Beratung? Gerne unterstützen wir Sie bei der Auswahl Ihres Schwerlastankers. Wir sind unter der Telefonnummer 09099 - 9988010 oder per E-Mail erreichbar. Die Schwerlastanker sind sofort verfügbar und werden innerhalb 1-3 Tagen nach Bestelleingang geliefert.
Bestellen Sie jetzt online Ihre Schwerlastanker KDK-E bei IT-Tronics - dem Online Shop für hochwertige Metallwaren!
Schwerlastanker KDK-E - Leistungsnachweise
DIBt ETA-05/0241Option 1 / ETAG 001
Zulassung für gerissenen und ungerissenen Beton der Festigkeitsklassen C20/25 – C50/60
Brandschutz
F 120 / DIN 4102-4. Der Dübel erfüllt beim Brandverhalten die Anforderungen der Klasse A 1.
Weitere Informationen zum Keilanker KDK-E finden Sie in unserem Datenblatt sowie im Herstellerprospekt und im Produktkatalog.
