Koaxialkabel - klare Signale für zuverlässige Verbindungen
Koaxialkabel, oder Koaxkabel, sind trotz der zunehmenden Verbreitung von Glasfaser- und drahtlosen Technologien nach wie vor unverzichtbare Kabel in der modernen Technik. Ihre Fähigkeit, hohe Datenraten über große Entfernungen mit minimalem Signalverlust zu übertragen, macht sie besonders wertvoll in Anwendungen, bei denen Zuverlässigkeit und Signalqualität entscheidend sind.
- Wie sind Koaxialkabel aufgebaut?
- Wie funktionieren Koaxialkabel und wie erfolgt die Signalübertragung?
- Welche Vorteile bietet ein Koaxkabel?
- Welche Koaxialkabel-Arten gibt es?
- Tipps zur richtigen Auswahl von Koaxialkabeln nach Anwendungsbereich
- Welche technischen Auswahlkriterien sind bei Koaxkabeln zu beachten?
- RG59 Koaxialkabel bei IT-Tronics - das Kabel für die Überwachungskamera
Lesen Sie in unserem Ratgeber über die verschiedenen Arten von Koaxialkabeln, ihre Einsatzbereiche und wertvolle Tipps zur Auswahl des passenden Kabels.
Wie sind Koaxialkabel aufgebaut?
Koaxialkabel werden für die Übertragung von Hochfrequenzsignalen verwendet. Sie bestehen aus einem inneren Leiter, der von einer Isolationsschicht umgeben ist, einem äußeren Leiter (meist ein Geflecht und/oder einer Folie), und einer abschließenden äußeren Isolationsschicht. Diese konzentrische Struktur ermöglicht eine sehr effektive Abschirmung gegen elektromagnetische Störungen, was eine klare Signalübertragung über längere Distanzen sicherstellt.
Durch ihre robuste Bauweise sind Koaxialkabel in der Lage, äußeren Einflüssen wie Feuchtigkeit, physischer Belastung und elektromagnetischen Störungen standzuhalten, was ihre Lebensdauer und Leistungsfähigkeit weiter erhöht. In vielen Bereichen, von der Unterhaltungselektronik bis hin zu kritischen Kommunikationssystemen, sind Koaxkabel daher nach wie vor die erste Wahl, wenn es um sichere und stabile Signalübertragungen geht.
Wie funktionieren Koaxialkabel und wie erfolgt die Signalübertragung?
Die Funktionsweise eines Koaxialkabels basiert auf der Übertragung von elektrischen Signalen entlang des Innenleiters, während der Außenleiter als Rückleiter fungiert und gleichzeitig eine Abschirmung gegen externe elektromagnetische Einflüsse bietet. Die Signale werden als hochfrequente Wechselströme übertragen, die entlang des Innenleiters reisen. Die konzentrische Anordnung der Leiter und die dazwischenliegende Isolierung minimieren elektromagnetische Störungen und verhindern Signalverluste.
Das Besondere an Koaxialkabeln ist, dass die elektromagnetischen Felder, die das Signal transportieren, auf den Raum zwischen Innen- und Außenleiter beschränkt sind. Dadurch wird verhindert, dass Signale nach außen abstrahlen oder von außen einstrahlen, was eine sehr stabile und störungsfreie Übertragung ermöglicht. Diese Eigenschaften machen Koax Kabel besonders geeignet für die Weitergabe von hochfrequenten Signalen, wie sie in Fernsehsignalen, Internetdaten und Videoüberwachungsanlagen vorkommen.
Koaxkabel vereinen hohe Signalqualität, Robustheit und einfache Handhabung zu einer optimalen Lösung, die sie in vielen technischen Bereichen unverzichtbar macht.
Welche Vorteile bietet ein Koaxkabel?
Koaxkabel bieten zahlreiche Vorteile, die sie zur bevorzugten Wahl in vielen Anwendungen machen. Sie ermöglichen eine zuverlässige Signalübertragung mit hoher Qualität und durch ihre Robustheit vielseitig einsetzbar. Zudem sind sie kosteneffizient, einfach zu installieren und bieten eine hervorragende Abschirmung gegen Störungen.
- Hohe Signalqualität: Koaxialkabel sind in der Lage, Signale über lange Distanzen mit minimalem Verlust zu übertragen, was eine klare und zuverlässige Signalübertragung ermöglicht.
- Effektive Abschirmung: Dank der konzentrischen Bauweise mit einem Außenleiter, der als Abschirmung fungiert, bietet das Koax Kabel hervorragenden Schutz vor elektromagnetischen Störungen (EMI), wodurch die Signalstabilität verbessert wird.
- Robustheit und Langlebigkeit: Die physische Struktur eines Koaxialkabels, insbesondere der Schutzmantel, macht es widerstandsfähig gegen mechanische Belastungen, Feuchtigkeit und Umwelteinflüsse, was seine Lebensdauer verlängert.
- Vielseitigkeit: Koaxkabel können in einer Vielzahl von Anwendungen eingesetzt werden, von der Fernseh- und Rundfunkübertragung über Internet- und Netzwerksysteme bis hin zu Videoüberwachungsanlagen.
- Kosteneffizienz: Trotz ihrer hohen Leistung sind Koaxialkabel oft günstiger in der Anschaffung und Installation im Vergleich zu alternativen Technologien wie Glasfaser, insbesondere bei Anwendungen, bei denen extreme Bandbreiten nicht erforderlich sind.
- Einfachheit der Installation: Koax Kabel sind relativ einfach zu verlegen und zu verbinden, was Installationszeiten verkürzt und den Einsatz in einer Vielzahl von Szenarien erleichtert.
- Geringe Signalinterferenz: Durch die präzise Konstruktion und Abschirmung des Kabels wird das Risiko von Signalinterferenzen minimiert, was besonders in Umgebungen mit hoher elektromagnetischer Belastung von Vorteil ist.
Welche Koaxialkabel-Arten gibt es?
Die verschiedenen Arten von Koaxialkabeln sind jeweils auf spezifische Anwendungsbereiche und Anforderungen ausgelegt, sodass für jede technische Herausforderung das passende Kabel zur Verfügung steht. Die Wahl des richtigen Koaxialkabels hängt von Faktoren wie der benötigten Frequenz, der Signalreichweite und den Umgebungsbedingungen ab.
RG-Kabeltypen (z.B. RG6, RG59)
RG-Kabel (Radio Guide) sind eine weit verbreitete Kategorie von Koaxkabeln, die nach ihrem ursprünglichen militärischen Standard benannt sind. Die am häufigsten verwendeten Typen sind RG6 und RG59:
RG6: Das RG6-Koaxialkabel ist die moderne Wahl für die Übertragung von digitalen TV-Signalen, Satellitendaten und Breitband-Internet. Es verfügt über einen dickeren Innenleiter und eine stärkere Abschirmung, was es ideal für höhere Frequenzen und längere Kabelstrecken macht. Die verbesserte Abschirmung minimiert elektromagnetische Störungen, wodurch eine klarere Signalübertragung gewährleistet wird. RG6 ist vielseitig einsetzbar und eignet sich sowohl für Heimnetzwerke als auch für professionelle Installationen. Ob für den Empfang von HD-TV oder schnelle Internetverbindungen – RG6 bietet die nötige Leistung und Zuverlässigkeit für moderne Kommunikationsanforderungen.
RG59: Das RG59-Koaxialkabel hat sich über viele Jahre hinweg als zuverlässige Lösung für Videoübertragungen und Analog-TV-Systeme bewährt. Mit seinem dünnen Innenleiter und der leichteren Abschirmung ist es ideal für kürzere Kabelstrecken und Anwendungen, die keine extrem hohen Frequenzen erfordern. Gerade in der Welt der Videoüberwachung (CCTV) hat sich RG59 als bewährte Wahl etabliert, da es eine stabile Signalübertragung gewährleistet und gleichzeitig einfach zu verlegen und anzuschließen ist. Seine Flexibilität und Effizienz machen es auch heute noch zur bevorzugten Option für die Verbindung von Videogeräten, wo es durch seine bewährte Technologie und Zuverlässigkeit überzeugt.
Hochfrequenz-Koaxialkabel
Hochfrequenz-Koaxialkabel (HF-Kabel) sind speziell dafür ausgelegt, Signale mit sehr hohen Frequenzen zu übertragen, die oft in der Funk- und Radartechnik sowie in der Hochgeschwindigkeits-Datenübertragung vorkommen. Die Koax Kabel zeichnen sich durch extrem niedrige Dämpfungswerte und eine hervorragende Abschirmung aus, die notwendig sind, um Störungen bei hohen Frequenzen zu minimieren. Sie werden häufig in Anwendungen eingesetzt, bei denen es auf die präzise und verlustarme Übertragung von Hochfrequenzsignalen ankommt, beispielsweise in der Luft- und Raumfahrt, bei militärischen Kommunikationssystemen und in der Hochfrequenzmesstechnik.
Breitband-Koaxialkabel
Breitband-Koaxialkabel sind speziell für die Übertragung von Signalen über ein breites Frequenzspektrum ausgelegt. Sie werden häufig in Kabel-TV-Netzwerken, Internetanschlüssen und anderen Anwendungen eingesetzt, bei denen mehrere Dienste gleichzeitig über dasselbe Kabel übertragen werden müssen. Breitband-Koaxkabel sind dafür ausgelegt, hohe Datenraten und große Mengen an Informationen effizient und mit minimalen Störungen zu transportieren. Ihre robuste Bauweise und ihre Fähigkeit, sowohl digitale als auch analoge Signale zu übertragen, machen sie zu einer bevorzugten Wahl in der modernen Telekommunikations- und Multimedia-Verteilung.
Spezielle Koaxialkabel für bestimmte Anwendungen (zB SAT-Kabel, Antennenkabel)
Neben den allgemeinen RG-, Hochfrequenz- und Breitbandkabeln gibt es auch spezielle Koaxialkabel, die für bestimmte Anwendungen optimiert sind:
SAT-Kabel: Satkabel sind speziell für die Übertragung von Satellitensignalen ausgelegt. Sie bieten eine hervorragende Abschirmung und geringe Dämpfung, um die hohen Frequenzen und die spezifischen Anforderungen der Satellitentechnik zu erfüllen. SAT-Kabel sind oft mit Schutzmaßnahmen ausgestattet, um den zusätzlichen Einflüssen von Wetter und UV-Strahlung zu widerstehen.
Antennenkabel: Antennenkabel, auch als Koaxial-Antennenkabel bekannt, werden für den Anschluss von TV-Antennen verwendet, um terrestrische Signale zu empfangen. Diese Kabel sind auf die Übertragung von VHF- und UHF-Frequenzen ausgelegt und bieten eine gute Abschirmung gegen Störungen. Sie werden sowohl in Innen- als auch in Außenanwendungen eingesetzt, abhängig von den spezifischen Anforderungen des Empfangs.
Tipps zur richtigen Auswahl von Koaxialkabeln nach Anwendungsbereich
Die Wahl des richtigen Koaxialkabels sollte immer auf den spezifischen Anforderungen der Anwendung basieren, wobei technische Spezifikationen sowie Materialqualität und Verarbeitung ebenfalls von entscheidender Bedeutung sind. So wird sichergestellt, dass die Signalübertragung stabil, effizient und zuverlässig ist:
- Videoüberwachung (CCTV): Für CCTV-Systeme ist das RG59-Kabel die beste Wahl. Es bietet ausreichende Signalqualität für die Übertragung von Videosignalen über kurze bis mittlere Entfernungen und ist flexibel genug für die einfache Verlegung in Gebäuden.
- Fernseh- und Rundfunkübertragung: Für den Empfang von Fernsehsignalen oder den Anschluss von Satellitenanlagen sind 75-Ohm-Kabel wie RG6 oder spezialisierte SAT-Kabel ideal. Sie bieten die nötige Bandbreite und Signalqualität, um digitale und HD-Signale störungsfrei zu übertragen.
- Heimnetzwerke: Für den Einsatz in Heimnetzwerken, bei dem mehrere Geräte wie Fernseher, Router und Receiver miteinander verbunden werden, ist ebenfalls ein 75-Ohm-Kabel wie RG6 zu empfehlen. Es bietet die nötige Leistung für eine stabile Verbindung und ist einfach zu installieren.
- Telekommunikation und Netzwerke: In Netzwerken oder Telekommunikationsanwendungen, wo stabile und schnelle Datenverbindungen erforderlich sind, eignen sich ebenfalls 75-Ohm-Kabel, insbesondere für Breitbandanwendungen. Bei spezifischen Hochfrequenzanwendungen könnte ein 50-Ohm-Kabel besser geeignet sein.
- Militärische und medizinische Anwendungen: In diesen hochsensiblen Bereichen sollten nur Kabel mit sehr geringer Dämpfung und hoher Abschirmung gewählt werden. Häufig werden hier spezialisierte Hochfrequenz-Koaxialkabel verwendet, die für den jeweiligen Einsatz optimiert sind.
Welche technischen Auswahlkriterien sind bei Koaxkabeln zu beachten?
Bei der Auswahl eines Koax Kabels gilt es, bestimmte technische Spezifikationen wie Impendanz, Dämpfung und Frequenzbereich zu beachten, damit das Kabel den Anforderungen der jeweiligen Anwendung entspricht:
| Impedanz | Die Impedanz eines Koaxialkabels, gemessen in Ohm, ist ein kritischer Parameter, der die Kompatibilität mit den angeschlossenen Geräten bestimmt. Die häufigsten Impedanzwerte sind 50 Ohm und 75 Ohm. 75-Ohm-Kabel werden in der Regel für Anwendungen wie Fernsehen, Satellitenempfang und Breitbandinternet verwendet, während 50-Ohm-Kabel häufiger in industriellen und militärischen Anwendungen zum Einsatz kommen, wo die Signalstabilität über längere Distanzen entscheidend ist. |
| Dämpfung | Die Dämpfung beschreibt den Verlust des Signals über eine bestimmte Strecke und wird in Dezibel (dB) pro Meter angegeben. Je niedriger die Dämpfung, desto besser ist die Signalübertragung, besonders bei langen Kabelstrecken. Für Anwendungen, bei denen hohe Signalqualität über längere Distanzen erforderlich ist, sollte ein Koaxkabel mit niedriger Dämpfung gewählt werden. |
| Frequenzbereich | Der Frequenzbereich, den ein Koaxialkabel unterstützen kann, ist ebenfalls ein wichtiger Faktor. Breitbandige Anwendungen, wie die Übertragung von HDTV-Signalen oder Satellitendaten, erfordern Kabel, die hohe Frequenzen übertragen können, ohne signifikante Verluste. Die Wahl eines Kabels, das den benötigten Frequenzbereich abdeckt, ist entscheidend für eine störungsfreie Übertragung. |
RG59 Koaxialkabel bei IT-Tronics - das Kabel für die Überwachungskamera

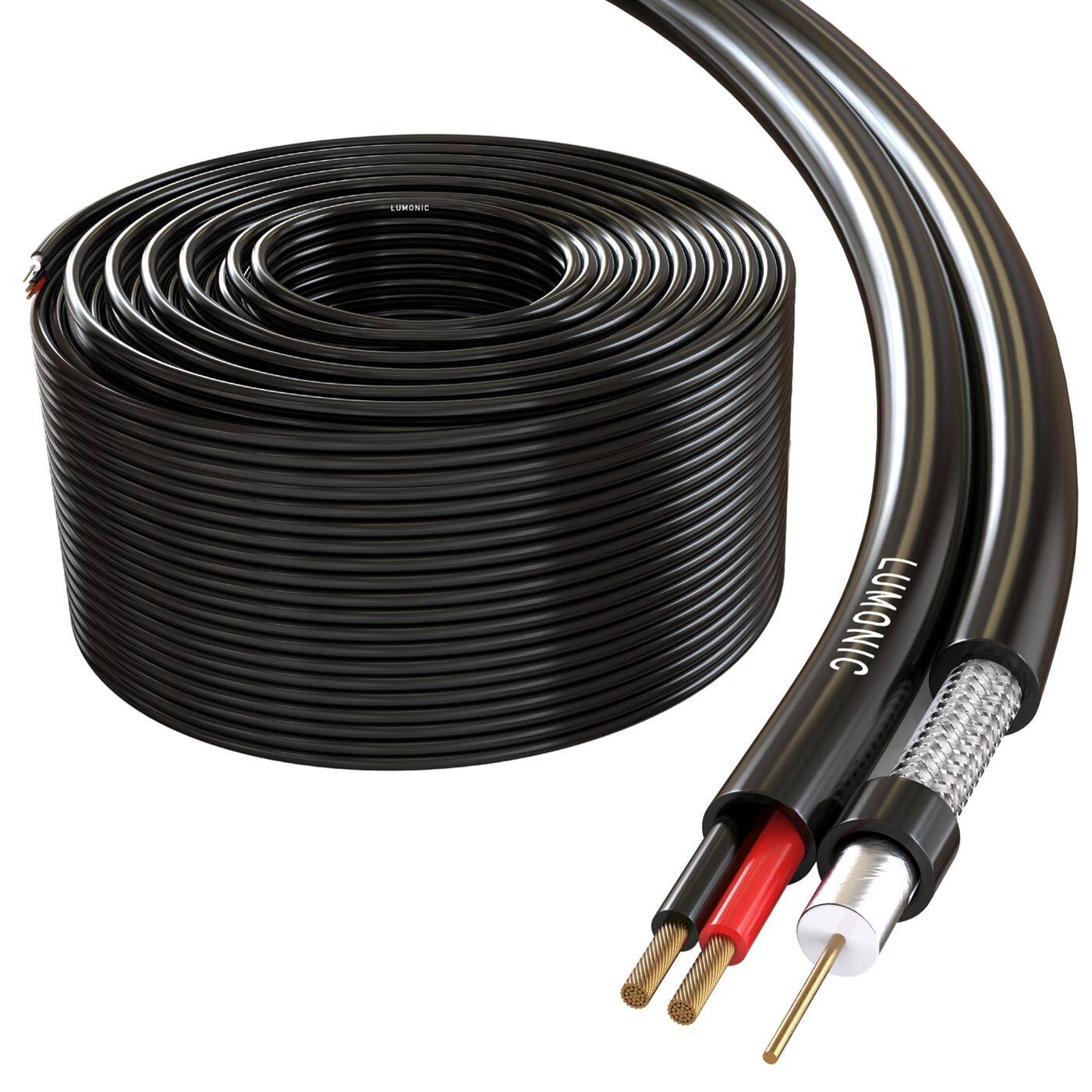

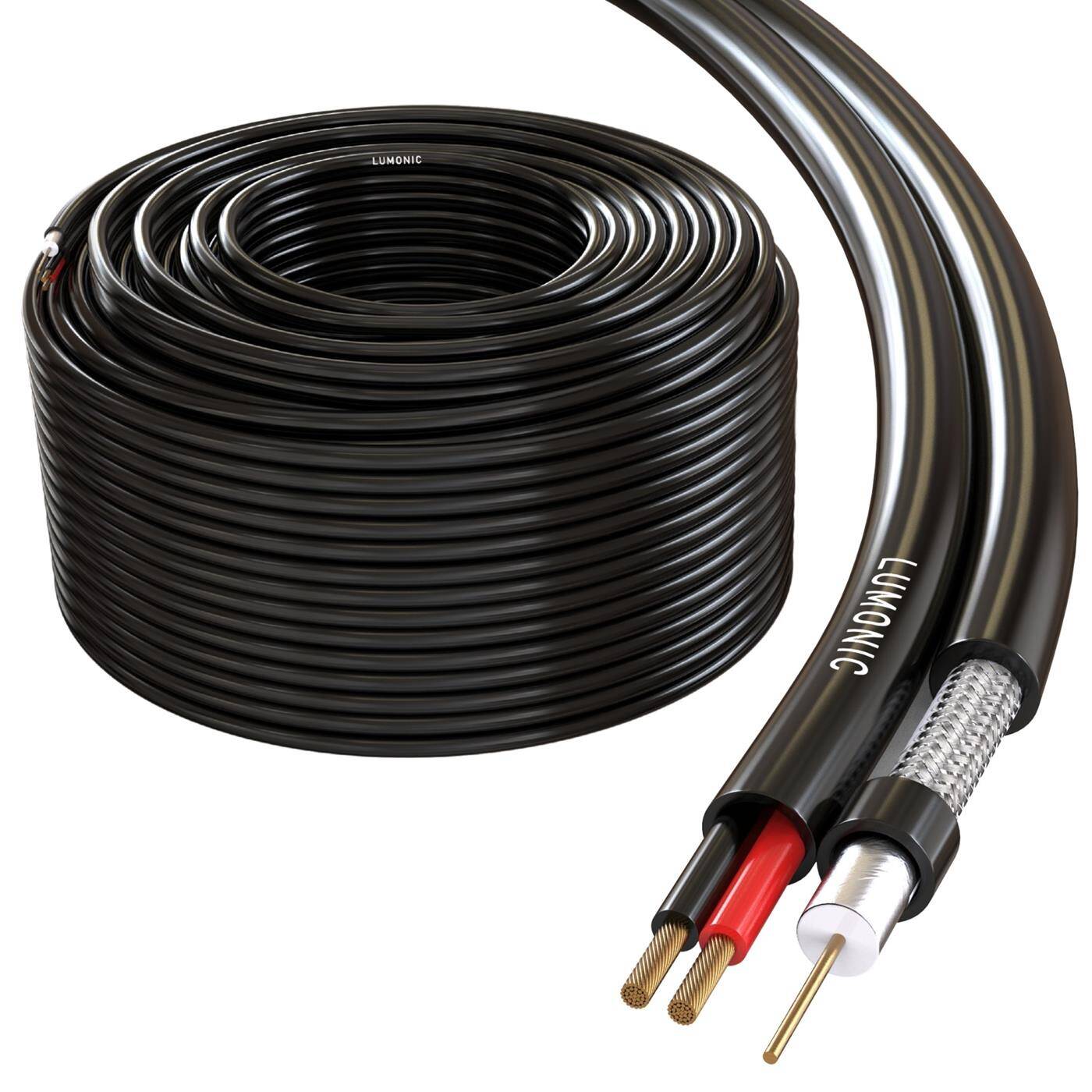

Das RG59-Kabel von SeKi® ist ein hochwertiges Kombikabel, das sowohl ein Videokabel als auch ein Kabel zur Stromversorgung integriert. Diese Integration macht es zur idealen Lösung für den Einsatz als Kabel für Überwachungskameras, da es sowohl das Videosignal als auch die Stromversorgung über ein einziges Kabel überträgt. Diese Eigenschaft bietet eine große Flexibilität bei der Platzierung der Kameras, da sie nicht mehr auf eine nahegelegene Steckdose angewiesen sind. Stattdessen können Kameras an jedem gewünschten Ort installiert werden, ohne dass zusätzliche Stromkabel verlegt werden müssen.
Sowohl für den Innen- als auch für den Außenbereich konzipiert, ist das RG59-Kabel besonders vielseitig und anpassungsfähig an verschiedene Umgebungen. Ob es sich um die Installation in einem Wohnhaus, einem Bürogebäude oder im Freien handelt, das Kabel bietet stets eine zuverlässige Leistung.
Dank der robusten Bauweise und der hohen technologischen Standards ist das RG59 in der Lage, das Videosignal absolut verlustfrei zu übertragen. Dies wird durch die effektive Abschirmung gegen äußere Störeinflüsse erreicht, die sicherstellt, dass die Videoübertragung stets klar und ohne Interferenzen bleibt.
Das SeKi® RG59-Kombikabel verfügt über einen Innenleiter aus 0,81 mm CCS, der für eine stabile Signalübertragung sorgt. Das Kabel hat einen Außendurchmesser von 9,0 x 6,5 mm, wobei der Durchmesser des Koaxialkabels 6,5 mm und der des Stromkabels 6,5 x 2,5 mm beträgt. Das Dielektrikum misst 4,4 mm, was zu einer Impedanz von 75 Ohm führt, ideal für hochwertige Videoübertragungen. Für zusätzlichen Schutz und Störungsfreiheit sorgt eine doppelte Abschirmung aus Folie und Geflecht. Das im Ring verfügbare 50m lange Kabel ist mit einer praktischen Metermarkierung versehen und in der Farbe Schwarz erhältlich.
RG59 Koaxialkabel - günstig kaufen - bei IT-Tronics!
RG59 Koaxialkabel kaufen - günstig im IT-Tronics Online Shop! RG59 Kabel + Stromkabel ✓ Kabel Überwachungskamera ✓ 75 Ohm ✓ 50 Meter ✓ verfügbar als Ring ✓ inkl. Metermarkierung mit Zahlenangabe ✓.
Das RG59-Kabel für Überwachungskameras kombiniert die Funktionen eines Koaxialkabels für die Videoübertragung und eines Stromkabels in einem einzigen Kabel. Dadurch wird die Installation erleichtert und eine zuverlässige Signal- sowie Energieversorgung der Kamera sichergestellt.
