Verbundankerpatrone VPK-SF - der Klebedübel für schwere Aufgaben
Die Verbundankerpatrone VPK-SF ist der perfekte Klebedübel für schwere Aufgaben. Mit ihrer speziellen Zusammensetzung aus Harzmischung, Quarzsand und Härter bietet die Verbundankerpatrone eine extrem hohe Belastbarkeit und zuverlässige Befestigung in intaktem Beton. Die Verbundankerpatrone VPK-SF hat in Verbindung mit der Ankerstange ASK und ASK-E die im Baugewerbe unerlässliche Zulassung des DIBt ( Deutsches Institut für Bautechnik ), ETA-08/0231, die starken Halt garantiert.
- Anwendungsgebiete der Verbundankerpatrone VPK-SF
- Vorteile des Verbundankers
- Wirkungsfunktion und Montage von Ankerstange und Verbundankerpatrone
- Verbundankerpatronen VPK-SF in folgenden Größen - bei IT-Tronics
- Empfohlene Last pro Dübel in Kilogramm in der Übersicht
- Verbundanker VPK-SF - Leistungsnachweise
Dank des einfachen Anwendungsprinzips lässt sich die Verbundankerpatrone VPK-SF schnell und unkompliziert montieren. Einfach das Bohrloch erstellen, das Bohrloch reinigen, die Verbundankerpatrone einsetzen, die Ankerstange eintreiben, Reaktionszeit abwarten - schon sitzt die noch so große Schwerlastbefestigung bombenfest.
Ob im Baugewerbe oder bei Heimwerkerprojekten: Die Verbundankerpatrone VPK-SF überzeugt durch ihre starke Leistungsfähigkeit sowie einfache Handhabung. Vertrauen Sie auf dieses Top-Produkt von höchster Qualität!
Verbundankerpatrone sowie Ankerstange gibt es bei IT-Tronics einzeln oder direkt im praktischen Set als Verbundanker-System zu kaufen!
Anwendungsgebiete der Verbundankerpatrone VPK-SF
Die Verbundankerpatrone bzw. der Verbundanker VPK-SF sind in Kombination mit den Ankerstangen ASK und ASK-E prädestiniert dafür, schwere Gegenstände sicher im Beton zu verankern. Laut ETA definiert sich der Verwendungszweck des Verbundanker-Systems zur Verankerung und/oder Unterstützung tragender Betonelemente oder schwerer Bauteile wie Bekleidung oder Unterdecken. Anwendungen sind die sichere Befestigung verschiedener Schwerlastobjekte wie Hochregale, Leitplanken, Lärmschutzwände, Fassaden sowie Maschinen und Geländer.
Die Verbundankerpatrone VPK-SF besteht aus Glasröhren, die mit ihrer speziellen Harzmischung, grobem Quarzsand und einem Härter und deren Reaktion miteinander für eine felsenfeste Fixierung im Untergrund sorgen. In Kombination mit der Ankerstange ASK ist der chemische Dübel die Wahl für den Innenbereich. Im Feuchtraum, im Freien sowie in besonders aggressiven Umgebungen ist die Ankerstange ASK-E die richtige Kombination zum Klebedübel.
Laut des DIBt ( Deutsches Institut für Bautechnik ) und der Zulassung ETA-08/0231 ist der Verbunddübel in bewehrtem oder unbewehrtem Normalbeton mit einer Festigkeitsklasse von C20/25 bis C50/60 als Untergrund zur Verankerung zu installieren. Die Montage des Verbundankers als auch der Ankerstange ist in trockenem und nassem, ungerissenem Beton möglich.
Vorteile des Verbundankers
- Hohe Tragfähigkeit
- Kleine Rand- und Achsabstände
- vorportionierte Komponenten im Verbundanker definieren Verankerungstiefe
- wirtschaftliche und zügige Montage
- Verbundanker für die Montage im Innen- und Feuchtraum, im Freien und aggressiven Bedingungen
Wirkungsfunktion und Montage von Ankerstange und Verbundankerpatrone
Die Verbundankerpatrone besteht aus Glasröhren, die mit einer Mischung aus Harz, grobem Quarzsand und einem Härter gefüllt sind. In das zuvor erstellte und gereinigte Bohrloch wird die Verbundankerpatrone eingeführt und die Ankerstange, die über eine Spitze verfügt, mit einem Bohrgerät, schlagend und drehend eingetrieben. Die Bestandteile der zerbrechenden Glasröhrchen werden freigesetzt. Die austretende Mischung füllt den Freiraum im Bohrloch um die Ankerstange aus. Nachdem das Material ausgehärtet ist, kann das Bauteil befestigt und gemäß der empfohlenen Last belastet werden.
Montage des Verbundankers in 5 einfachen Schritten:
- Erstellung des Bohrlochs (siehe Technische Daten)
- Reinigung des Bohrlochs (Standard Reinigung oder Premium Reinigung)
- Funktionsfähigkeit der Verbundankerpatrone kontrollieren - anschließend Verbundankerpatrone in das Bohrloch einschieben
- Ankerstange bis auf den Bohrlochgrund mit einem Schlagbohrgerät eintreiben
- Nach Reaktionszeit die Mutter mit vorgegebenem Drehmoment festziehen (siehe Technische Daten)
Hinweis: Eine Premium Reinigung des Bohrlochs erhöht die mögliche Last pro Dübel im Vergleich zur Standard Reinigung deutlich ( siehe Technische Daten ). Die erforderliche Reaktionszeit vor Montage des Bauteils, die abhängig von der Untergrundtemperatur des Betons ist, gilt es zwingend einzuhalten.
Verbundankerpatronen VPK-SF in folgenden Größen - bei IT-Tronics

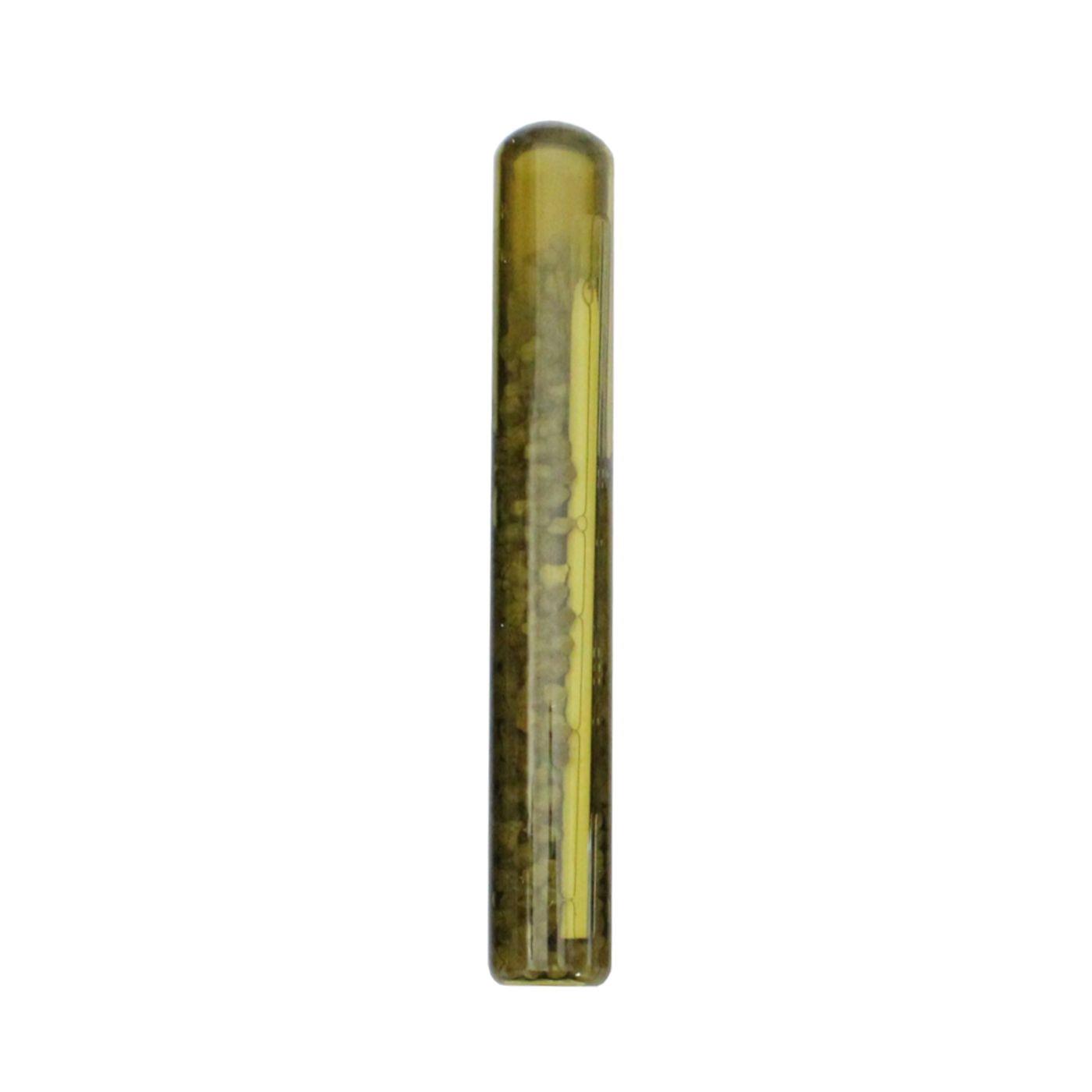

- Verbundanker M8

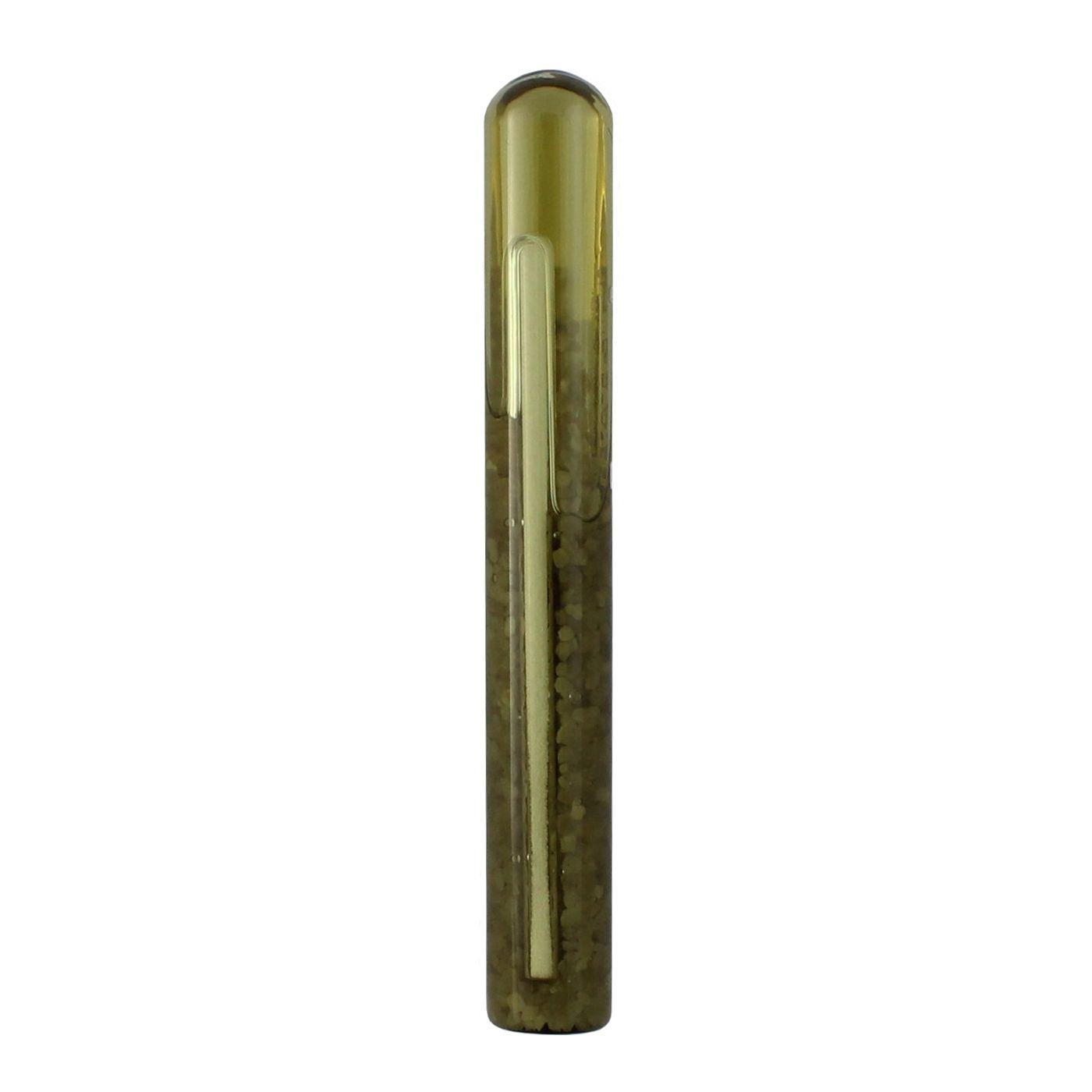

- Verbundanker M10

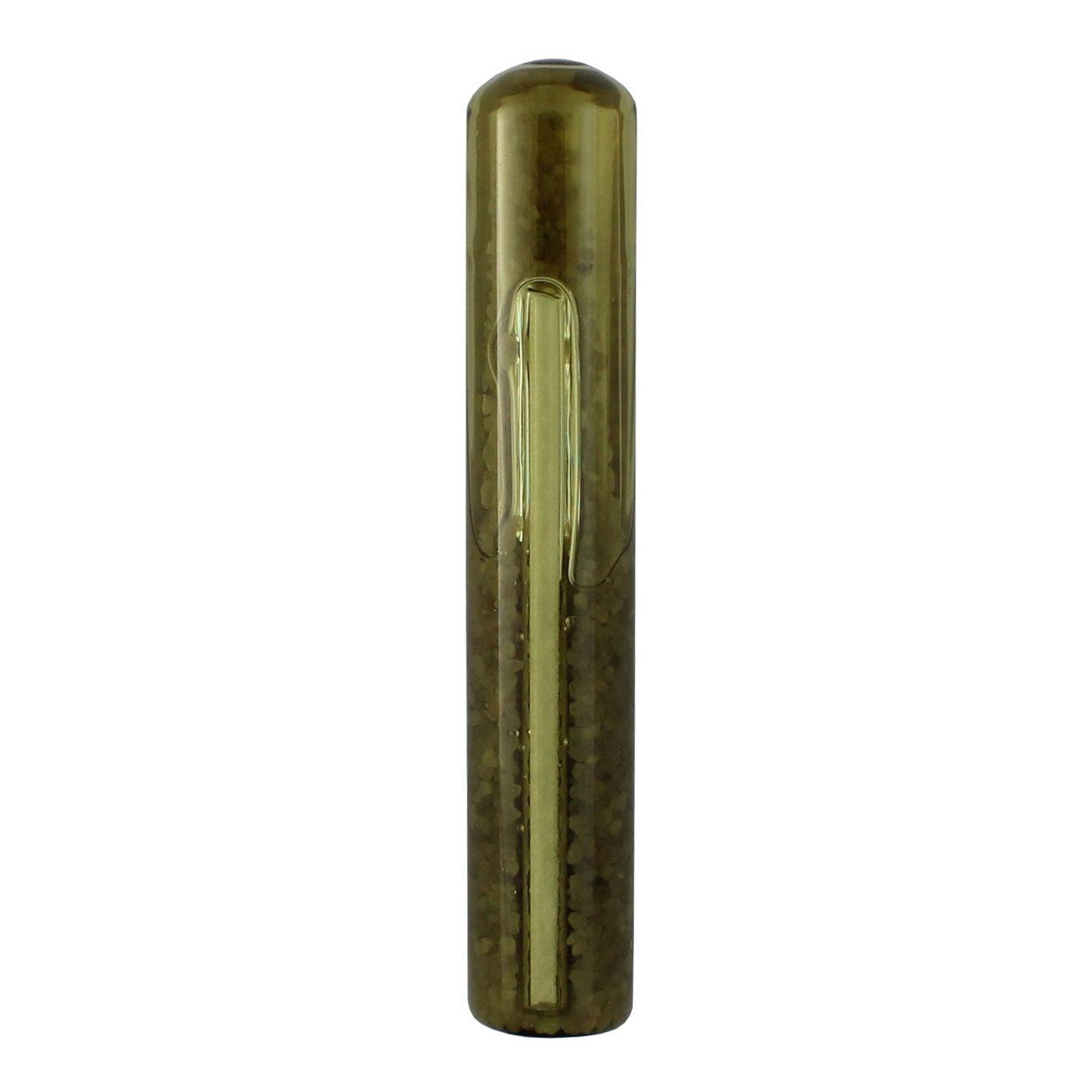

- Verbundanker M12

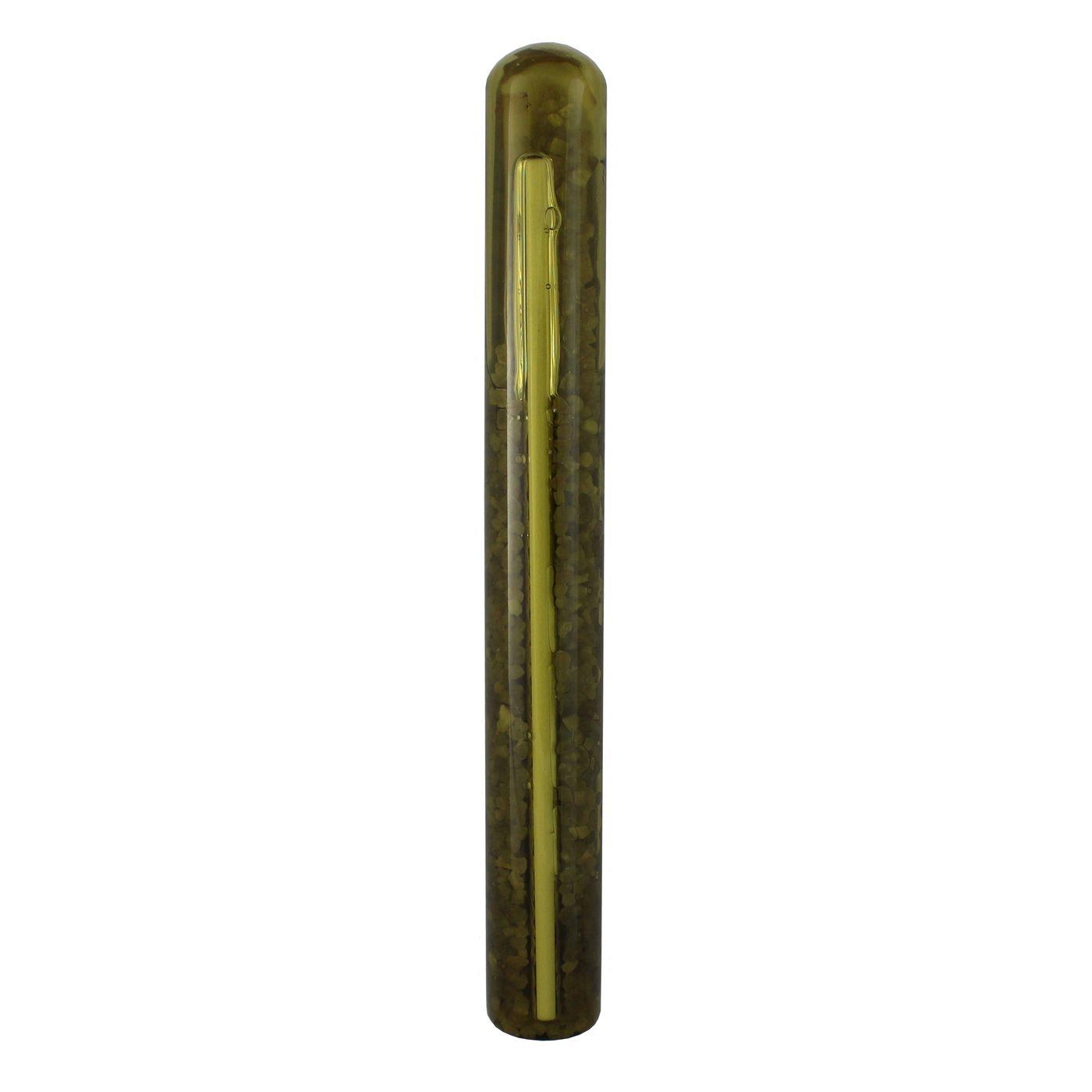

- Verbundanker M16

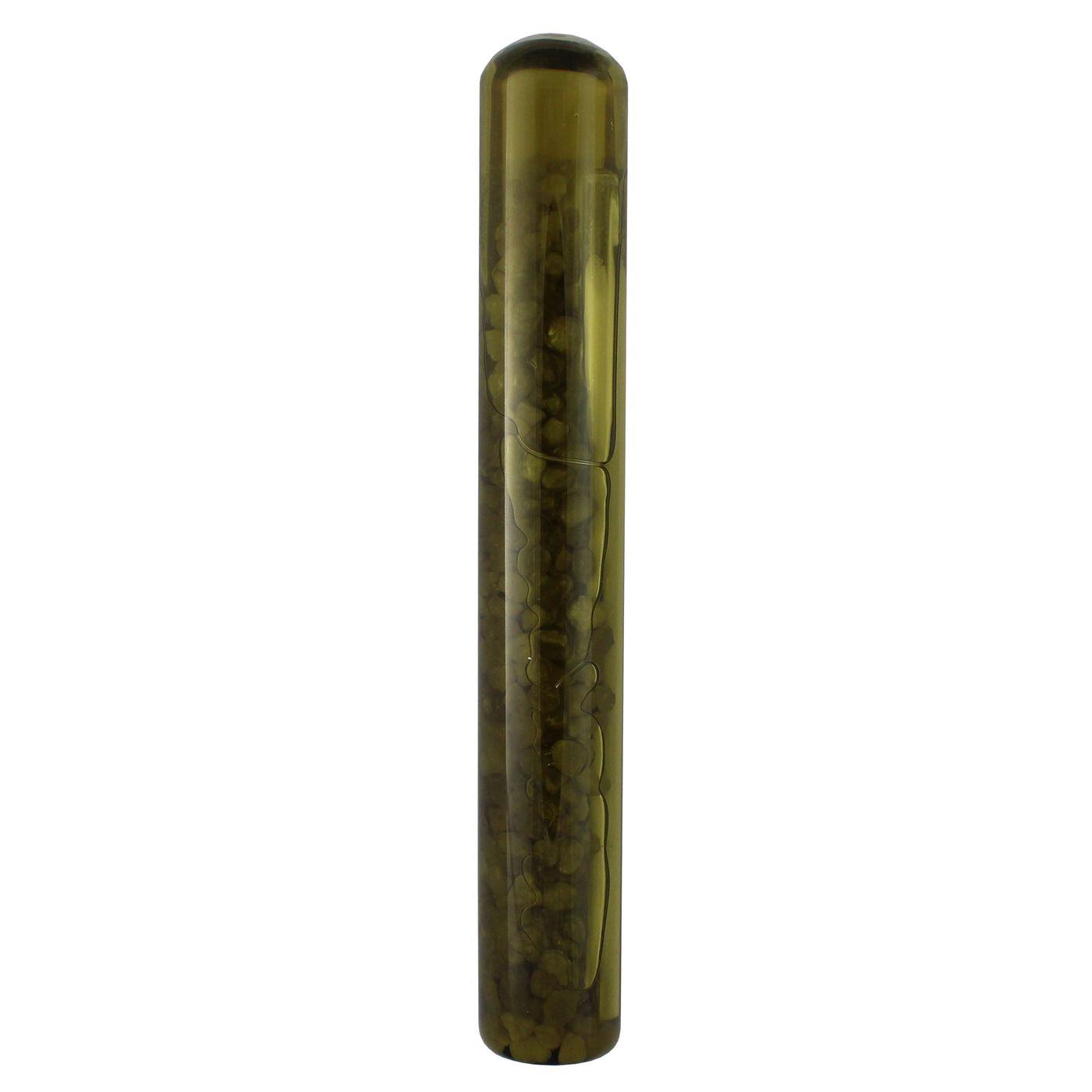

- Verbundanker M20

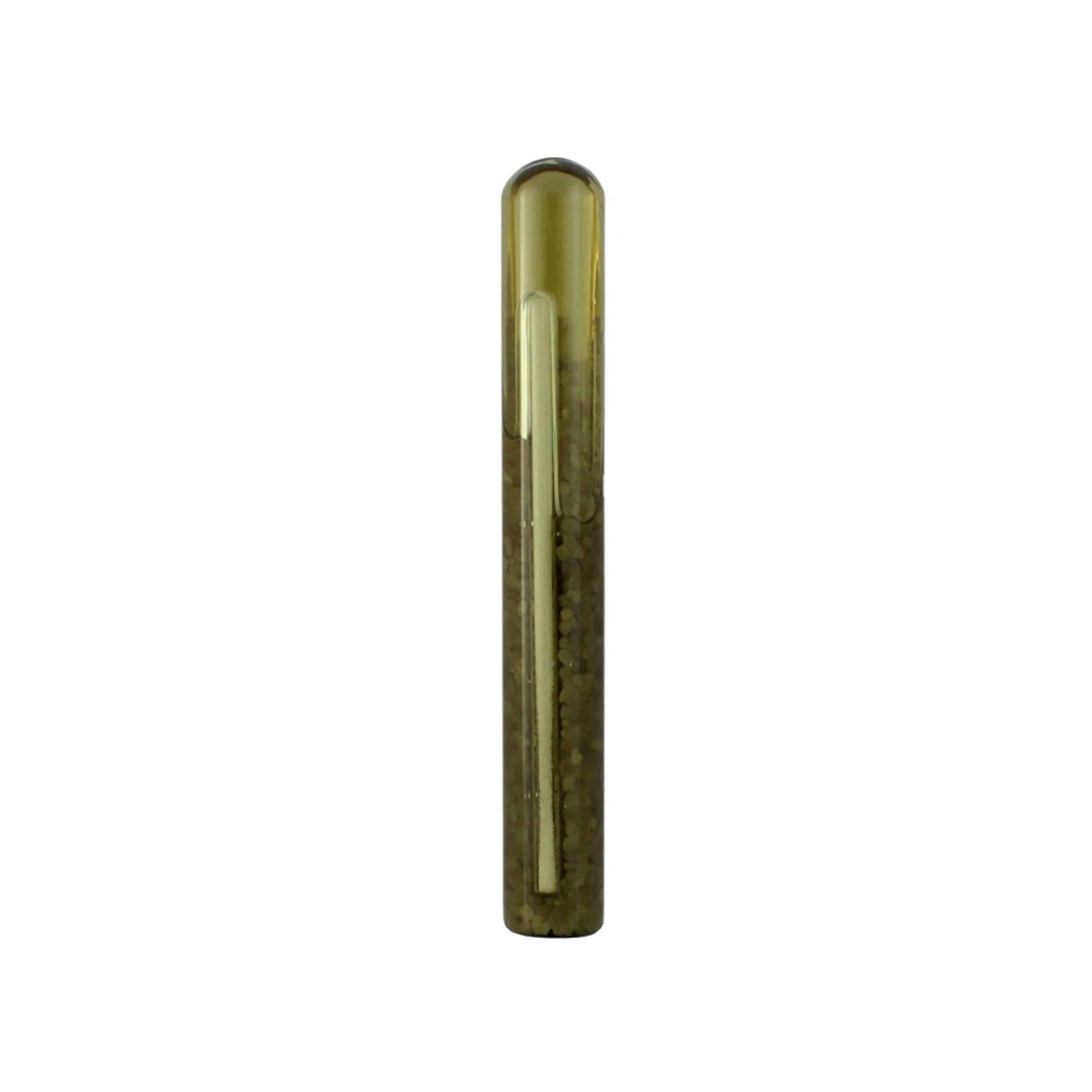

- Verbundanker M24
Hinweis: Der Durchmesser des Bohrlochs ist entsprechend größer als der Durchmesser der Gewindestange (siehe Technische Daten).
Technische Daten
- VPK-SF Richtwerte für Beton fc = 20N/mm2,
- Ankerstange: Automatenstahl Festigkeitsklasse 5.8
| M8 | M10 | M12 | M16 | M20 | M24 | ||
| Bohrlochtiefe (Verankerungstiefe, Setztiefe) hv | [mm] | 80 | 90 | 110 | 125 | 170 | 210 |
| Bohrlochdurchmesser | [mm] | 10 | 12 | 14 | 18 | 25 | 28 |
| Empfohlene Last pro Dübel* bei Zugbeanspruchung (inklusive Teilsicherheitsbeiwert) | |||||||
| bei Standard Reinigung | [kN] | 5 | 6,7 | 8,9 | 13,9 | 22,2 | 33,3 |
| bei Premium Reinigung | [kN] | 6,7 | 8,9 | 13,9 | 19,4 | 33,3 | 41,7 |
| Drehmoment beim Verankern Tinst | [Nm] | 10 | 20 | 40 | 60 | 120 | 150 |
*Ohne Einfluss von Achs- und Randabstand mit Herausziehen als wahrscheinlichste Versagensart
Empfohlene Last pro Dübel in Kilogramm in der Übersicht
| Empfohlene Last pro Dübel | M8 | M10 | M12 | M16 | M20 | M24 | |
| bei Standard Reinigung | [kg] | 510 | 683 | 908 | 1.418 | 2.264 | 3.397 |
| bei Premium Reinigung | [kg] | 683 | 908 | 1.418 | 1.979 | 3.397 | 4.253 |
Reaktionszeiten
| Untergrundtemperatur | [C°] | -5 - 0 | 0 - 5 | 5 - 10 | 10 - 20 | >20 |
| Aushärtezeit | [min] | 360 | 180 | 90 | 40 | 20 |
Hinweis: Die Reaktionszeit verdoppelt sich in nassem Beton
Verbundanker VPK-SF - Leistungsnachweise
DIBt ETA-08/0231 Option 7 / ETAG 001: Zulassung für ungerissenen Beton der Festigkeitsklassen C20/25 – C50/60.
Weiterführende Informationen über über den Verbundanker VPK-SF, die Ankerstange ASK und ASK-E entnehmen Sie bitte der Produktbeschreibung des entsprechenden Artikels, dem Datenblatt von IT-Tronics sowie der Produktbeschreibung und dem Produktkatalog des Herstellers.
