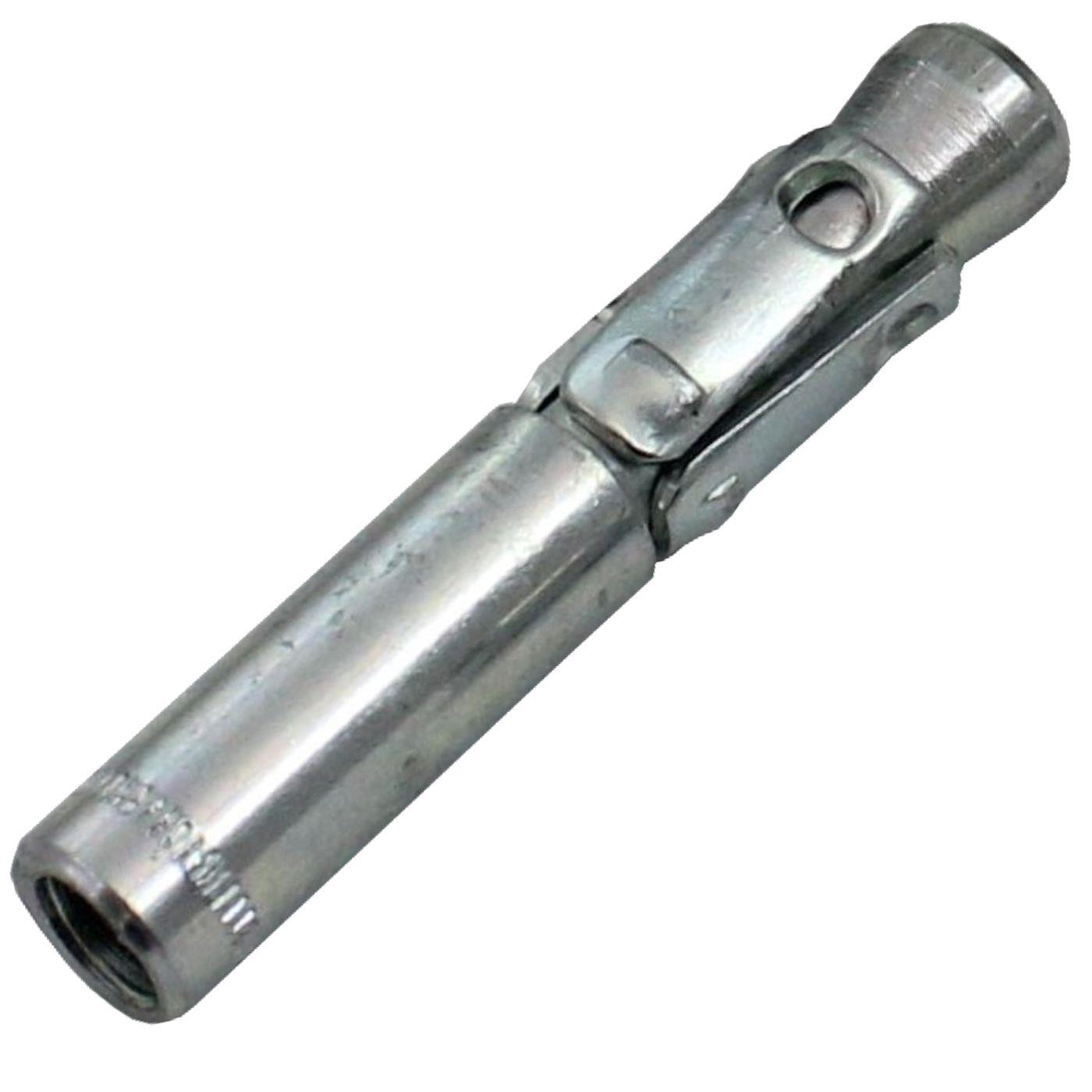

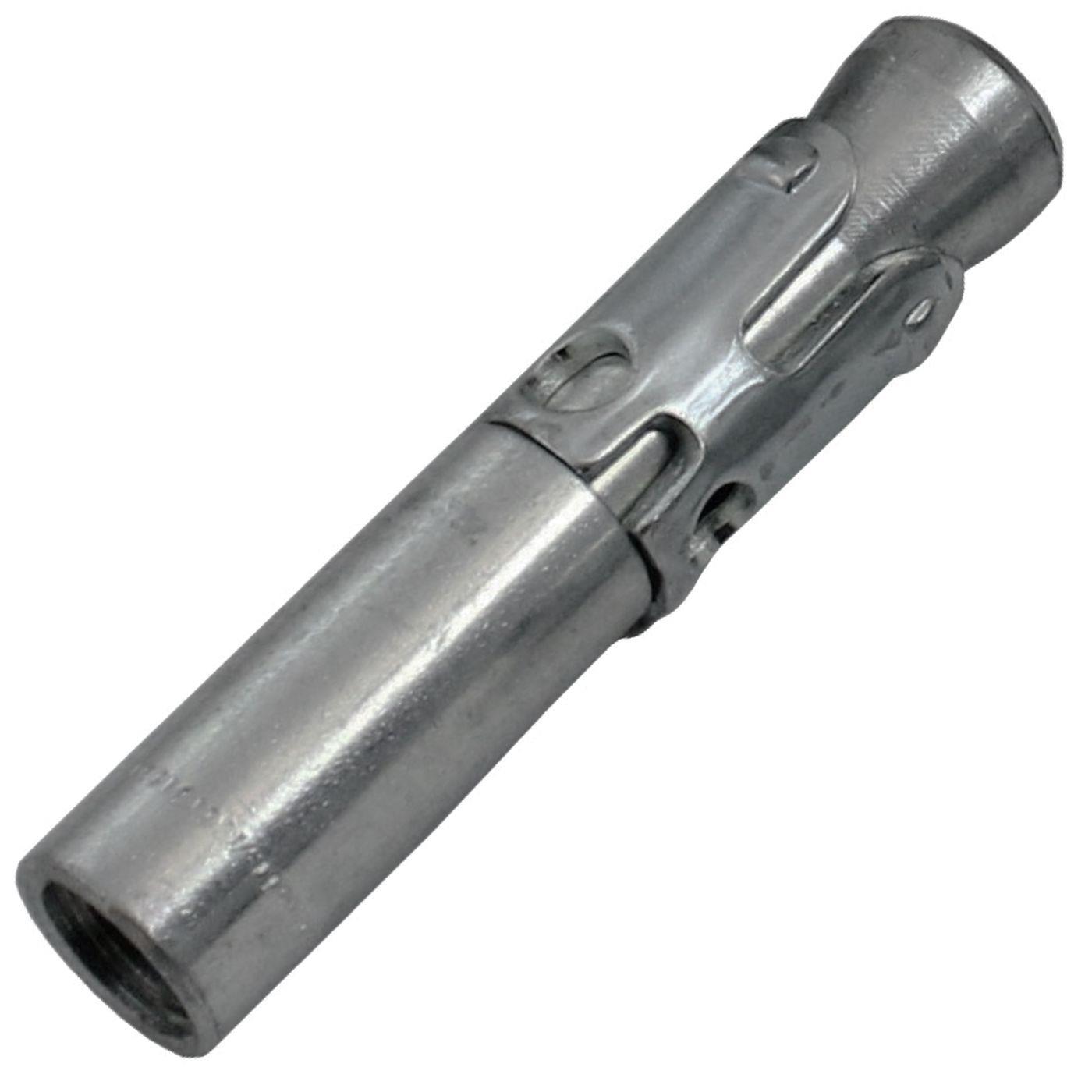

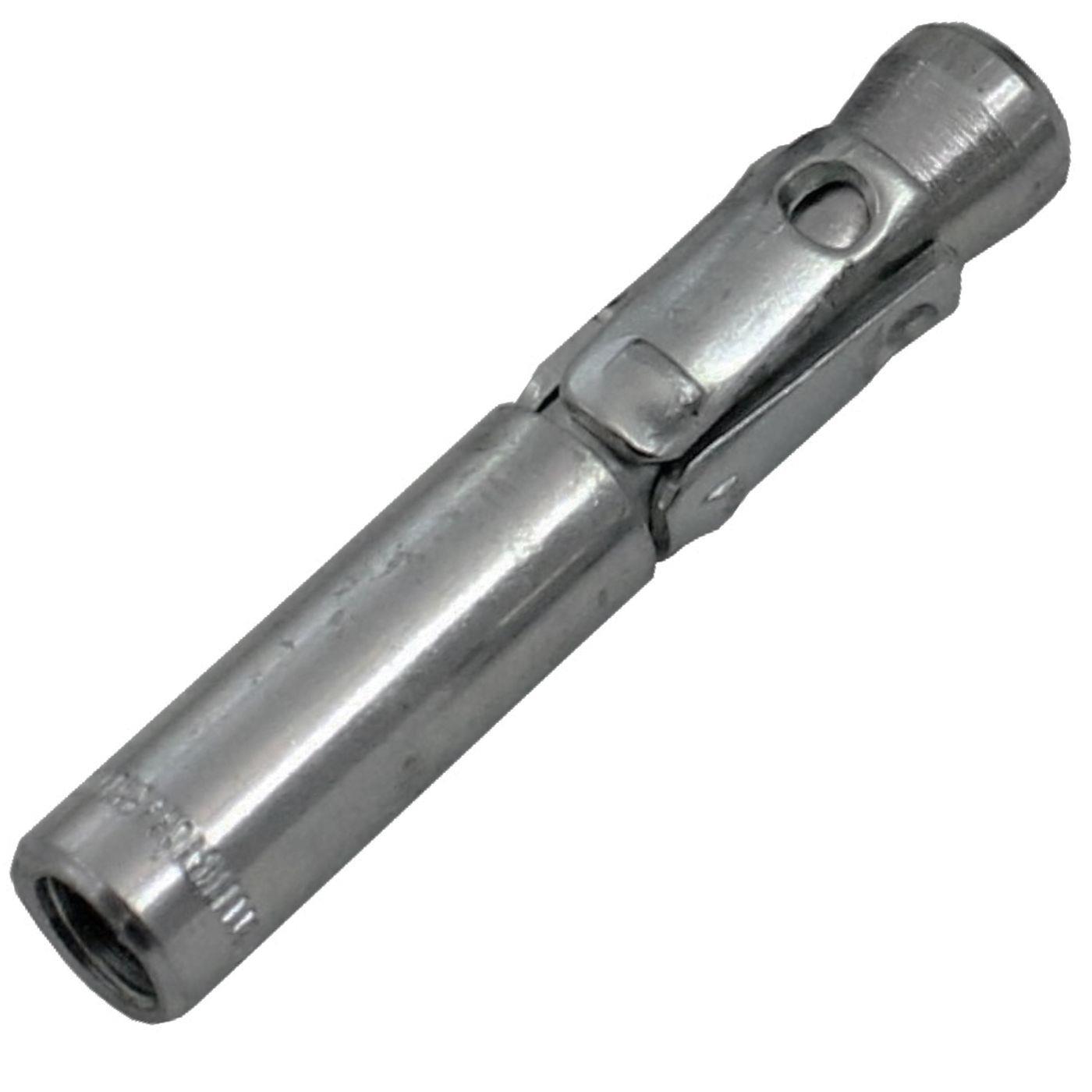

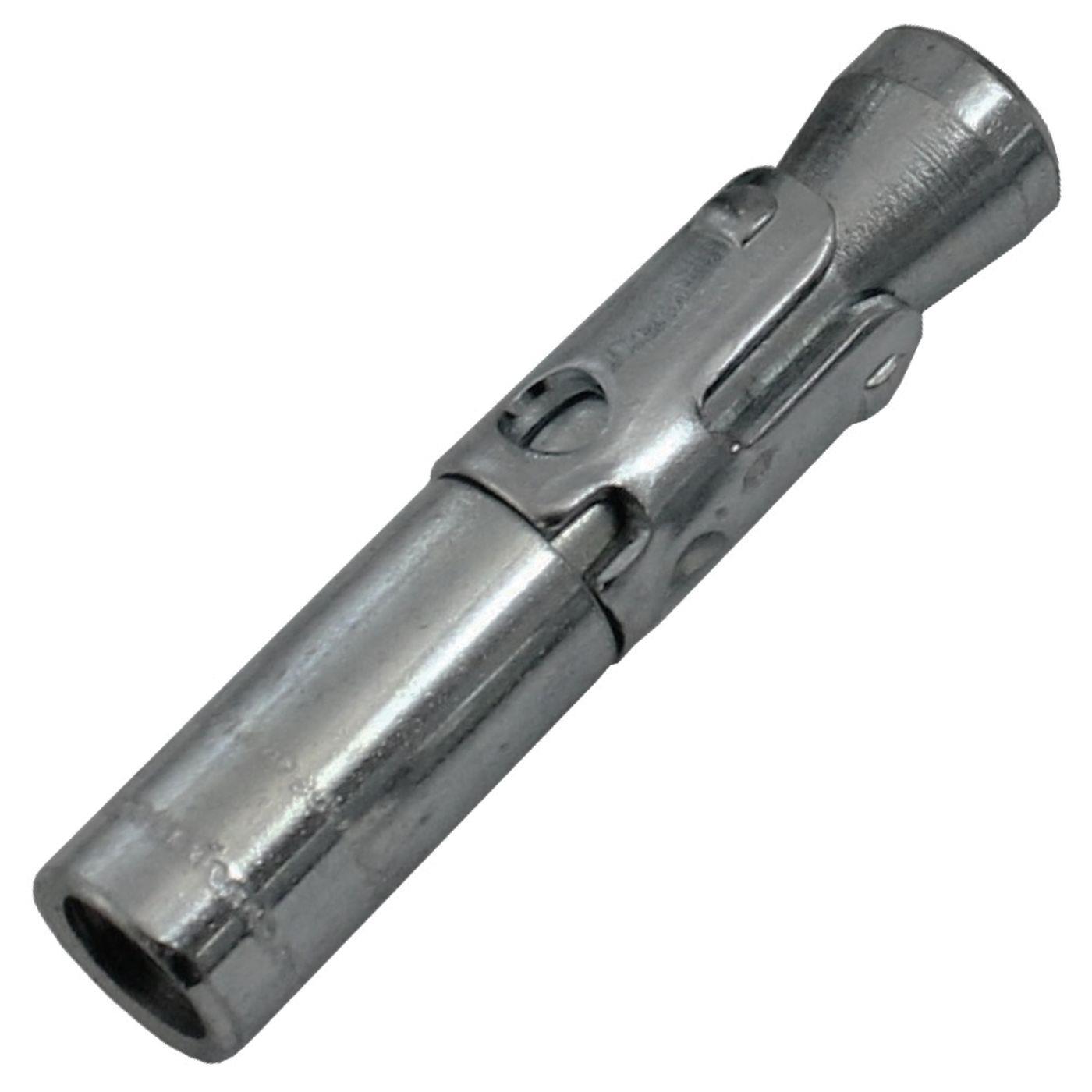

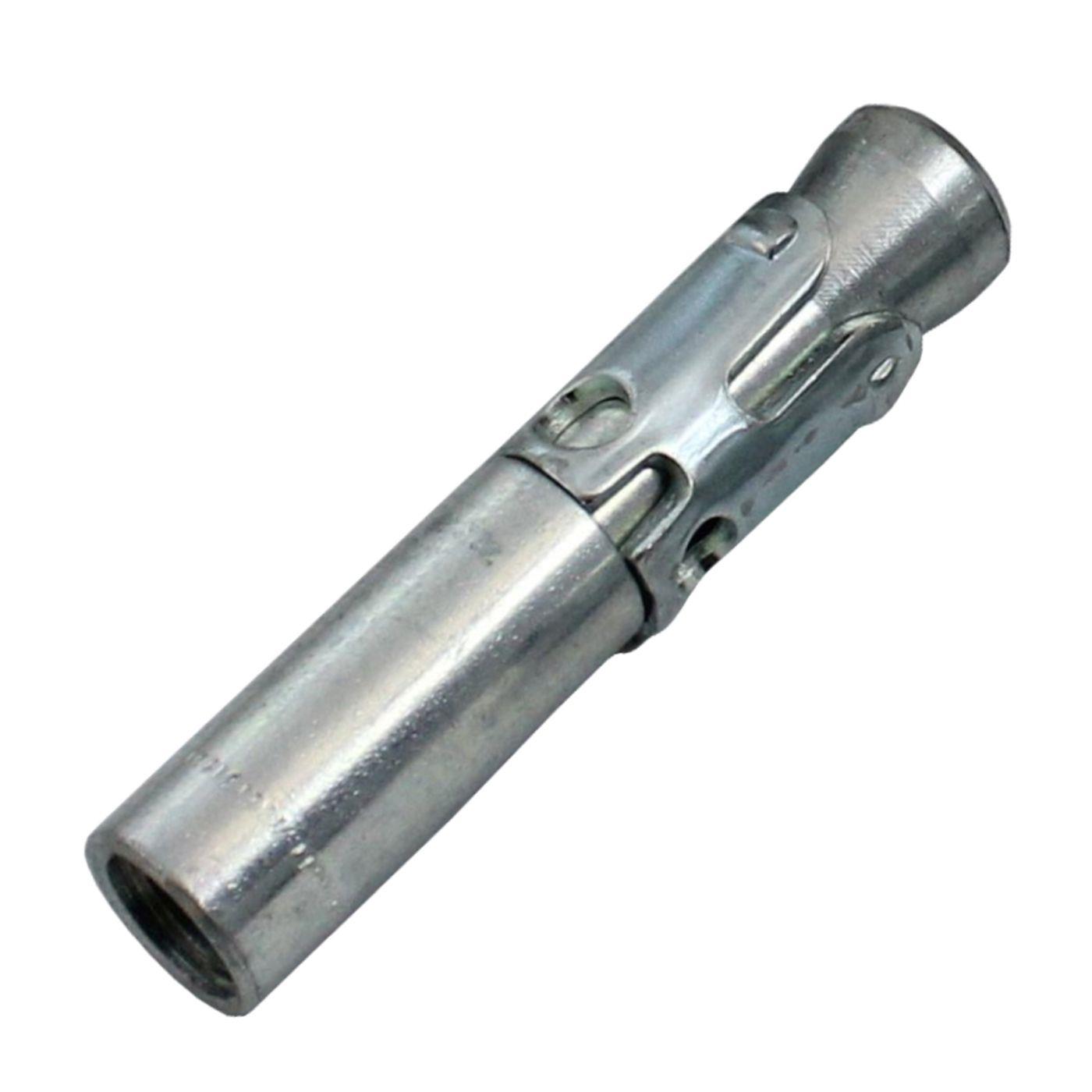

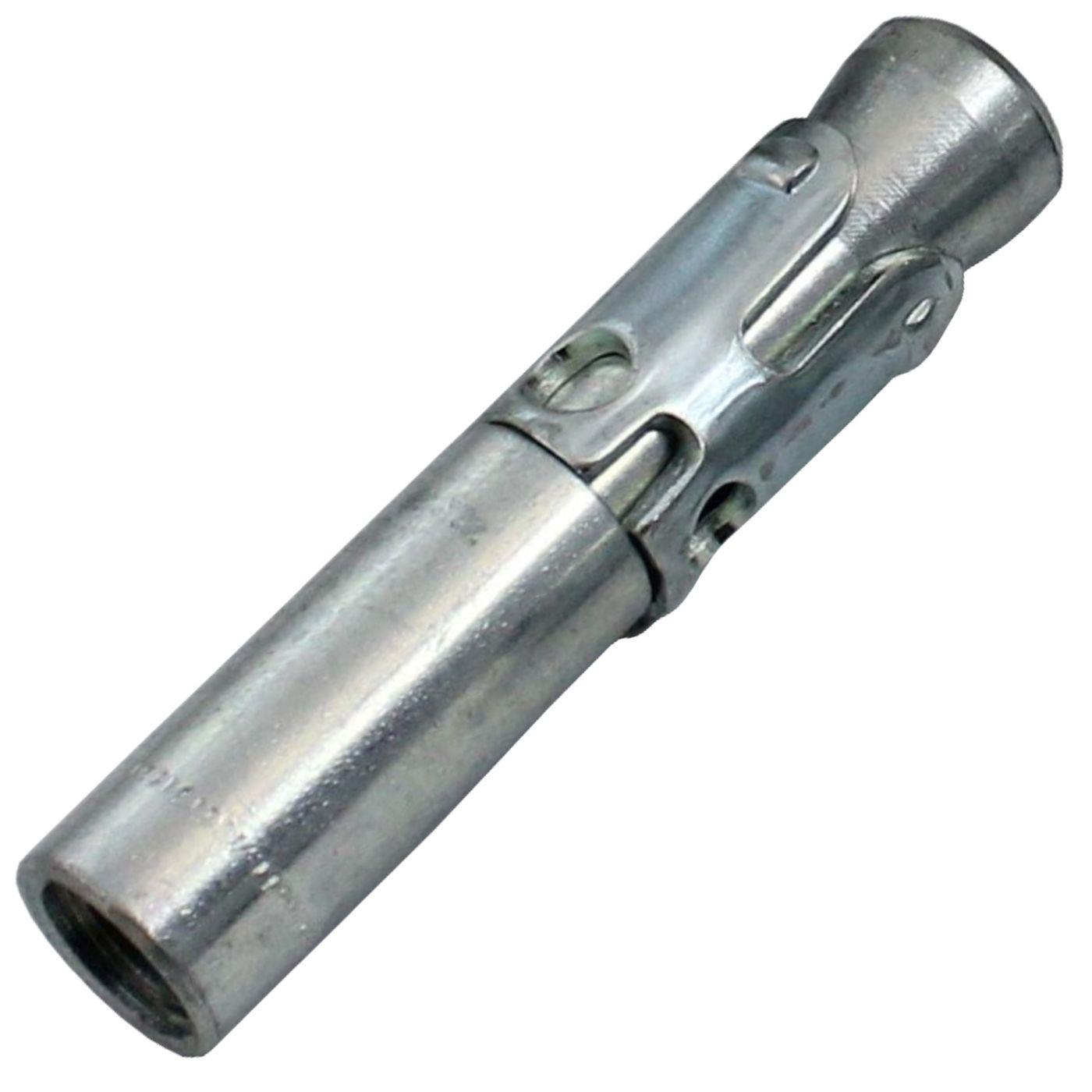

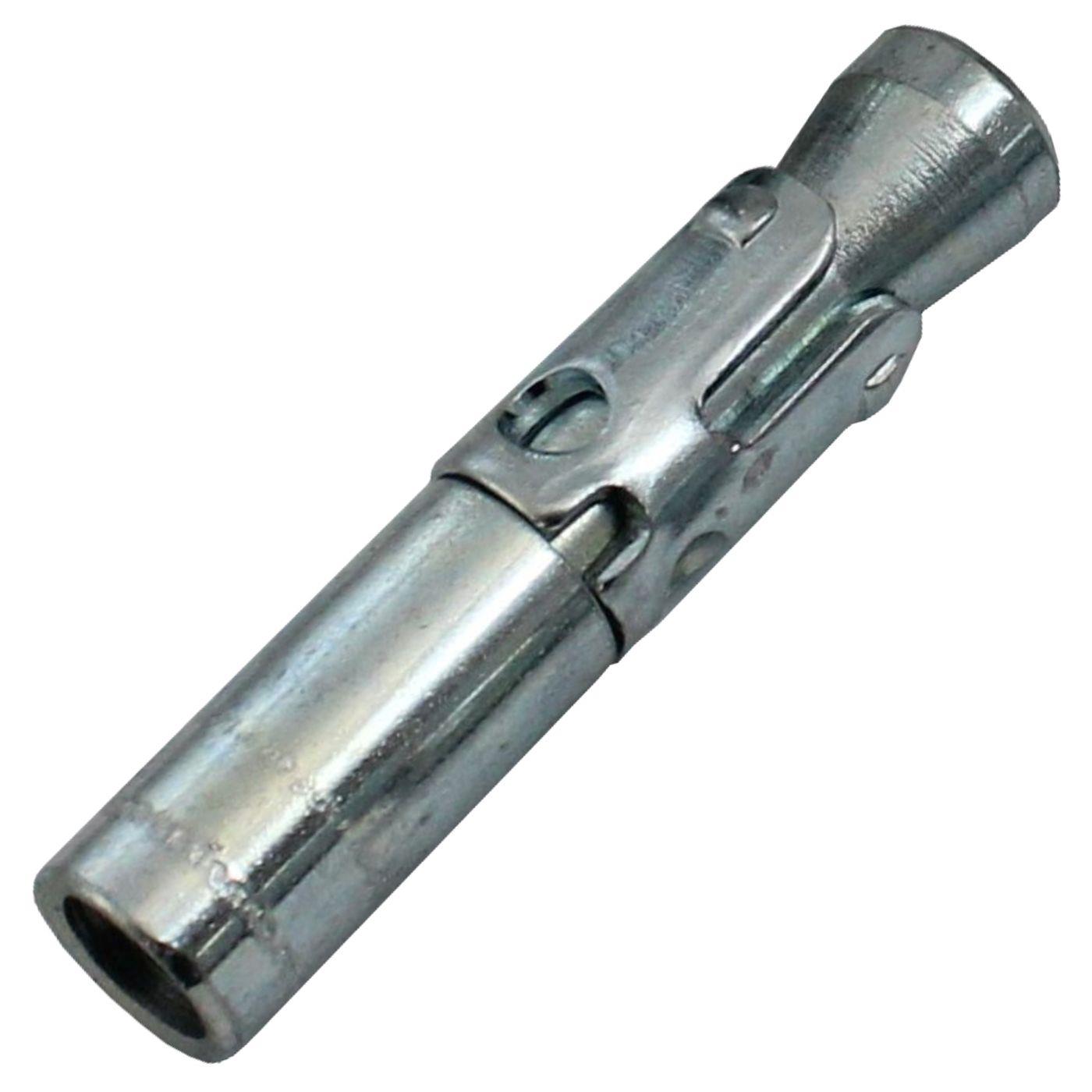

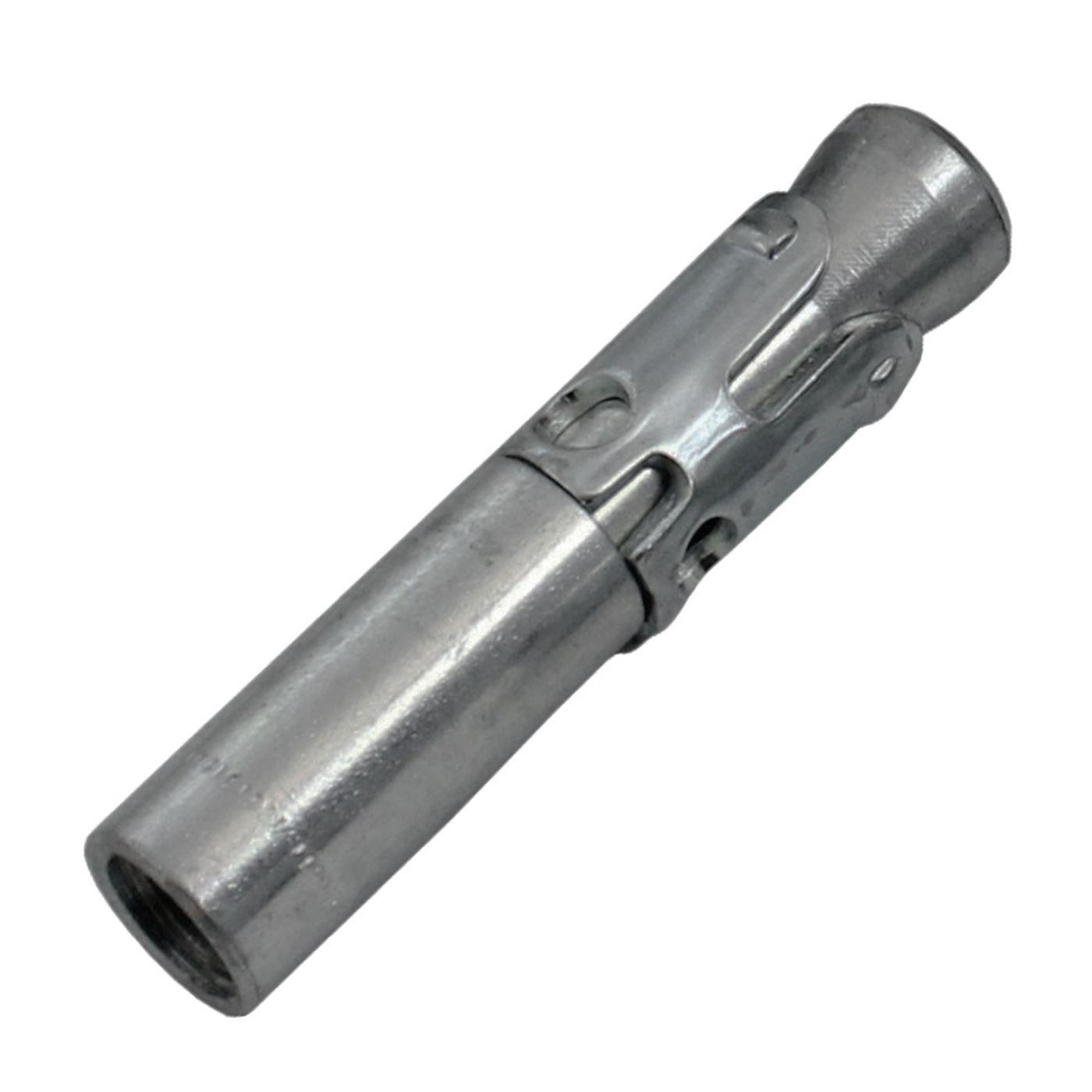

Innengewindeanker KDK-IG - der Schwerlastanker mit Innengewinde
Der Innengewindeanker KDK-IG gehört zu der Familie Schwerlastanker und ist damit ein ganz starker unter den Schwerlastdübeln: Denn der Schwerlastanker kann durch sein integriertes Innengewinde beliebig an die jeweilige Situation der Schwerlastbefestigung angepasst und einfach und schnell in Boden, Wand und Decke montiert werden.
- Anwendungsgebiete des Innengewindeanker KDK-IG
- Innengewindeanker KDK-IG - kraftkontrolliert spreizende Dübel und ihre Vorteile
- Innengewindeanker KDK-IG - Funktionsweise und Montage
- Innengewindeanker KDK-IG - Dübelgrößen
- Tragfähigkeit in Kilogramm in der Übersicht
- Innengewindeanker KDK-IG - Leistungsnachweise
Der in verzinktem Stahl und Edelstahl A4 erhältliche Innengewindeanker nimmt sich den herausforderndsten Aufgaben an und überzeugt mit den Lasten, die er tragen kann. Großer Vorteil des Innengewindeankers KDK-IG - er verzichtet bei der Montage auf den Einsatz von Injektionsmörtel & Co. - und hält als Spreizdübel das, was er verspricht.
Der kraftkontrolliert spreizende Dübel, gerne auch als Keilanker ✓ Bolzenanker ✓ Stahlanker ✓ Metalldübel ✓ Blitzdübel und Schwerlastdübel ✓ mit Innengewinde bezeichnet, eignet sich ideal für die Durchsteckmontage. Bauteil sowie Untergrund zur Verankerung werden in einem Arbeitsschritt bei der Bohrung für die Montage vorbereitet.
Anwendungsgebiete des Innengewindeanker KDK-IG
Der Innengewindeanker KDK-IG dient der Verankerung und Unterstützung tragender Betonelemente oder schwerer Bauteile wie Bekleidung und Unterdecken. In der Praxis ist er eine verlässliche Option, um schwere Gegenstände wie Winkelprofile, Schienen, Konsolen, Holzbalken und Fassaden-Unterkonstruktionen sicher zu befestigen.
Je nach Anwendungs- und Umweltbedingung kann der Innengewindeanker aus verzinktem oder Edelstahl A4 laut der ETA des DIBt zum Einsatz kommen: Die verzinkten Innengewindehülsen sind die richtigen Schwerlastanker im Innenbereich. Die aus Edelstahl A4 hergestellten Innengewindeanker sind die absoluten Multitalente in der Schwerlastbefestigung: Sie können im Innenraum, Feuchtraum, im Freien sowie unter noch so aggressiven Bedingungen wie Seewasser oder chlorhaltiger Atmosphäre verwendet werden.
Der Spreizdübel ist ideal geeignet, um schwere Lasten sicher in einem Verankerungsgrund mit bewehrtem oder unbewehrtem Normalbeton mit einer Festigkeitsklasse von C20/25 bis C50/60 in gerissenem oder ungerissenem Beton zu befestigen.
Innengewindeanker KDK-IG - kraftkontrolliert spreizende Dübel und ihre Vorteile
- Hohe Belastbarkeit
- ideal für Durchsteckmontage
- Minimale Rand- und Achsabstände
- für die Montage im Innenraum, Feuchtraum, Außenbereich und bei aggressiven Bedingungen
Innengewindeanker KDK-IG - Funktionsweise und Montage
Durch das Einsetzen und Einschlagen des Keilankers in das gebohrte und gereinigte Bohrloch wird der Spreizclip durch seine Eigenspannung an der Wand des Bohrlochs fixiert. Schrauben Sie die passende Gewindestange oder Schrauben mit metrischem Gewinde in das Innengewinde des Schwerlastankers ein. Ziehen Sie die Mutter mit dem passenden Drehmoment an; der Konus zieht sich in den Spreizclip hinein und verpresst sich gegen den Baustoff.
Montage in 5 einfachen Schritten:
- Bohrloch erstellen (siehe Technische Daten)
- Bohrloch reinigen
- Innengewindeanker durch das Bauteil stecken und in das Bohrloch einschlagen
- Gewindestange oder metrische Schraube in das Innengewinde eindrehen
- Mutter festziehen
Innengewindeanker KDK-IG - Dübelgrößen

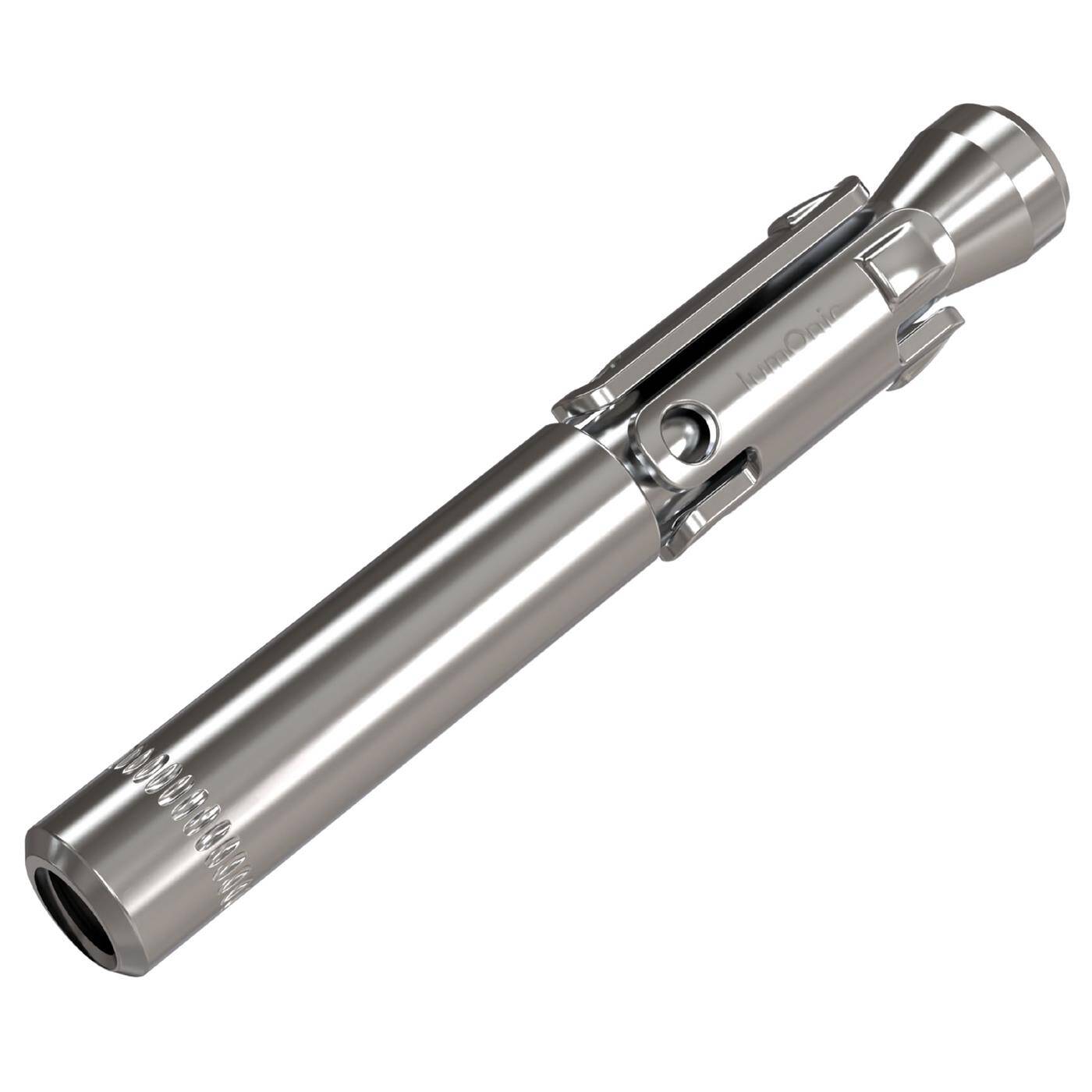

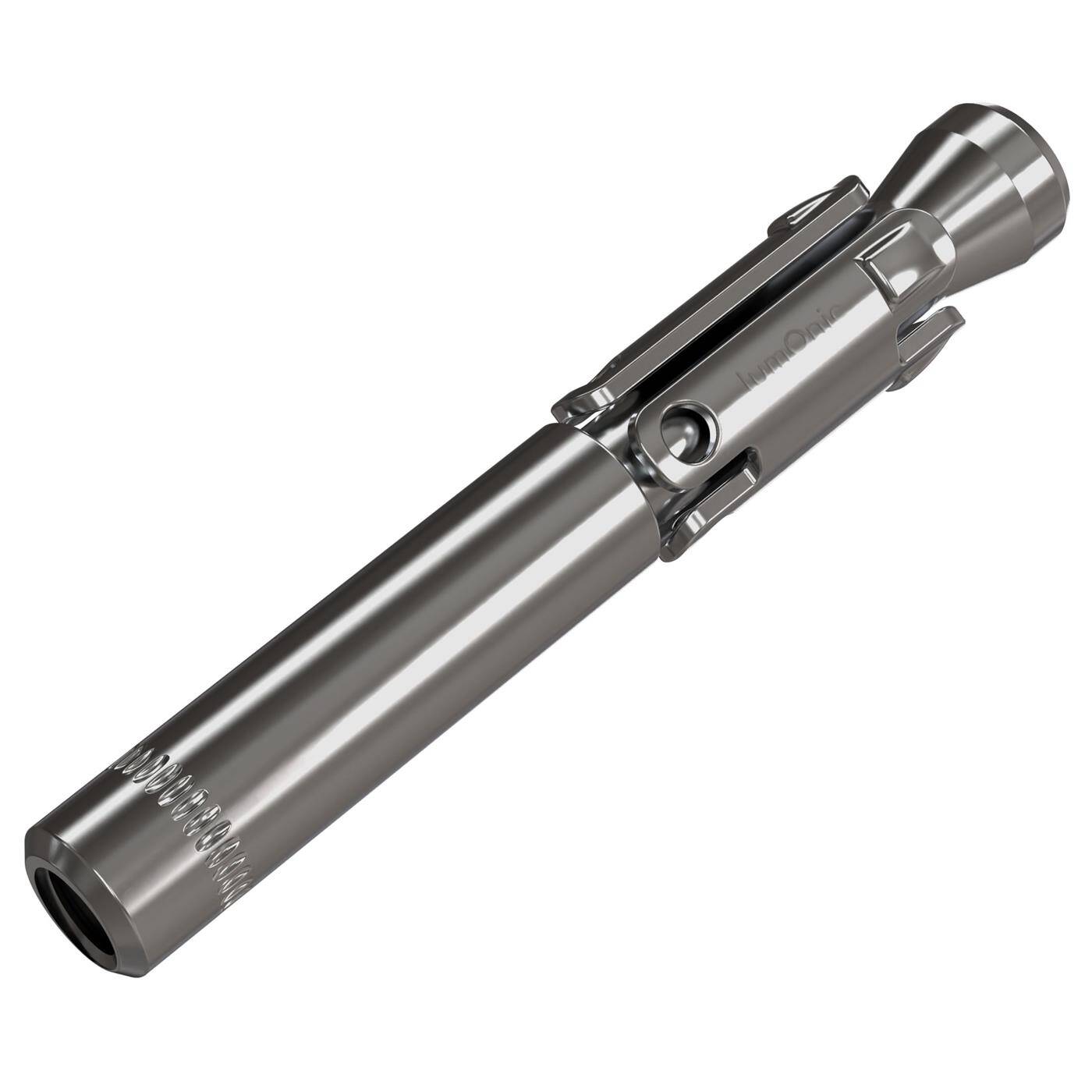

- Innengewindeanker M6

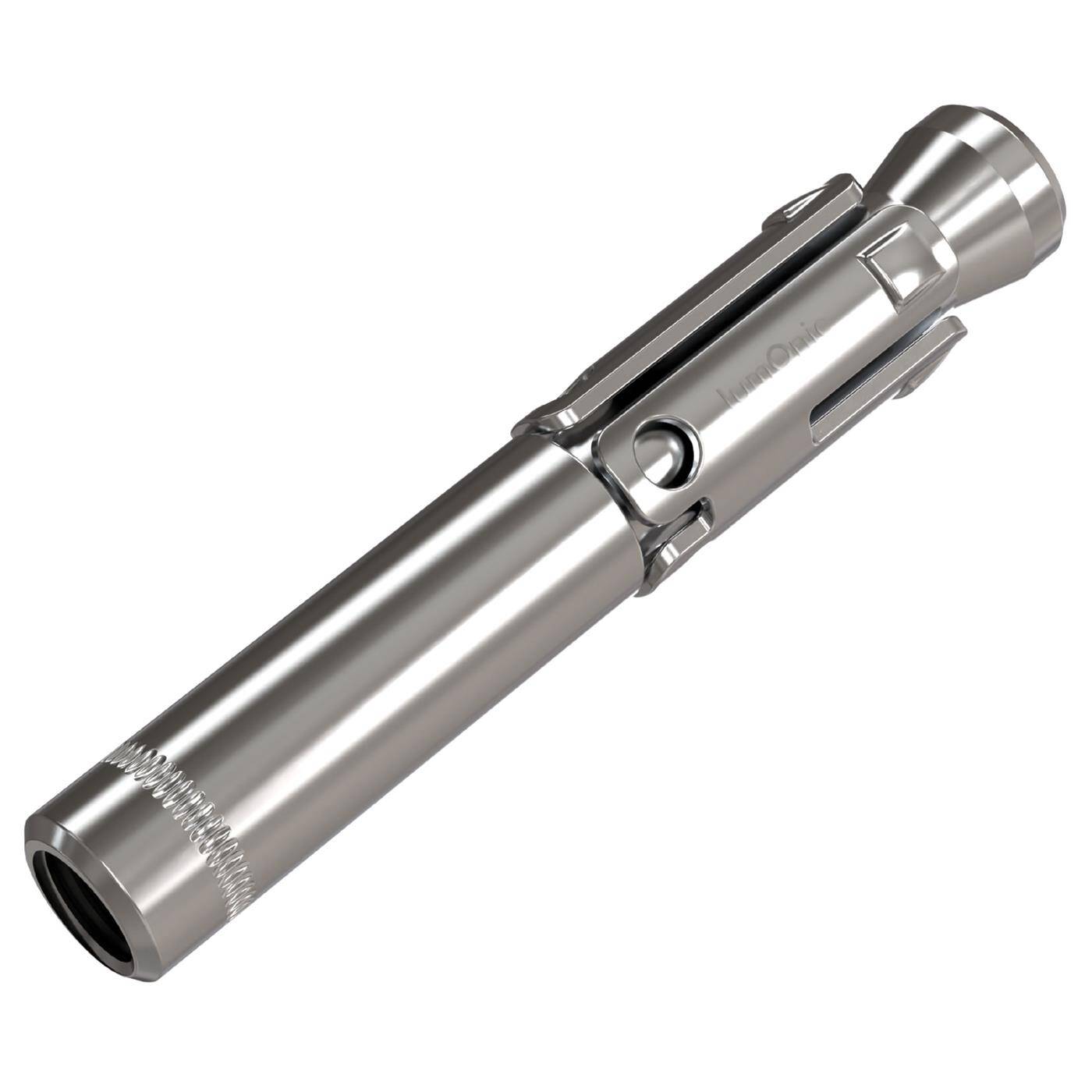

- Innengewindeanker M8

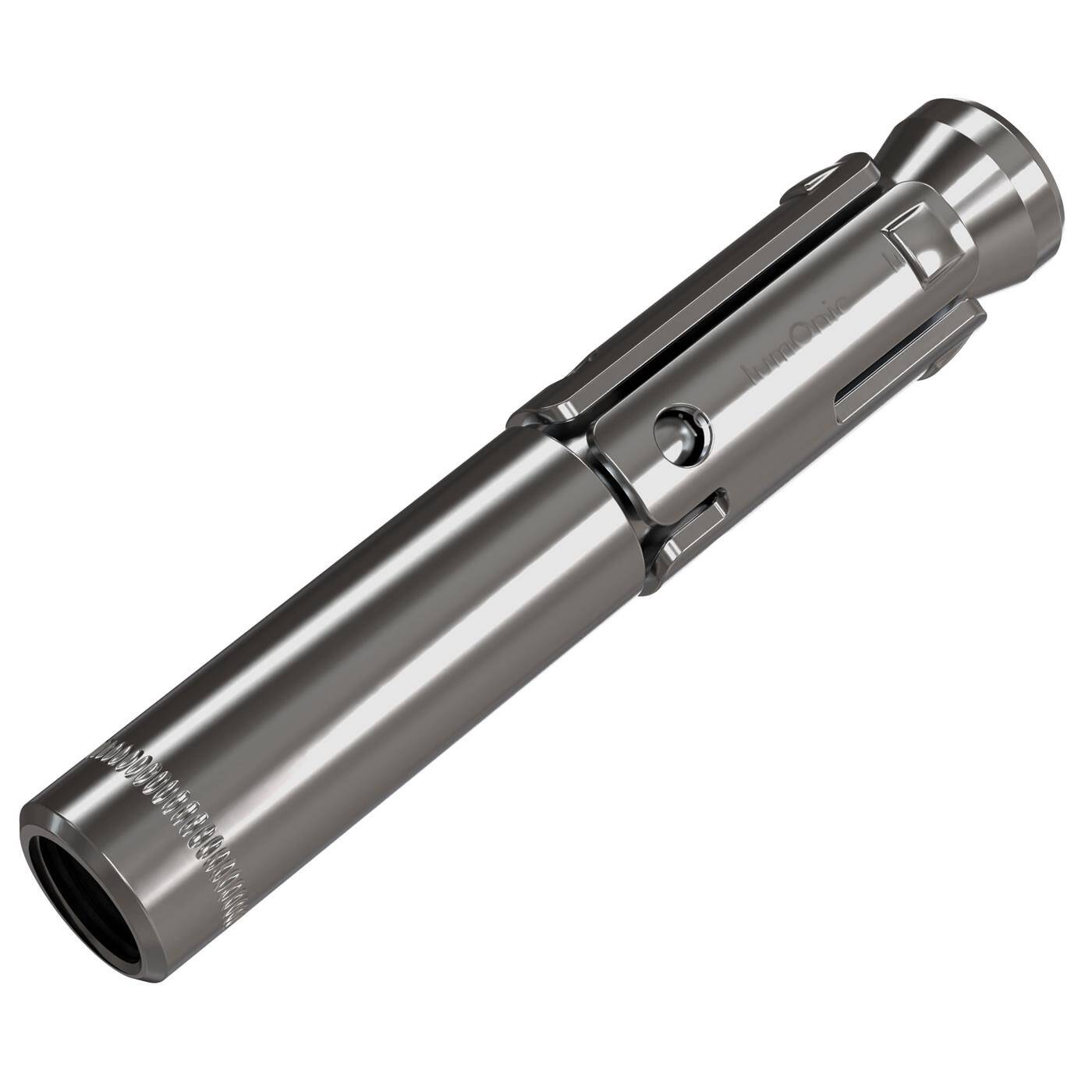

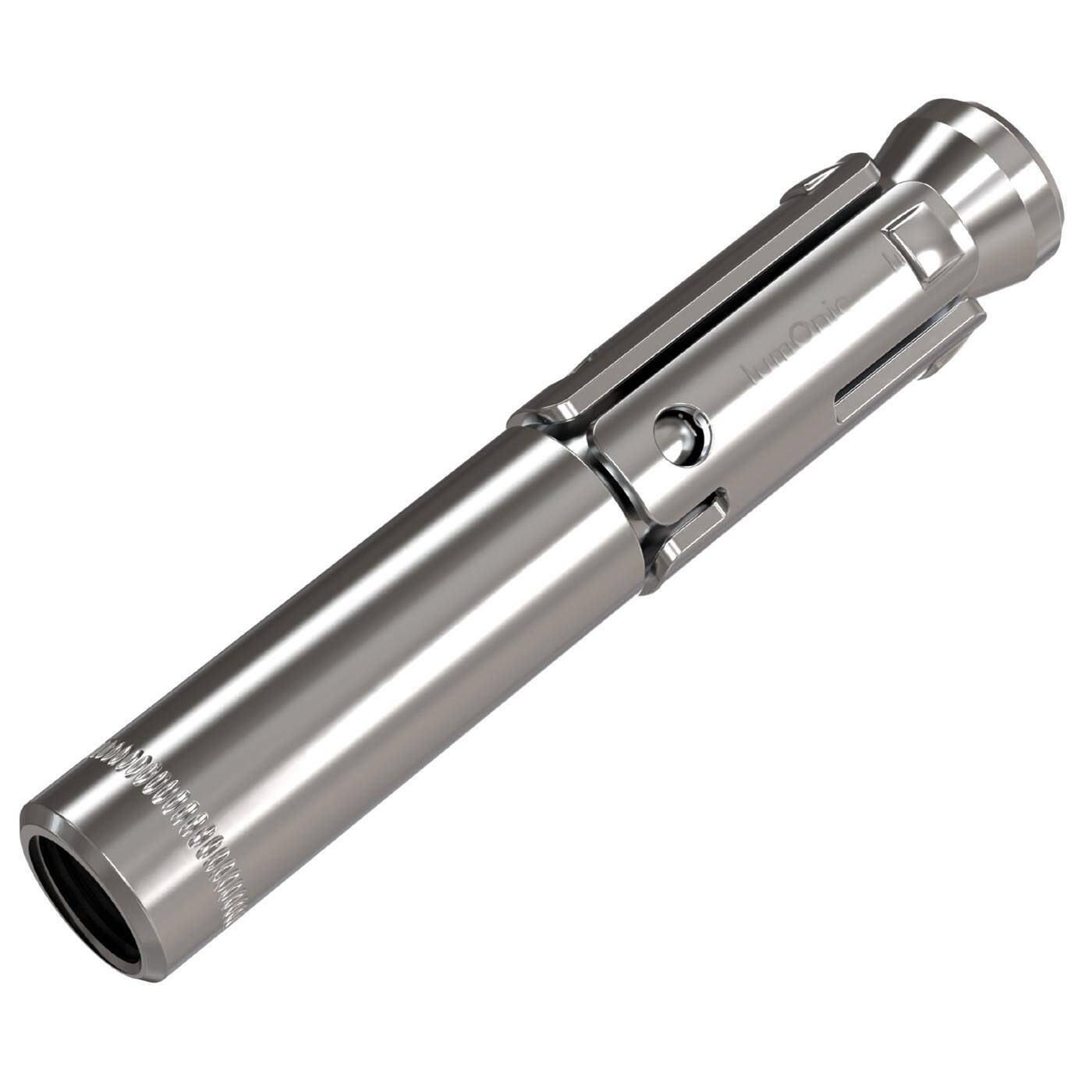

- Innengewindeanker M10

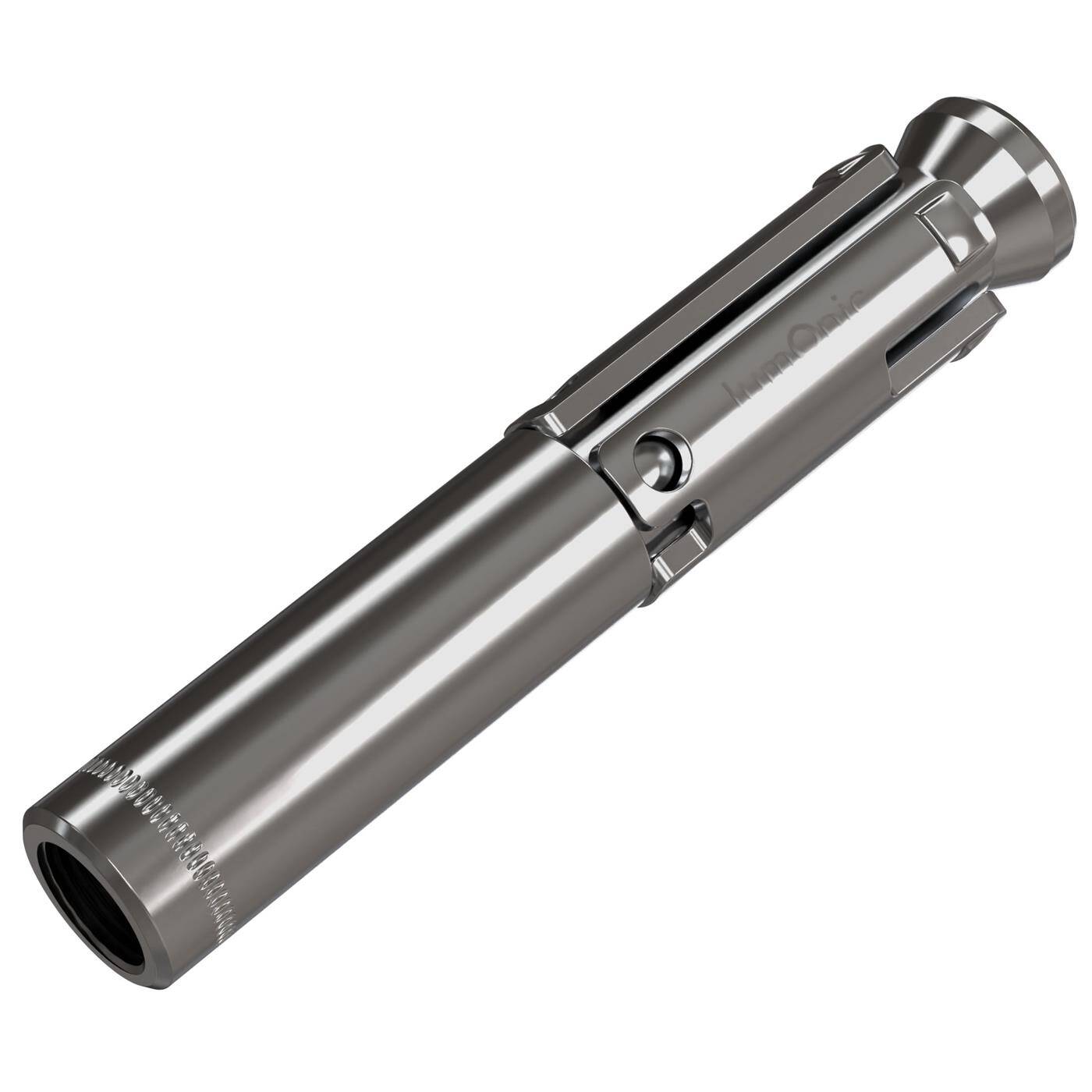

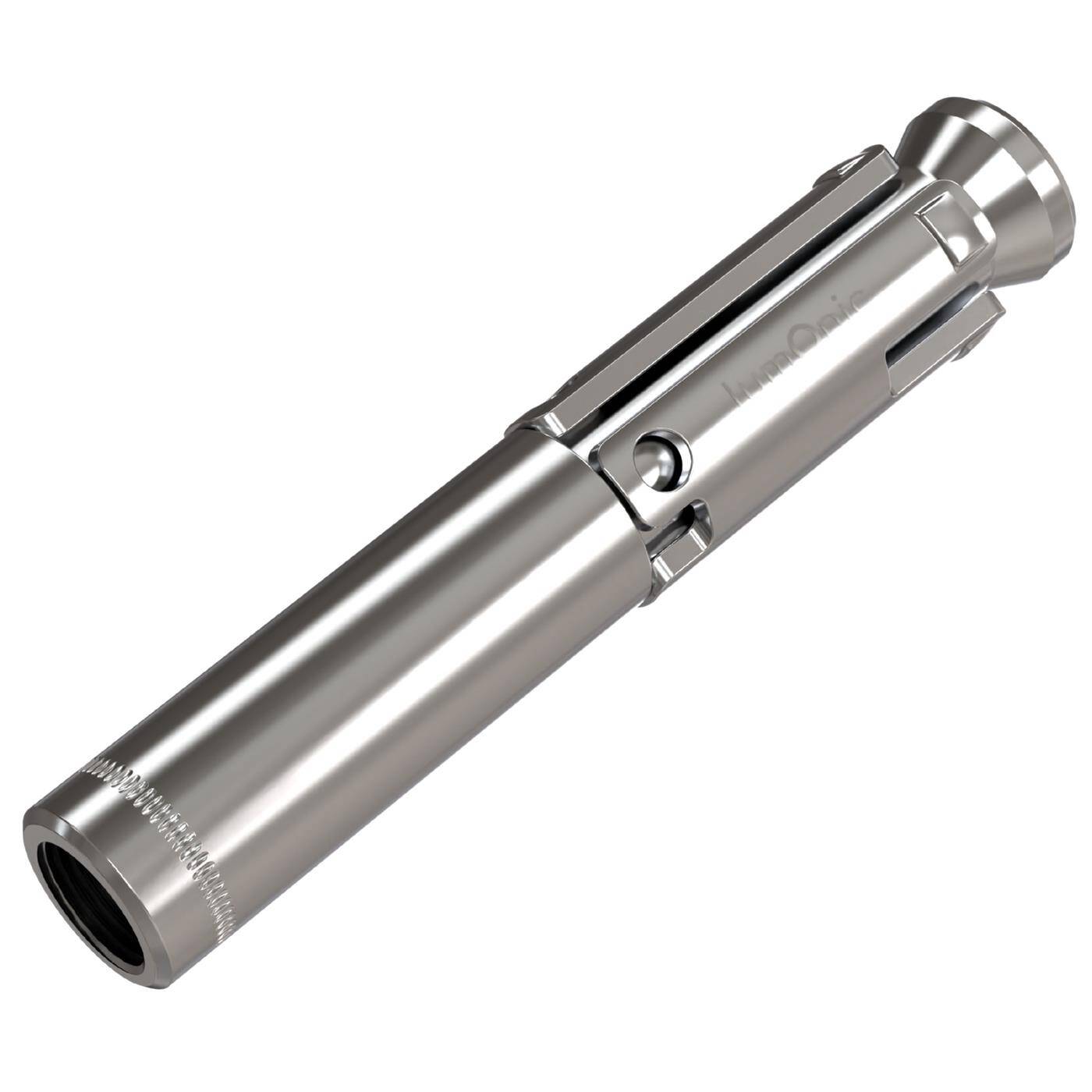

- Innengewindeanker M12
Technische Daten
| KDK-IG | M6 | M8 | M10 | M12 | |
| Bohrlochtiefe | [mm] | 65 | 70 | 90 | 110 |
| Bohrlochdurchmesser | [mm] | 8 | 10 | 12 | 16 |
| Empfohlene Last (Zugrichtung) | [kN] | 5 | 6,7 | 8,9 | 11,1 |
| Empfohlene Last (Querrichtung) | [kN] | 4,2 | 5,4 | 11,4 | 22,2 |
| min. Randabstand bei empfohlener Last | [Nm] | 110 | 120 | 160 | 200 |
| min. Achsabstand bei empfohlener Last | [mm] | 220 | 240 | 320 | 400 |
| min. Randabstand | [mm] | 60 | 100 | 150 | 110 |
| min. Achsabstand | [mm] | 50 | 55 | 100 | 90 |
Tragfähigkeit in Kilogramm in der Übersicht
| KDK (Bohrerdurchmesser) | M6 | M8 | M10 | M12 | |
| Empfohlene Last (Zugrichtung) | [kg] | 510 | 683 | 908 | 1.132 |
| Empfohlene Last (Querrichtung) | [kg] | 428 | 551 | 1.163 | 2.264 |
Innengewindeanker KDK-IG - Leistungsnachweise
Weitere Informationen Innengewindeanker KDK-IG erhalten Sie im Datenblatt und in den Produktbeschreibungen des jeweiligen Artikels von IT-Tronics und in der Produktbeschreibung sowie dem Produktkatalog des Herstellers.
Innengewindeanker KDK-IG - günstig kaufen - bei IT-Tronics!
Innengewindeanker kaufen zum günstigen Preis - online bei IT-Tronics! Innengewindeanker KDK-IG ✓ Kraftkontrolliert spreizender Dübel ✓ Metalldübel zur Verankerung im Beton ✓. Sie haben Fragen? Das Team von IT-Tronics steht Ihnen gerne unter der Telefonnummer 09099 - 9988010 oder per E-Mail zur Verfügung.
Dank unseres großen Lagerbestandes sind die Innengewindeanker sofort verfügbar. Die Lieferung erfolgt innerhalb von 1-3 Tagen nach Bestelleingang. Bestellen Sie jetzt bei IT-Tronics - Ihrem Online Shop für Metallwaren in bester Qualität!
