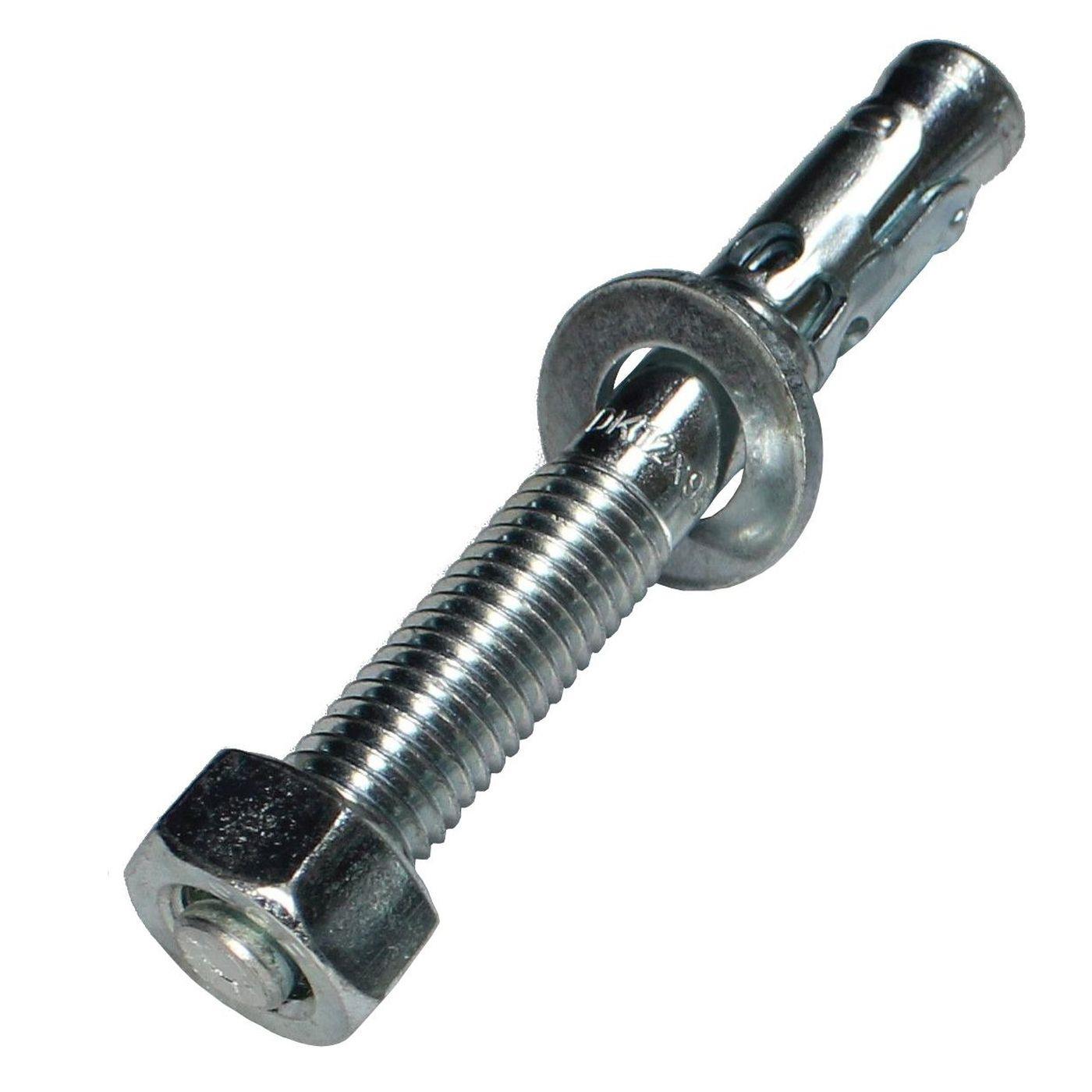

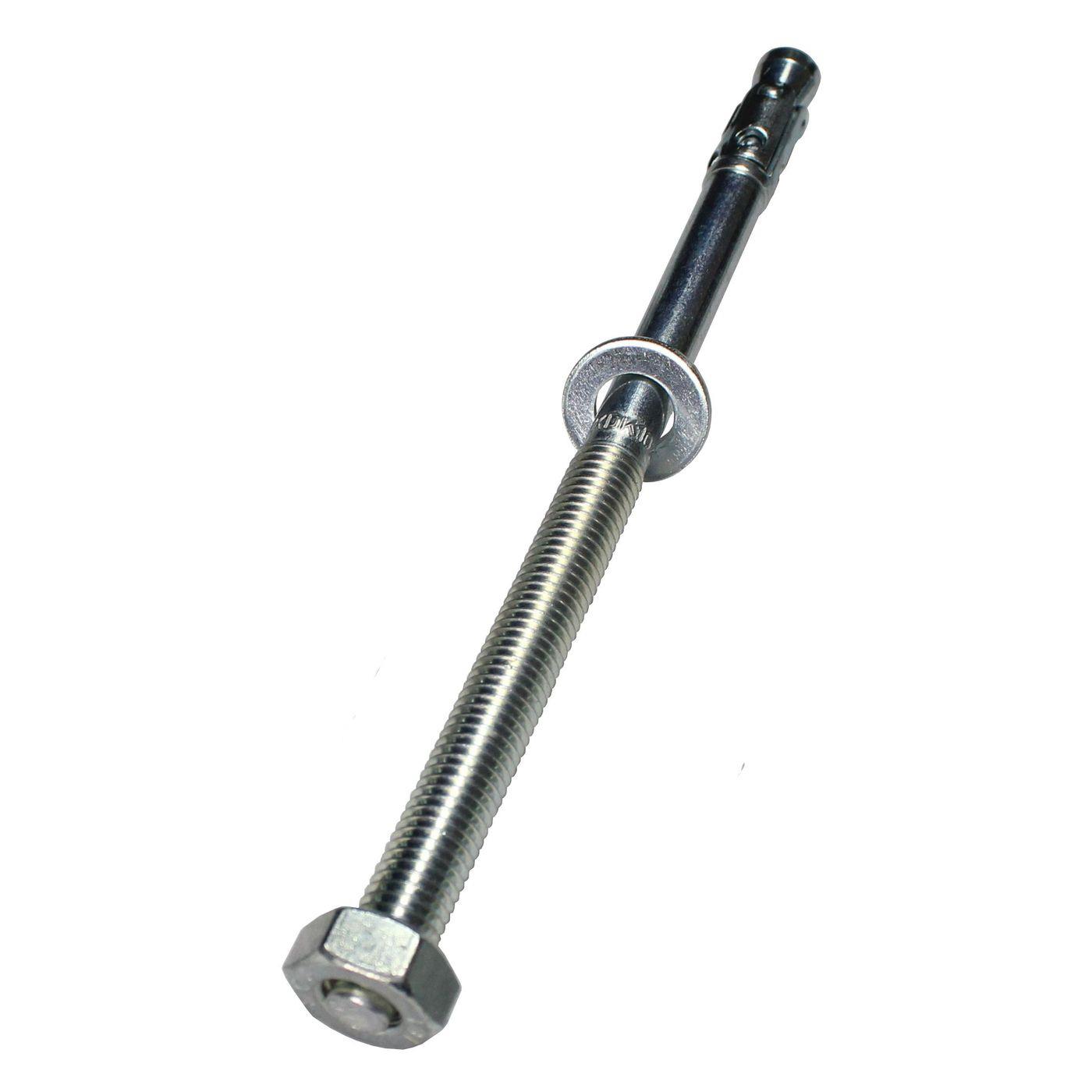

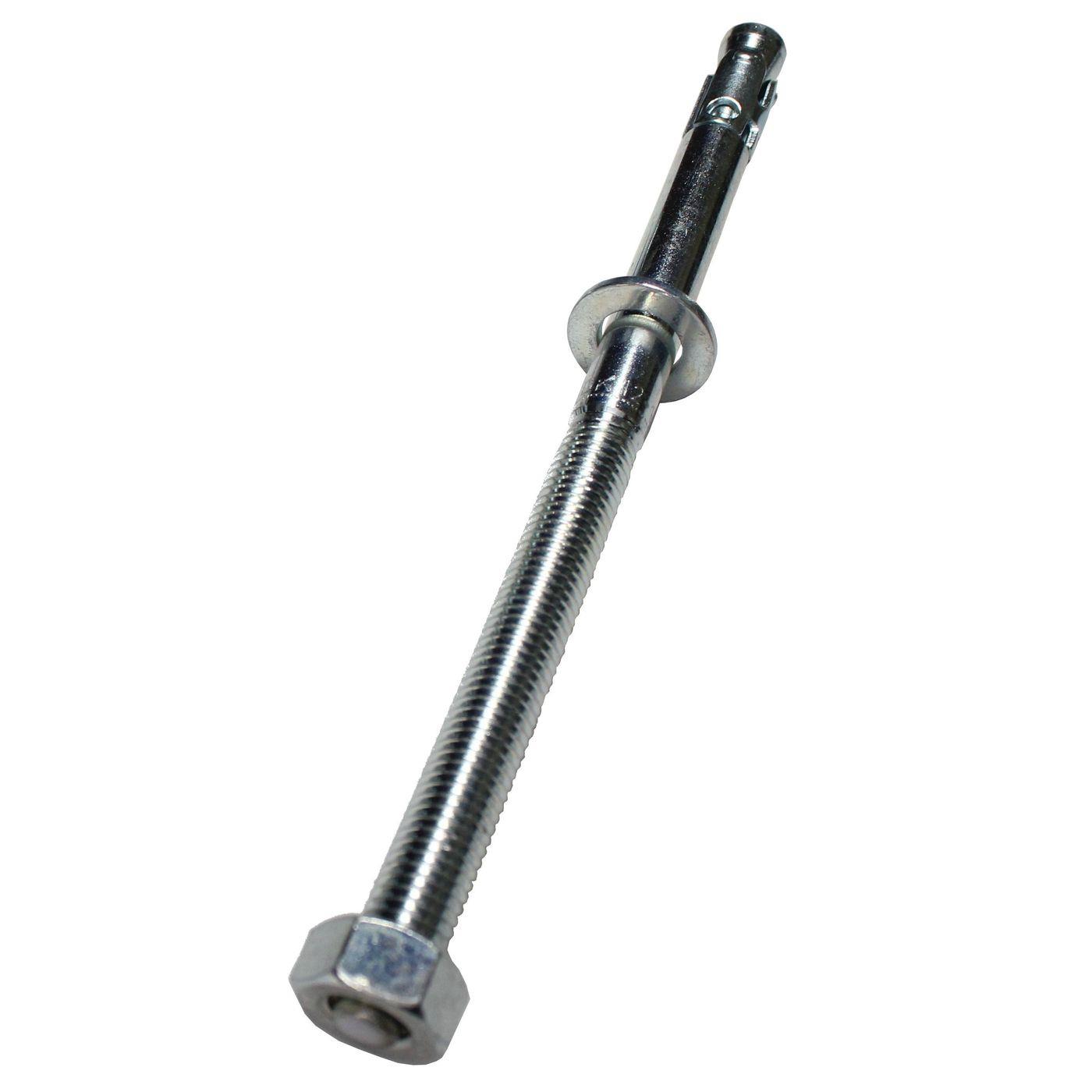

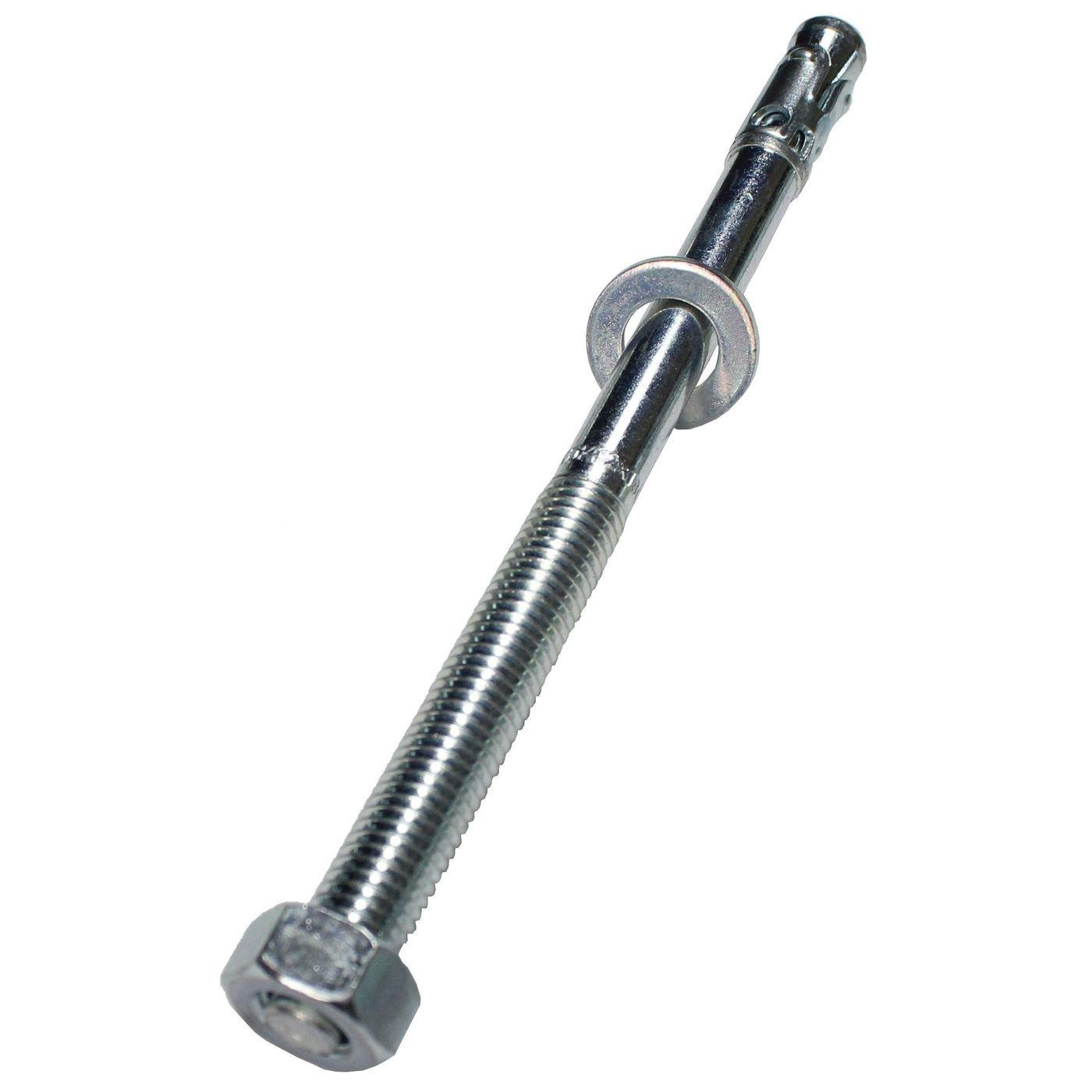

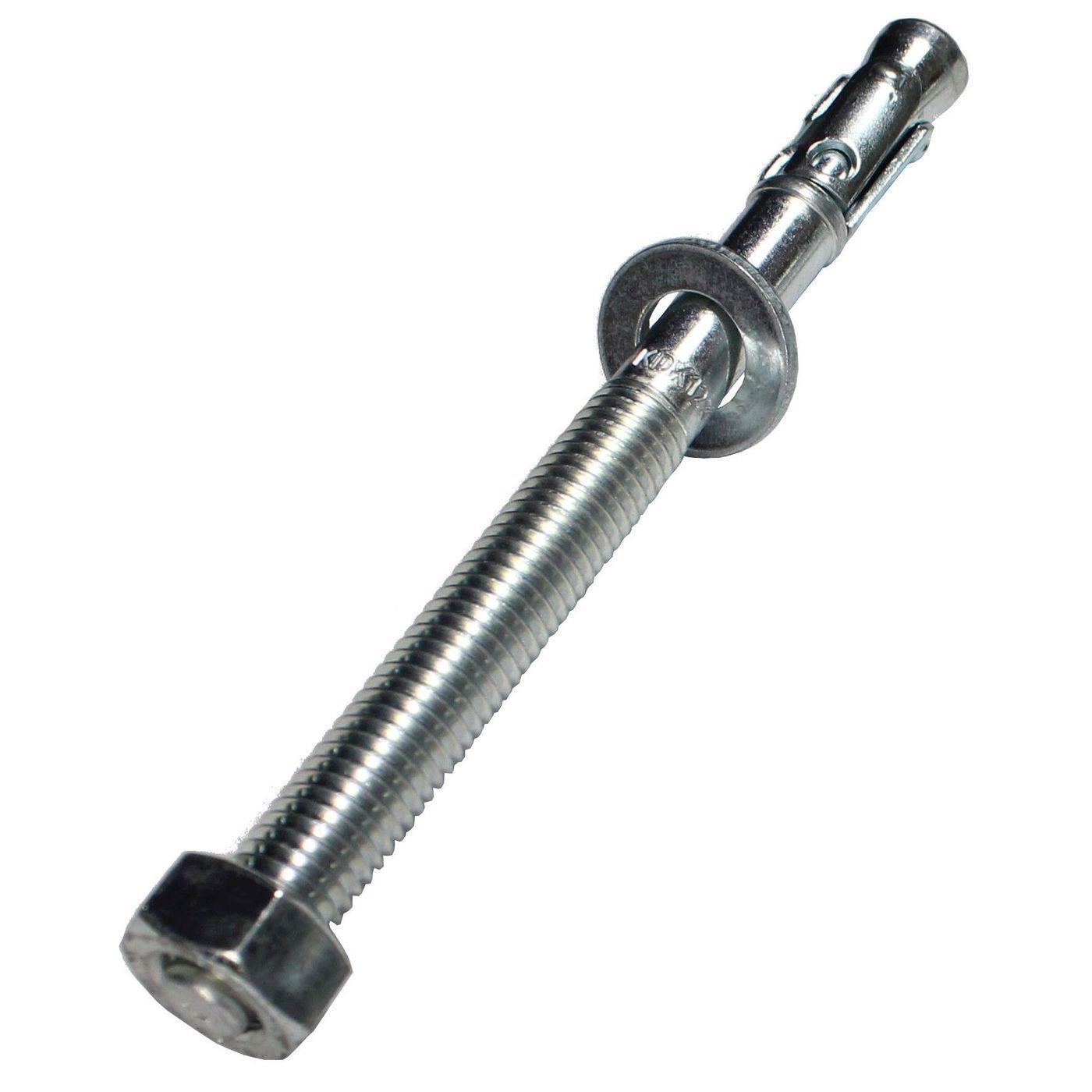

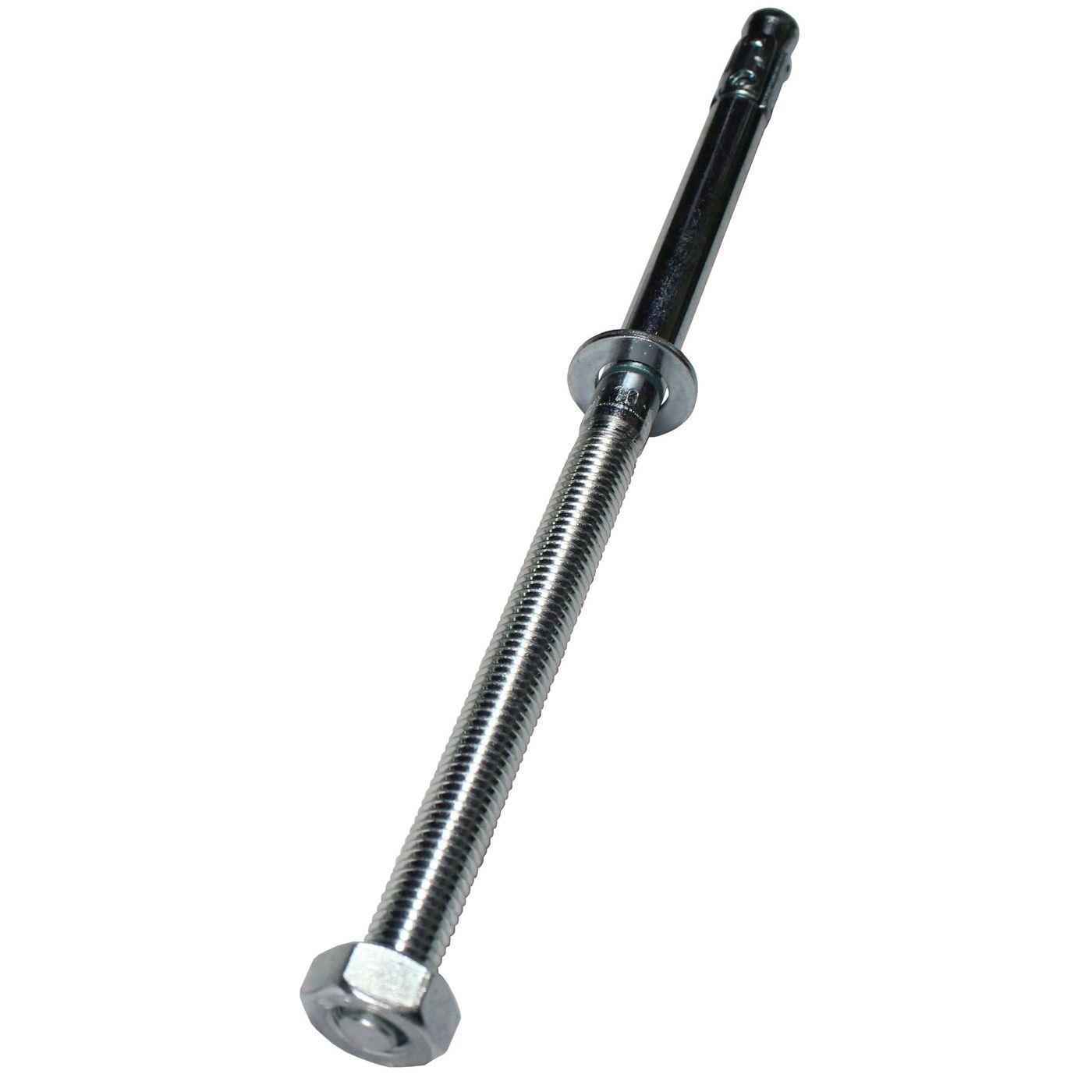

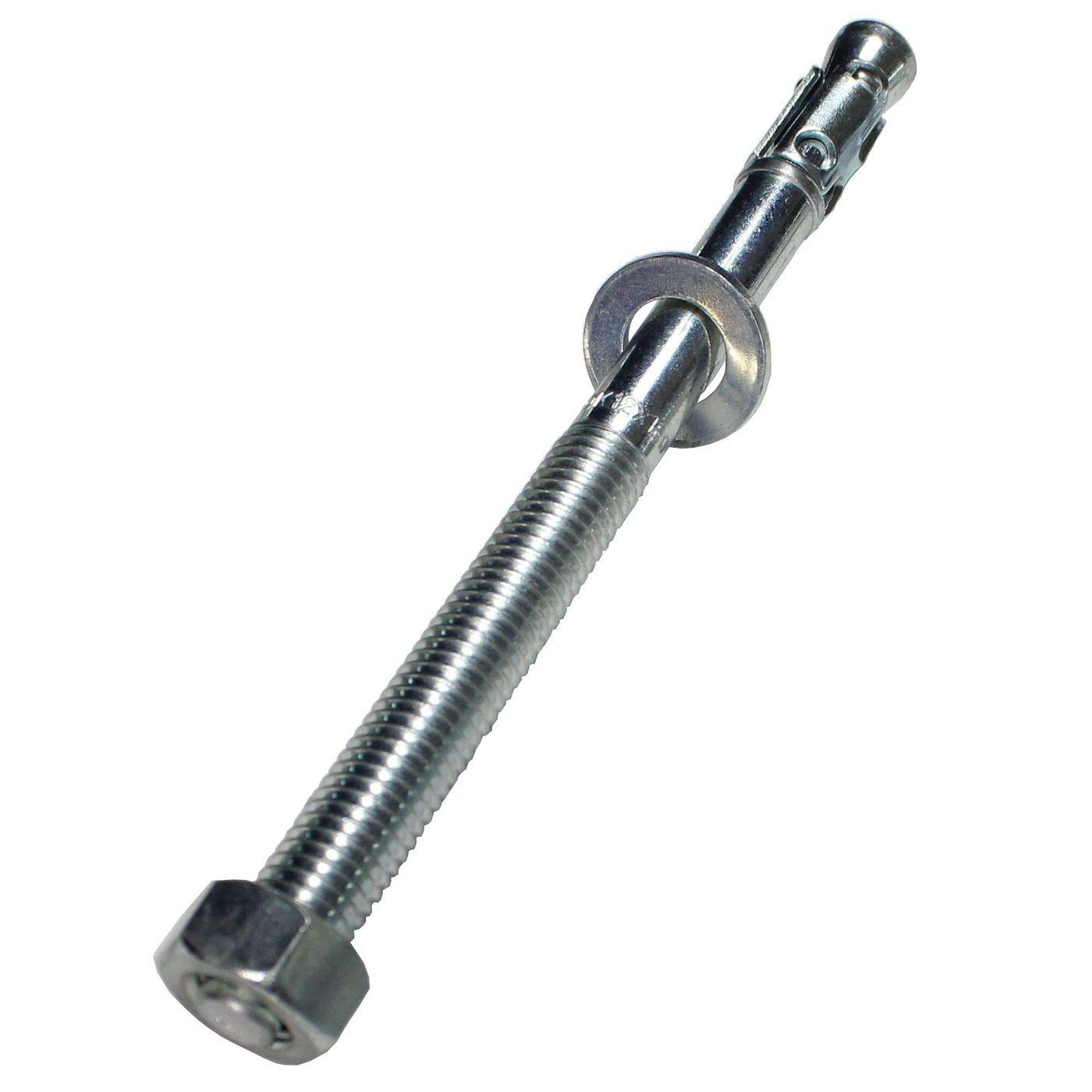

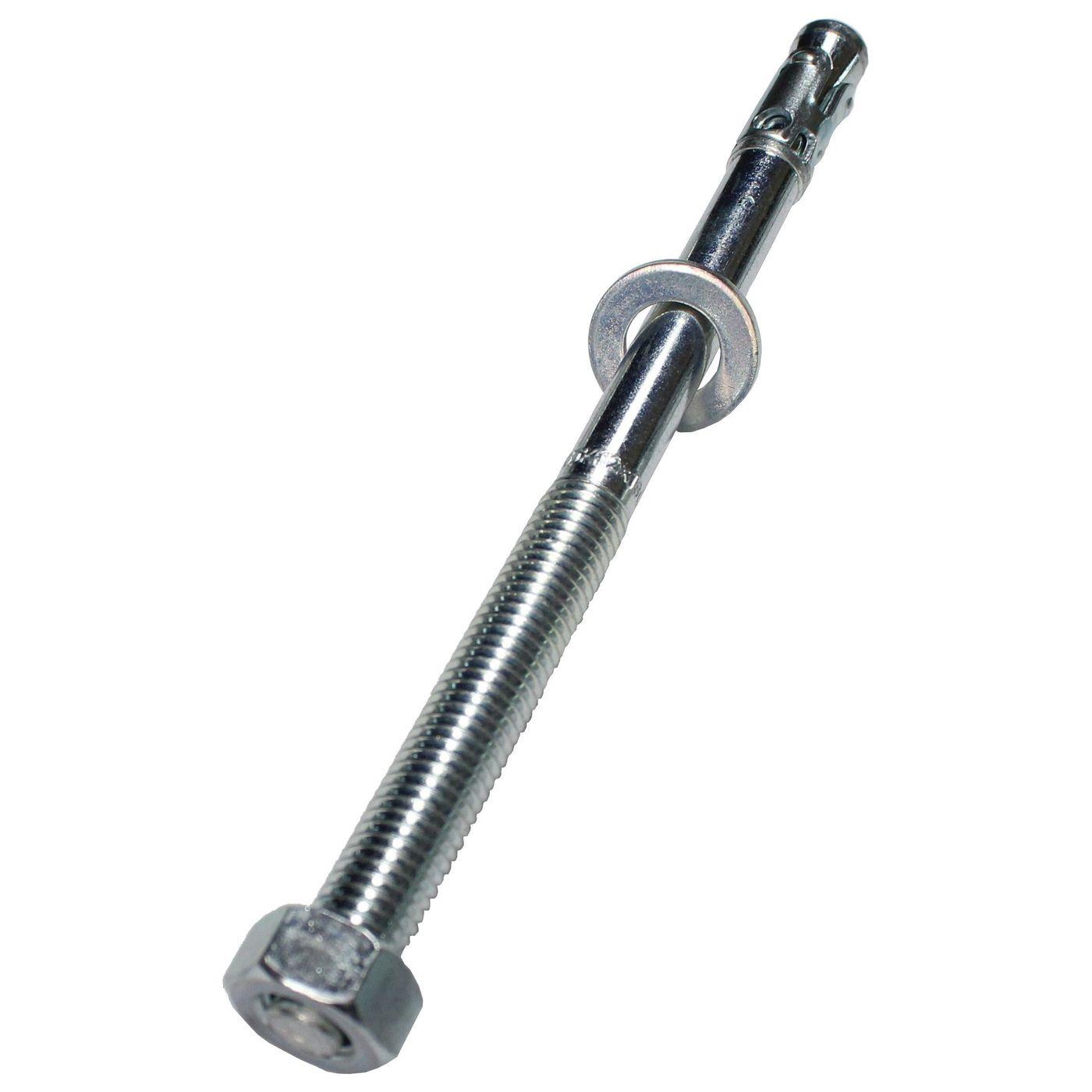

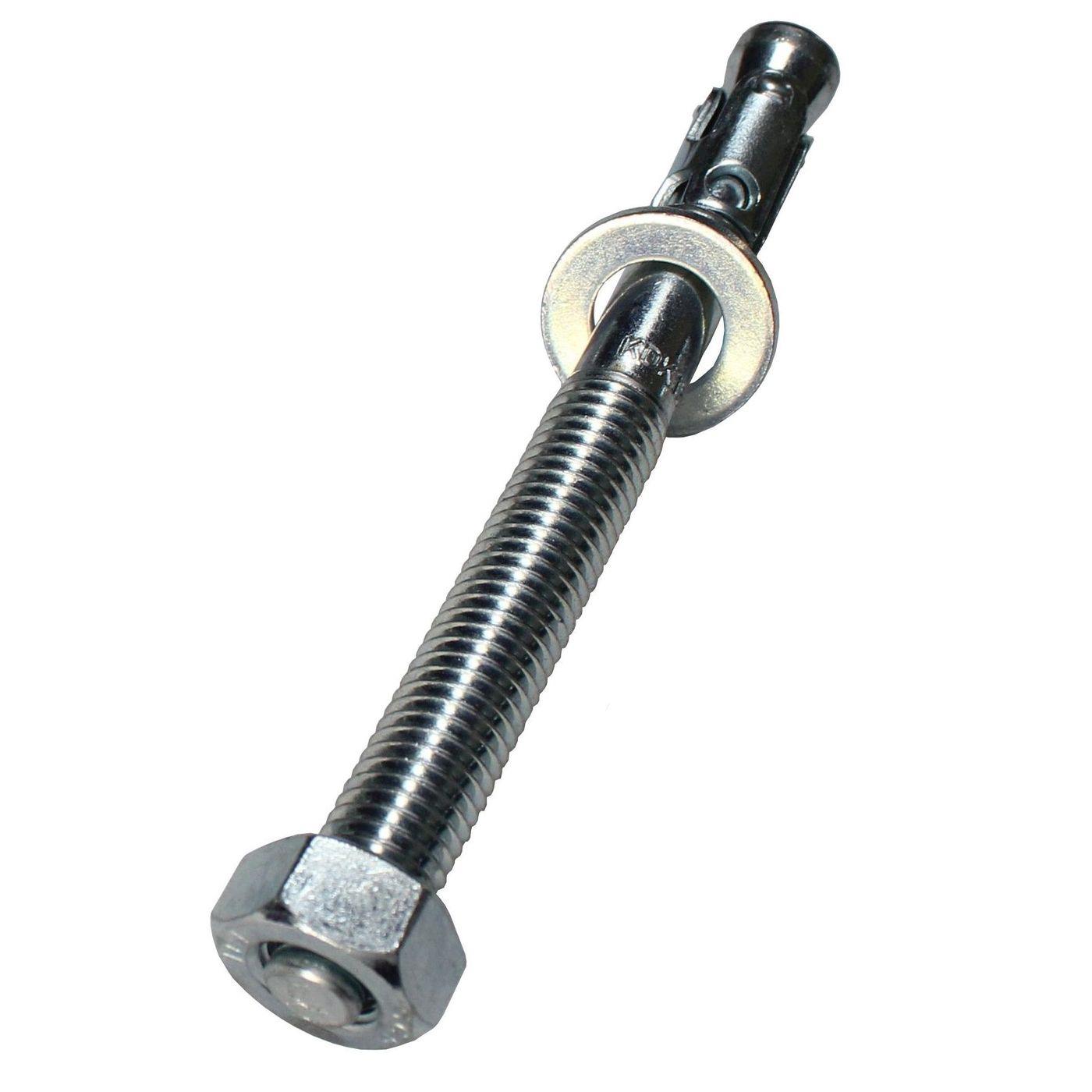

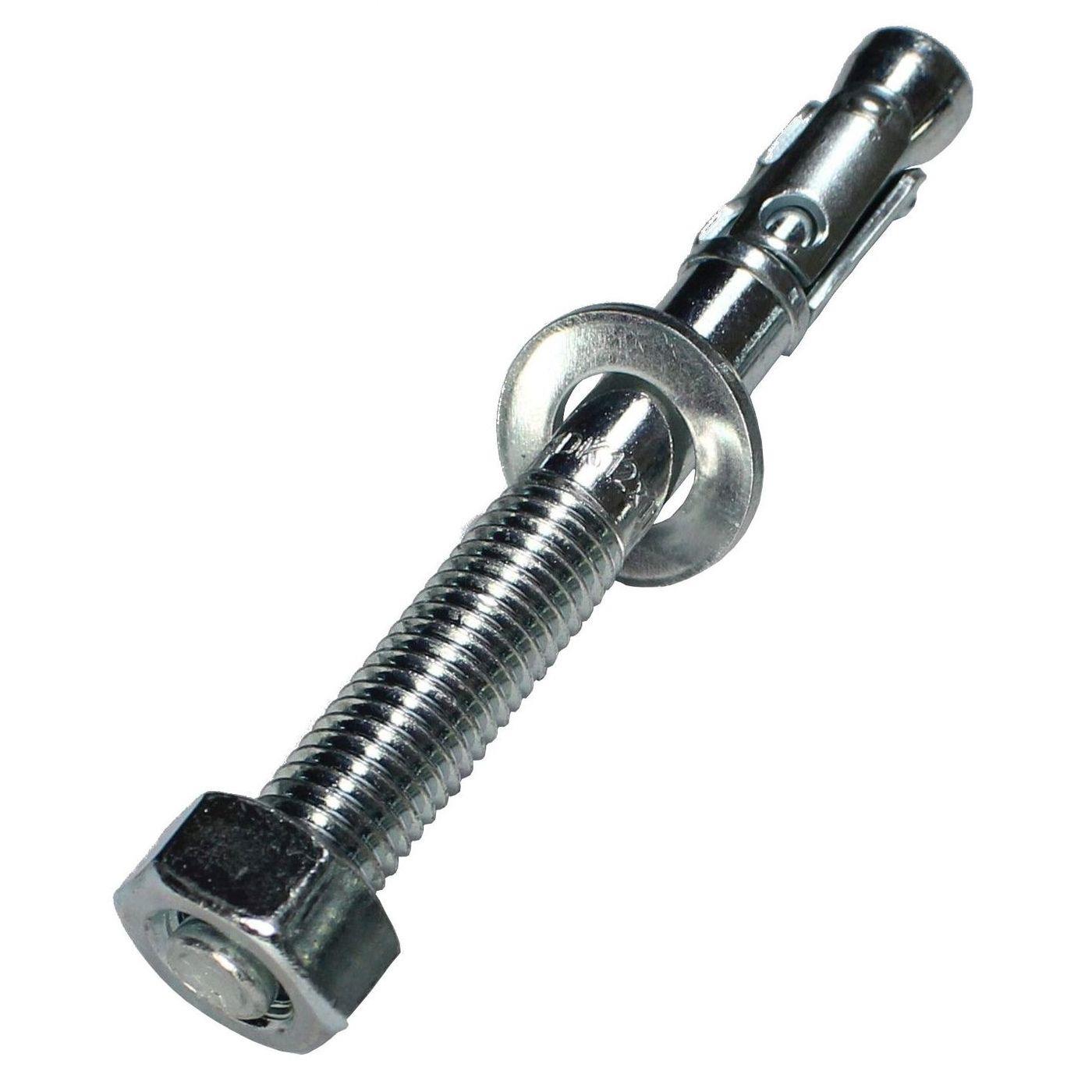

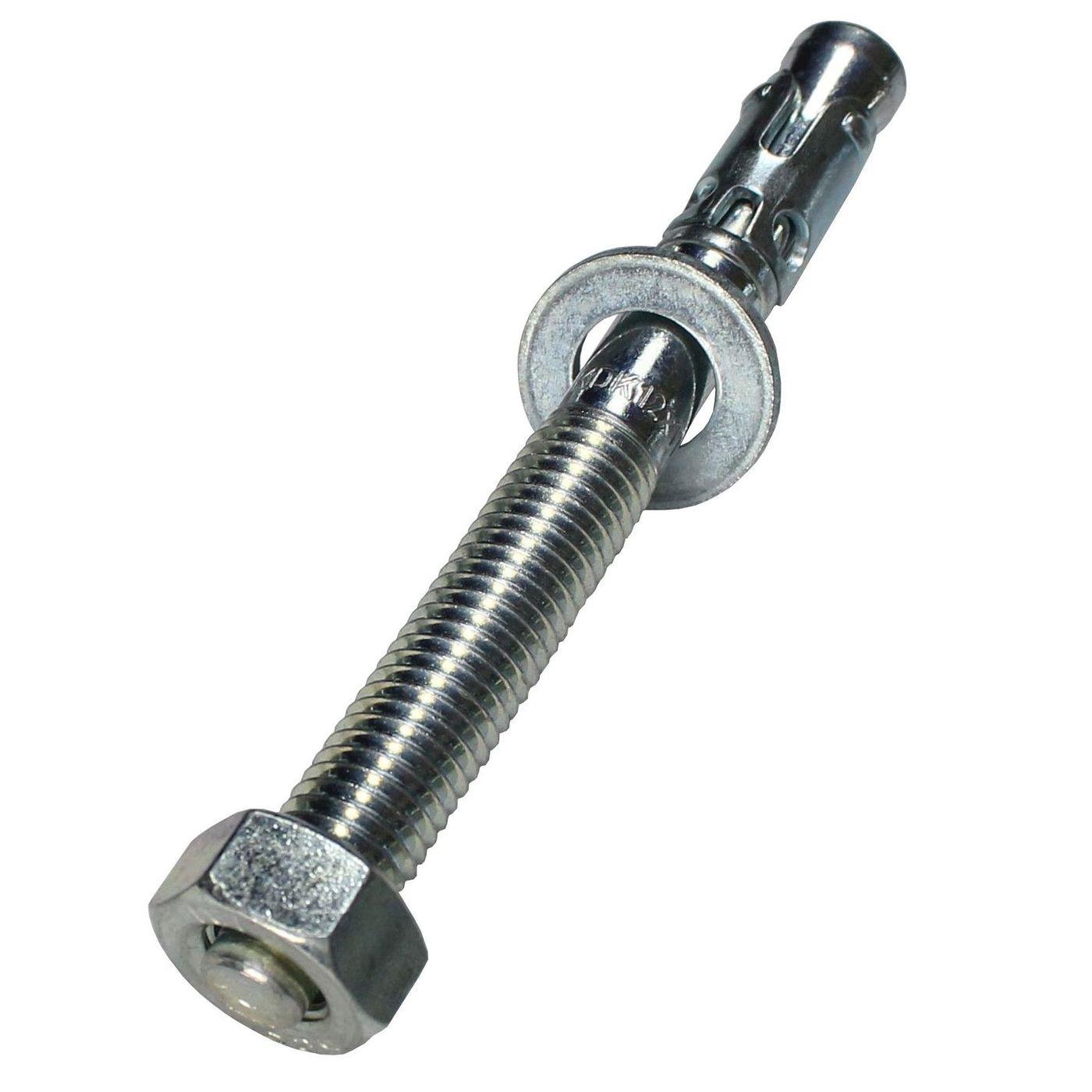

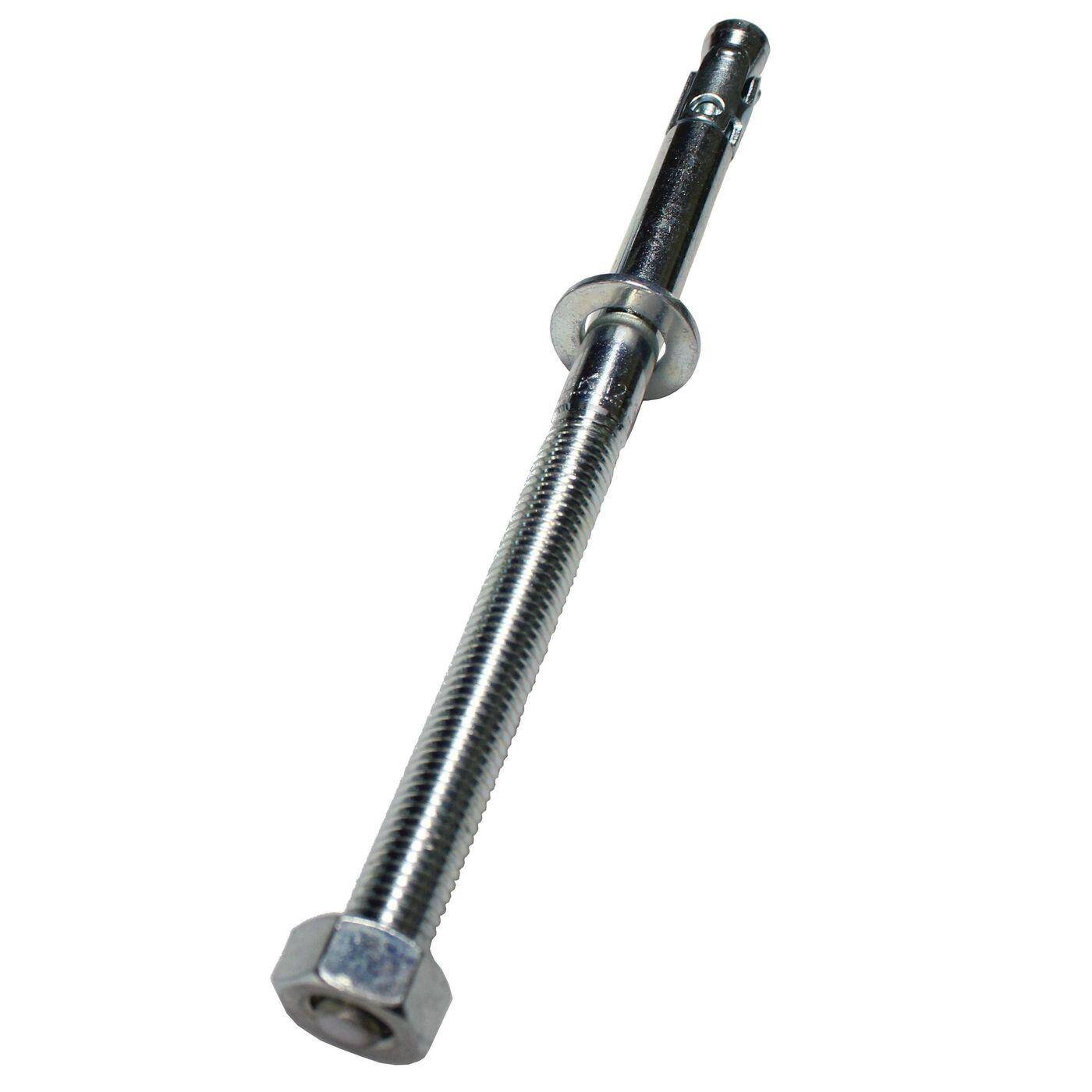

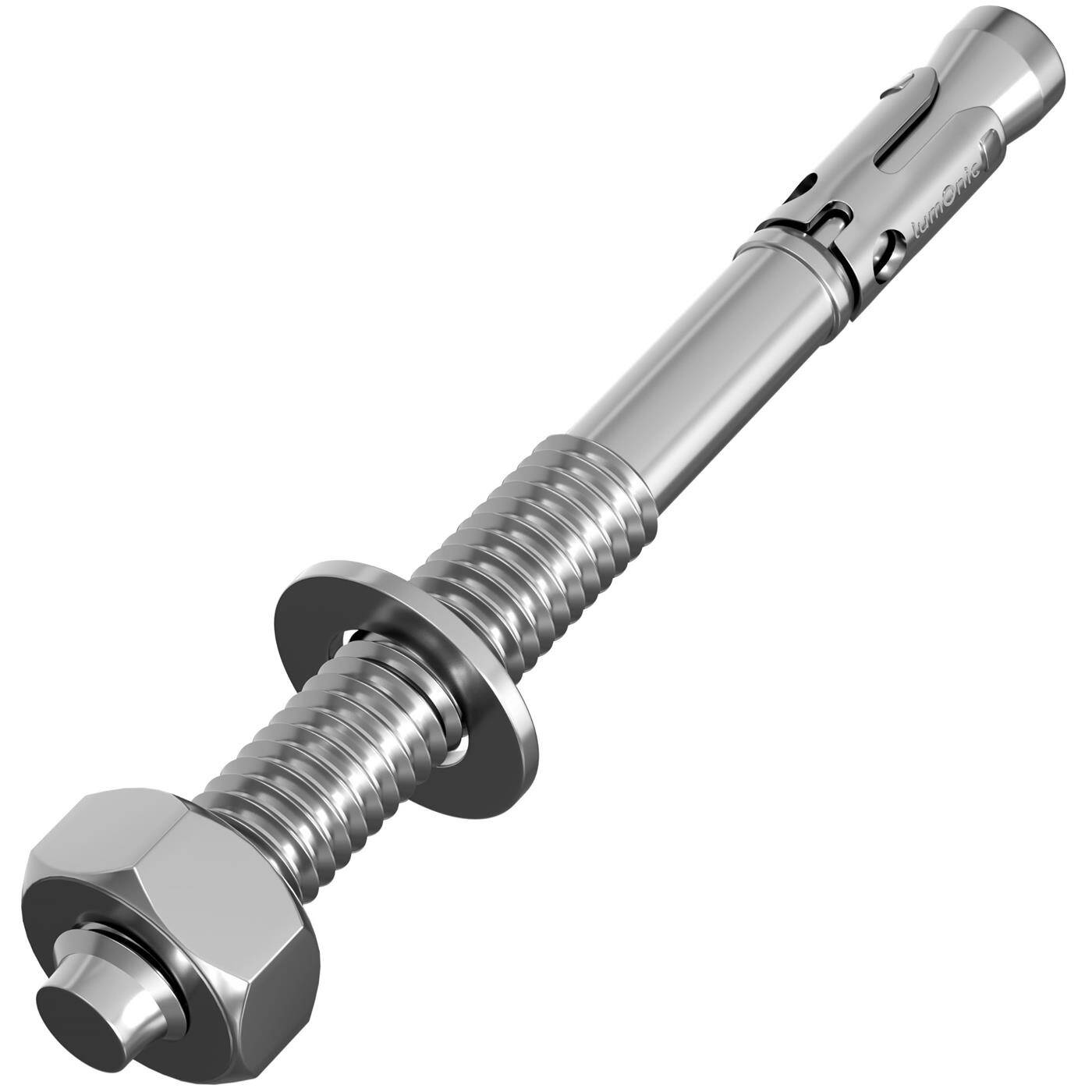

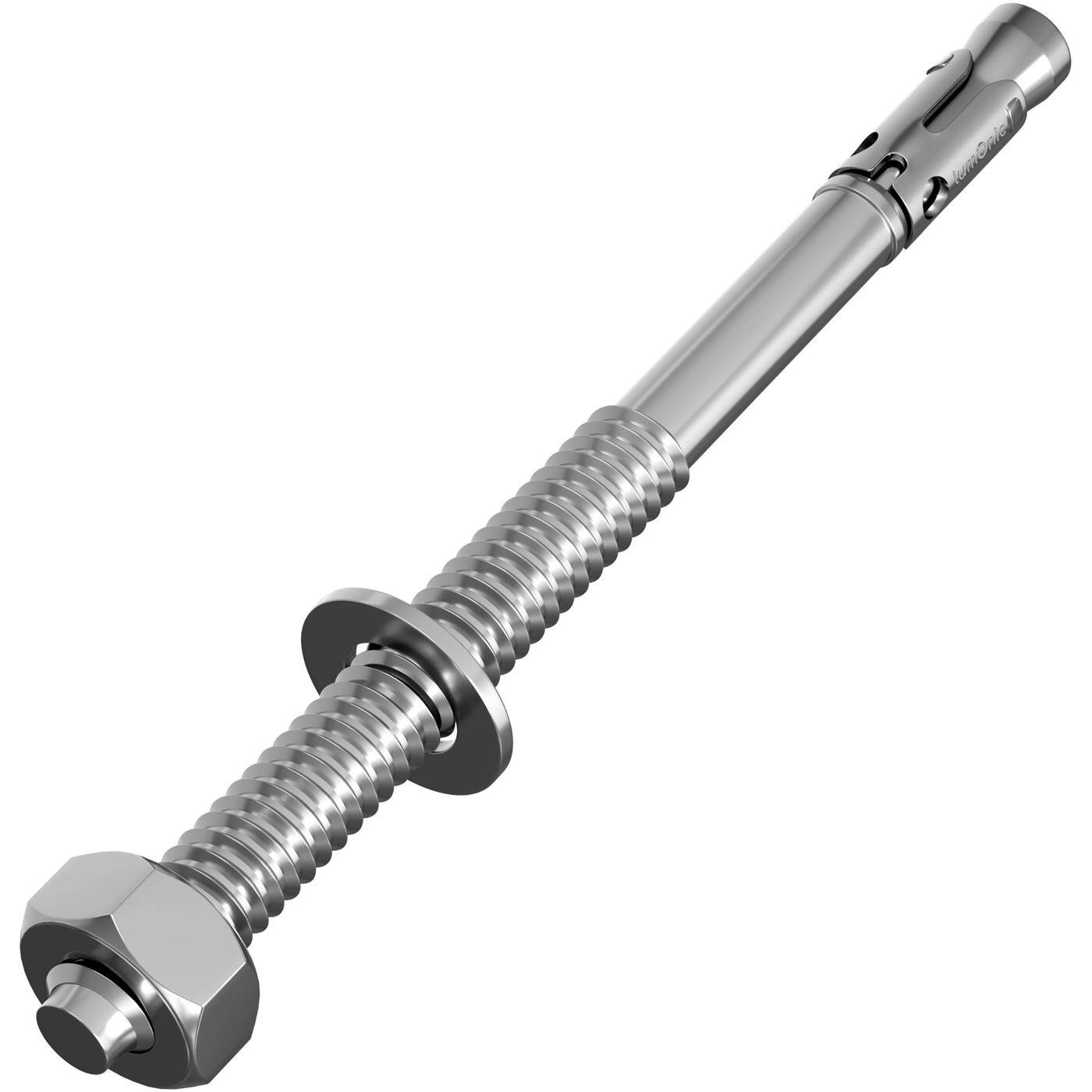

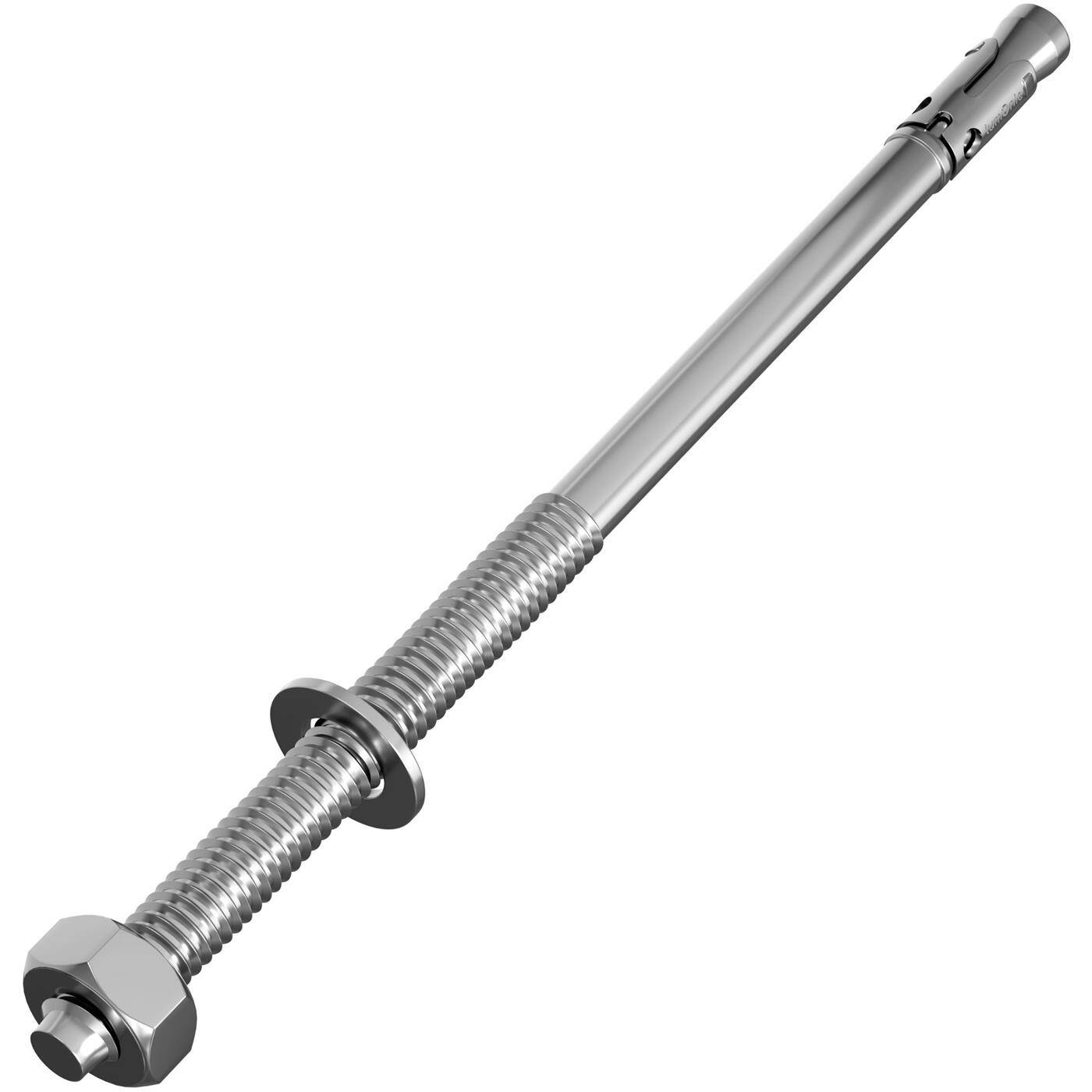

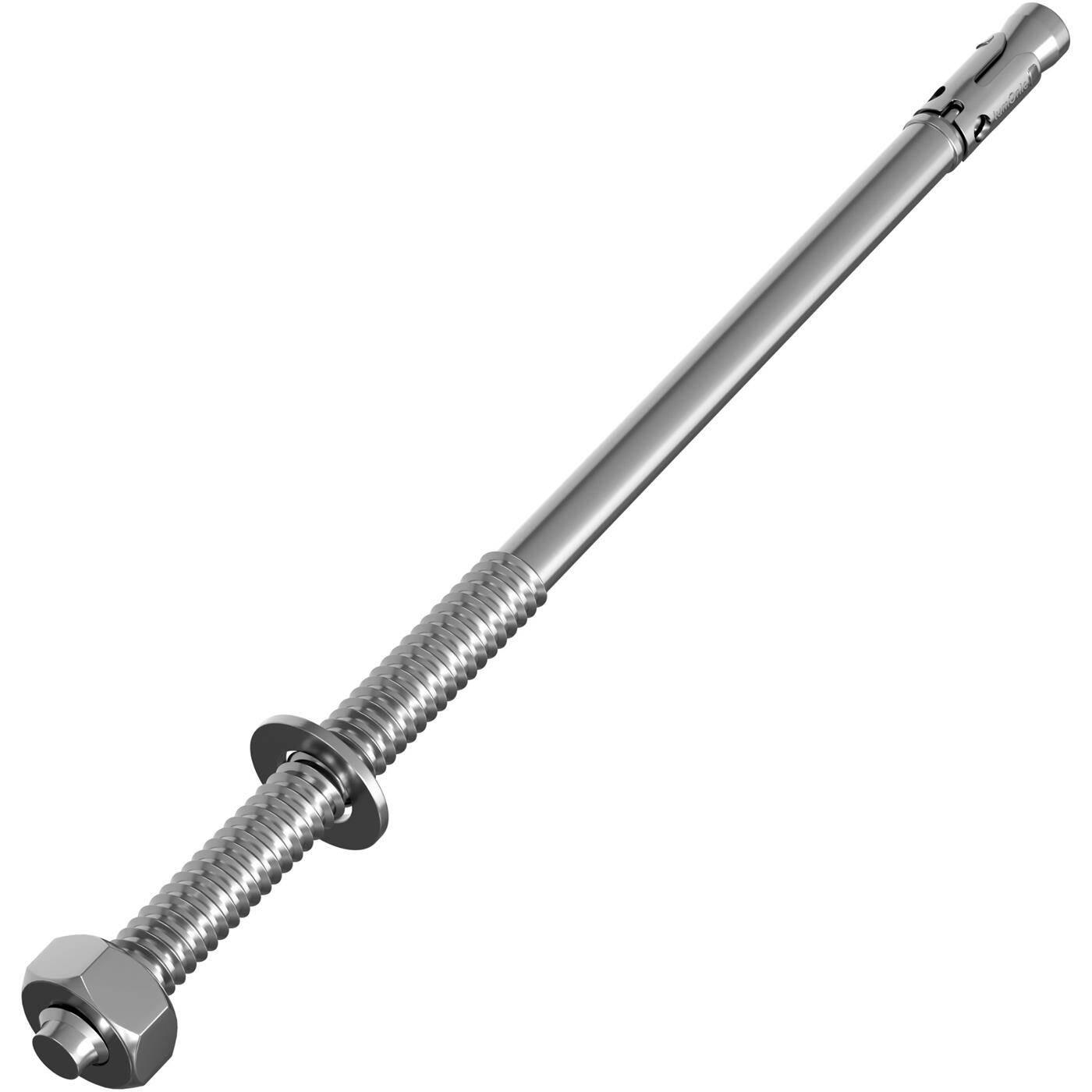

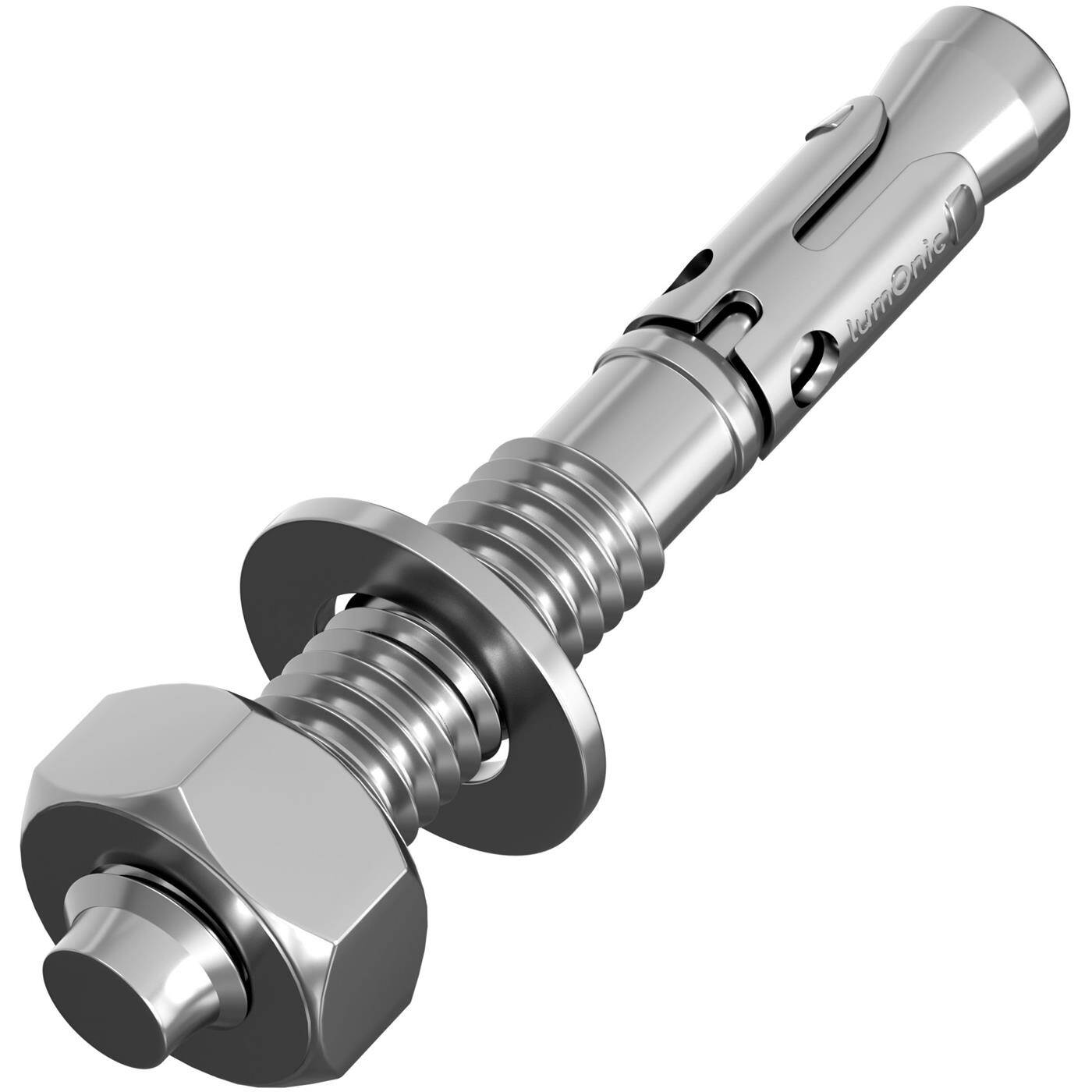

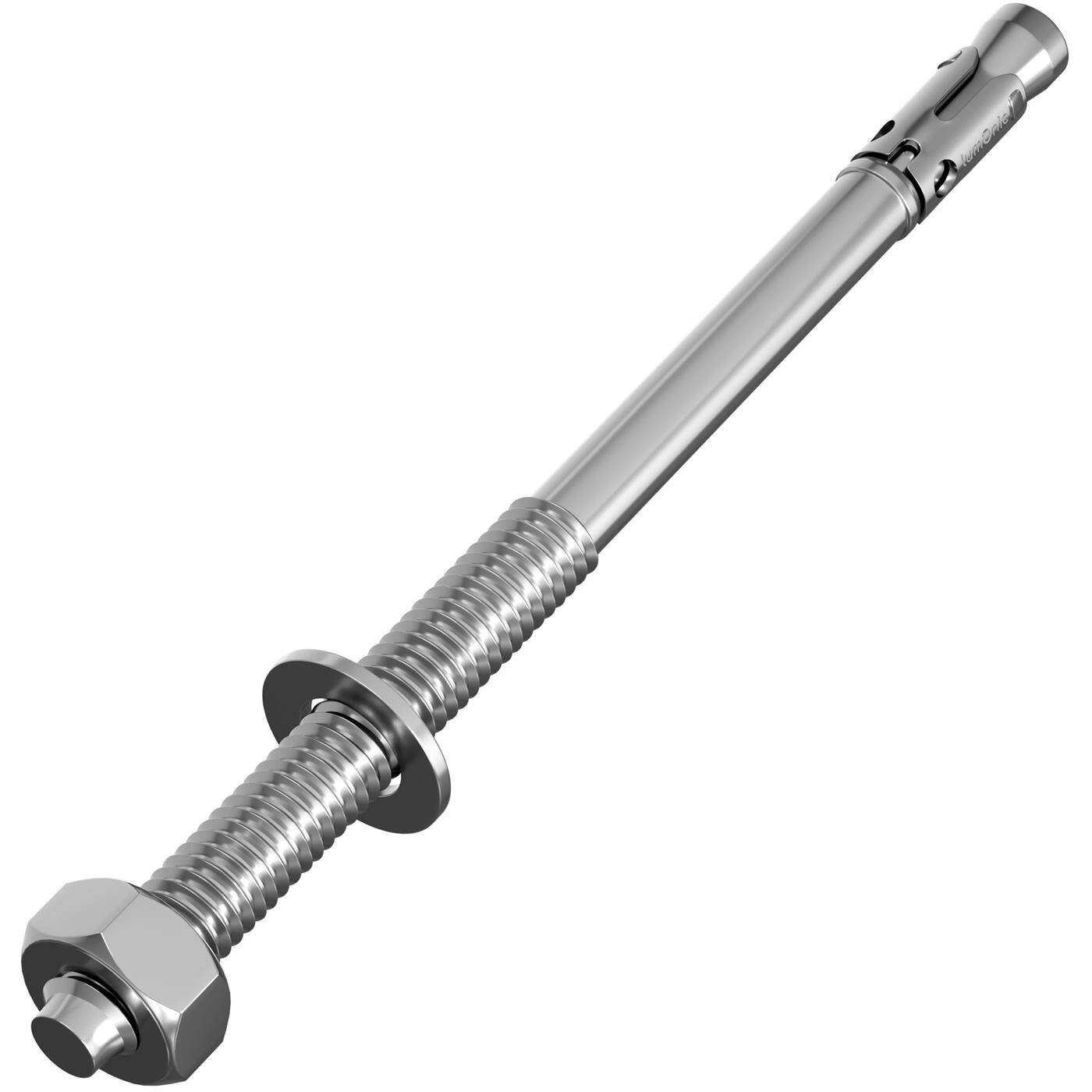

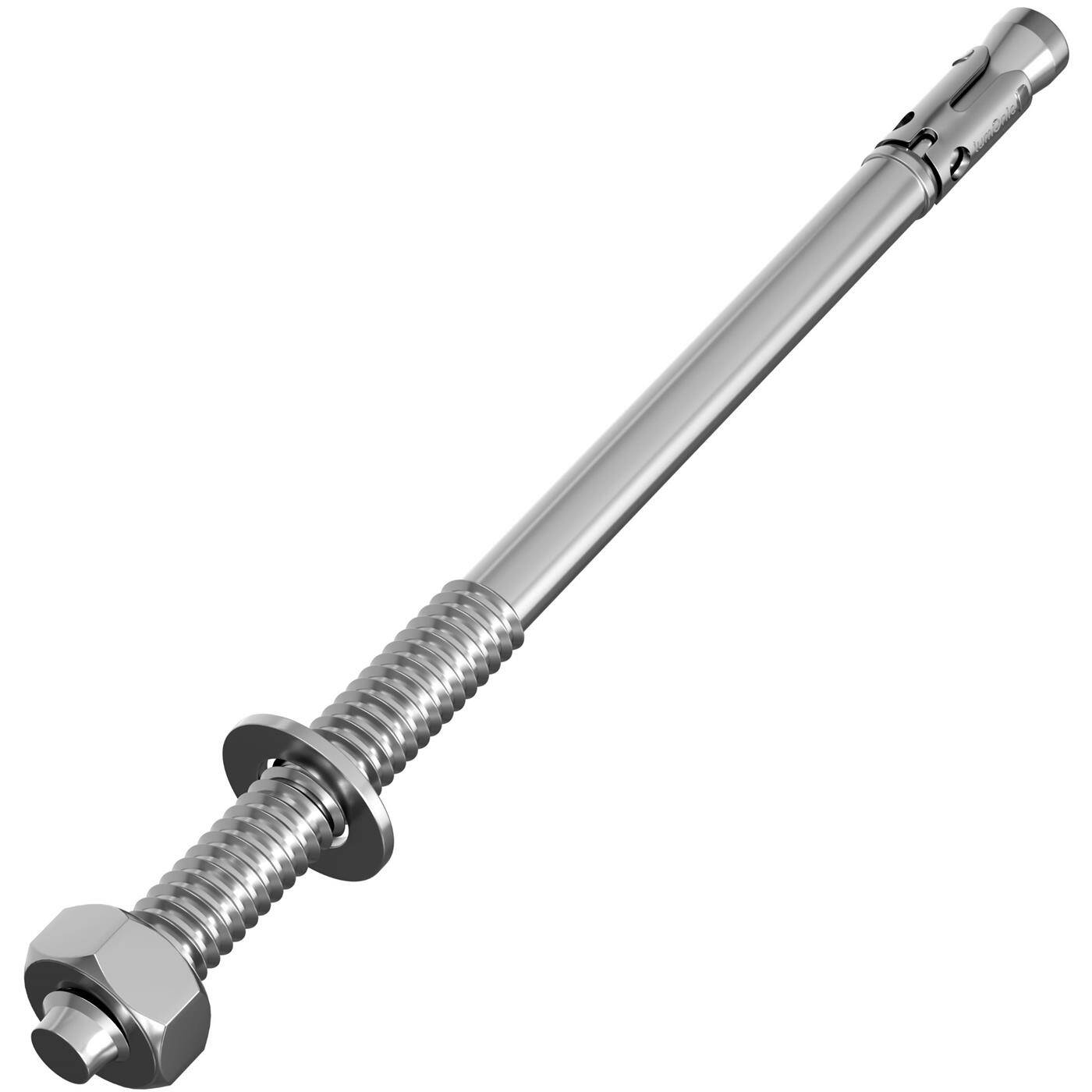

Schwerlastanker KDK - Keilanker aus verzinktem Stahl
Die Schwerlastanker aus verzinktem Stahl ( galvanisch- oder feuerverzinkt ) ist größten Befestigungsaufgaben in gerissenen und ungerissenem Beton gewachsen und eignet sich für die Montage in Boden, Wand und Decke.
- Anwendung des Schwerlastankers KDK
- Vorteile des Schwerlastankers KDK
- Montage des Schwerlastankers KDK
- Schwerlastanker KDK - Dübelgrößen
- Tragfähigkeit in Kilogramm in der Übersicht
- Schwerlastanker KDK - Leistungsnachweise
Der Schwerlastanker, auch als Keilanker ✓ Bolzenanker ✓ Stahlanker ✓ Metalldübel ✓ Blitzdübel und Schwerlastdübel ✓ bezeichnet, ist ideal für die Durchsteckmontage. Der kraftkontrolliert spreizende Dübel zeichnet sich aufgrund dessen durch einen geringen Aufwand bei der Bohrlocherstellung aus.
Das Bohrloch kann in einem Arbeitsschritt direkt in Anbauteil und Befestigungsuntergrund erstellt werden.
Anwendung des Schwerlastankers KDK
Der Keilanker ist eine zuverlässige Lösung zur Schwerlastbefestigung für verschiedene Anwendungen wie Winkelprofile, Schienen, Konsolen, Holzbalken und Fassaden-Unterkonstruktionen. Schwerlastdübel aus verzinktem Stahl sind laut der ETA ( European Organisation for Technical Approvals ) der DIBt speziell für die Anwendung in trockenen Innenräumen zugelassen. Die Metalldübel eignen sich zur Verankerung schwerer Lasten in Beton. Die Montage in Lochziegel oder weichem Stein/Gasbeton ist nicht empfohlen.
Vorteile des Schwerlastankers KDK
- ideal zur Durchsteckmontage
- geringer Aufwand beim Bohren
- einfache Montage
- hohe Tragfähigkeit
- verzinkter Stahl - für die Montage im Innenraum
Montage des Schwerlastankers KDK
Beim Einschlagen des Schwerlastankers liegt der Spreizclip durch Eigenspannung an der Wandung des Bohrlochs an. Wenn die Mutter angezogen wird, zieht sich der Konus in den Spreizclip hinein, spreizt diesen und drückt ihn fest gegen das Baumaterial. Fertig ist die Montage!
Montageanleitung in 4 einfachen Schritten:
- Bohrloch laut Montagedaten erstellen
- Bohrloch reinigen
- Schwerlastanker durch Anbauteil durchstecken und einschlagen
- Mutter mit vorgegebenem Drehmoment laut Montagedaten festziehen.
Schwerlastanker KDK - Dübelgrößen

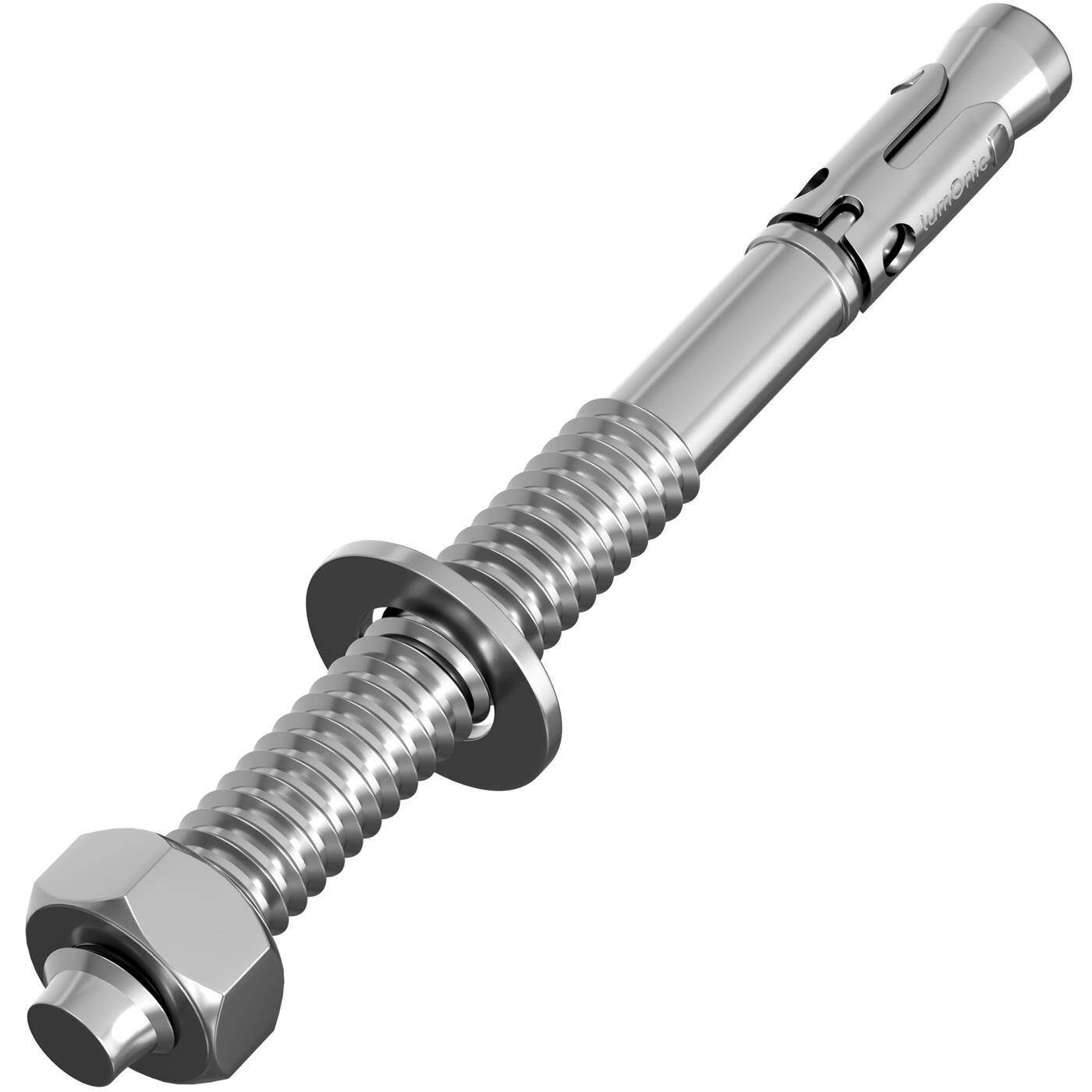

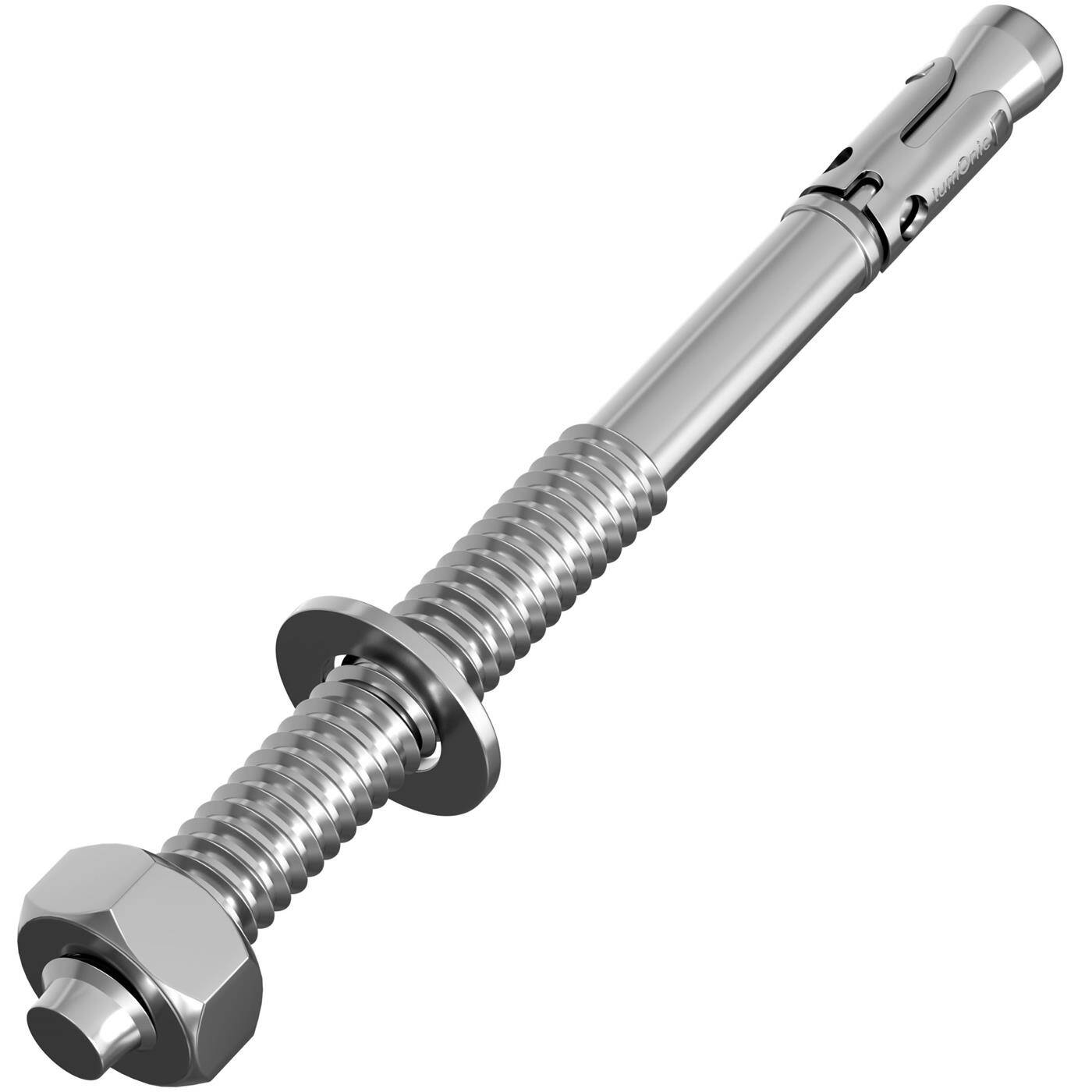

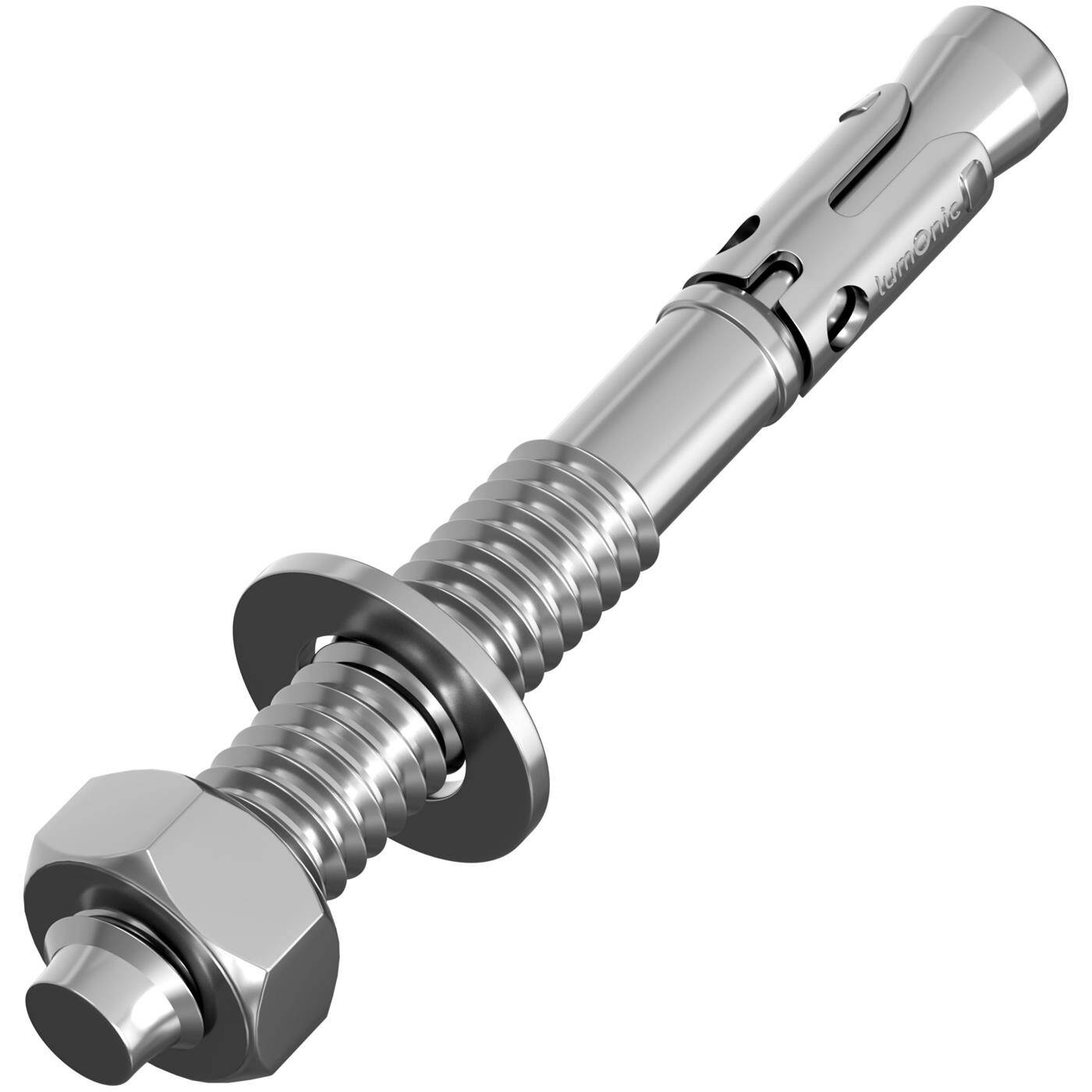

- Schwerlastanker M8
- Schwerlastanker M10

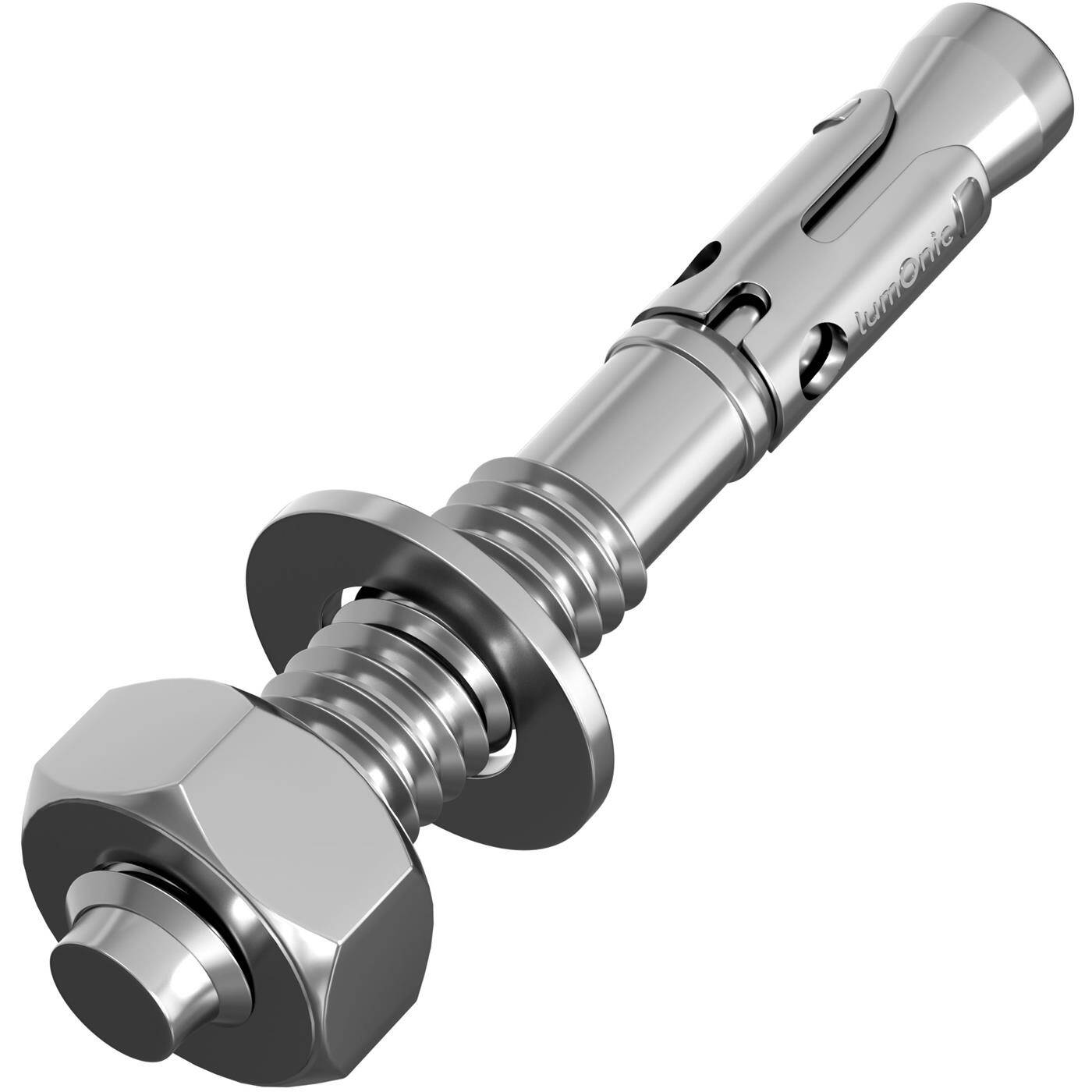

- Schwerlastanker M12
- Schwerlastanker M16
- Schwerlastanker M20*
*Nicht Bestandteil der Zulassung ETA-05/0241
Montagedaten
| KDK (Bohrerdurchmesser) | M8 | M10 | M12 | M16 | M20* | |
| Bohrtiefe | [mm] | 65 | 70 | 90 | 110 | 130 |
| Drehmoment für gerissenen Beton | [Nm] | 20 | 40 | 65 | 130 | 200 |
| Drehmoment für ungerissenen Beton | [Nm] | 15 | 30 | 50 | 100 | 160 |
| Mindestbauteildicke | [mm] | 100 | 100 | 120 | 160 | 200 |
| Achsabstand | [mm] | 50 | 55 | 100 | 90 | 105 |
| Randabstand | [mm] | 60 | 100 | 150 | 110 | 125 |
Lasten
- Charakteristische Tragfähigkeit NRk,p
- empfohlene Last FRd
- und Teilsicherheitsfaktoren in Beton C 20/25
| KDK
(Bohrerdurchmesser) |
M8 | M10 | M12 | M16 | M20* | ||
| Gerissener Beton | NRk,p | [kN] | 3 | 6 | 7,5 | 12 | 16 |
| Gerissener Beton | FRd | [kN] | 1,7 | 3,3 | 4,2 | 6,7 | 8,8 |
| Ungerissener Beton | NRk,p | [kN] | 9 | 12 | 16 | 20 | 30 |
| Ungerissener Beton | FRd | [kN] | 5 | 6,7 | 8,9 | 11,1 | 16,6 |
| Teilsicherheitsfaktor | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | ||
Tragfähigkeit in Kilogramm in der Übersicht
| KDK (Bohrerdurchmesser) | M8 | M10 | M12 | M16 | M20* | |
| Tragfähigkeit in gerissenen Beton | [kg] | 306 | 612 | 765 | 1.224 | 1.632 |
| Tragfähigkeit in ungerissenen Beton | [kg] | 918 | 1.224 | 1.632 | 2.040 | 3.060 |
Schwerlastanker KDK - günstig kaufen - bei IT-Tronics!
Schwerlastanker ( verzinkt ) KDK online kaufen zum Top Preis - bei IT-Tronics! Bolzenanker KDK ✓ Schwerlastdübel aus Edelstahl ✓ Kraftkontrolliert spreizender Dübel ✓ Metalldübel zur Verankerung im Beton ✓. Das Team von IT-Tronics steht Ihnen bei Fragen gerne beratend zur Seite. Rufen Sie uns einfach unter der Telefonnummer 09099 - 9988010 an oder schreiben Sie uns eine E-Mail.
Bestellen Sie jetzt bequem online bei IT-Tronics - Ihrem Online Shop für hochwertige Metallwaren! Die Lieferung erfolgt innerhalb 1-3 Tage nach Bestelleingang.
Schwerlastanker KDK - Leistungsnachweise
DIBt ETA-05/0241ETA-05/0241, Option 1
Zulassung für gerissenen und ungerissenen Beton der Festigkeitsklassen C20/25 – C50/60
Brandschutz
F 120 / DIN 4102-4. Der Dübel erfüllt beim Brandverhalten die Anforderungen der Klasse A 1.
Weitere Informationen zum Keilanker KDK finden Sie in unserem Datenblatt sowie im Herstellerprospekt und im Produktkatalog.
