Rundstecker und Rundsteckhülsen - Rundsteckverbinder
Rundstecker und Rundsteckhülsen sind unverzichtbare Verbindungselemente in der Elektrotechnik und bieten eine zuverlässige Verbindung zwischen verschiedenen Komponenten und dienen dazu, elektrische Verbindungen zwischen zwei Leitungen oder Geräten herzustellen. Diese Rundsteckverbinder sind in verschiedenen Größen und Ausführungen erhältlich, um den individuellen Anforderungen und Anwendungen gerecht zu werden. Die hochwertigen Materialien und die präzise Verarbeitung sorgen für eine stabile und sichere Steckverbindung, die selbst unter widrigen Bedingungen zuverlässig funktioniert.
- Was ist ein Rundstecker? Was ist ein Rundsteckverbinder?
- Wie funktionieren Rundsteckverbinder?
- Welche Arten von Rundsteckverbindern gibt es?
- Rundstecker und Rundsteckhülse - Wofür werden Rundsteckverbinder verwendet?
- Wie werden Rundsteckverbinder zum Crimpen montiert?
- Was sind die Vorteile von Rundsteckverbindern?
- Was sind Auswahlkriterien für den passenden Rundsteckverbinder?
- Welche Rundsteckverbinder gibt es bei IT-Tronics?
- Technische Daten der Rundstecker und Rundsteckhülsen
Die Produkte von IT-Tronics garantieren eine sichere und dauerhafte elektrische Verbindung, die gegen äußere Einflüsse wie Vibrationen und Korrosion beständig ist. Die angebotenen Rundstecker und Rundsteckhülsen sind ideal für Anwendungen in der Automobilindustrie, in der industriellen Automation sowie in der Elektronikfertigung und kommen bei der Elektroinstallation und Installation von elektrischen Geräten zum Einsatz.
Was ist ein Rundstecker? Was ist ein Rundsteckverbinder?
Rundsteckverbinder sind elektrische Verbindungsstücke, die häufig in industriellen Anwendungen und im Elektronikbereich verwendet werden. Der Rundsteckverbinder besteht aus zwei Teilen - Rundstecker und Rundsteckhülse. Der Rundstecker wird mit der entsprechenden Rundsteckhülse als Gegenstück verwendet.
Auf der Ausgangsseite des jeweiligen Verbindungselements befindet sich der Anschluss für das oder die Kabel, Verbindundungspunkt der Leitungen mit den Kontakten. In der Regel rund geformt, verfügen die Steckverbinder über einen oder mehrere Pins, Stecker bzw. Stifte oder Kontakte, die eine zuverlässige Übertragung von Energie oder Signalen gewährleisten.
Es gibt eine große Bandbreite an Rundsteckverbinder, die sich in Größe, Pin-Anzahl, Polzahl, IP Schutzart (z.B. IP68 für Wasser- und Staubdichtigkeit) und anderen Spezifikationen unterscheiden. Die Rundstecker sind für verschiedene Spannungs- und Stromstärken ausgelegt, je nachdem, für welche Anwendungen sie bestimmt sind. Mit entsprechender IP Schutzart bieten die Rundsteckverbinder eine zuverlässige elektrische Verbindung. Auch unter rauen Bedingungen der Umgebung wie hoher Feuchtigkeit, Staub oder Vibrationen ist die Steckverbindung beständig.
Rundsteckverbinder sind in verschiedenen Größen, Formen und Konfigurationen erhältlich und bieten eine Vielzahl von Einsatzmöglichkeiten.
Wie funktionieren Rundsteckverbinder?
Rundsteckverbinder bestehen typischerweise aus zwei Hauptteilen: einem männlichen Teil (Pin, Stecker oder Stift) und einem weiblichen Teil (Hülse, Kupplung oder Buchse). Wie funktionieren Rundsteckverbinder jedoch im Detail?
Hier ist eine ausführliche Erklärung zu ihrer Funktionsweise:
- Design und Bauweise:
Männlicher Teil (Pin, Stecker oder Stift): Dieser Teil enthält einen oder mehrere Metallstifte. Diese Stifte sind so geformt, dass sie genau in die entsprechenden Öffnungen des weiblichen Teils passen.
Weiblicher Teil (Hülse, Kupplung oder Buchse): Die Buchse hat passende Hohlräume oder Kontakte, in die die Stifte des männlichen Teils eingeführt werden. Diese Kontakte sind so gestaltet, dass sie eine enge Passform mit den Stiften haben, um eine gute elektrische Leitfähigkeit zu gewährleisten.
- Verbindung herstellen: Beim Verbinden wird der männliche Teil in den weiblichen Teil eingesteckt. Diese Aktion führt zu einem physischen und elektrischen Kontakt zwischen den Stiften und den entsprechenden Buchsen.
- Sicherung der Verbindung: Viele Rundsteckverbinder verfügen über einen Mechanismus, der die beiden Teile sicher zusammenhält, sobald sie verbunden sind. Dies kann ein Bajonett-, Schraub-, Schnapp- oder Drehverriegelungsmechanismus sein, der verhindert, dass die Verbindung durch Vibration oder Zugkraft gelöst wird. Diese Verriegelung sorgt auch für eine konstante Druckkraft auf die Kontakte, was eine zuverlässige elektrische Verbindung über die Lebensdauer des Steckverbinders hinweg gewährleistet.
- Elektrische Funktion: Die Metallkontakte der Stecker und Hülsen sind üblicherweise aus leitfähigen Materialien wie Kupfer, Messing oder einer Legierung hergestellt und oft mit Materialien wie Gold oder Zinn beschichtet, um die Leitfähigkeit zu verbessern und Korrosion zu verhindern. Sobald der Stecker und die Buchse miteinander verbunden sind, ermöglichen die Metallkontakte den Durchgang von Strom und elektrischen Signalen zwischen den verbundenen Geräten.
- Demontage: Die Verbindung kann durch Ziehen gelöst oder durch Drehen der Verriegelungsmechanismus entsperrt und der männliche Teil aus dem weiblichen Teil gezogen werden. Dies ermöglicht Wartung oder Austausch von Komponenten ohne Beschädigung der Einzelteile.
Die Konstruktion und die verwendeten Materialien machen Rundsteckverbinder zu einer zuverlässigen Wahl für viele Anwendungen in der Elektronik und Elektrotechnik, insbesondere dort, wo robuste und sichere elektrische Verbindungen erforderlich sind.
Welche Arten von Rundsteckverbindern gibt es?
Es gibt verschiedene Arten von Rundsteckverbindern, die je nach Anwendung unterschiedliche Merkmale aufweisen. Zu den gängigsten Varianten gehören der Steckverbinder, der Schraubverbinder, der Push-Pull-Steckverbinder und der Bajonett-Steckverbinder. Jede Art von Rundsteckverbinder bietet spezifische Vorteile in Bezug auf die Montage, die Sicherheit und die Zuverlässigkeit der Verbindung.
Die Bezeichnung "Rundsteckverbinder" wurde ursprünglich für Kunststoffstecker verwendet, wird heute aber auch für Metallstecker in industriellen Anwendungen genutzt. Es gibt verschiedene Arten, z.B. DIN-Stecker, militärische Verbinder und Mikro- oder Nano-Steckverbinder. Rundsteckverbinder werden durch die Anzahl der Kontakte, Gehäusegröße und Kontaktdurchmesser bestimmt. Jeder Steckverbinder wird entsprechend seiner Anwendung dimensioniert, standardisierte Steckverbinder nach DIN- oder Militärnormen.
Der Einsatz im Rundsteckverbinder ist für spezifische Kontakttypen und -größen geeignet und kann von einem bis viele Leiter aufnehmen, je nach vorhandenen Kontaktschlitzen oder -löchern.
Rundstecker und Rundsteckhülse - Wofür werden Rundsteckverbinder verwendet?
Rundsteckverbinder finden Einsatz in vielen Bereichen. Jedes Feld hat spezifische Anforderungen an Rundsteckverbinder, z.B. Umweltbeständigkeit und schnelle Verbindungen und Trennungen.
Rundstecker und Rundsteckhülsen werden in vielen Bereichen verwendet, in denen eine sichere elektrische Verbindung von Stromkabeln, Netzkabeln und sonstigen Leitungen erforderlich ist. Rundsteckverbinder sind wahre Multitalente, die sich hervorragend für die Herstellung sicherer elektrischer Verbindungen in einer Vielzahl von Umgebungen eignen. Ihre Anwendung reicht von der einfachen Elektro-Installation bis hin zur industriellen Anwendung:
- Im privaten Bereich: Rundsteckverbinder werden häufig verwendet, um in Haus, Garten, Garage, sowie in Fahrzeugen wie Autos, Lkws, Motorrädern und Fahrrädern zuverlässige Verbindungen herzustellen.
- In der Elektronik und Unterhaltungselektronik: Sie dienen als essenzielle Anschluss- und Verbindungselemente bei der Installation von Motoren, Schaltern, Relais, Stromleisten sowie Audio- und Videoequipment wie Lautsprechern, Subwoofern, Endstufen und HiFi-Receivern.
- In der LED-Technik: Ihre Zuverlässigkeit macht sie zu einer bevorzugten Wahl für die Verbindung von LED-Komponenten in diversen Anwendungen.
- Industrielle Anwendungen: In der Industrie sind Rundsteckverbinder unverzichtbar, besonders in Bereichen wie Messtechnik, Steuertechnik, Regeltechnik, Automatisierungstechnik, Maschinenbau, Automobilindustrie und Telekommunikation.
Diese breite Anwendbarkeit macht Rundsteckverbinder zu einer Schlüsselkomponente für sichere und effiziente elektrische Verbindungen in nahezu jedem Bereich der modernen Technik.
Wie werden Rundsteckverbinder zum Crimpen montiert?
Die Montage von Rundsteckverbindern ist ein entscheidender Prozess, der sorgfältige Vorbereitung und präzise Ausführung erfordert, um eine zuverlässige elektrische Verbindung sicherzustellen. Hier ist die Schritt-für-Schritt-Anleitung für Rundstecker zum Crimpen:
1. Vorbereitung der Kabel
Zuerst müssen die Kabelenden, die verbunden werden sollen, ordnungsgemäß vorbereitet werden. Dies beinhaltet das Abisolieren der Isolation vom Kabelende, um die Kupferdrähte freizulegen. Die Länge des abisolierten Bereichs sollte genau den Spezifikationen des Rundsteckverbinders entsprechen.
2. Einfügen der Kabel in die Steckerkomponenten
Das freiliegende Ende des Kabels wird dann in den dafür vorgesehenen Bereich des Steckverbinders eingeführt. Bei manchen Rundsteckverbindern ist es notwendig, die Drähte zunächst in eine spezielle Kontakteinlage oder einen Stift zu stecken, der dann im Gehäuse des Steckverbinders gesichert wird.
3. Crimpen
Rundsteckverbinder von IT-Tronics werden gecrimpt:Crimpen: Bei dieser Methode wird ein spezielles Crimpwerkzeug verwendet, um den Draht fest im Stecker zu befestigen. Das Crimpwerkzeug drückt den Metallteil des Steckers so zusammen, dass eine dauerhafte mechanische und elektrische Verbindung entsteht.
4. Zusammenbau des Steckverbinders
Nachdem die Drähte befestigt wurden, wird der Stecker montiert. Dies kann das Zusammenfügen von verschiedenen Teilen des Steckergehäuses beinhalten, wie die Hinzufügung von Dichtungen, Schutzkappen oder Verriegelungsmechanismen. Das genaue Verfahren hängt vom spezifischen Design des Rundsteckverbinders ab.
5. Überprüfung der Verbindung
Nach der Montage sollte die Verbindung überprüft werden, um sicherzustellen, dass sie fest und sicher ist. Eine visuelle Inspektion und gegebenenfalls eine elektrische Prüfung können durchgeführt werden, um die Integrität der Verbindung zu bestätigen.
In einigen Fällen, insbesondere bei Verbindungen, die Umwelteinflüssen ausgesetzt sind, ist es erforderlich, zusätzliche Schutzmaßnahmen wie das Anbringen von Schrumpfschlauch oder das Abdichten mit speziellen Dichtmitteln durchzuführen, um die Verbindung vor Feuchtigkeit, Schmutz und mechanischen Belastungen zu schützen.
Was sind die Vorteile von Rundsteckverbindern?
Rundsteckverbinder sind eine zuverlässige und vielseitige Verbindungslösung für verschiedenste Anwendungen in der Industrie und Elektronik. Die Vorteile dieser Steckverbinder liegen in ihrer einfachen Handhabung und ihrer hohen Robustheit, auch unter schwierigen Bedingungen wie Vibrationen oder Feuchtigkeit stabil zu bleiben.
Durch ihre kompakte Bauform sparen Rundsteckverbinder Platz und sind daher ideal für Anwendungen mit begrenztem Platzangebot geeignet. Zudem ermöglichen sie eine schnelle und einfache Installation ohne aufwendige Verkabelung. Insgesamt bieten Rundsteckverbinder eine zuverlässige und effiziente Lösung für die Verbindung von elektronischen Geräten und Komponenten.
Was sind Auswahlkriterien für den passenden Rundsteckverbinder?
Bei der Auswahl von Rundsteckverbindern aus Metall bzw. Metalllegierungen sollten folgende Schlüsselfaktoren berücksichtigt werden:
- Material und Beschichtung der Metalllegierung
- Material: Prüfen Sie das Material des Steckers. Messing oder Kupfer sind bevorzugt, da sie eine hohe elektrische Leitfähigkeit besitzen und korrosionsbeständig sind.
- Beschichtung: Beschichtungen aus Zinn oder Nickel können die Korrosionsbeständigkeit erhöhen und die Lebensdauer des Steckers verlängern.
- Leistungsanforderungen
- Strombelastbarkeit: Ermitteln Sie die maximale Stromstärke, die der Stecker sicher führen kann. Wählen Sie ein Modell, das diese Belastung problemlos bewältigen kann.
- Betriebsumgebung: Berücksichtigen Sie Umgebungsbedingungen wie Temperatur, Feuchtigkeit und chemische Einflüsse. In anspruchsvollen Umgebungen empfiehlt sich die Wahl besonders robuster oder speziell behandelter Stecker.
Querschnitt und Stiftdurchmesser
- Kompatibilität: Rundstecker sind mit einem Stiftdurchmesser von 4 mm und 5mm und für einen Kabelquerschnitt von 0,5-1,5 mm², 1,5-2,5 mm² oder 4-6 mm² verfügbar. Der Kabelquerschnitt muss zur Größe der Rundsteckhülse passen, um eine sichere elektrische Verbindung und mechanische Stabilität zu gewährleisten.
- Strombelastbarkeit: Wählen Sie einen Steckverbinder, der den maximalen Strom des Kabels sicher handhaben kann, um Überhitzung zu vermeiden.
- Isoliert oder nicht isoliert: Isolierte Stecker bieten einen zusätzlichen Schutz gegen Berührungen und sind oft farbcodiert zur leichteren Identifizierung. Nicht isolierte Stecker sind schlanker und eignen sich besser für Anwendungen, bei denen Hitzebeständigkeit gefragt ist.
- Sicherheitsnormen: Sowohl Kabel als auch Steckverbinder sollten den relevanten Sicherheits- und Umweltnormen entsprechen.
Die Berücksichtigung dieser Aspekte und sorgfältige Abstimmung dieser Faktoren garantiert, dass der Rundsteckverbinder effizient und sicher mit dem gewählten Kabel funktioniert. Risiken wie Überhitzung, elektrische Ausfälle oder mechanische Beschädigungen werden minimiert.
Farben
- Größen: Farben markieren verschiedene Steckergrößen und Kabelquerschnitte, wobei Rot oft kleinere, Blau mittlere und Gelb größere Querschnitte kennzeichnet.
- Spannungsebenen: Farben zeigen unterschiedliche Spannungsstufen an, um sicherzustellen, dass die richtigen Komponenten verbunden werden.
- Polarität: Bestimmte Farben kennzeichnen die Polarität in Gleichstromsystemen, z.B. steht Rot für den positiven und Blau für den negativen Pol.
- Spezifische Anwendungen: Farben können spezielle Verwendungszwecke wie die Kommunikation von Daten oder höhere Anforderungen an die Sicherheit anzeigen.
Die Farben von Rundsteckverbindern wie Blau, Rot und Gelb sind wichtig für die Vereinfachung von Prozessen bei der Installation und zur Erhöhung der Sicherheit. Die Farbcodierung trägt wesentlich dazu bei, Fehler bei der Installation zu vermeiden und die Wartung von elektrischen Systemen zu vereinfachen.
Welche Rundsteckverbinder gibt es bei IT-Tronics?
Die hochwertigen Artikel an Rundstecker und Rundsteckhülsen, die von IT-Tronics angeboten werden, sind ideal für Anwendungen, bei denen robuste und zuverlässige elektrische Verbindungen erforderlich sind. Mit den qualitativen Rundsteckern lassen sich Kabelverbindungen, die universell einsetzbar und wiederlösbar sein müssen, realisieren. Die Rundstecker und Rundsteckhülsen sind je nach Ausführung teilisoliert oder vollisoliert. Je nach Querschnitt dienen die Rundstecker der Aufnahme von Einzelleitern bis zur feindrahtigen Kupfer-Litze.
Ein weiterer Vorteil der Rundstecker und Rundsteckhülsen von IT-Tronics liegt in ihrer Benutzerfreundlichkeit. Die Installation der Stecker ist schnell und unkompliziert, was Zeit spart und die Effizienz bei Montagearbeiten erhöht. Zudem sind die Rundstecker und Hülsen in verschiedenen Größen und Spezifikationen erhältlich, um eine breite Palette von Kabeldurchmessern und Anforderungen abzudecken.

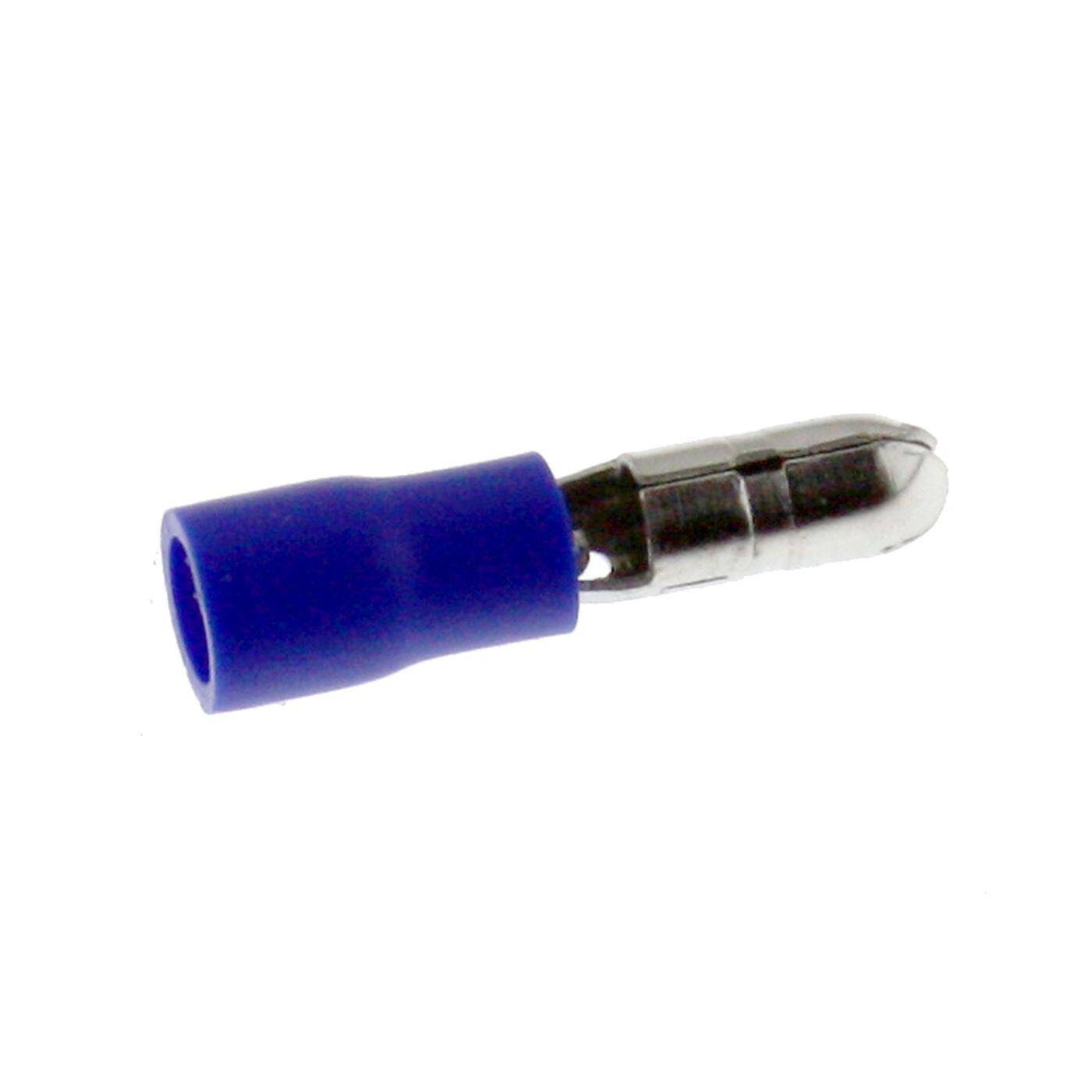

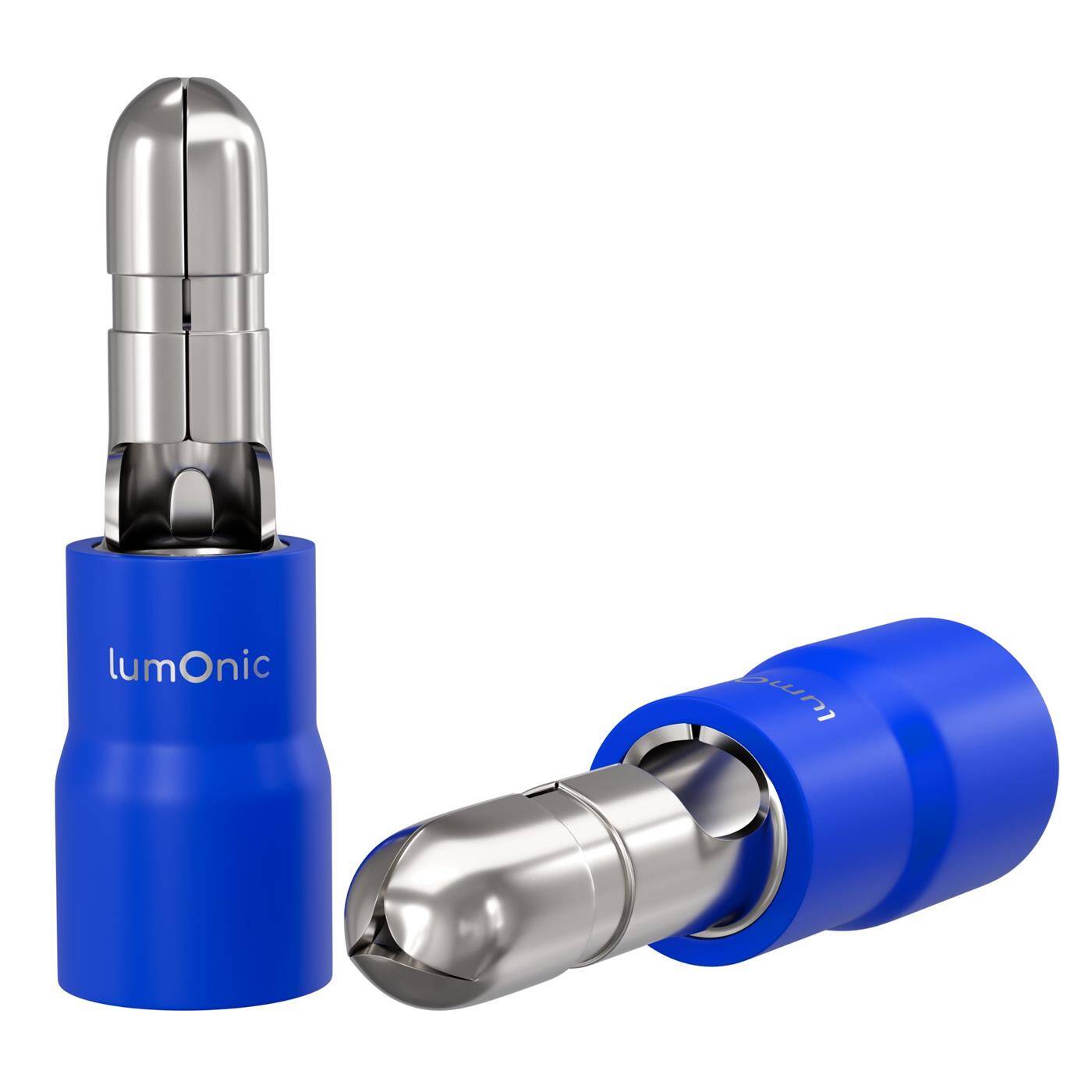

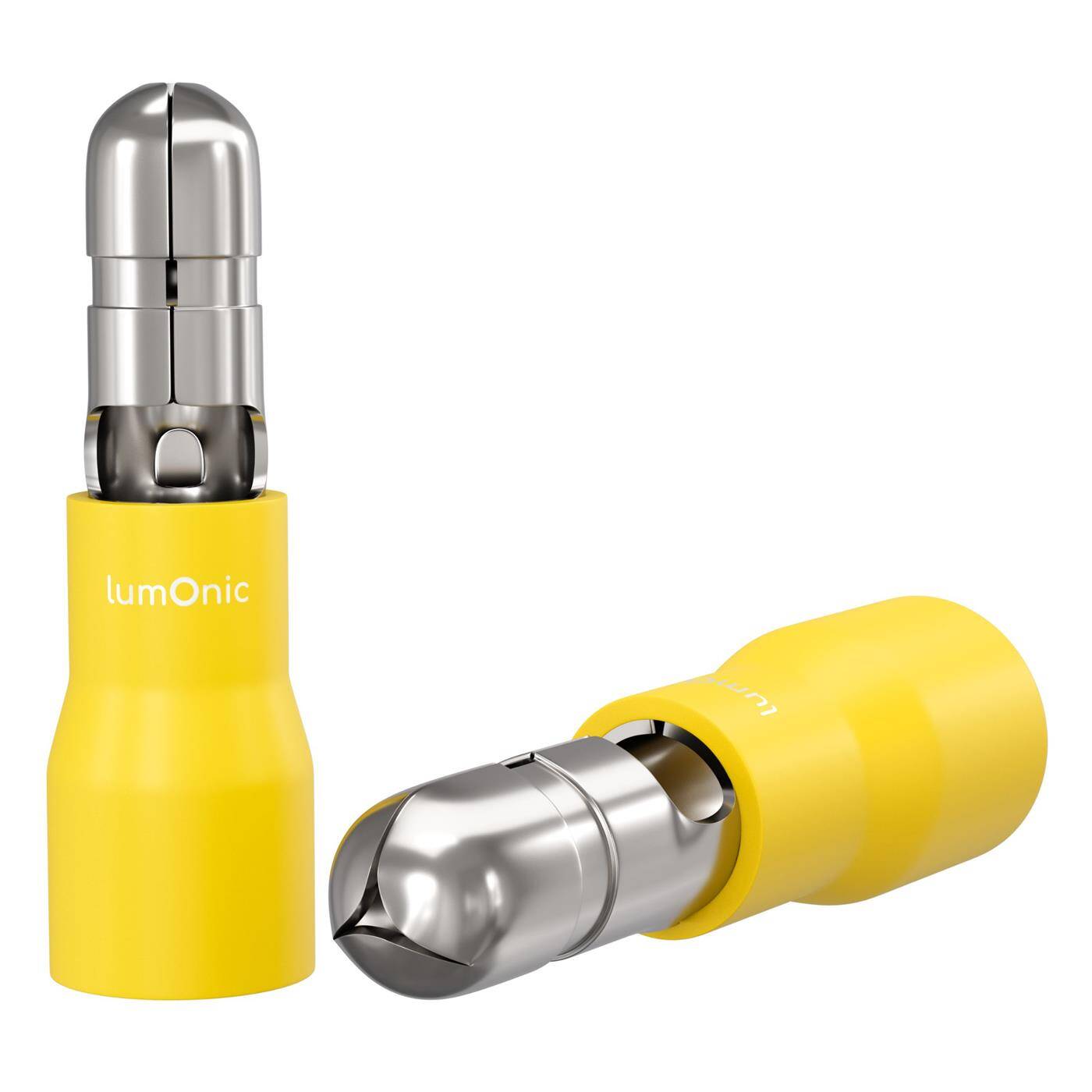

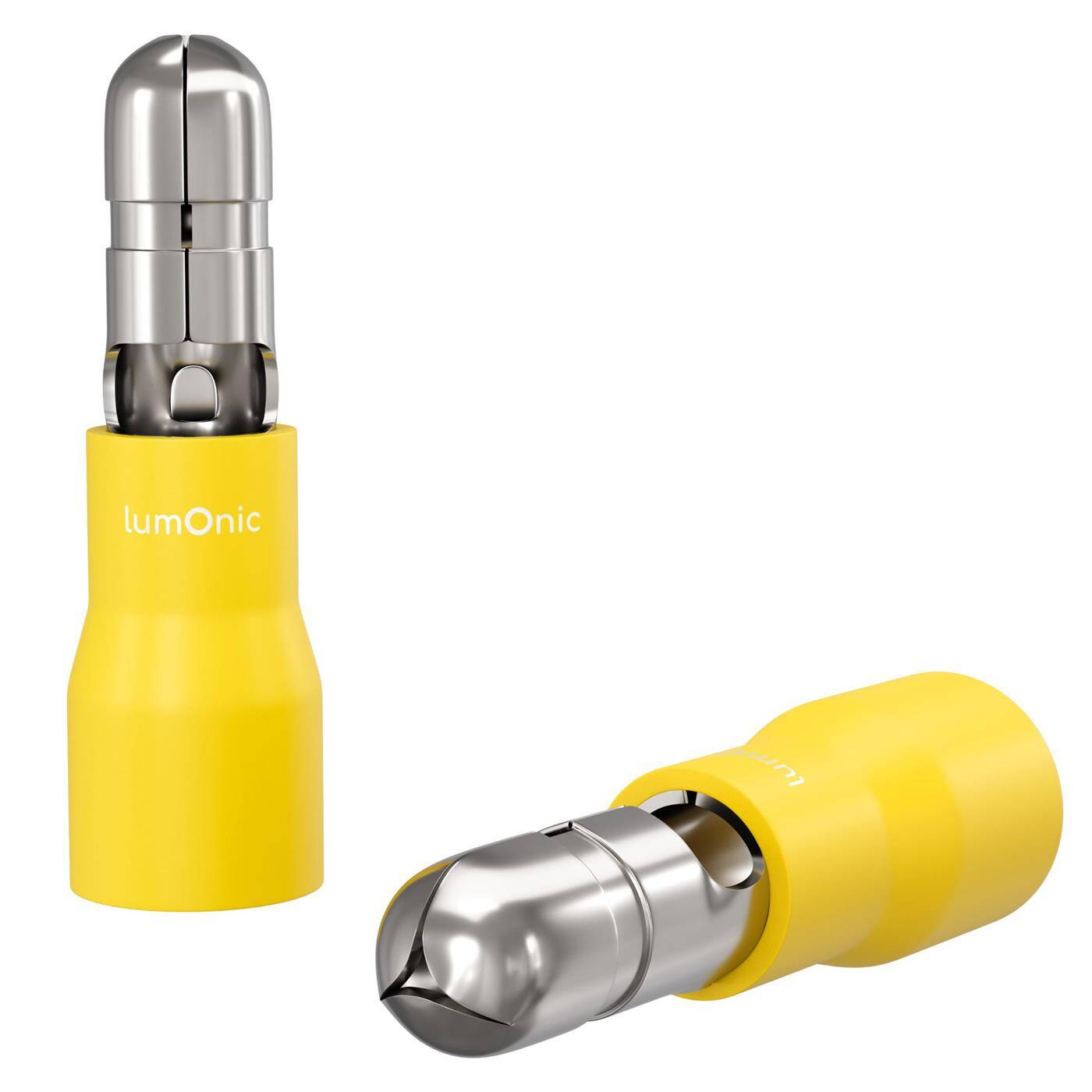

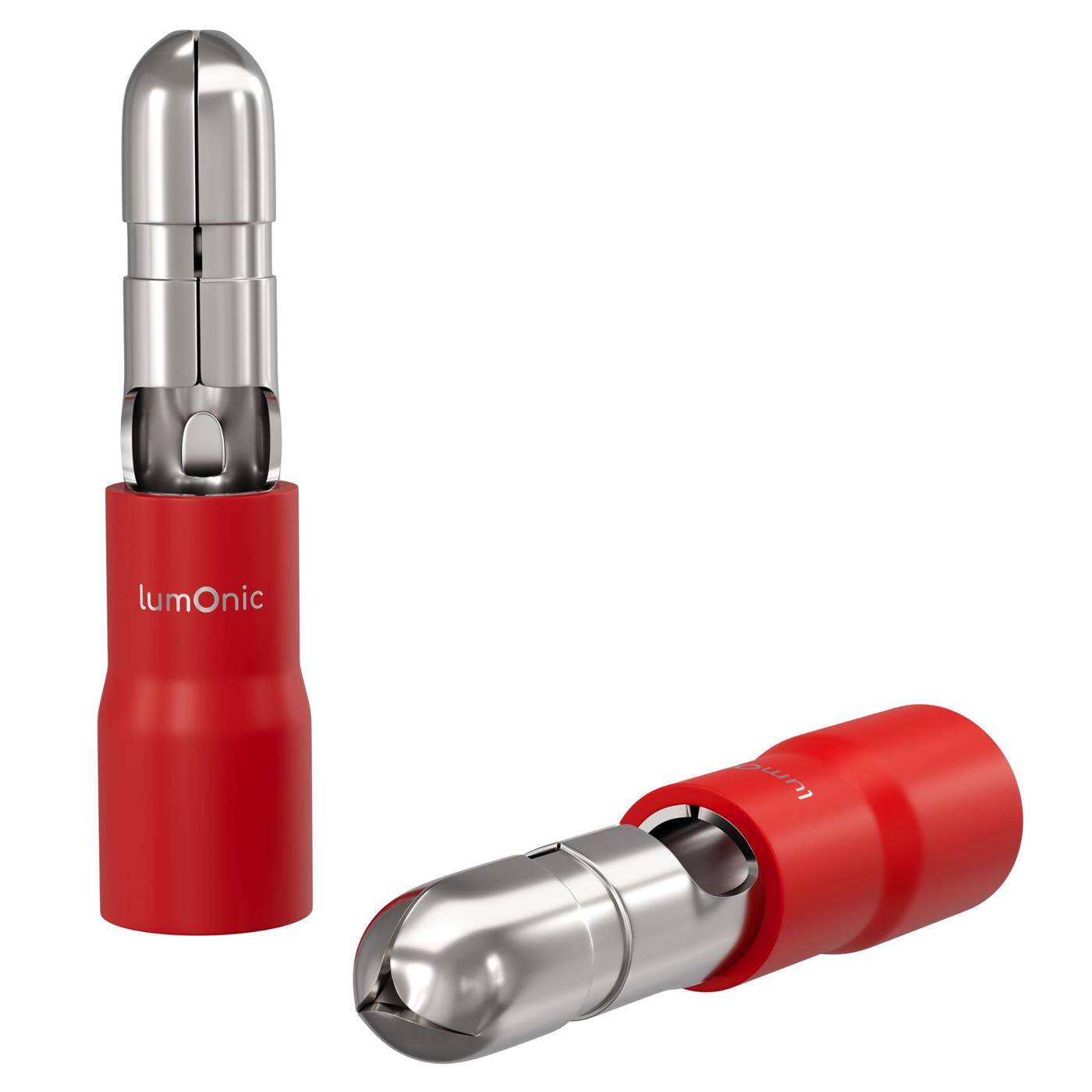

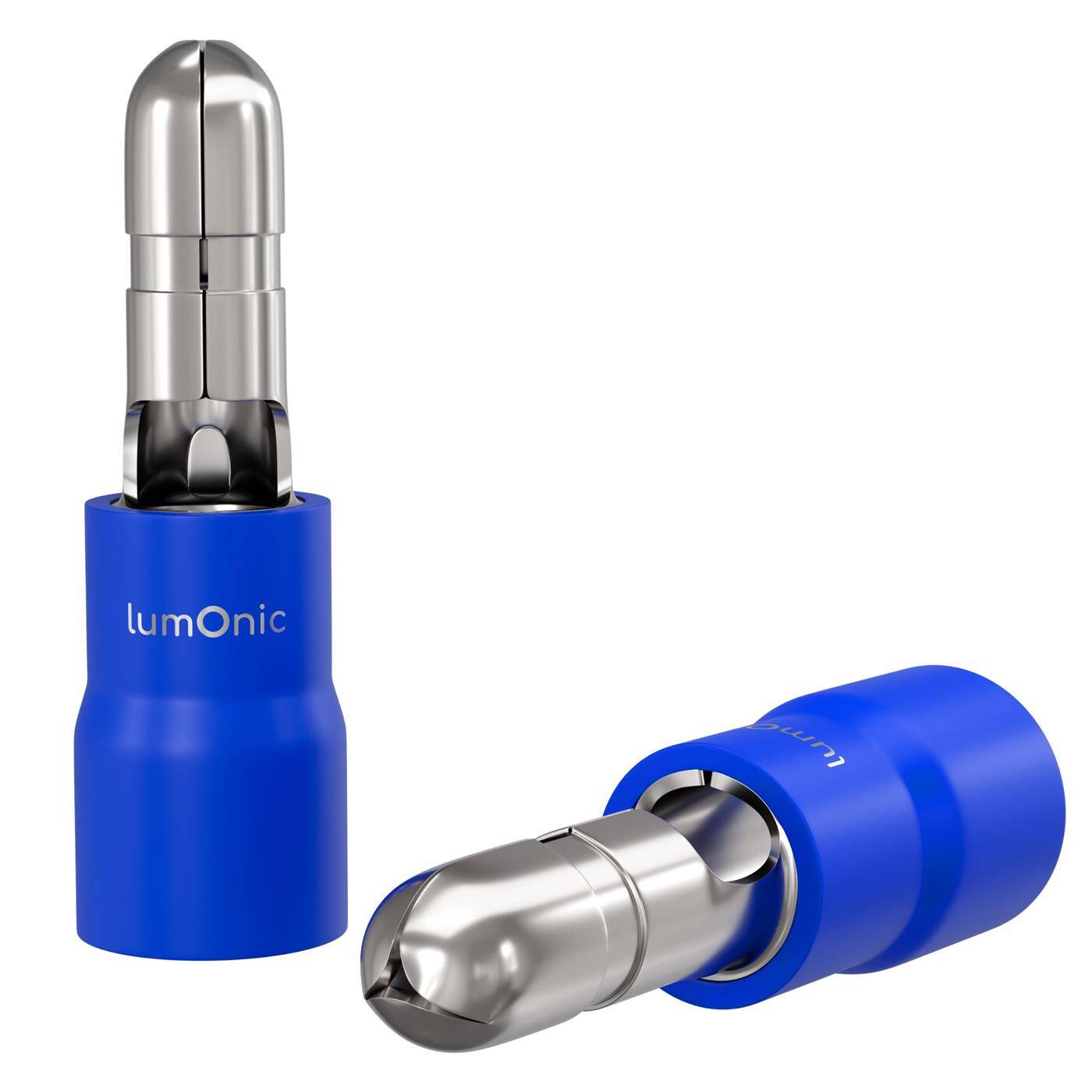

Lumonic Rundstecker
Die bei IT-Tronics verfügbaren Lumonic Rundstecker, der männliche Teil des Rundsteckverbinders, sind für unterschiedliche Querschnitte und in verschiedenen Stiftdurchmessern sowie klar kennzeichnenden Farben erhältlich. Der Querschnitt der Rundstecker für die Kabel kann entsprechend der Anwendung aus 0,5-1,5 mm², 1,5-2,5 mm² oder 4-6 mm² gewählt werden.
Die teil- und vollisolierten Rundstecker sind mit einem Stiftdurchmesser von 4 mm oder 5 mm erhältlich. Der Einsatz des Rundsteckers ist für eine optimale Übertragung aus Messing verzinnt und Zinn hergestellt.

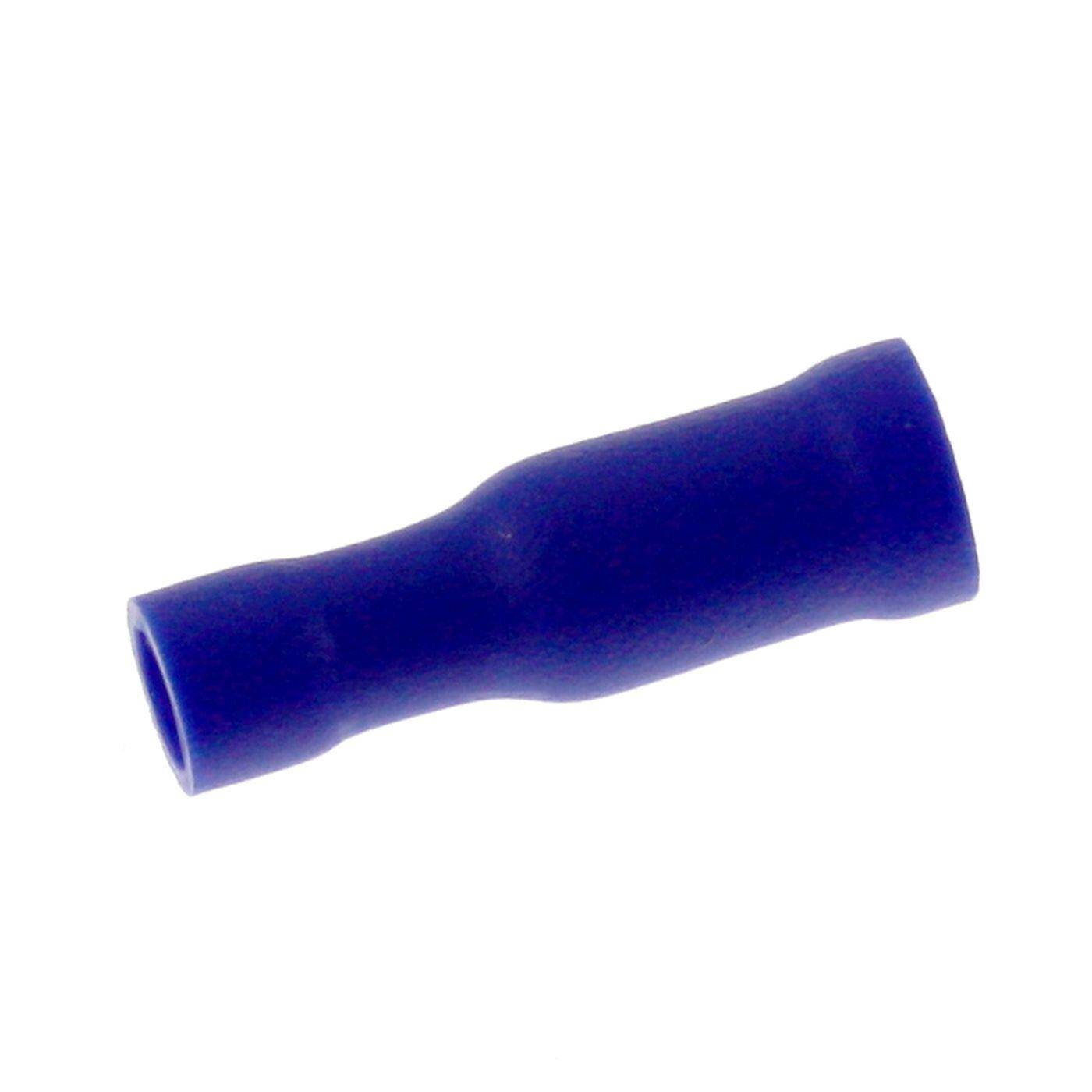

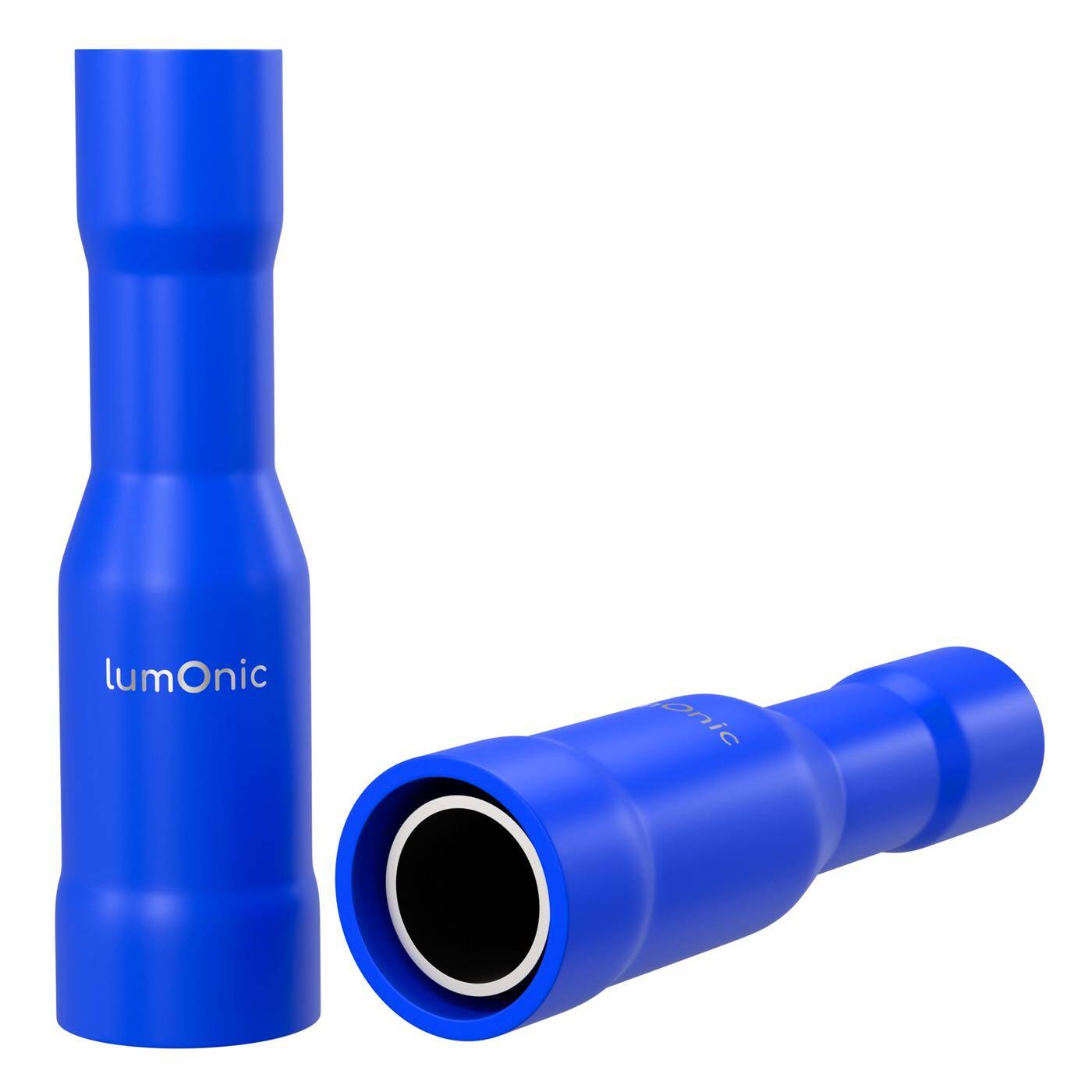

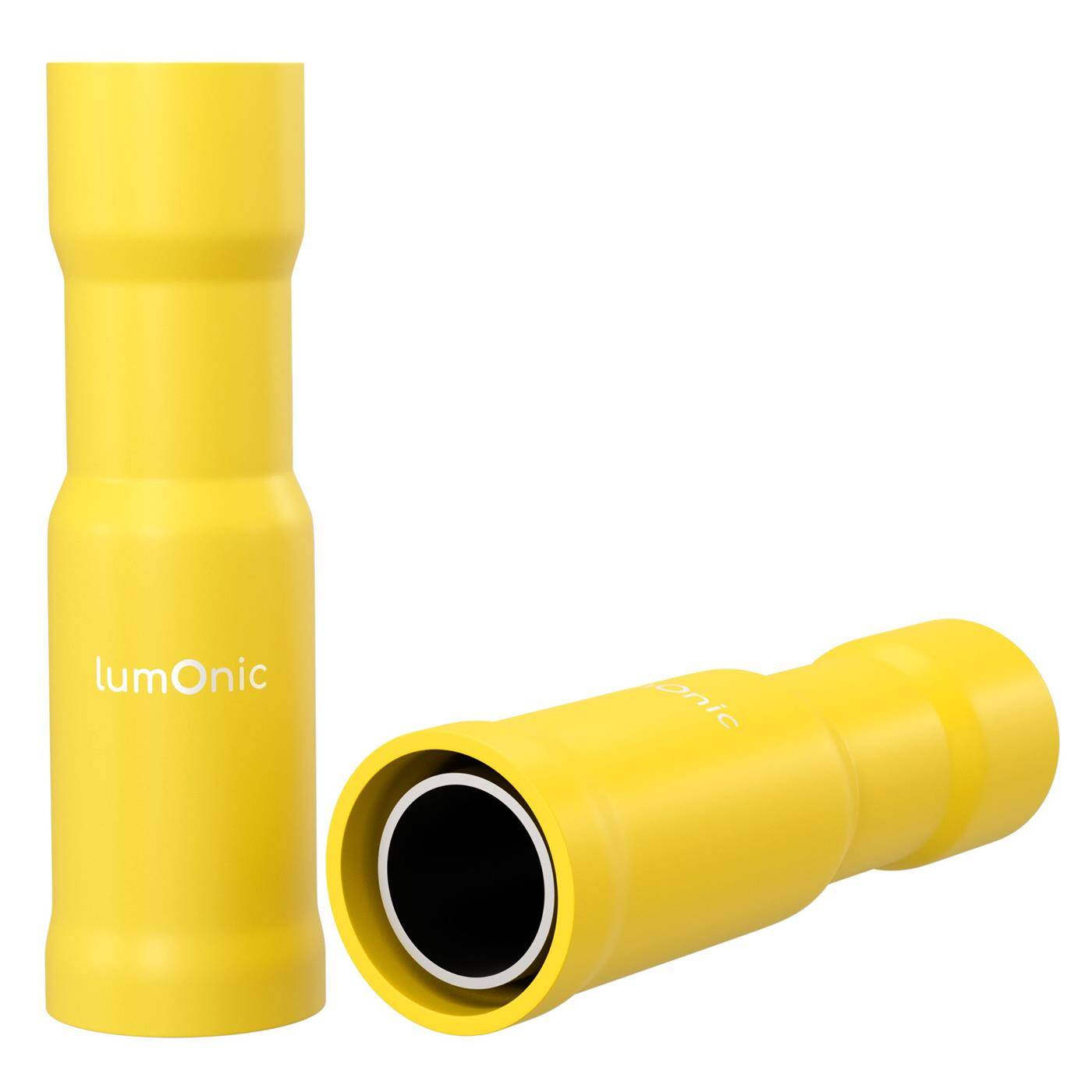

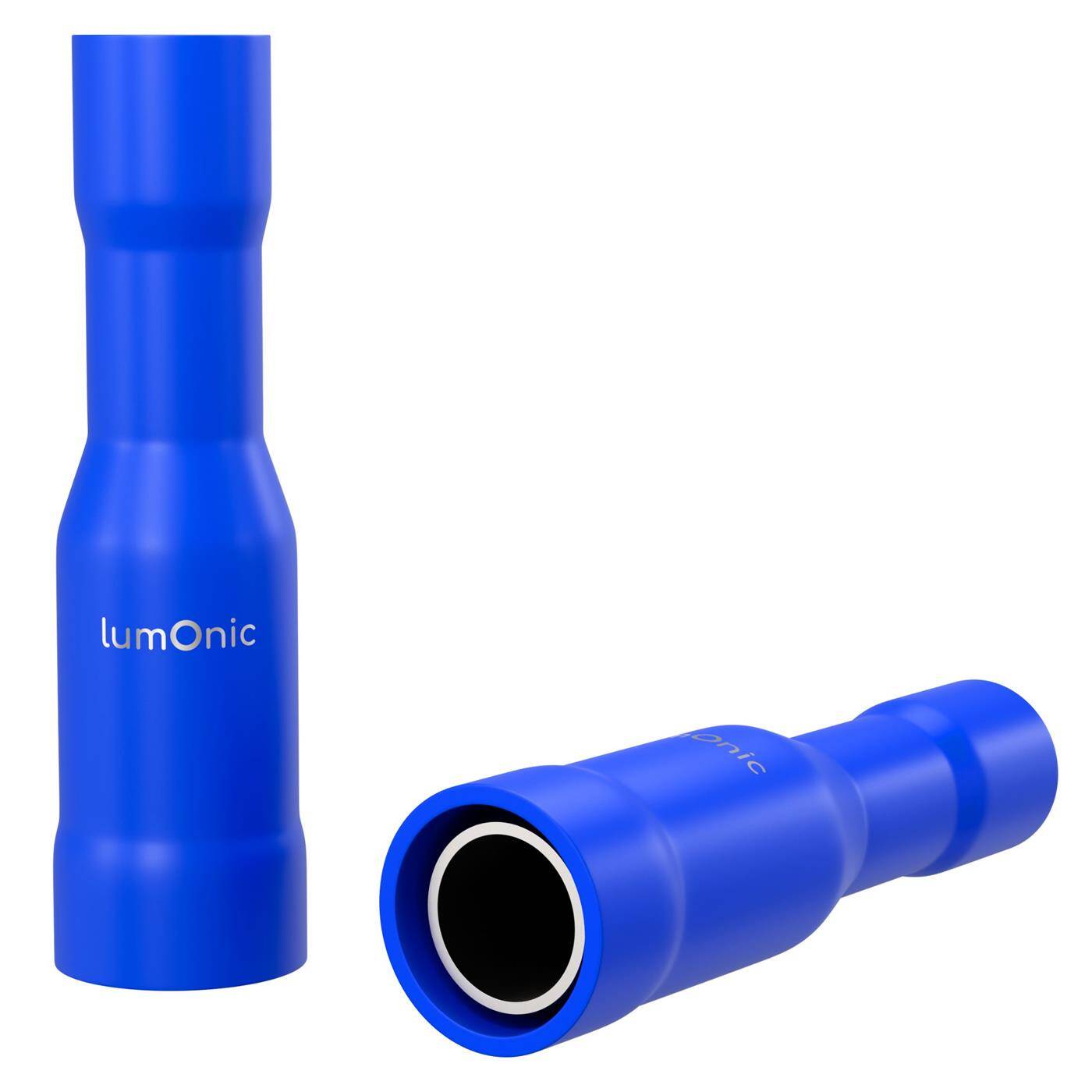

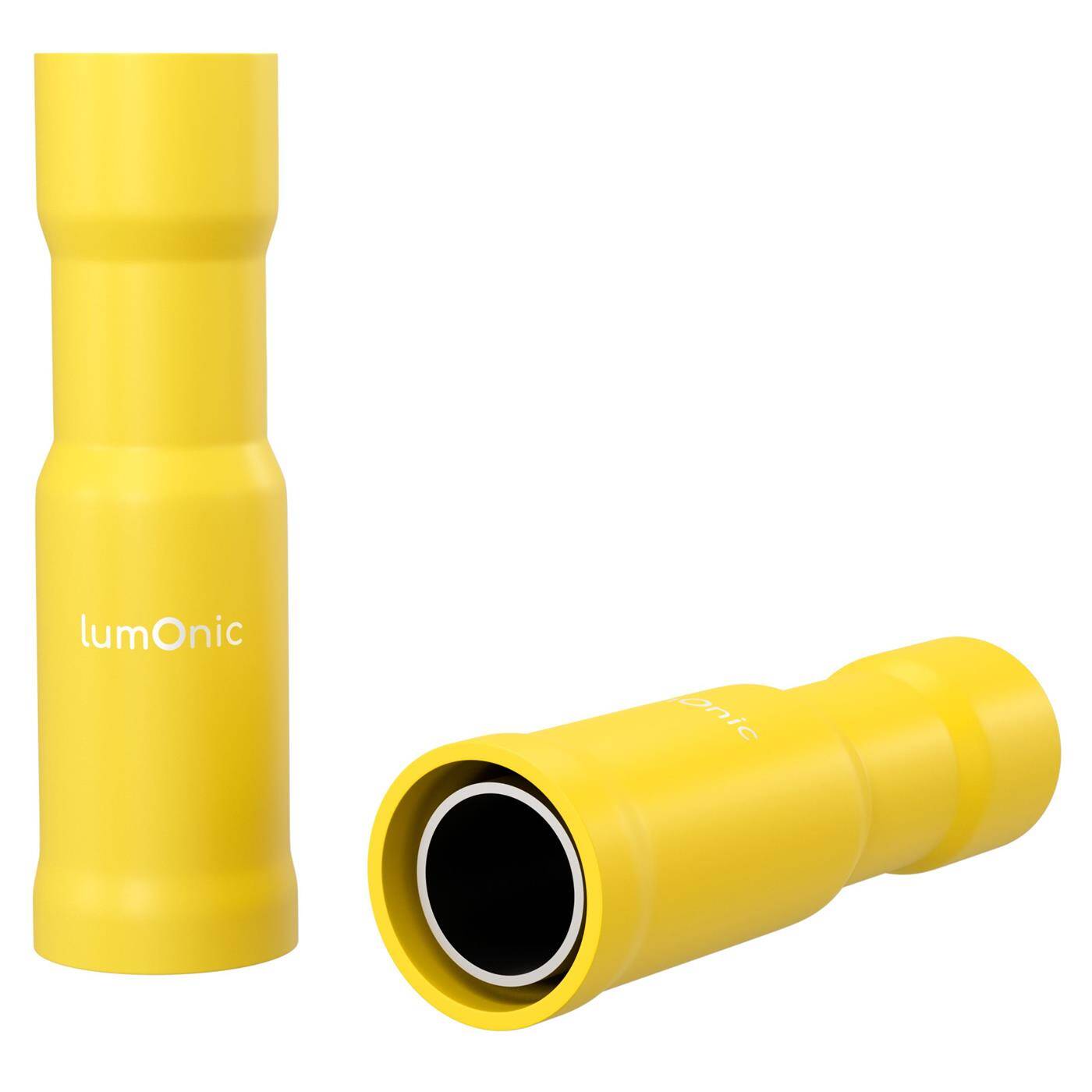

Lumonic Rundsteckhülse
Passend zum jeweiligen Rundstecker gibt es das entsprechende Pendant - die Lumonic Rundsteckerhülse. Entsprechend dem Rundstecker verfügen die dazu passenden Rundsteckhülsen über kongruierende Querschnitte in 0,5-1,5 mm², 1,5-2,5 mm² oder 4-6 mm². Der Stiftdurchmesser ist in 4 mm und 5 mm wählbar. Die Rundsteckhülsen werden als weiblicher Teil des Rundsteckverbinders bezeichnet.
Wie die Rundstecker auch, verfügen die teil- und vollisolierten Rundsteckhülsen über eine farbliche Kennzeichnung in blau, rot und gelb. Für eine optimale Leitfähigkeit ist der Einsatz der Rundsteckhülse aus Messing verzinnt gefertigt.
Technische Daten der Rundstecker und Rundsteckhülsen
Je nach Kabelquerschnitt benötigt es verschiedene Rundsteckverbinder, die sich in Ihrer maximalen Stromleitfähigkeit unterscheiden. Hier finden Sie alle wichtigen Technischen Daten der Rundsteckverbinder:
Rundstecker
| Kabelquerschnitt | Stiftdurchmesser | max. Strom | B | F | DØ | E | L |
| 0,5-1,5 mm² | 4 mm | 10 A | 4 mm | 8,5 mm | 1,7 mm | 10,5 mm | 21,5 mm |
| 1,5-2,5 mm² | 4 mm | 15 A | 4 mm | 8,5 mm | 2,3 mm | 10,5 mm | 21,7 mm |
| 1,5-2,5 mm² | 5 mm | 15 A | 5 mm | 8,5 mm | 2,3 mm | 10,5 mm | 21,7 mm |
| 4,0-6,0 mm² | 5 mm | 24 A | 5 mm | 8,5 mm | 3,4 mm | 13 mm | 24 mm |
Rundsteckhülsen
| Kabelquerschnitt | Stiftdurchmesser | max. Strom | B | F | DØ | E | L |
| 0,5-1,5 mm² | 4 mm | 10 A | 4 mm | 7 mm | 1,7 mm | 10,5 mm | 23,3 mm |
| 1,5-2,5 mm² | 4 mm | 15 A | 4 mm | 7 mm | 2,3 mm | 10,5 mm | 23,3 mm |
| 1,5-2,5 mm² | 5 mm | 15 A | 5 mm | 7 mm | 2,3 mm | 10,5 mm | 23,3 mm |
| 4,0-6,0 mm² | 5 mm | 24 A | 5 mm | 7 mm | 3,4 mm | 12,5 mm | 25,1 mm |
